Terminologie et technologie des circuits logiques

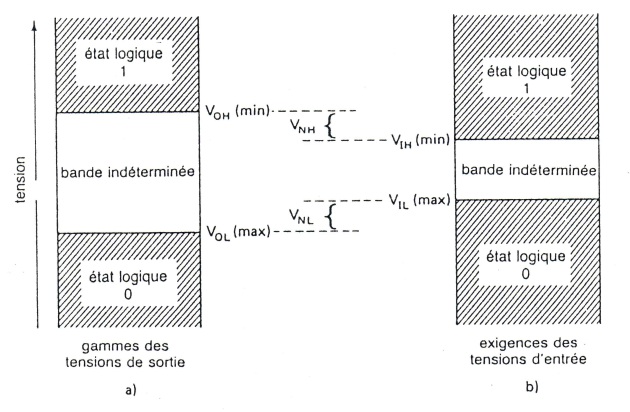

Fondamental : Terminologie concernant les circuits logiques
Technologie
Analyse de documentations
La documentation de portes NAND figure ci-dessous en technologies CMOS (CD4011), TTL (74LS00) et hybride (TC74HC00).
Comparer ces documentations et indiquer la ou les technologies qui, en ce qui concerne les tensions ramenées à des niveaux logiques, se rapproche (rapprochent) de la porte logique idéale.
Quelle est la technologie qui a la plage de tension d’alimentation la plus importante ?
Quelle est la technologie la moins évoluée ? Pourquoi est-elle encore produite ?
Complément : Documentation

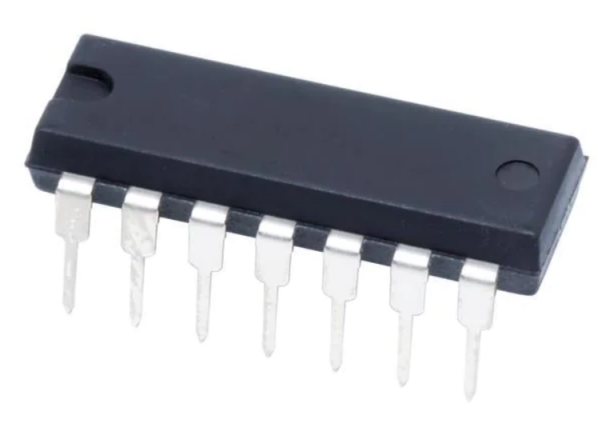

Documentations de NAND en technologie TTL et CMOS :
Complément : Schéma interne d'une porte NAND TTL

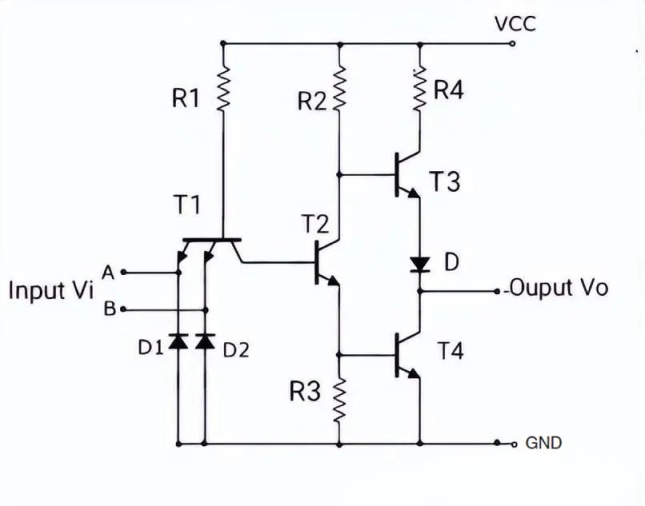

Schéma interne d'une porte NAND TTL :
Complément : Schéma interne d'une porte NAND CMOS

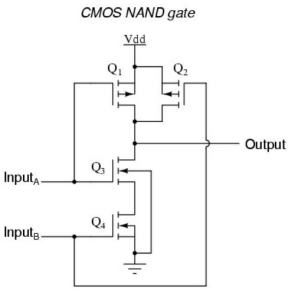

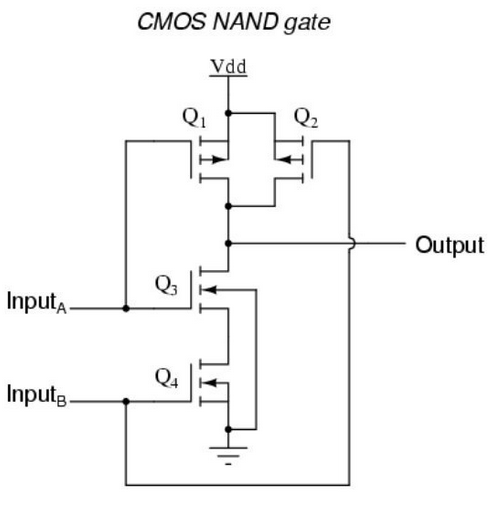

Schéma interne d'une porte NAND CMOS :
