Hat interface télé-info / Rpi
Exemple : Schéma structurel

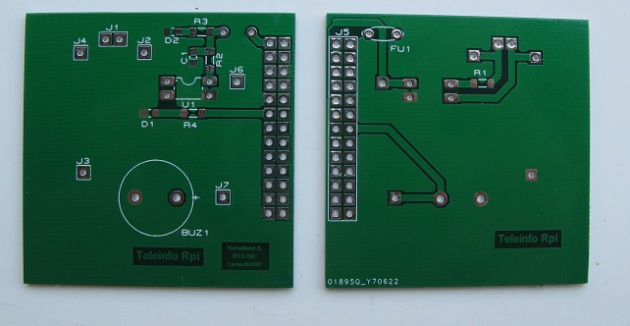

Schéma d'implantation côté TOP et BOTTOM |  |
Méthode : Câblage d'un Hat Raspberry Pi avec CMS
Câblage d'un Hat Raspberry Pi avec CMS
Méthode : Chronologie de câblage

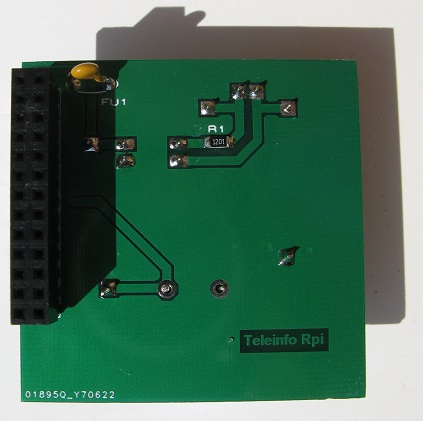

CMS Câblé côté BOTTOM
R1 : 1,2KΩ

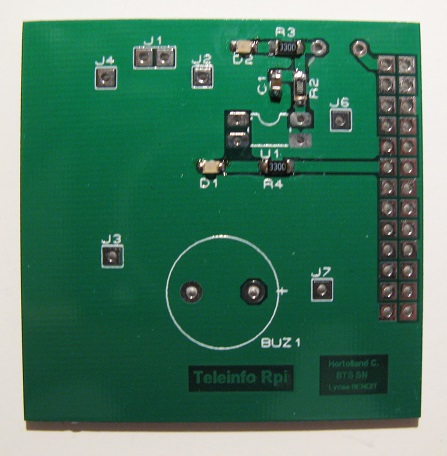

CMS Câblés côté TOP
R2 : 10KΩ
R3, R4 : 330Ω
C1 : 1µF (non polarisé)
D1 : LED CMS Rouge (tester polarité avec multimètre en test diode)
D2 : LED CMS Jaune (tester polarité avec multimètre en test diode)

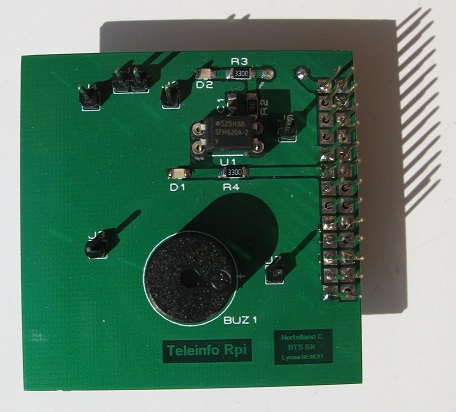

Chronologie de câblage des composants traversants côté TOP :
Support U1
Points de test
Buzzer
Chronologie de câblage des composants traversants côté BOTTOM :
J5 (commencer par souder 2 broches angles opposé, vérifié qu'il est bien enfoncé avant de poursuivre)
FU1 (après avoir détordu les broches)
