Projet 6 : CrossDock SPR Studio Photo Reconnaissance

Texte légalDossier de présentation du projet

Texte légalInteractions IR ↔ EC

Interactions IR ↔ EC

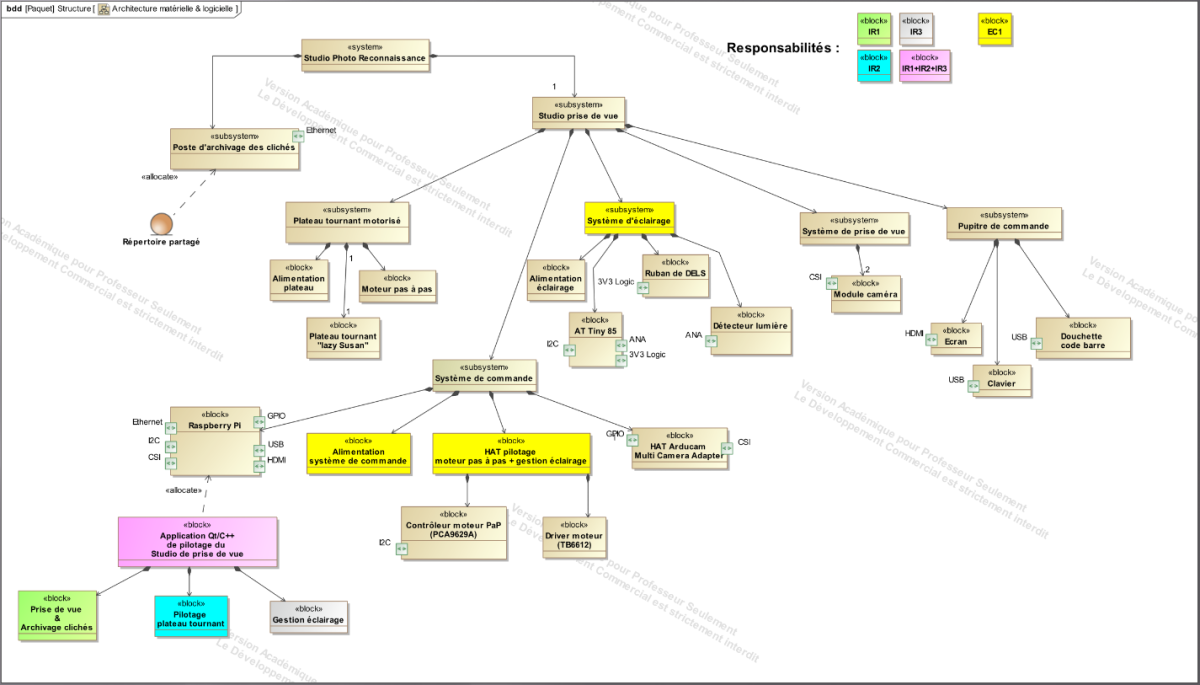

Diagramme de blocs

ComplémentProjet 2020 servant de point de départ

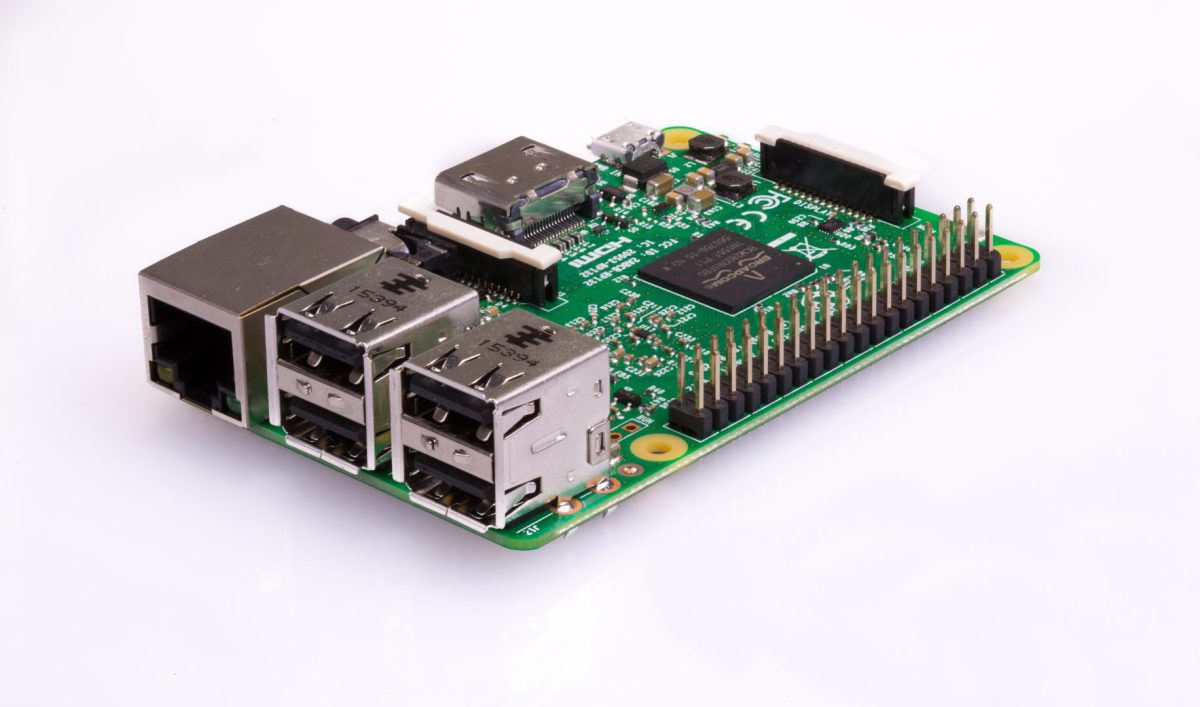

ComplémentRaspberry Pi 3

Complément

Caméra Pi et hat Arduicam

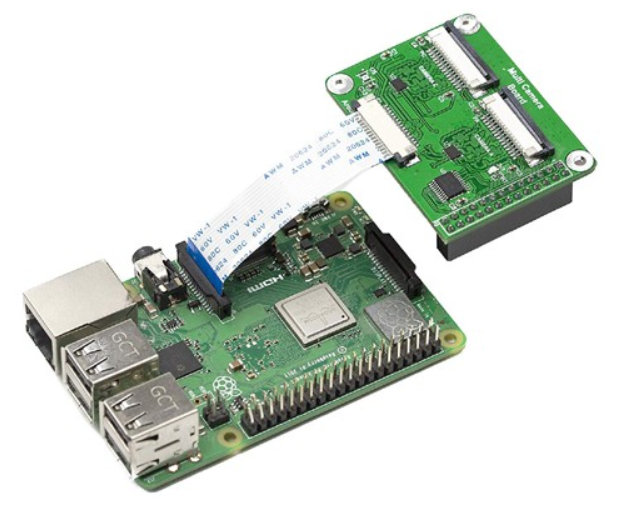

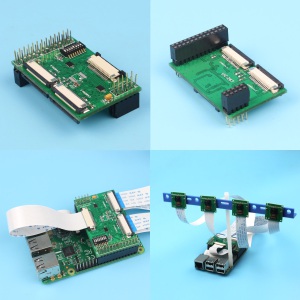

Adaptateur Arducam multi caméra pour Rpi :

ComplémentPlateau rotatif

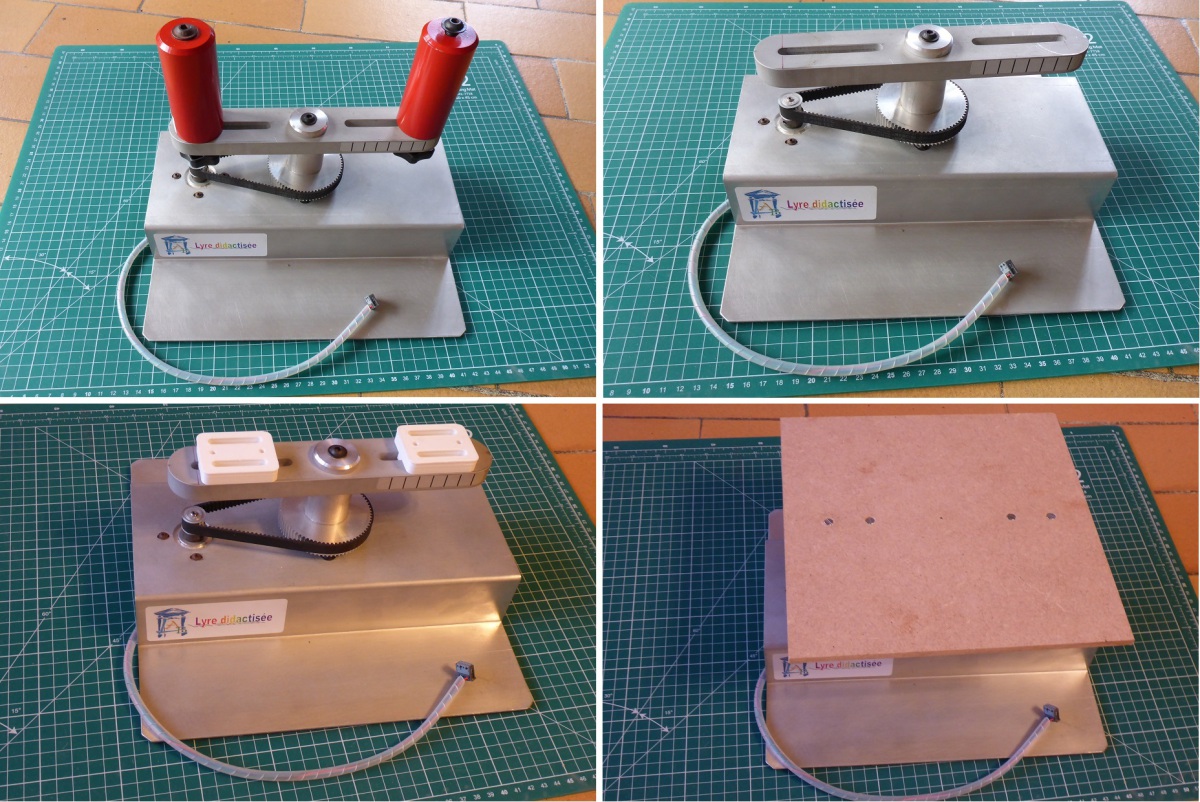

Rapport mécanique du système didactisé :

  • Nombre de dents de la poulie motrice : 16

  • Nombre de dents de la poulie réceptrice : 72

  • Cela donne un rapport de 0,222

ComplémentMoteur pas à pas

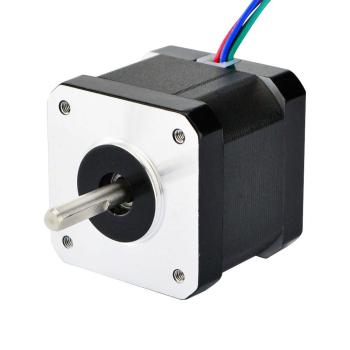

Moteurs pas à pas

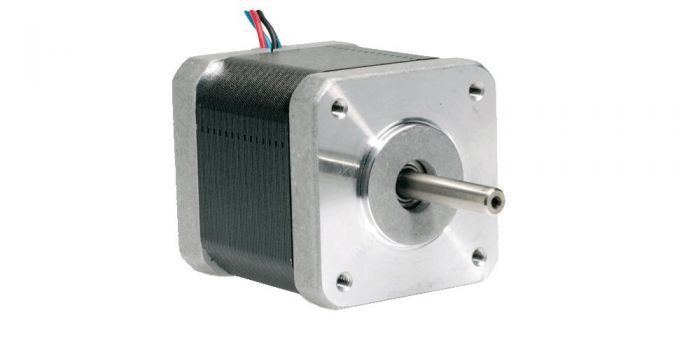

Nema 17HD6403 : Bipolaire 200 pas 12V

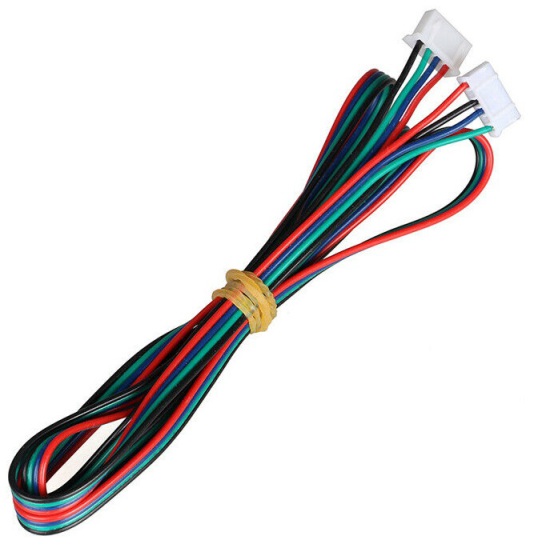

Câble moteur pas à pas XH2.54 :

Embase Box-Type JST XH : S4B-XH-A(LF)(SN) droit :

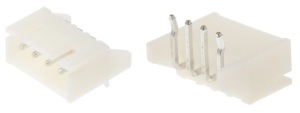

Embase Box-Type JST XH : B4B-XH-A(LF)(SN) angle droit :

ComplémentCommande moteur pas à pas

Breakout TB6612FNG pour les essais

ComplémentLevel-Shifter

Transistor pour le prototypage rapide :

Transistor pour le circuit imprimé :

ComplémentAdaptateur secteur pour alimentation moteur pas à pas 12V 36W

Adaptateur secteur 6V 36W pour moteur 5,4V

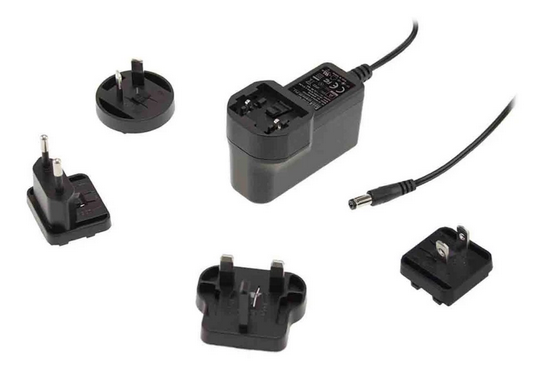

Adaptateur secteur 6V 1A 6W GEM06I06-P1J :

Adaptateur secteur 12V 36W pour moteur Nema 17HD6403 : Bipolaire 200 pas 12V

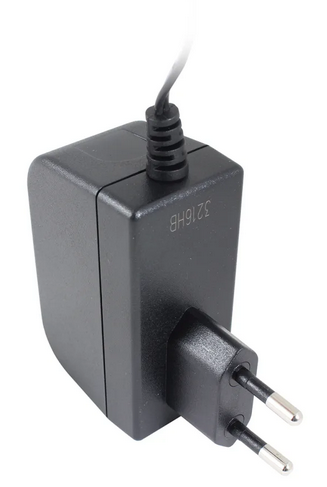

Adaptateur secteur 12V 36W (RS Pro) :

ComplémentICR : Indice de rendu des couleurs

ICR : Indice de rendu des couleurs = CRI : Color Rendering Index

ComplémentBoîte à lumière

Ossature de la boîte à lumière

Ossature boite à lumière

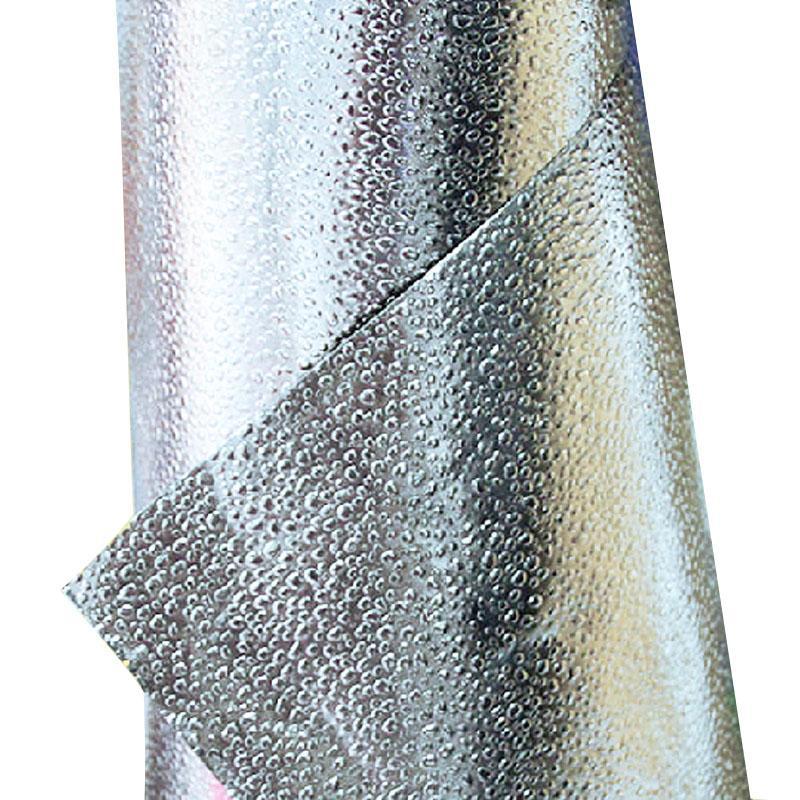

Tissu réflecteur

Liens vers des distributeurs 1 , 2

Tissu de diffusion

Lien vers un distributeur

ComplémentRuban de LED

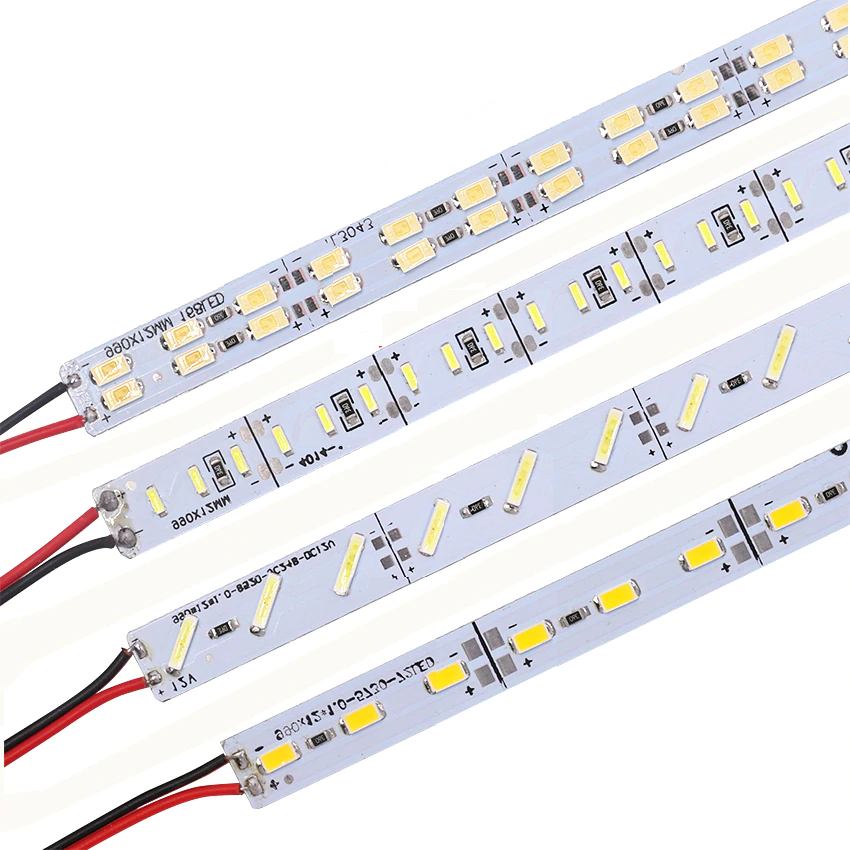

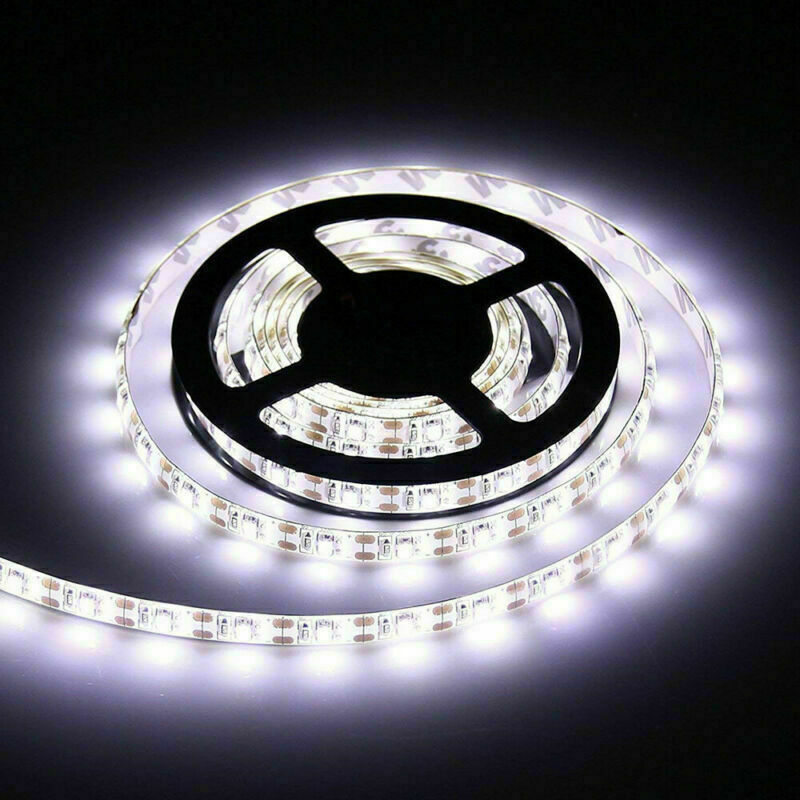

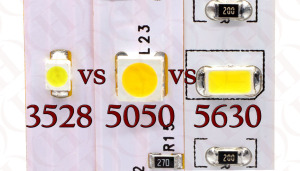

Ruban de LED Blanc froid (CW : Cold White)

ComplémentCommande ruban de LED par PWM

Commande ruban de LED

Transistor MOS STR2N2VH5

Critères de sélection :

  • Canal N

  • CMS

  • VGSth min > 0,6V

  • VDS > 12V

  • RDSon la plus faible possible

Lien vers un distributeur

ComplémentInterrupteurs de fin de course

Micro-interrupteurs

ComplémentPhotorésistance

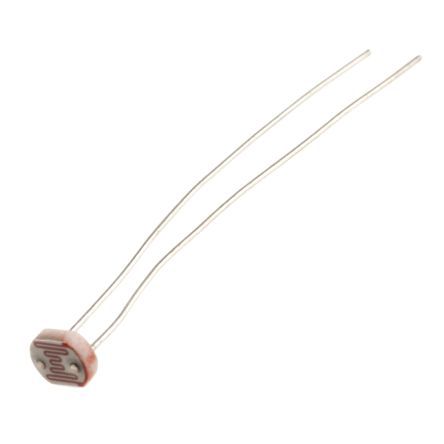

Photorésistance

ComplémentCapteurs de luminosité

Capteurs de luminosité : LDR

Capteurs de luminosité :

Carte de test du capteur :

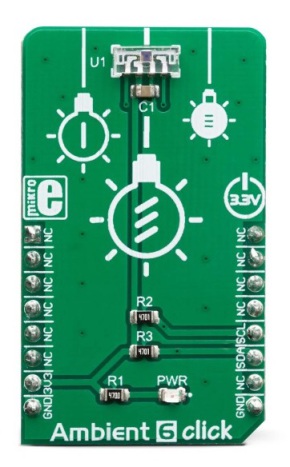

VEML7700 Ambient Light Sensor

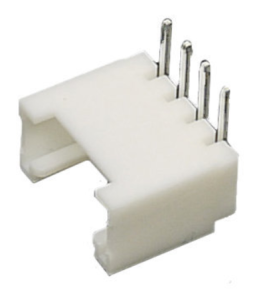

ComplémentConnecteur Grove horizontal pour capteur d'intensité lumineuse

ComplémentDossiers des projets

  • Projet CrossDock SPR : Téléchargement du dossier (et autres documents) pour la 3ème revue
