Projets E62 du lycée Alphonse Benoit

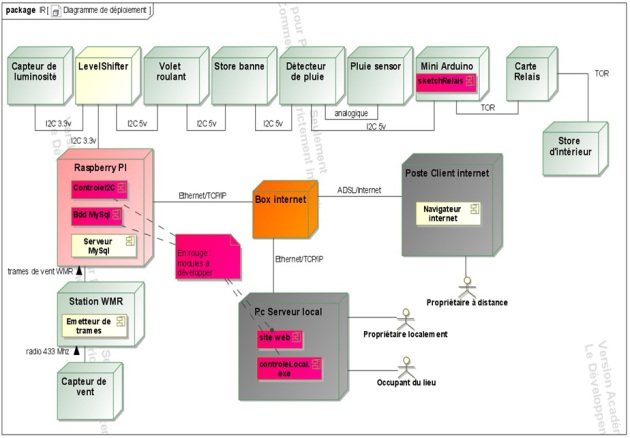

Projet 3 : Martiton stores et volets

ComplémentMini Arduino

ComplémentRaspberry Pi 2

Voir TP effectués en cours

ComplémentBus I2C : Rpi Maître I2C slave

ComplémentLibrairies wiringPi

ComplémentAdaptateur de niveaux de tension : Level shifter

Documentations sur transistors MOS :

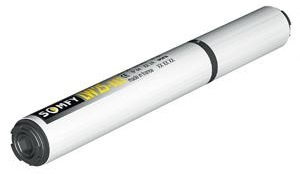

ComplémentRelais pour commande moteur

Relais ultra petit possible (à valider ou non)

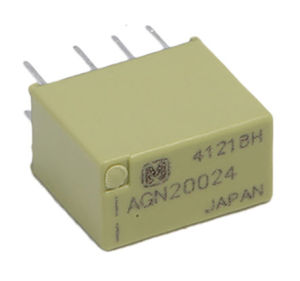

Relais Panasonic AGN20024 :

Autre possibilité (I > 1,3A)

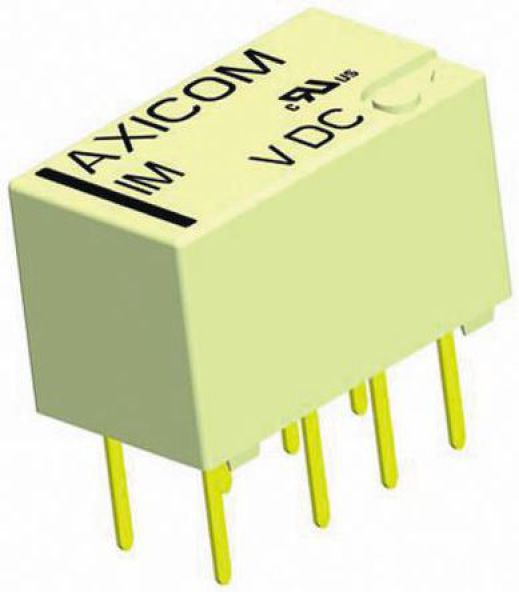

Relais TE Connectivity 1-1462038-7 AXICOM :

ComplémentDocumentation composants carte

ComplémentPont pour commande moteur

Un circuit spécialisé pour commande en pont du moteur peut être envisagé.

Liens :

ComplémentCapteur de position à ultrason

Librairie Arduino trouvée par l'étudiant chargé du projet :

DéfinitionShield "Rpi Level Shifter RJ45"

Schéma structurel

Fichier ISIS à compléter

Fichier ARES à compléter

Association symboles/empreintes

Consignes :

  • Conserver la disposition des composants

  • Largeur par défaut des pistes 35th

  • Plan de masse isolement 20th, supprimer les îlots, autoriser la propagation de zone (pas de frein thermique)

  • Mettre vos noms sur texte sérigraphié du dessous.

Réception circuits imprimés (le 8 mars 2016)

Câblage en vue de dessus

Câblage en vue de dessous

Boîtier Rpi sur mesure réalisé avec une imprimante 3D

ComplémentCapteur de lumière TSL2561

ComplémentDossier du projet

Téléchargement du dossier (et autres documents) pour la 3ème revue de projet
