Documents de fabrication
Définition : Fichier de nomenclature
Définition : Documents Proteus
Définition : Conseils pour le routage d'une carte
Prévoir :
des condensateurs de découplage au plus proche des circuits,
un plan de masse
Penser à :
vérifier si les dimensions des empreintes correspondent à celles des composants réels,
vérifier si les diamètres de perçage sont les bons, utiliser les fichiers Gerber pour vérifier très précisément.
Complément : Comment souder un LGA
Vidéo ayant inspiré la méthode de câblage du LGA MPL3115A2 |  |
Attention : 16 mai 2017
La méthode de câblage s'inspirant de la vidéo indiqué ci-dessus, malgré des essais qui semblaient fonctionner ne s'est pas avéré fiable sur la durée.

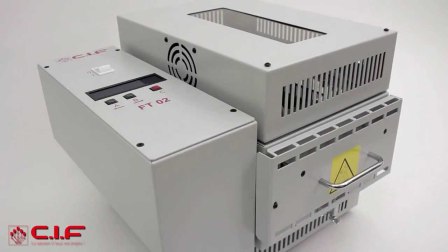

Complément : Utilisation d'un four à refusion
Pâte à souder utilisée (lien Farnell)
 | Réglages effectués : Prog 1
|
Carte de Thomas Bonnefille juste avant le passage dans le four
