Projet 6 : Générateur de tensions de consigne pilotable
Texte légal : Dossier de présentation du projet

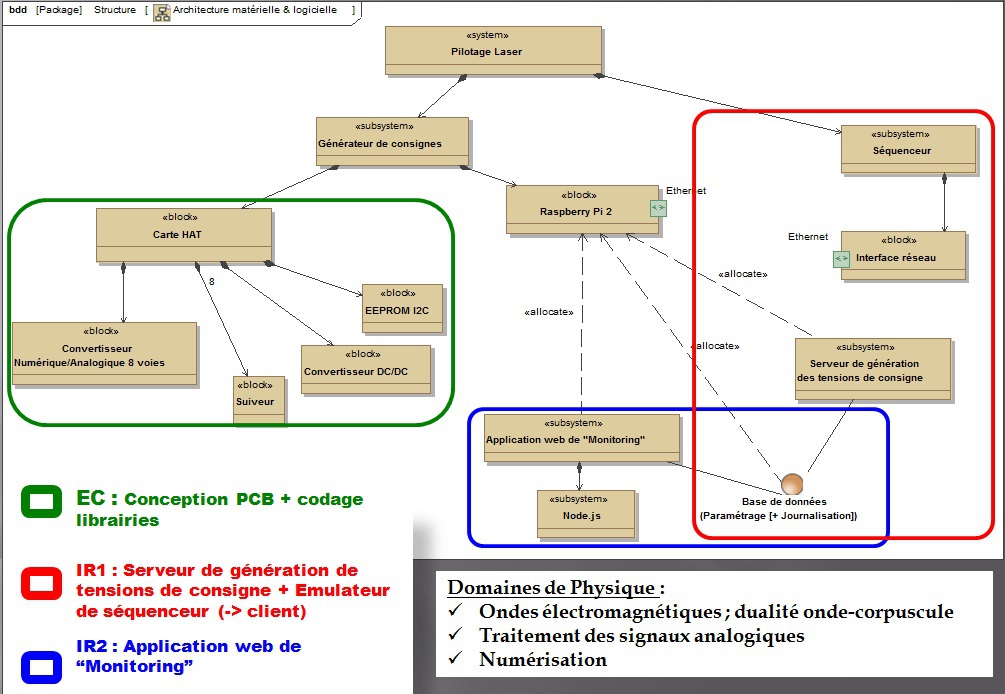

Texte légal : Interactions IR ↔ EC
Complément : Site de l'entreprise Gemalto
Complément : Schéma structurel
Consignes d'origine :
DAC LTC2600 → 16 bits
BUF634 → version CMS
Prévoir des connecteurs avec reprise (GPIO)
Connecteur SMA horizontal, les 8 à disposer du côté HDMI
Convertisseur DC / DC TRACOPOWER +12V/-12V ou autre > 5V
Référence de tension de 5V
Plan de masse sur les 2 faces avec liaisons intermédiaires → pas nécessaire d'avoir 2 masses distinctes.
Le pilotage de la puissance du Laser se fait bien entre 0v (0%) et 5v (100%).
Le Laseriste signale une impédance d'entrée de 50homs, il faudrait donc compter sur une consommation de 100mA pour sortie.
Pour la partie alimentation, il faudra peut-être prévoir une alimentation pour le Raspberry + le CNA, et une pour les amplis. Voir un cavalier entre les deux domaines d'alimentation dans le cas où une alimentation suffirait.
Dans le besoin d'écrit, il y aura très peu de communication entre le Raspberry et le CNA, donc un plan de masse général peut peut-être suffire sans avoir à gérer 2 plans de masse et un point d'interconnexion.
Pour le CNA, j'étais partit sur le LCT2600 (16 bits), il existe en 14 et 12 bits. Pour des raisons de coût, je comprends que vous référiez partir sur du 12 bits. Pour rappel, je suis en mesure de fournir les composants.
Les sources Laser attendent un niveau de tension pour fournir un niveau de puissance. Je ne suis pas certain que cela soit bien linéaire, ni que cela ne soit pas entaché de bruit. Donc 16 bits, c'est peut-être trop. 12 bits, c'est le minimum. 14 bits sera bien, si le niveau de bruit de l'électronique de la carte est inférieur à 1 bit, quitte à n'utiliser que 13 bits sur les 14, soit 8192 pas.
Complément : Raspberry Pi 2
Voir les différentes mises en œuvre effectuées en TP
Complément : Librairies spi possibles pour ce projet
|
Complément : Saisie de schéma et routage avec KiCad
Complément : ADC
Classes LTC2600 créées par M. Defrance |
Complément : Amplificateur de bus

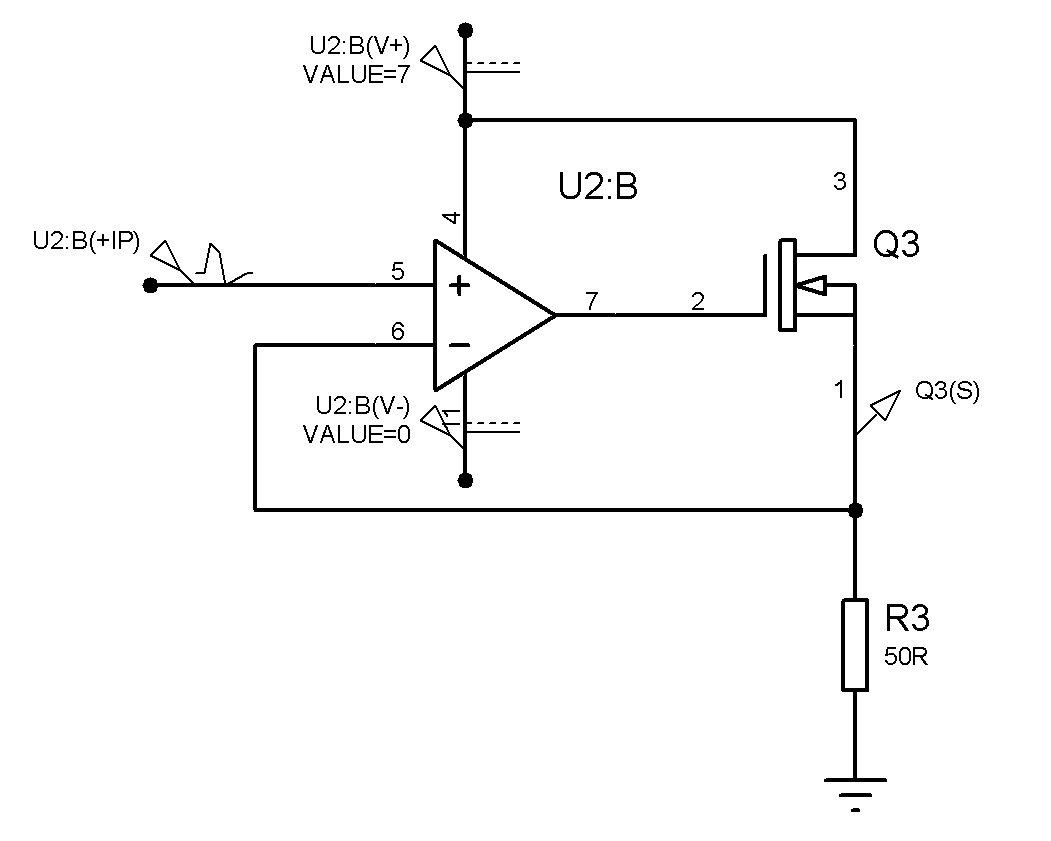

Complément : Structure de remplacement du BUF634 : suiveur de tension Amplificateur Opérationnel + MOSFET

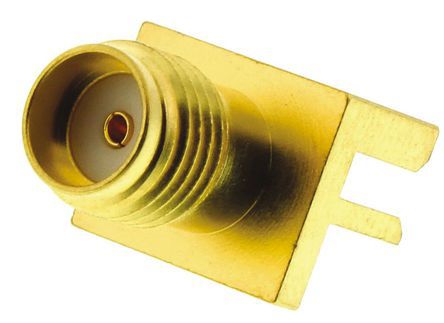

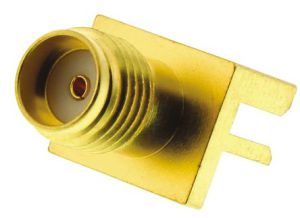

Complément : Connecteur SMA

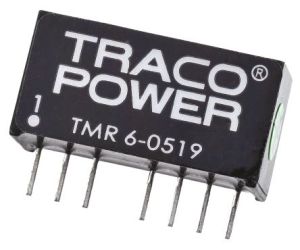

Complément : Convertisseur DC/DC

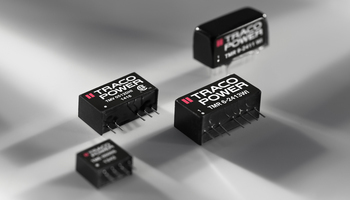

Tracopower |

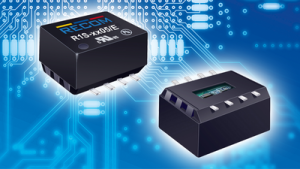

RECOM |
muRata |
Convertisseur testés :
Carte 1 sortie laser : |
Carte 3 sorties laser : |
Carte 4 sorties laser : |

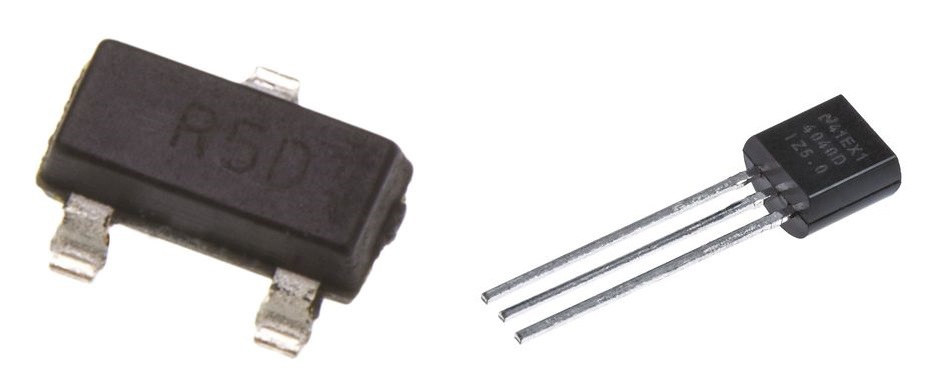

Complément : Référence de tension possible
Circuit CMS ou traversant. Précision à déterminer |

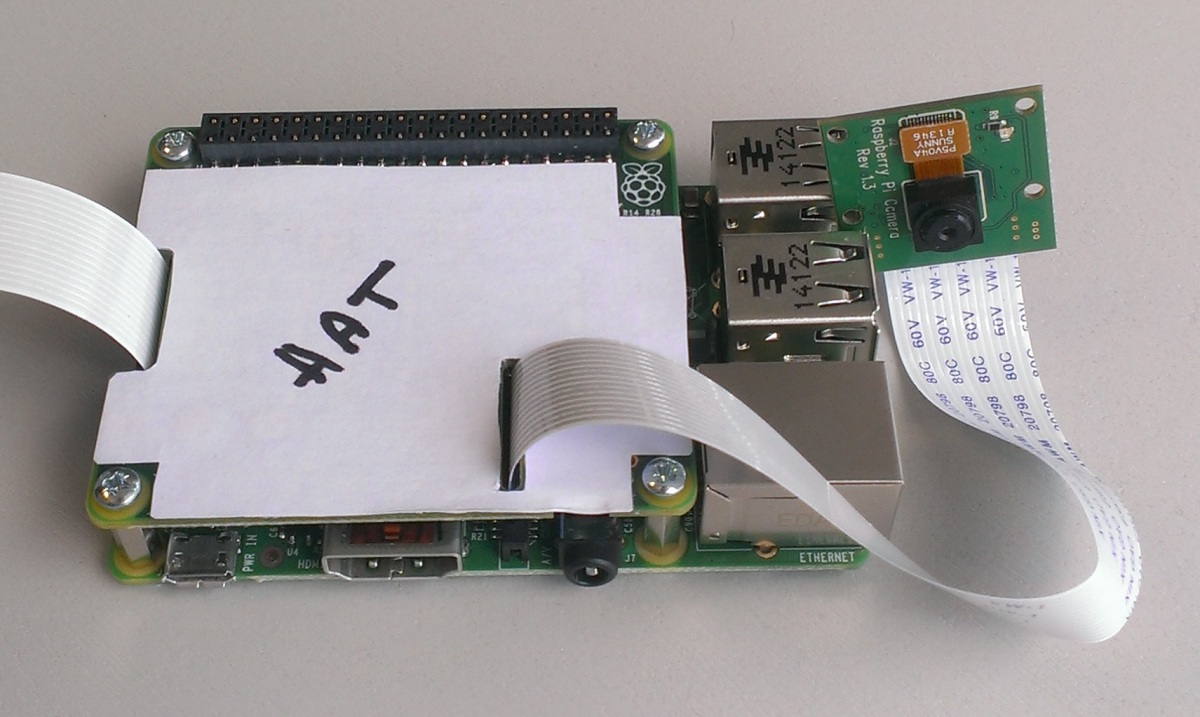

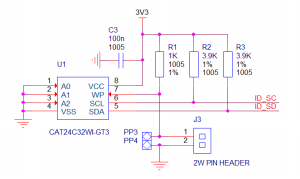

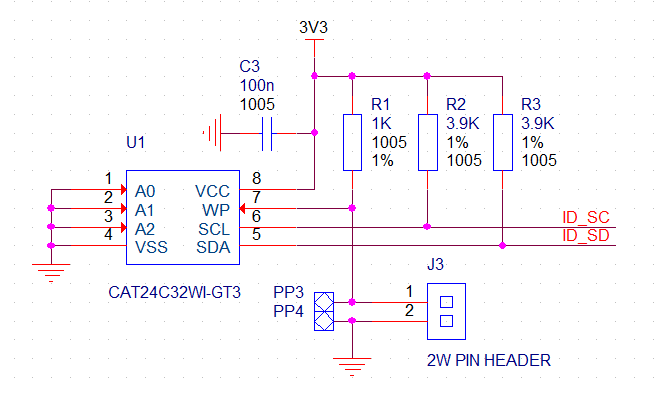

Complément : Raspberry Pi Hat
Carte hat avec PCB Kicad : lien |
Complément : Commutateur

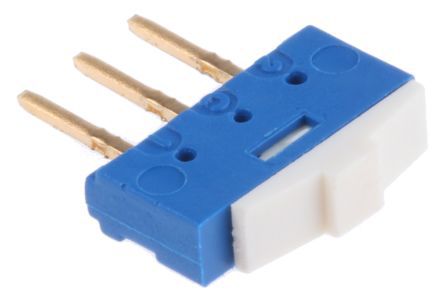

Commutateur à glissière, On-On, 0,5 A @ 12 V c.c., montage Circuit imprimé (documentation) |

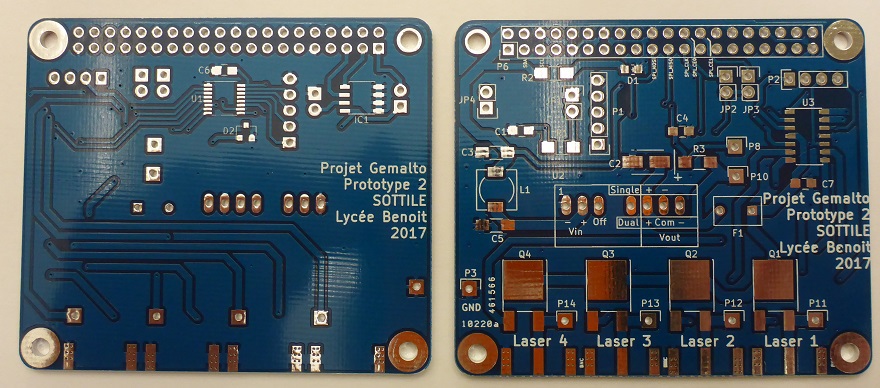

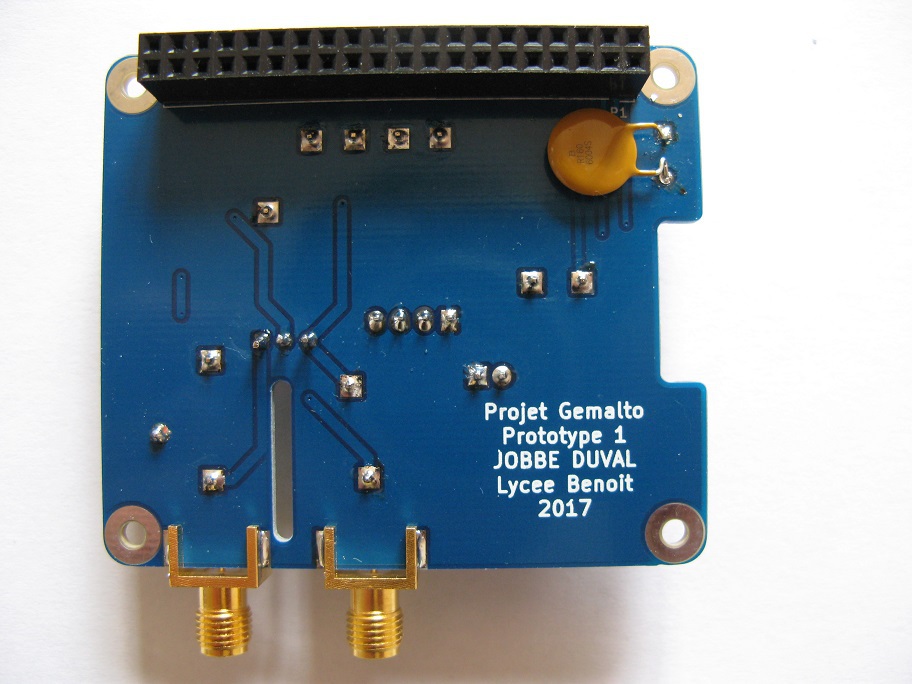

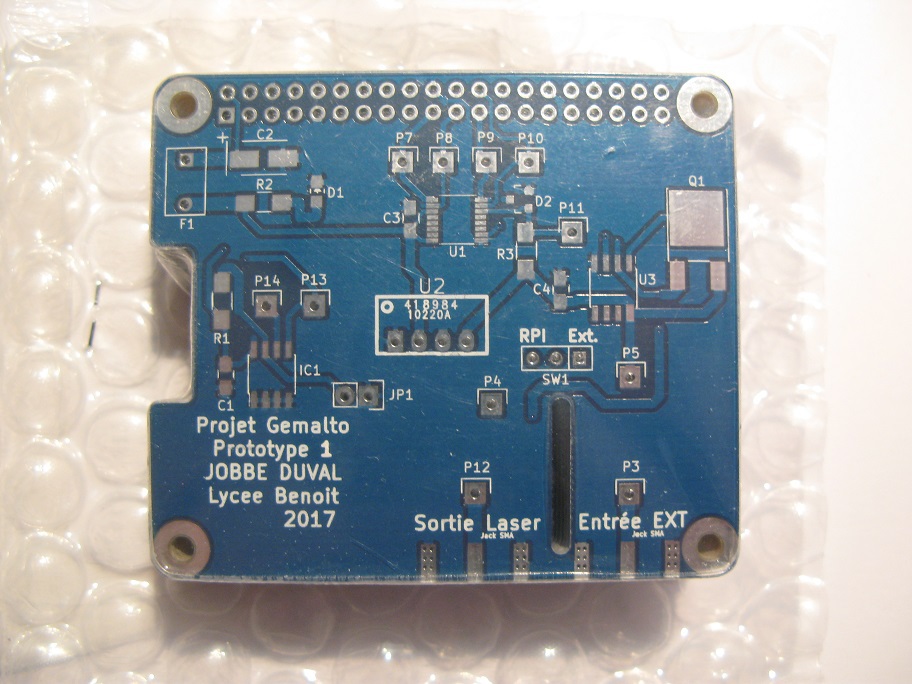

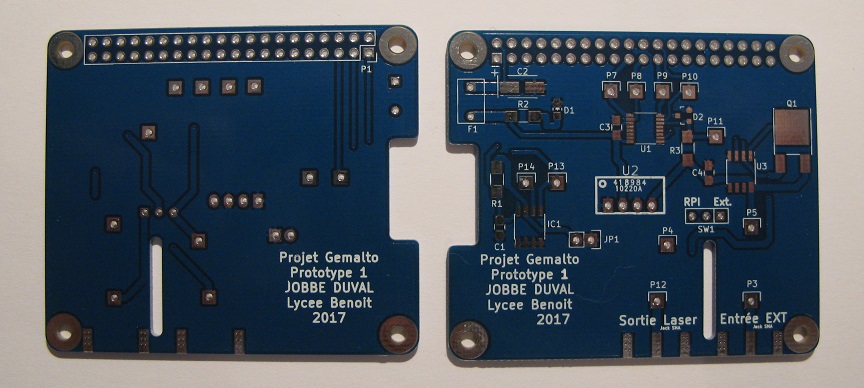

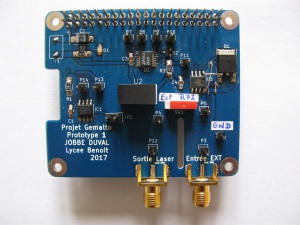

Complément : Vendredi 7 Avril Réception PCB prototype V1 de A. JOBBE DUVAL

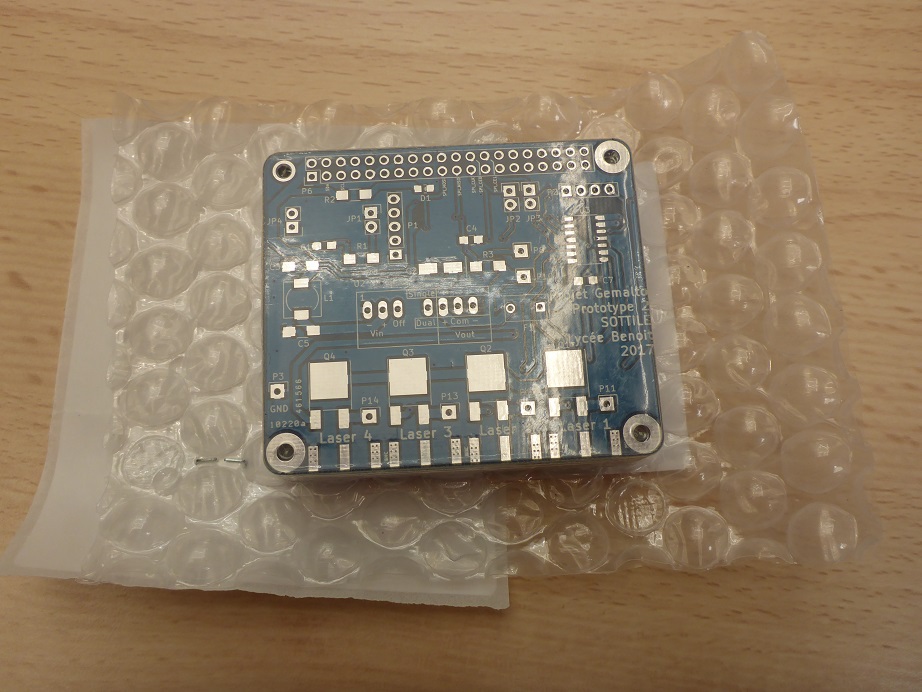

Complément : Lundi 29 Mai Réception PCB carte Gemalto version 2 de P. Sottile

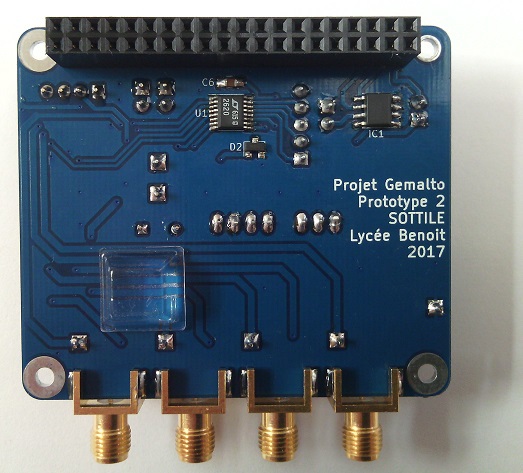

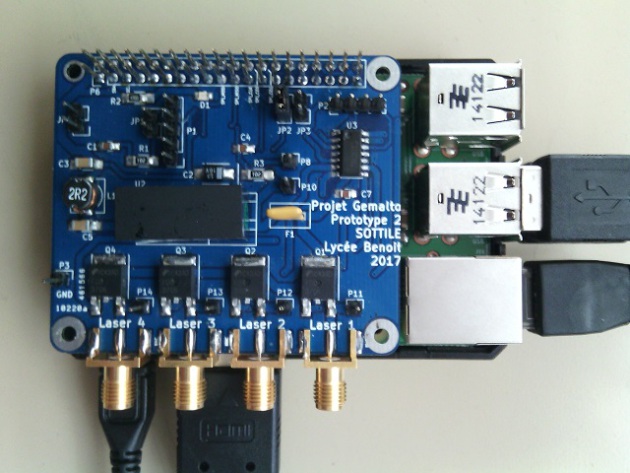

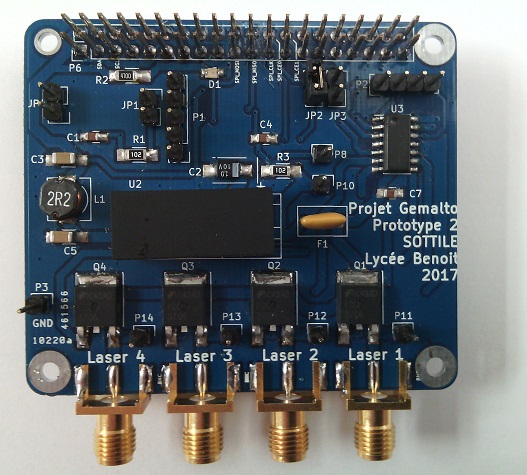

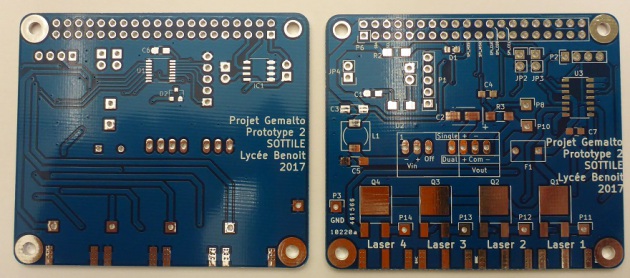

Complément : Photos du prototype version 2 câblé par P. Sottile
Complément : Dossiers du projet
Projet GEMALTO : Téléchargement du dossier (et autres documents) pour la 3ème revue de projet |
