Ressources pour l'activité 5
Complément : Carte d'origine

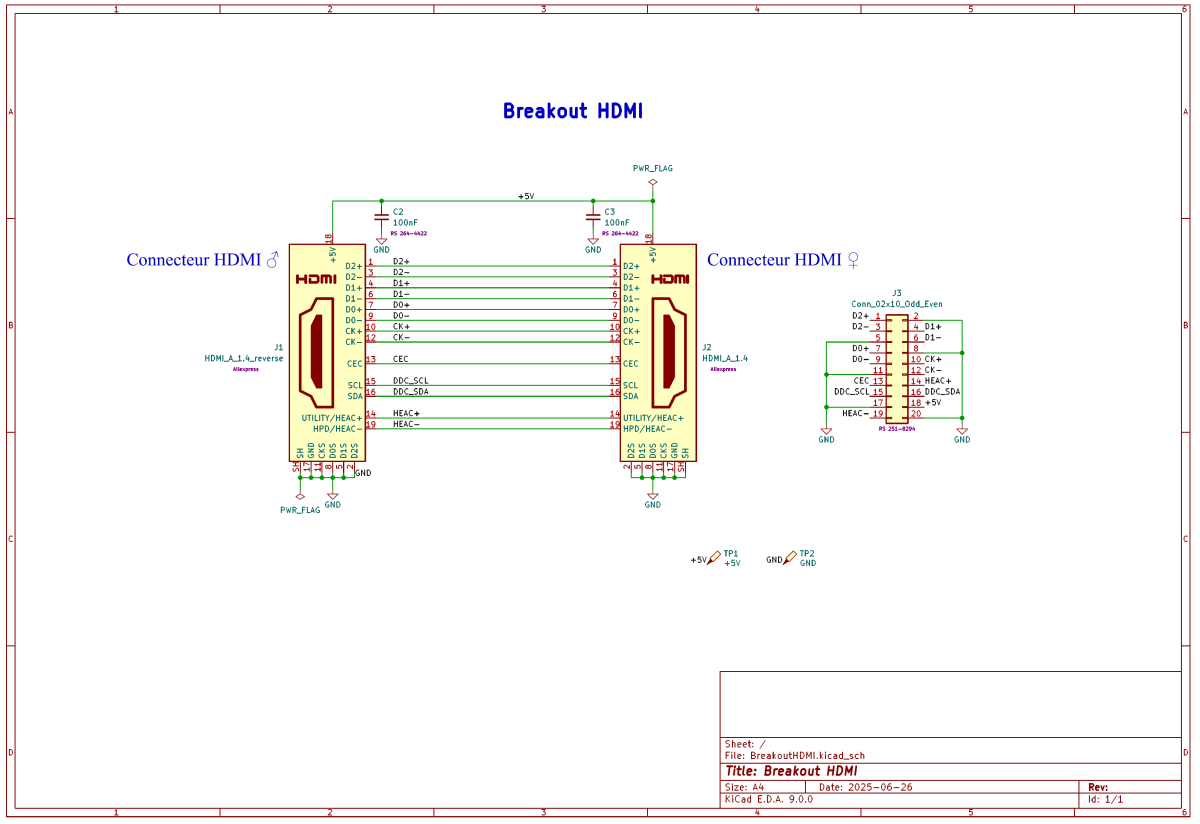

Complément : Schéma structurel de la nouvelle carte de test (BreakOut) HDMI
Complément : Connecteurs HDMI

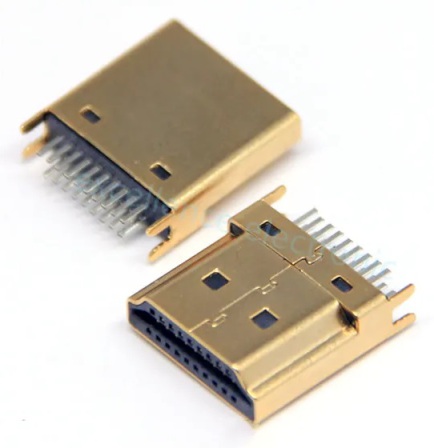

Connecteur HDMI mâle (19 broches, 2 rangées, écartement 1,6mm)

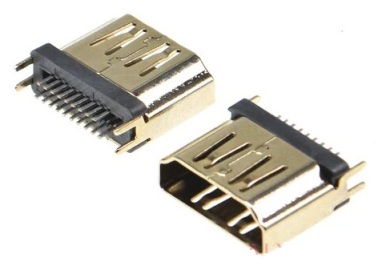

Connecteur HDMI femelle (19 broches, 2 rangées, écartement 1,6mm)
Complément : Librairies KiCad à ajouter à l'environnement
Librairies KiCad à ajouter à l'environnement
KiCad Symboles Projets [zip] → Télécharger, désarchiver et mettre le contenu du dossier ici : C:\Program Files\KiCad\9.0\share\kicad\symbols
KiCad Empreintes et logos Projets [zip] → Télécharger, désarchiver et mettre le contenu du dossier ici : C:\Program Files\KiCad\9.0\share\kicad\footprints
KiCad Modeles 3D Projets [zip] → Télécharger, désarchiver et mettre le contenu du dossier ici : C:\Program Files\KiCad\9.0\share\kicad\3dmodels
Les librairies de symboles et d'empreintes doivent être ajoutées dans les préférences.
Complément : Exemples de brasure conformes aux IPC
Exemples de brasure conformes aux IPC
Hand soldering surface mount components to IPC class 3
Master soldering : IPC J-STD-001 Chip & MELF soldering
