Projets E62 du lycée Alphonse Benoit

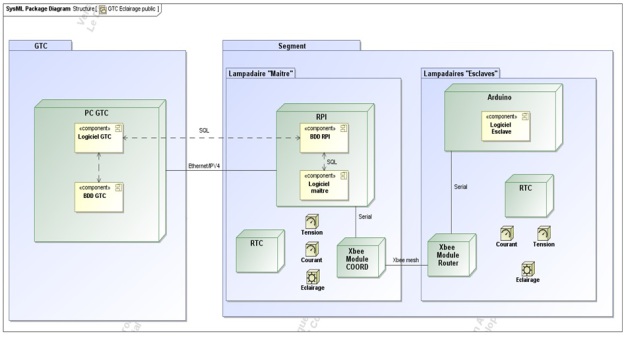

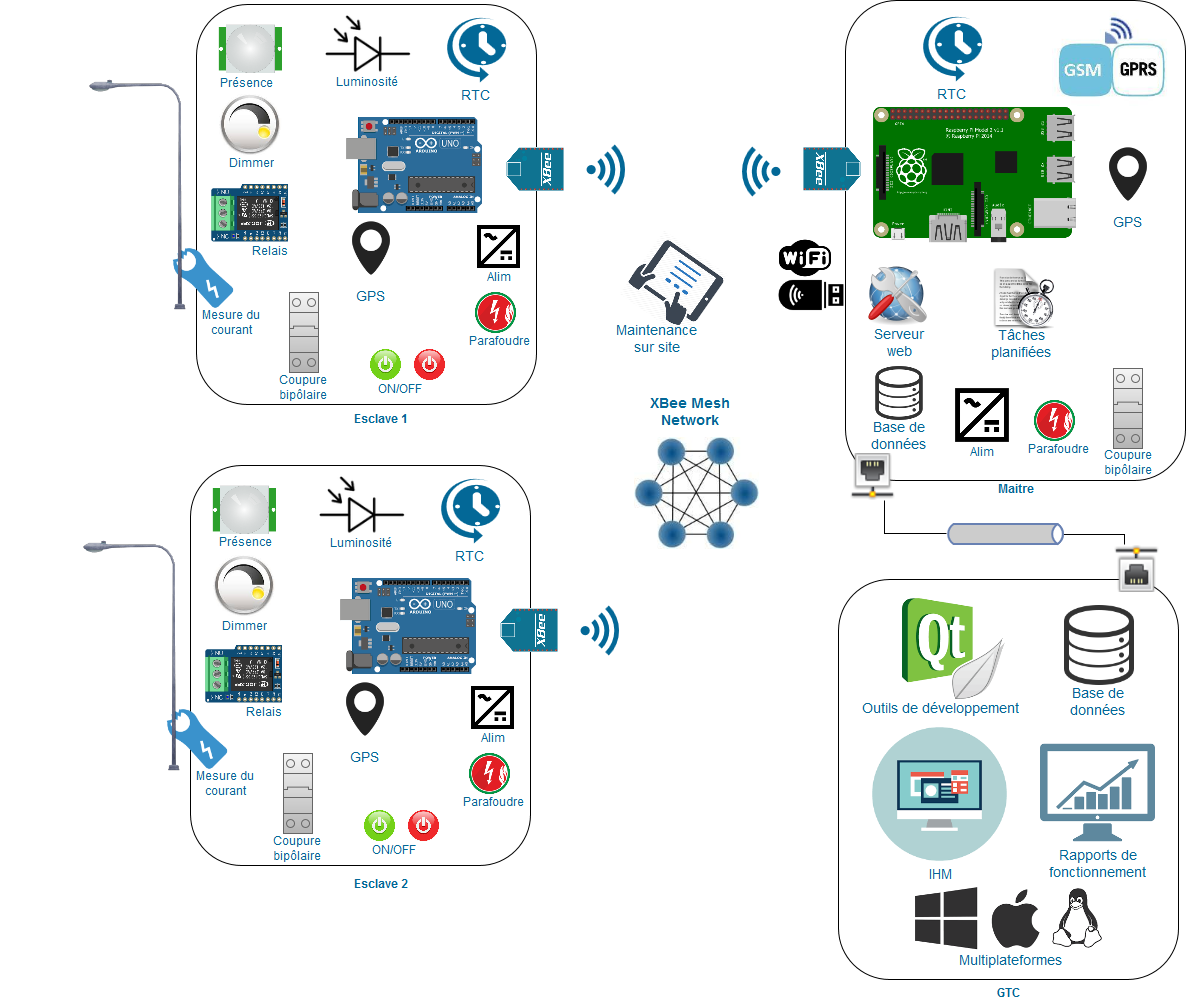

Projet 6 : Gestion Technique Centralisée (GTC) d'un Éclairage Public (EP)

ComplémentSite de l'entreprise API

API

  • Tel : 0490224123 / 0615806855

  • Email : jbunel@sasapi.fr

  • API 402 avenue des Lacs

  • 84270 Vedène

AttentionRemarque du donneur d'ordre à prendre en compte lors de la conception

  • Durées entre mesures/remontées des informations vers GTC : 10 à 15 minutes

  • Dongle Wi-Fi connecté sur Rpi lors de la maintenance, puis retrait du dongle pour éviter tout piratage.

  • Détecteur de présence choisi par API, sortie par contact sec.

  • Utilisation de panneaux/platines LEDs disposant d'une entrée DIMMER intégrée pilotée en 1-10V, prévoir la génération de cette tension depuis l'Arduino

RemarqueApplications similaires, mais dont il faudrait se démarquer

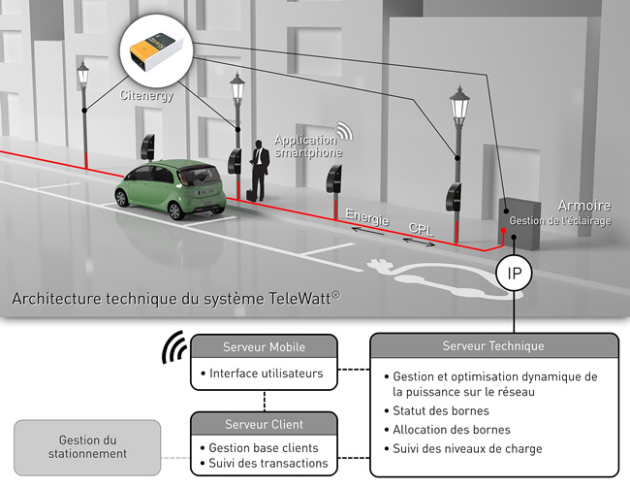

Smart grids (lien)

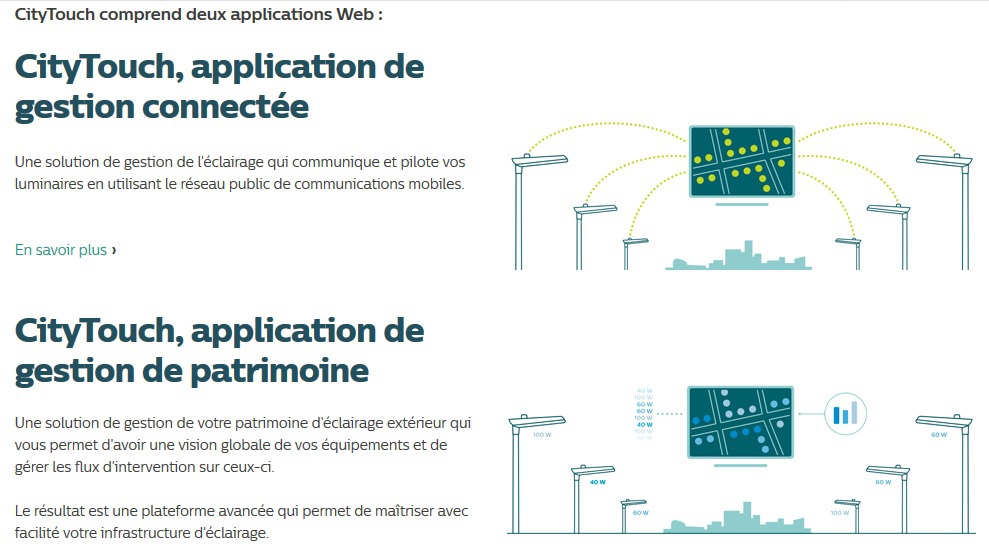

CityTouch Philips (lien)

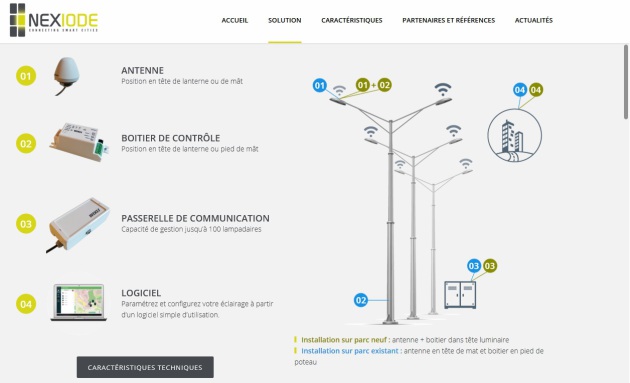

NEXIODE (Lien)

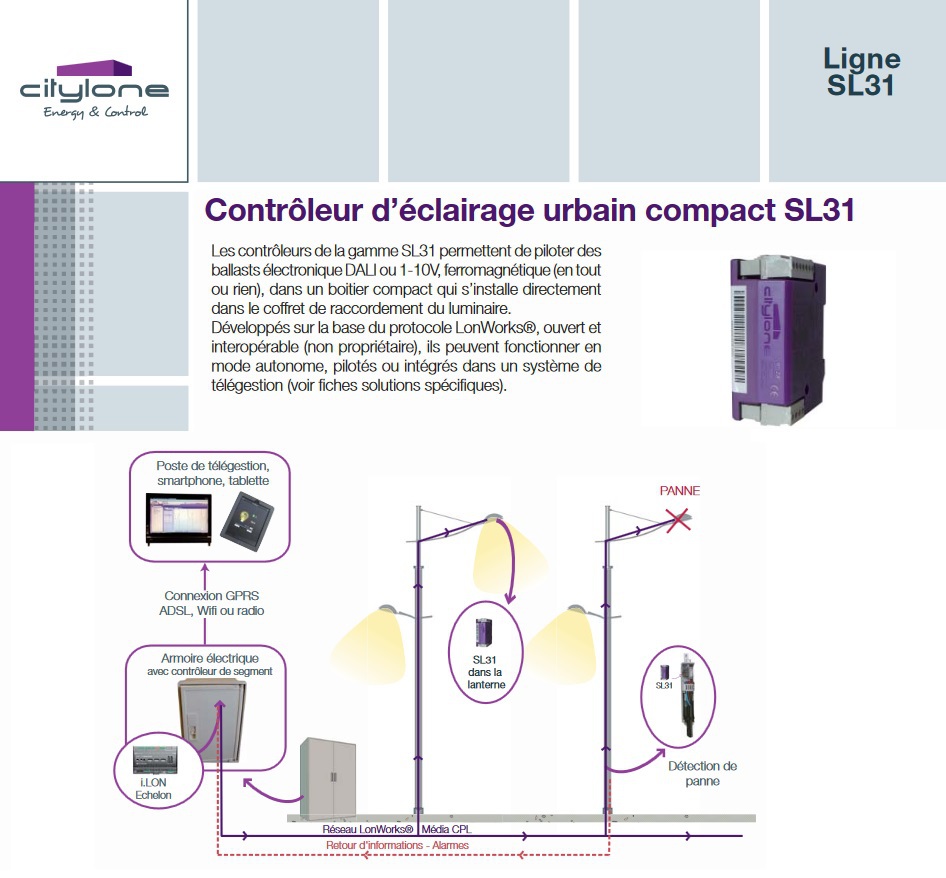

Citylone SL31 (Lien)

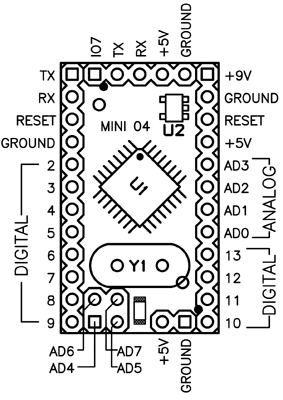

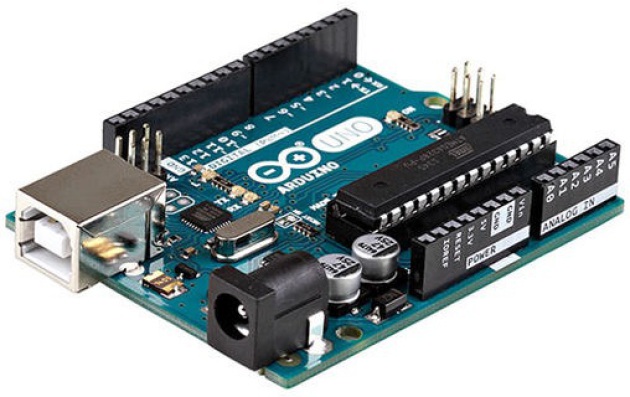

ComplémentArduino Uno

  • Pour certaines applications, se référer aux différentes mises en œuvre effectuées en TP d'apprentissage

  • Symbole et empreinte de shield Arduino Uno pour kiCad téléchargeables ici.

ComplémentRaspberry Pi 2

Pour certaines applications, se référer aux différentes mises en œuvre effectuées en TP d'apprentissage

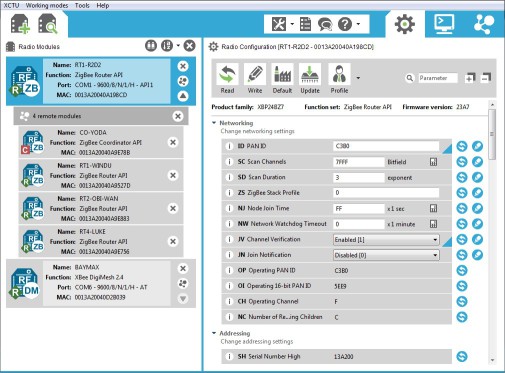

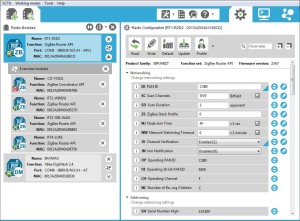

ComplémentModules XBEE pour les essais

ComplémentHorloge temps réel

RTC (Real Time Clock)

Le complément qui suit concerne la version avec Raspberry Pi

Liens sur le sujet :

Le complément qui suit concerne la version avec Arduino

Liens sur le sujet Arduino :

ComplémentGSM GPRS

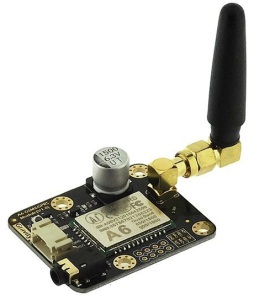

Module UART GSM/GPRS TEL0113

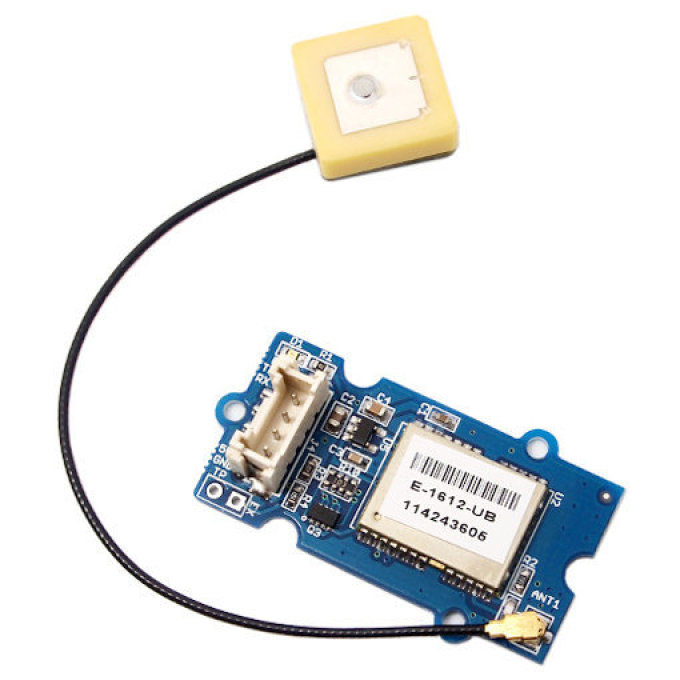

ComplémentModule GPS grove

ComplémentAlimentation Arduino (Exemples à tester)

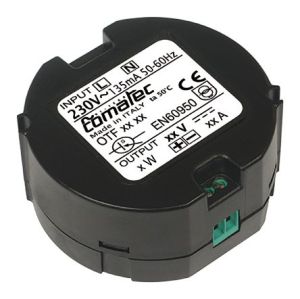

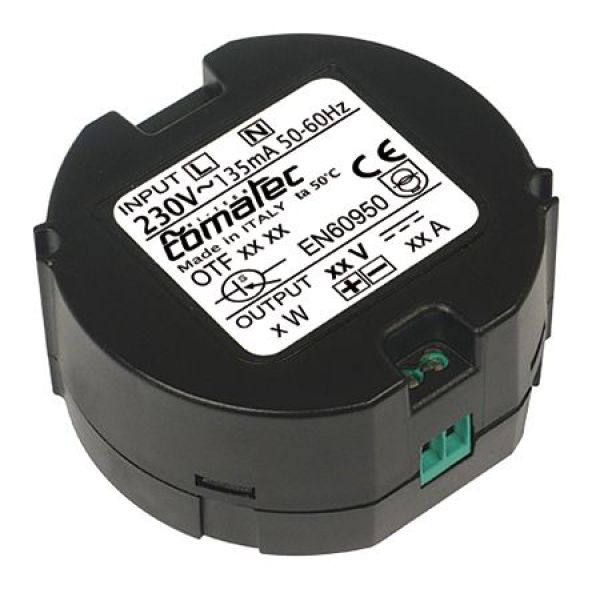

Alimentation à découpage Comatec :

Alimentation à découpage Mean Well :

ComplémentMesure d'intensité (Exemple à tester)

Capteur de courant AC 5A EF04015 :

ComplémentLiens sur le sujet

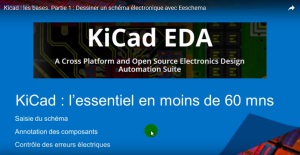

ComplémentSaisie de schéma et routage avec KiCad

Installation sous Windows : lien

Installation sous Ubuntu : lien

  • sudo apt-get update

  • sudo apt-get upgrade

  • sudo add-apt-repository --yes ppa:js-reynaud/ppa-kicad-4

  • sudo apt update

  • sudo apt install kicad-locale-fr

Documentation Kicad

Complément possible pour la création de nomenclature :

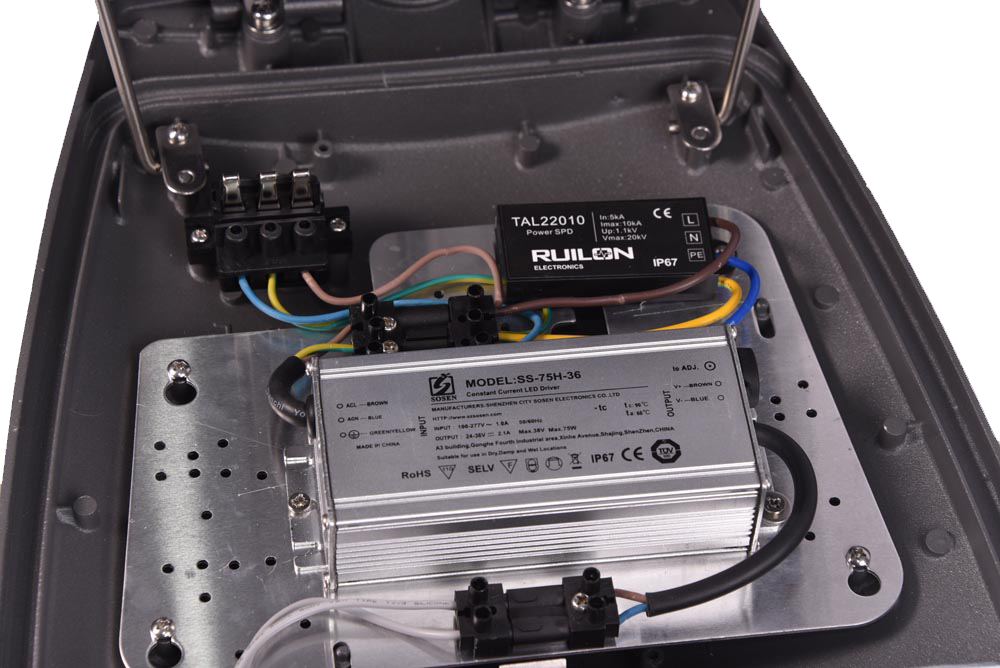

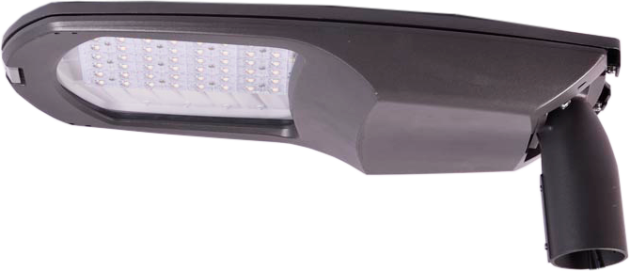

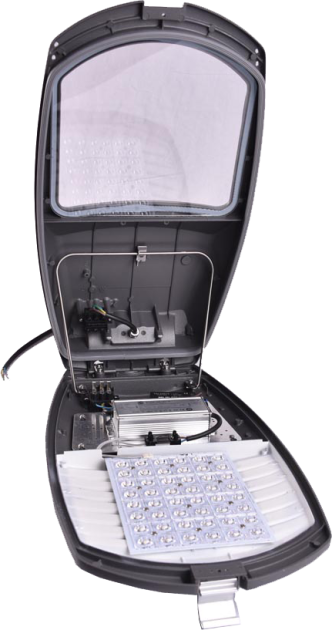

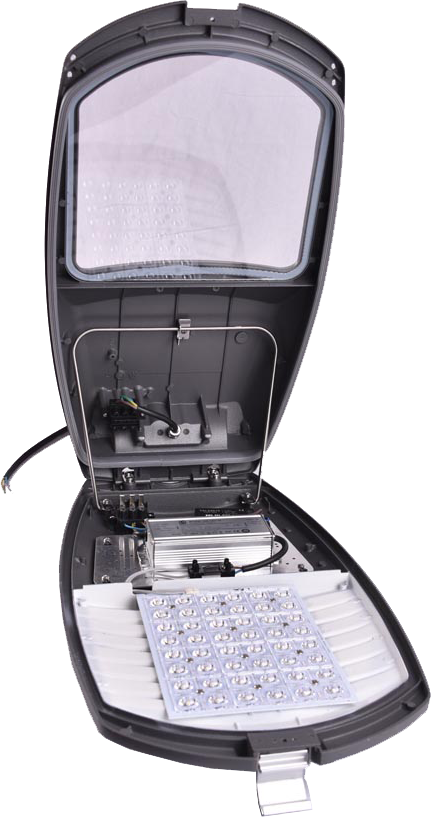

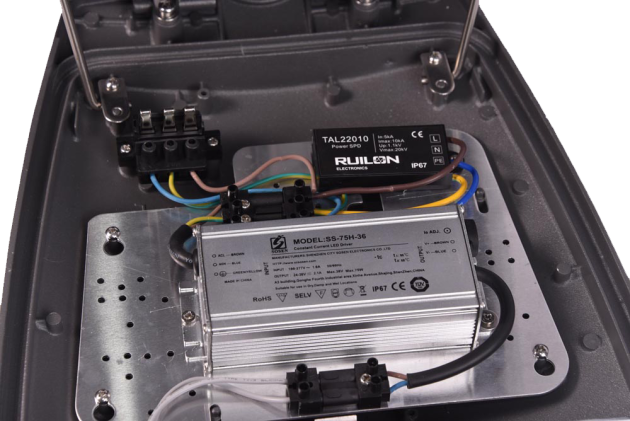

ComplémentLuminaire à LED

Livraison du luminaire à LED le 14 mai 2018

Lien vers le site du distributeur
