Projet 7 : cartes d'entrées/sorties déportées
Texte légal : Dossier de présentation du projet

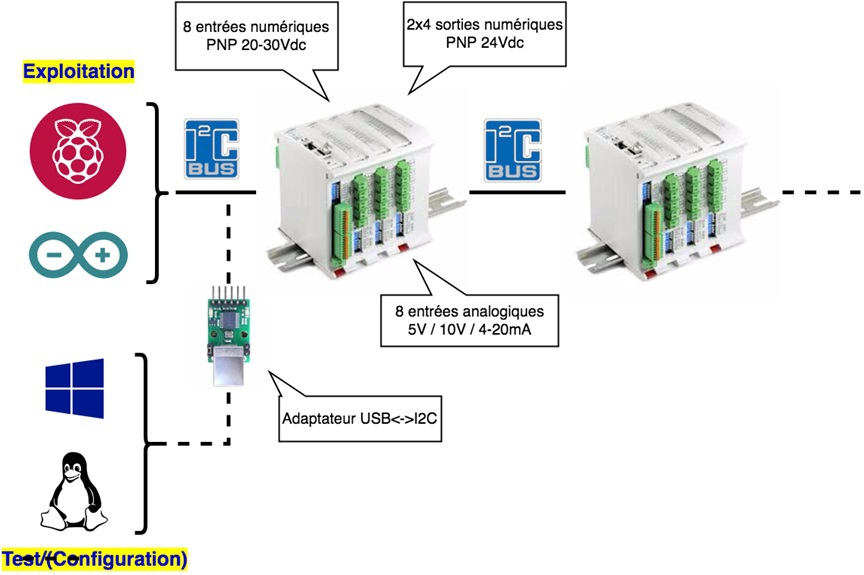

Texte légal : Interactions IR ↔ EC
|  |
Complément : Site de l'entreprise API
 |
|
Texte légal : Schémas de principe proposés, à valider

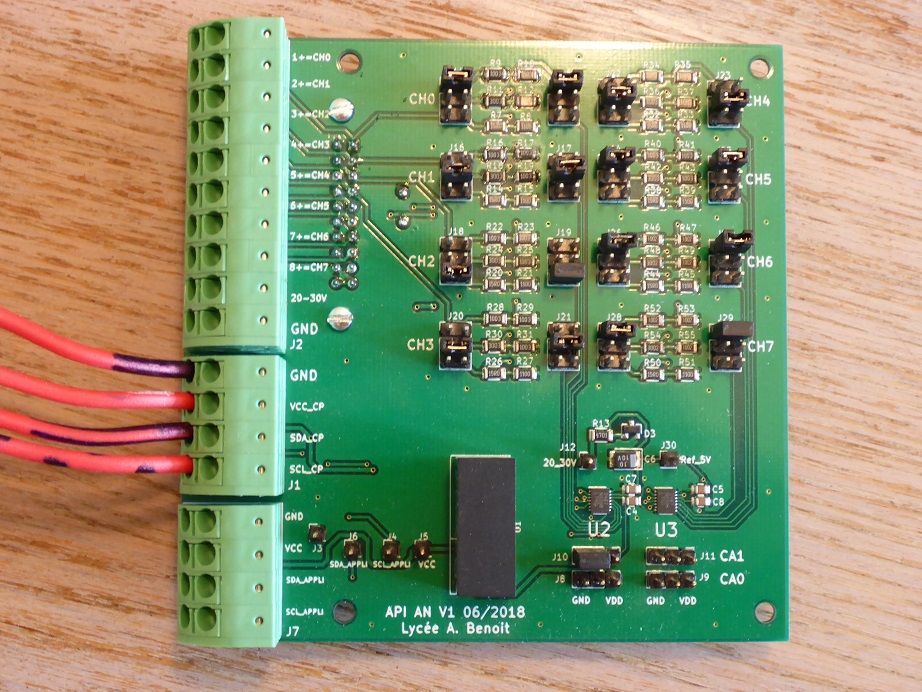

Carte I2C AI (Analogique Input)

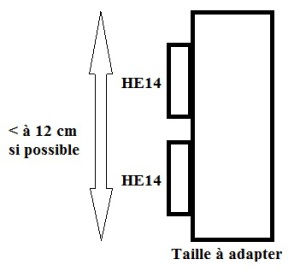

Attention : Remarque du donneur d'ordre à prendre en compte lors de la conception
|  |
Complément : Convertisseur analogique / numérique LTC2487
Complément : Référence

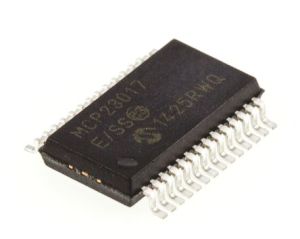

Complément : Extenseur E/S de bus I2C
Complément : Adaptateur de niveaux de tension : Level shifter
Complément : Transistor MOS 2N7002
Complément : Transistors bipolaires
Complément : LEDs CMS

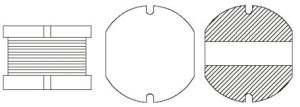

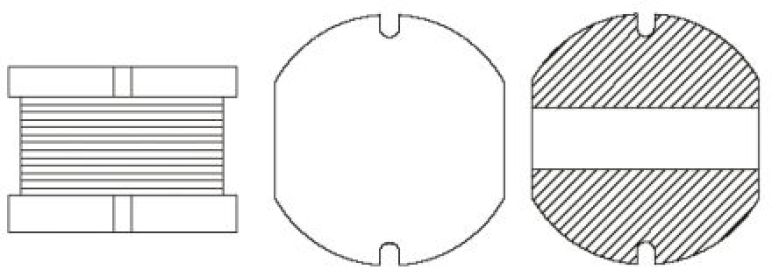

Complément : Convertisseur DC-DC
|  |
Complément : Consignes de câblage des entrées / sorties
Compatibilité avec le matériel : PHOENIX CONTACT |  |

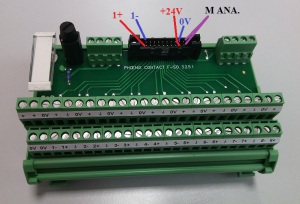

Module entrées analogiques auquel doit être raccordée la carte à développer
|  |

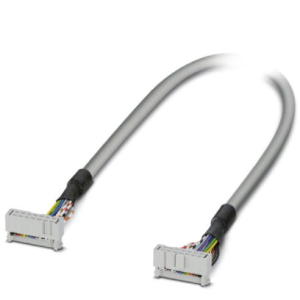

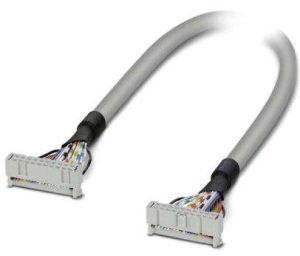

Câbles à 2 connecteurs HE10 20 points : Utilisé sur carte entrées analogiques
|  |

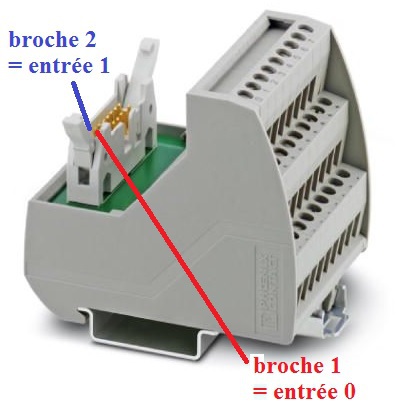

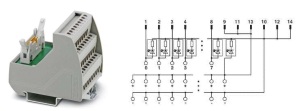

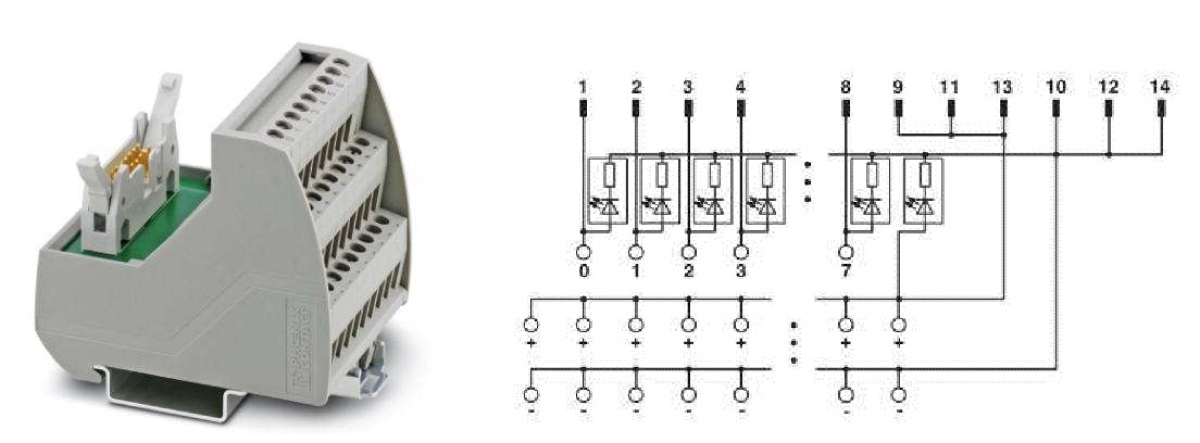

Module des entrées logiques auquel doit être raccordée la carte à développer
|  |

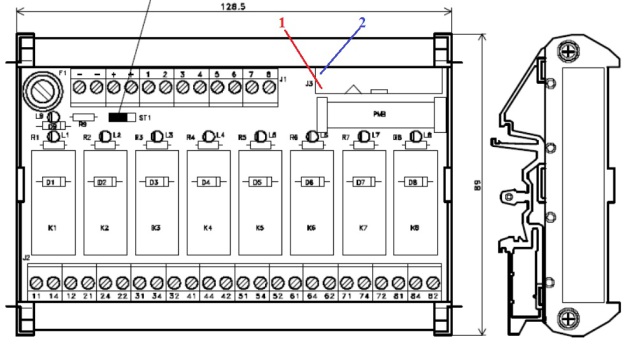

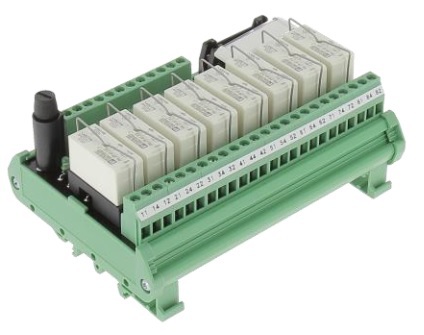

Module sorties relais auquel doit être raccordée la carte à développer
|  |

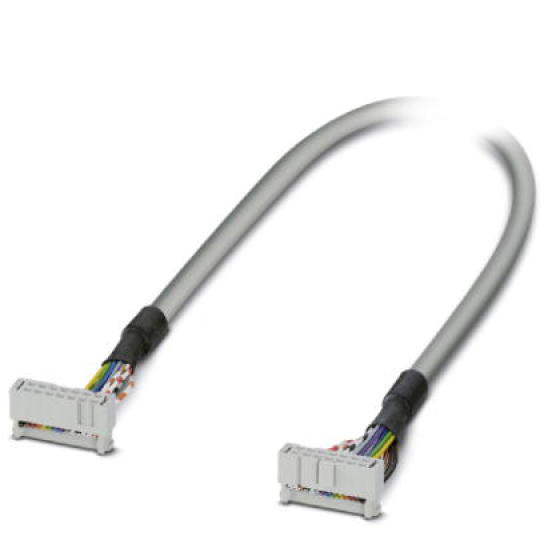

Câbles à 2 connecteurs HE10 14 points : Utilisé sur carte entrées analogiques et sorties relais
|  |
Connecteur HE10 à angle droit 14 contacts (Liaison avec modules logique et relais) |  |
Connecteur HE10 à angle droit 20 contacts (Liaison avec module analogique) |  |
Complément : LED vue de côté

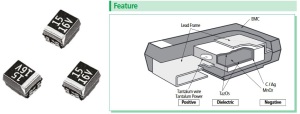

Complément : Condensateur tantale
Lien vers le site du distributeur A noter : la bague blanche indique la borne + du composant, comme illustré ci-contre |  |
Complément : Raspberry Pi 2
Pour certaines applications, se référer aux différentes mises en œuvre effectuées en TP d'apprentissage
Complément : Arduino Uno
Pour certaines applications, se référer aux différentes mises en œuvre effectuées en TP d'apprentissage
Complément : Adaptateur USB I2C :

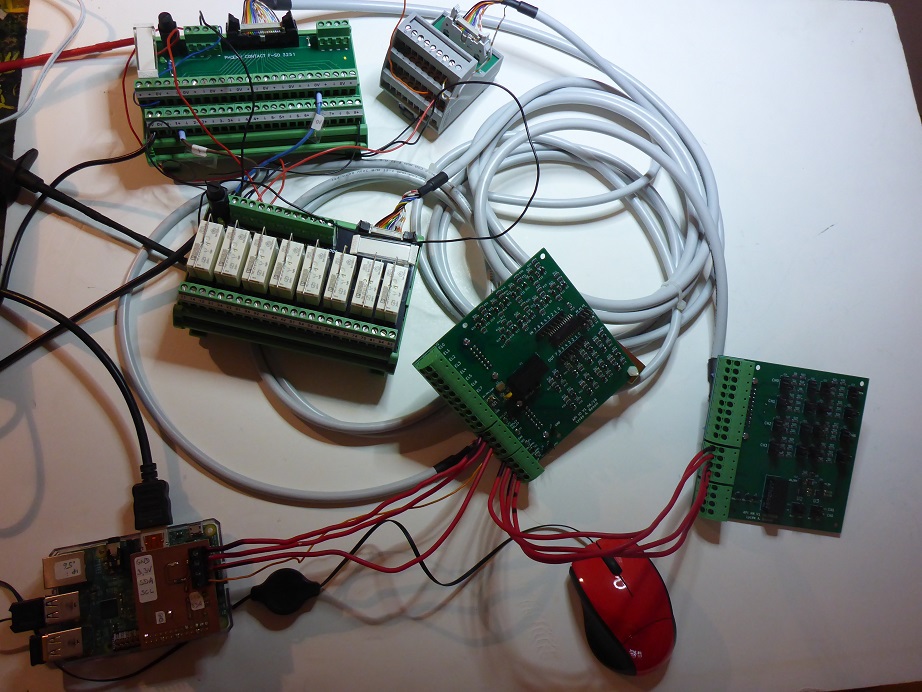

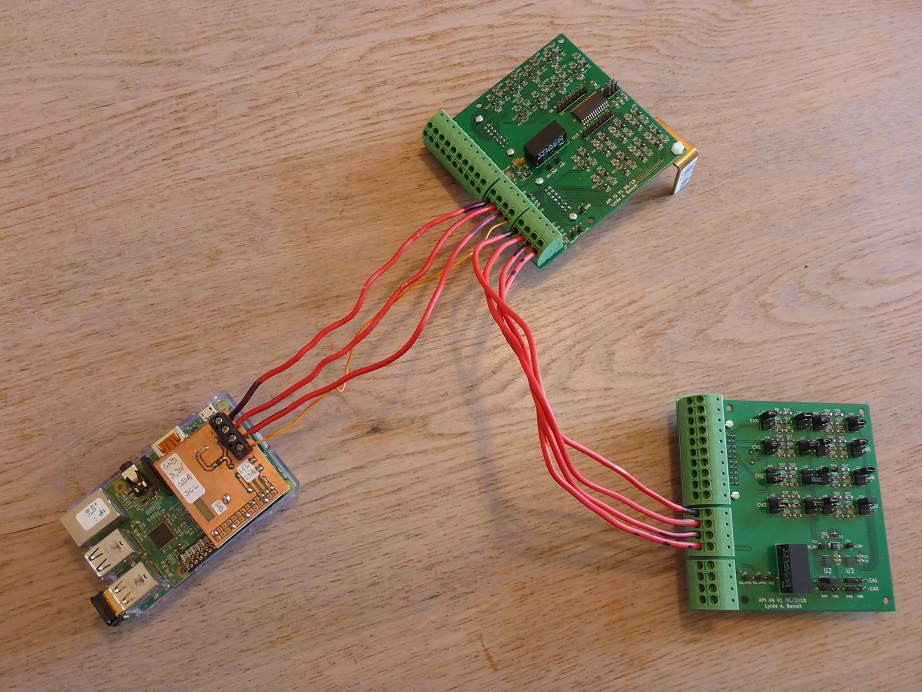

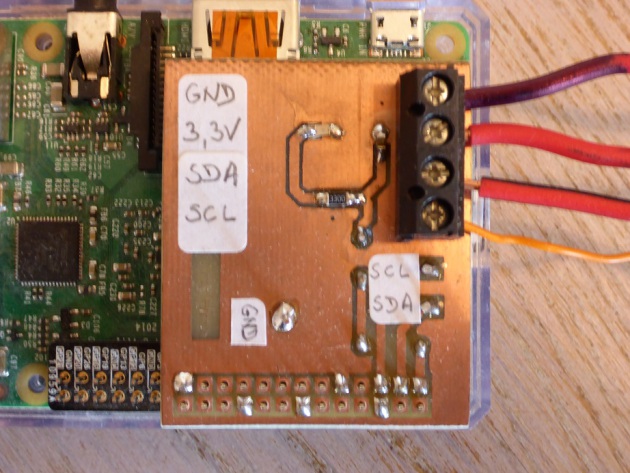

Complément : Essais de la carte IO par câblage rapide, limité à une entrée et une sortie
Complément : Dossiers du projet

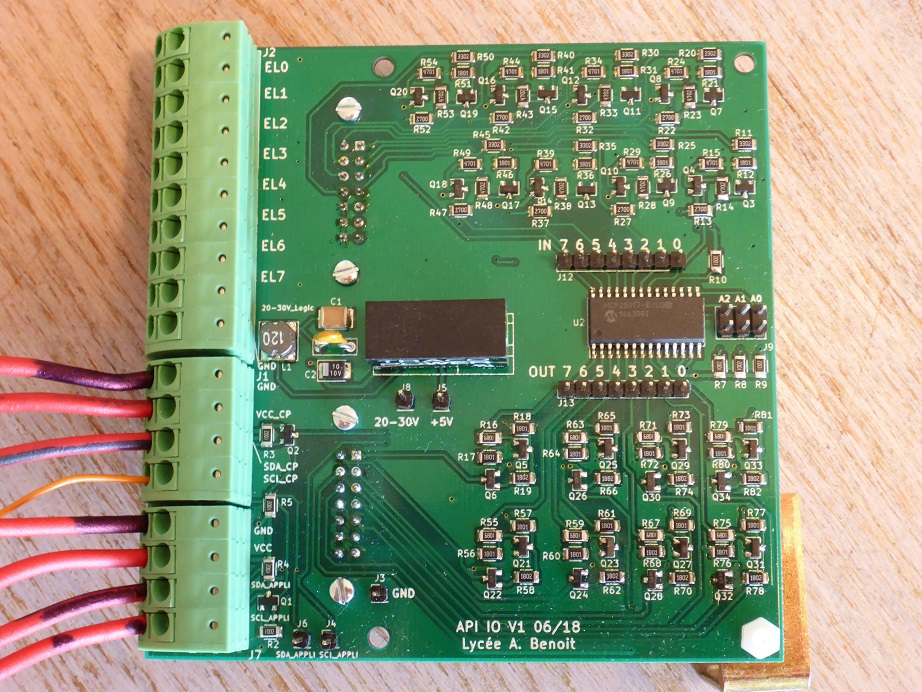

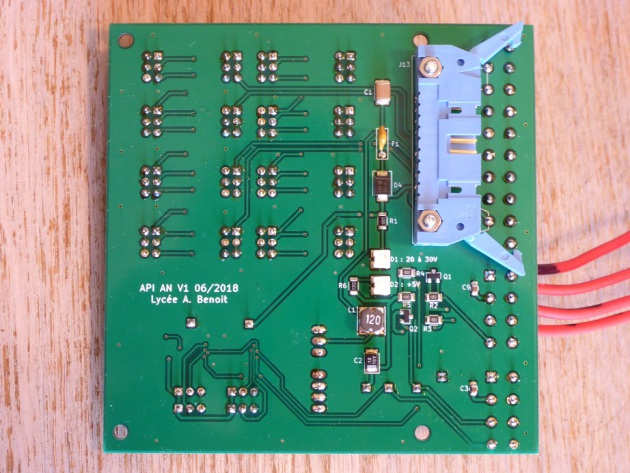

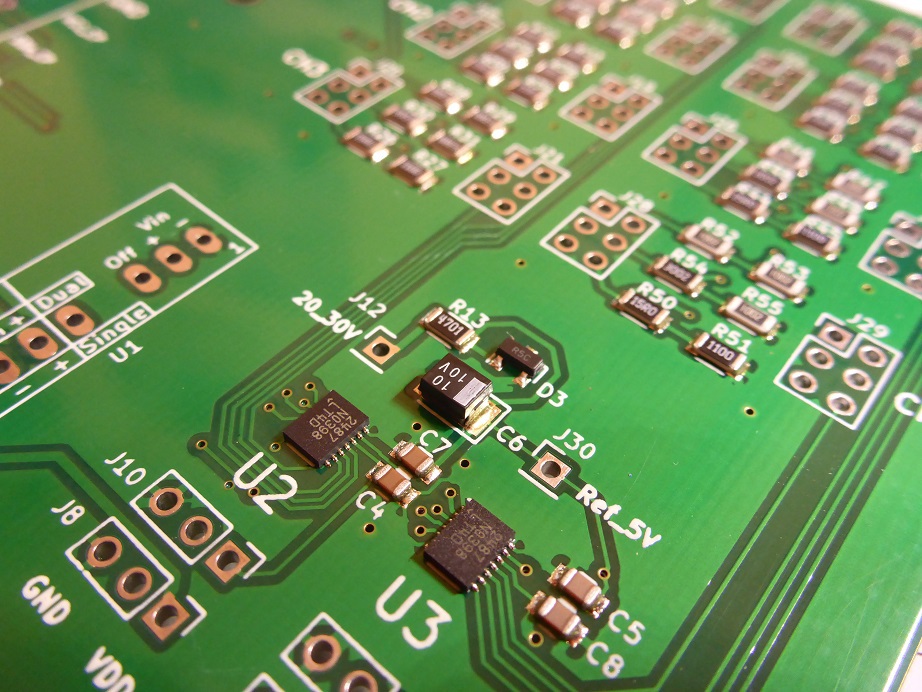

Complément : Fabrication, essai des cartes
Le projet a été finalisé par le professeur.

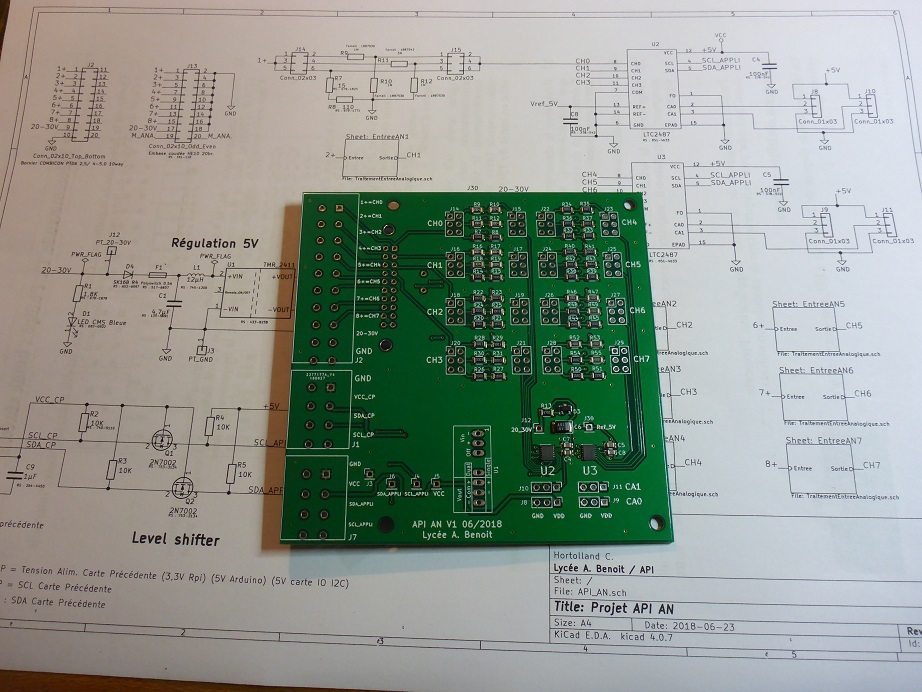

Le schéma des cartes et leur routage ont été effectués avec KiCad.

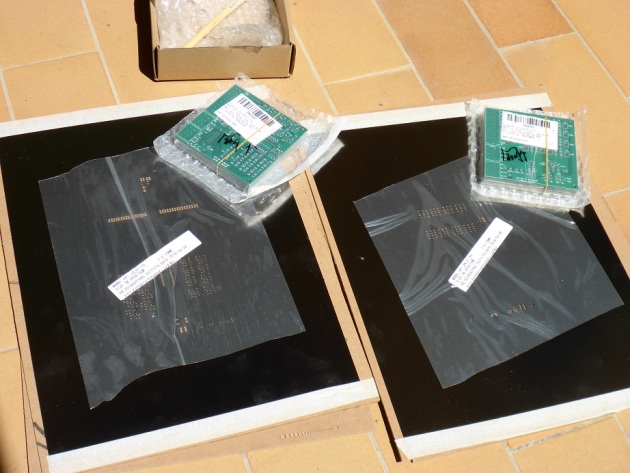

La fabrication des PCB et des stencils a été sous-traitée par l'entreprise JLCPCB (commande effectuée par l'entreprise API, livraison en moins d'une semaine)
Complément : Livraison des cartes et démonstration
Livraison d'un exemplaire de chacune des cartes effectuée le 3 août 2018, auprès de M. Bunel.

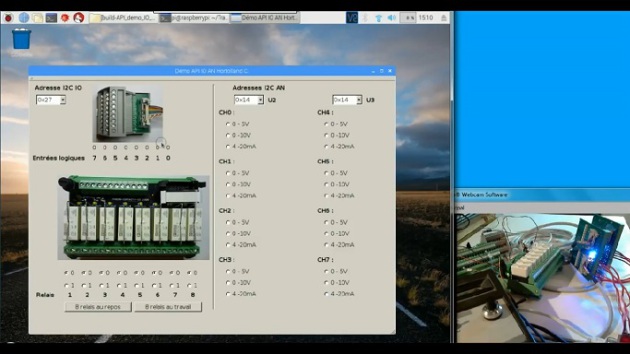

Vidéo de démonstration consultable ici.
