Projet 1 : PMV Prise de mesure de vitesse
Texte légal : Dossier de présentation du projet
 |
Fiche individuelle de lancement du projet :
Texte légal : Interactions IR ↔ EC

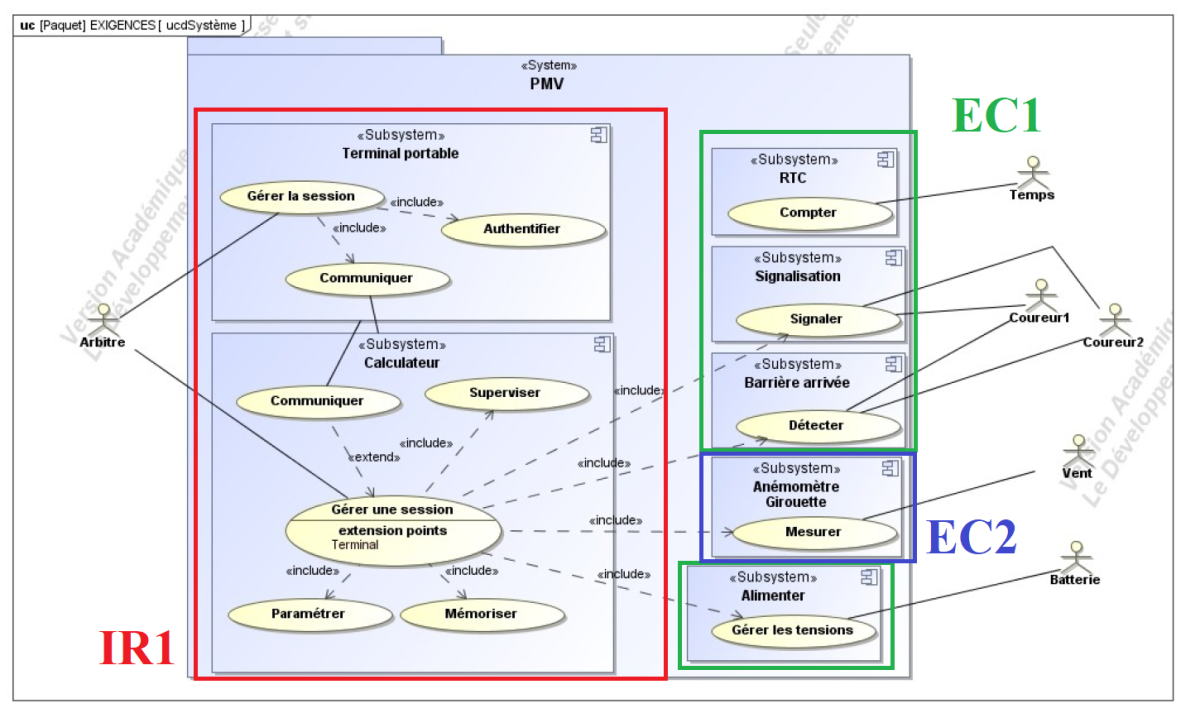

Diagrammes SysML
Complément : Dossier de la revue finale 2022 et Projet KiCAD
Dossier final de la version 2022, Projet KiCAD et programmes Rpi
Texte légal : Largeur piste athlétisme 1,22m
Largeur piste athlétisme 1,22m :

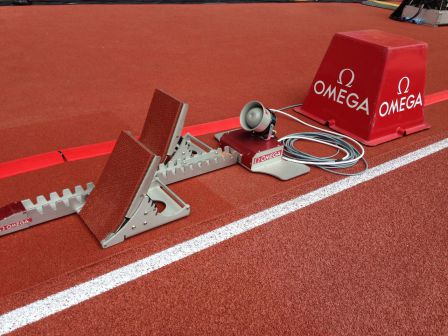

Haut-parleur derrière les starting block :
Anémomètre :
|  |
Exemple : Exemples de solutions commercialiées

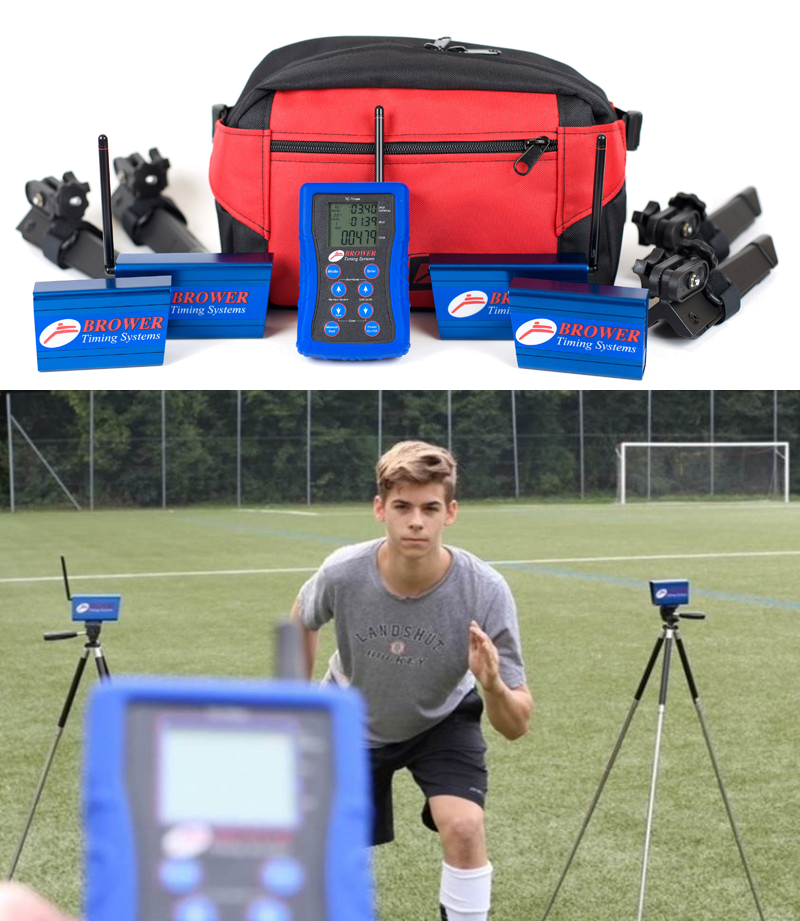

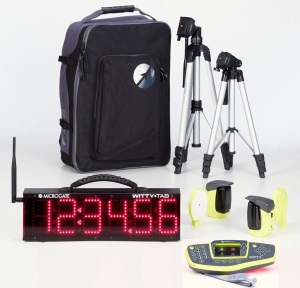

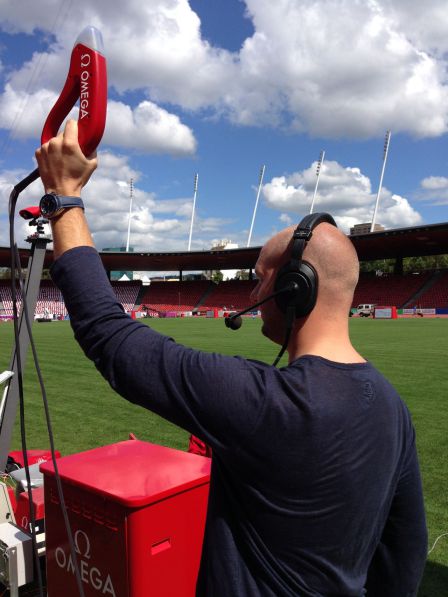

Exemples de solutions commercialisées
|  |
|  |
Complément : Raspberry Pi 3

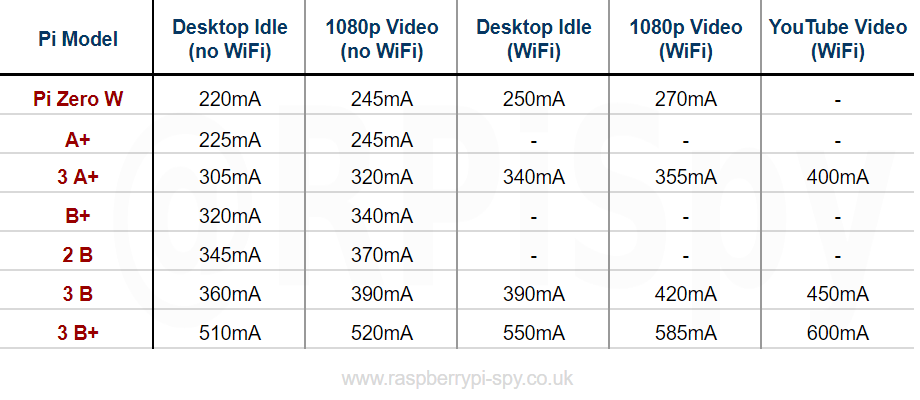

Complément : Consommation Raspberry Pi
Complément : Ajout d'une antenne Wi-Fi sur RPI

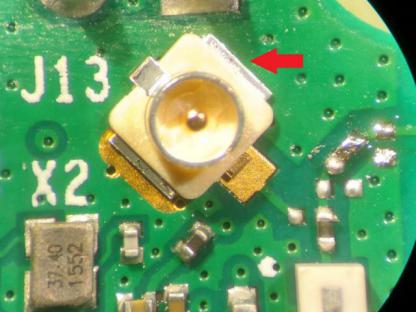

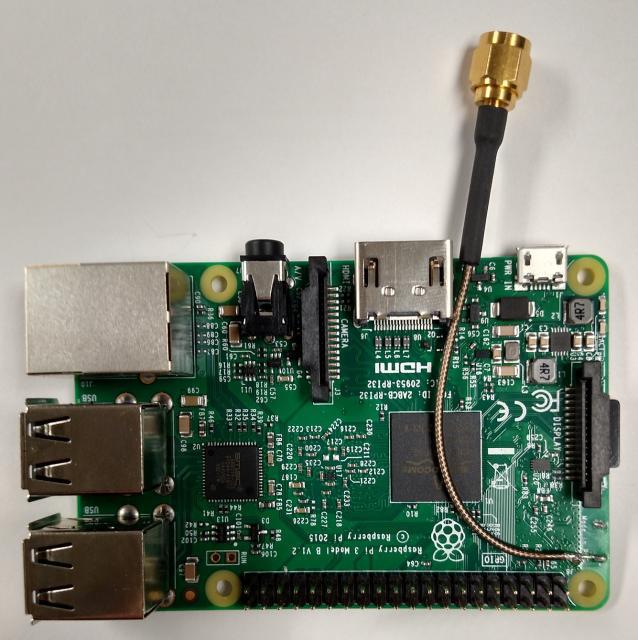

Ajout d'une antenne Wi-Fi sur RPI : |  |
Complément : Ecran Raspberry Pi 7pouces

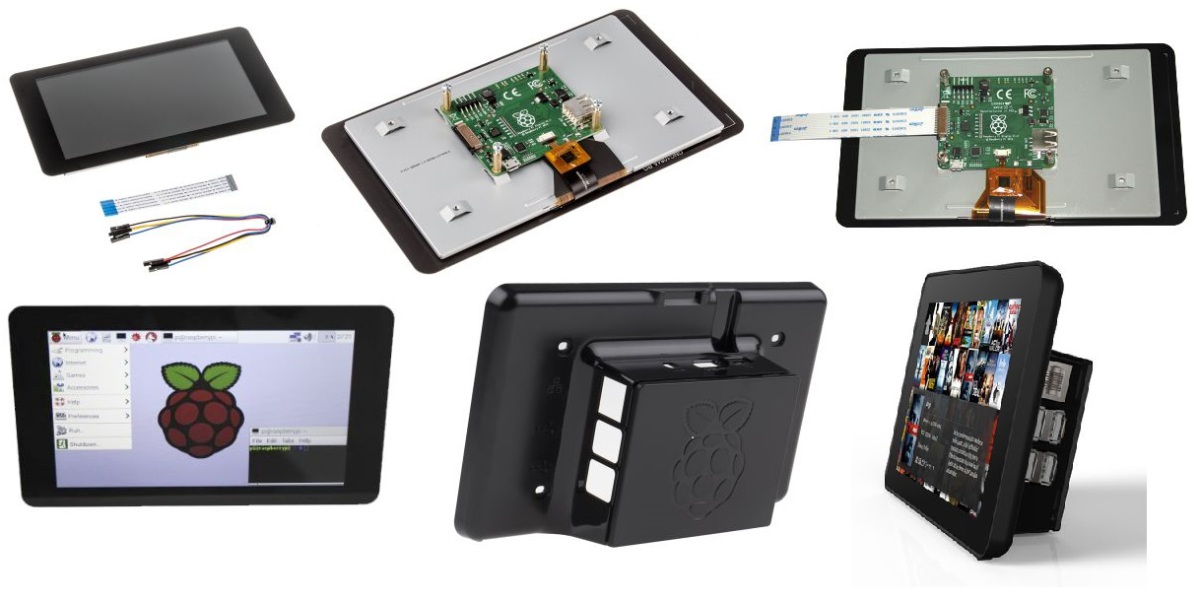

Ecran tactile 7 pouces pour Raspberry Pi

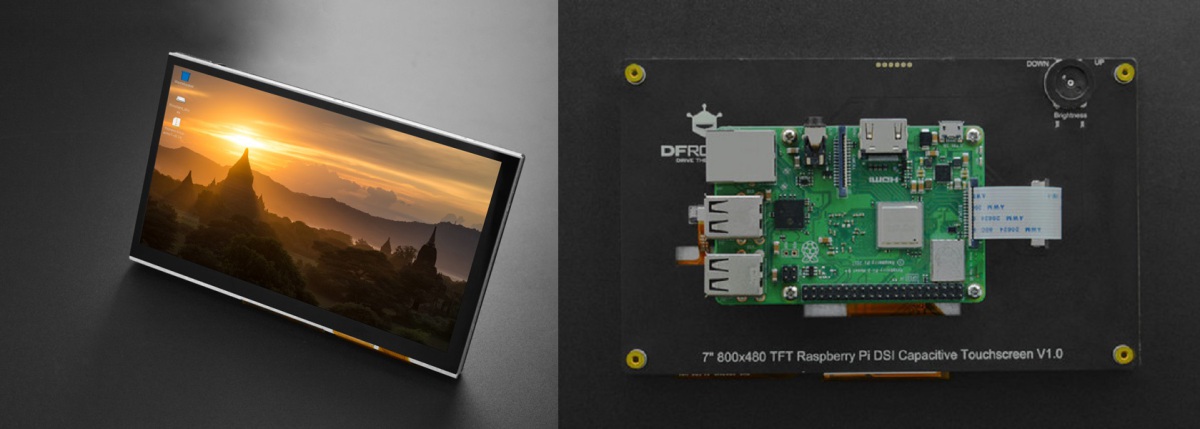

DFRobot :7” 800x480 TFT DSI Capacitive Touchscreen (Compatible with Raspberry Pi 4B/3B+/3B)
Complément : Anémomètre à tester

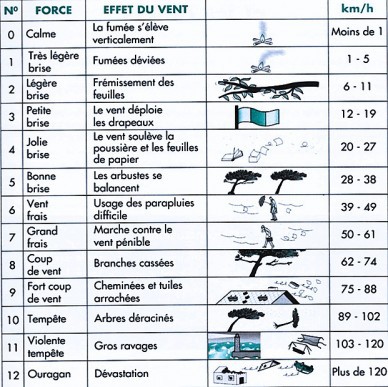

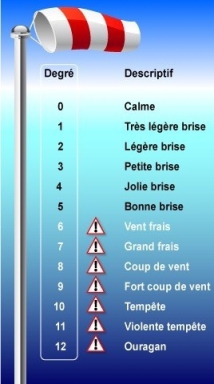

Vitesse du vent
Vitesse du vent et homologation des records en athlétisme : wikipédia

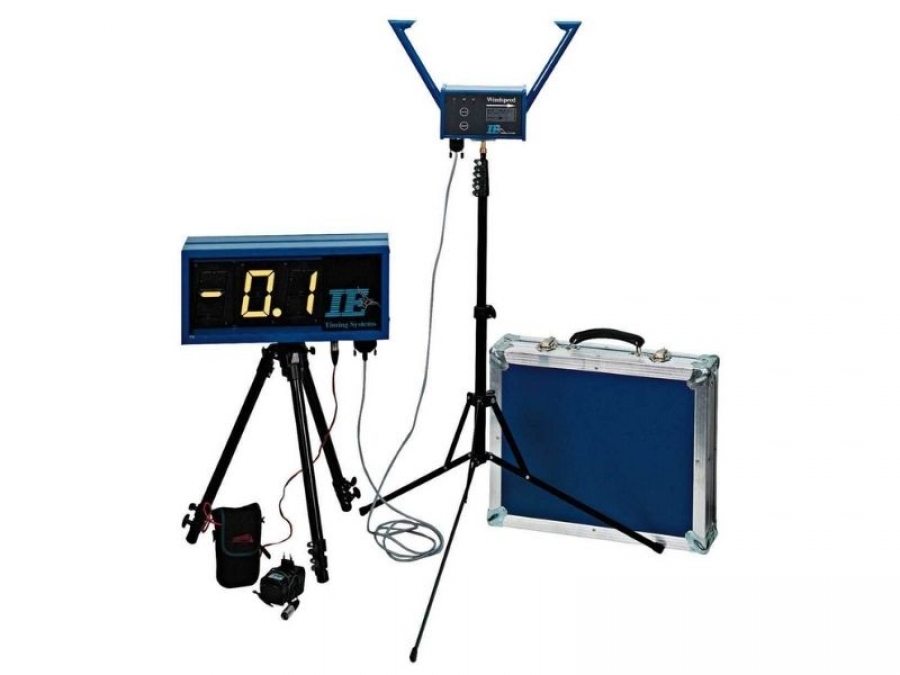

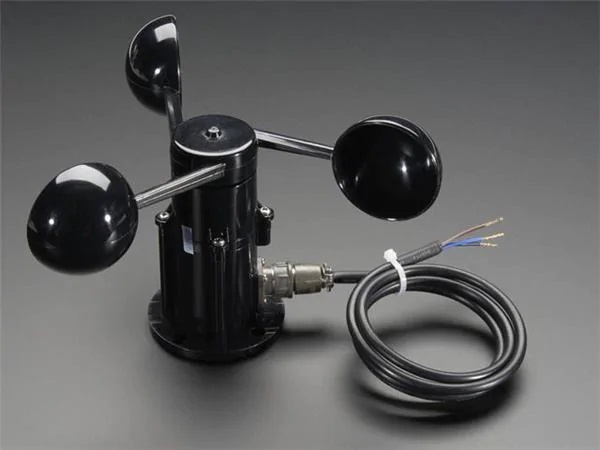

Anémomètre à tester
Conversion du signal issu de l'anémomètre :

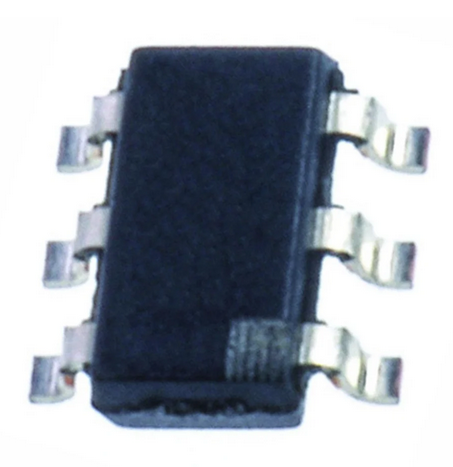

ADC : ADC101C021CIMK/NOPB Critères de choix :
|  |
Référence de tension pour l'ADC, et alimentation pour ce même ADC : REF3133 3,3V
|  |
Amplificateur opérationnel utilisé en suiveur ou amplificateur entre l'anémomètre et l'ADC : LMP7731 Composant proposé dans la notice d'application de l'ADC101C021 |  |
Complément : Capteur photoélectrique Rétro-réfléchissant à tester
Capteur photoélectrique Rétroréfléchissant à tester
 |
 |

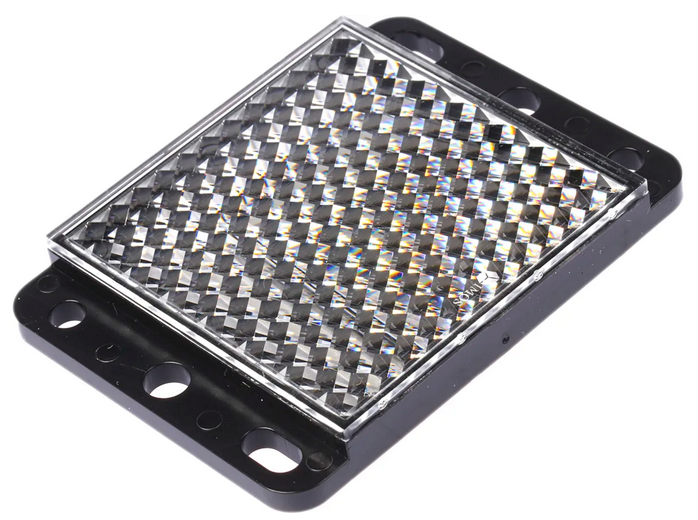

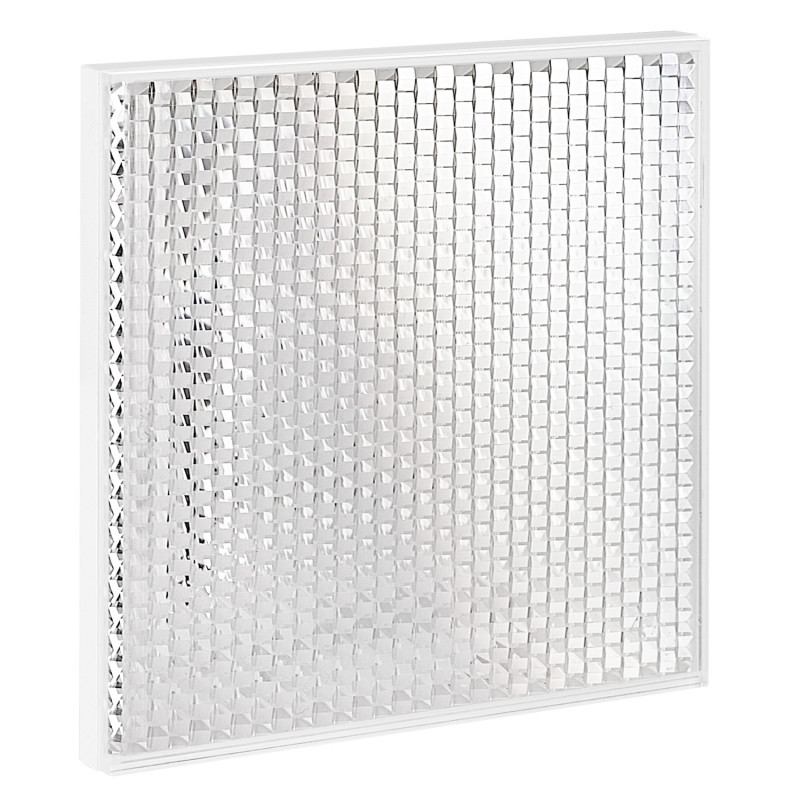

XUZC50 : Réflecteur Télémécanique série XU |  |
XUZC100 : Schneider OsiSense XU |  |
Complément : Capteur réfléchissant à réflexion directe
Capteur réfléchissant à réflexion directe

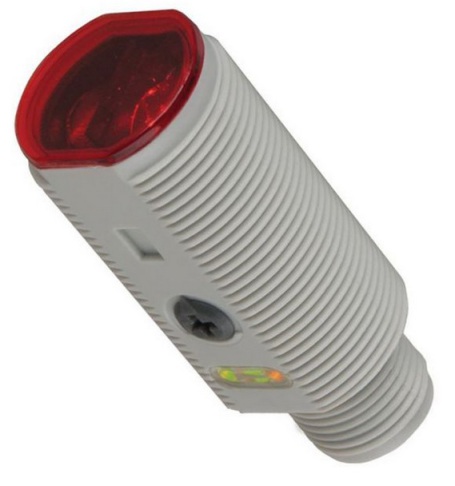

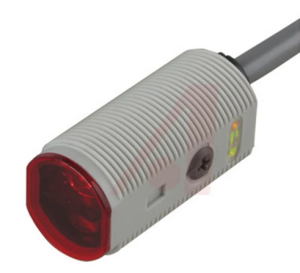

PA18CAD10NASA (version NPN câble) PA18CAD10PASA (Sortie PNP version câble) |  |
PA18CAD10NAM1SA (version plug) |  |

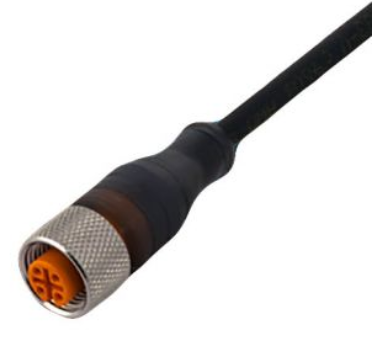

CONB14NF-S10 (câble pour version plug) |  |
Complément : Transistor NMOS
PMBF170,215 |  |
2N7002 | |
Complément : Indice de protection : IP

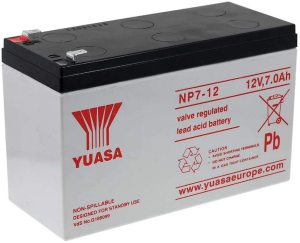

Complément : Batterie 12V à tester
 |

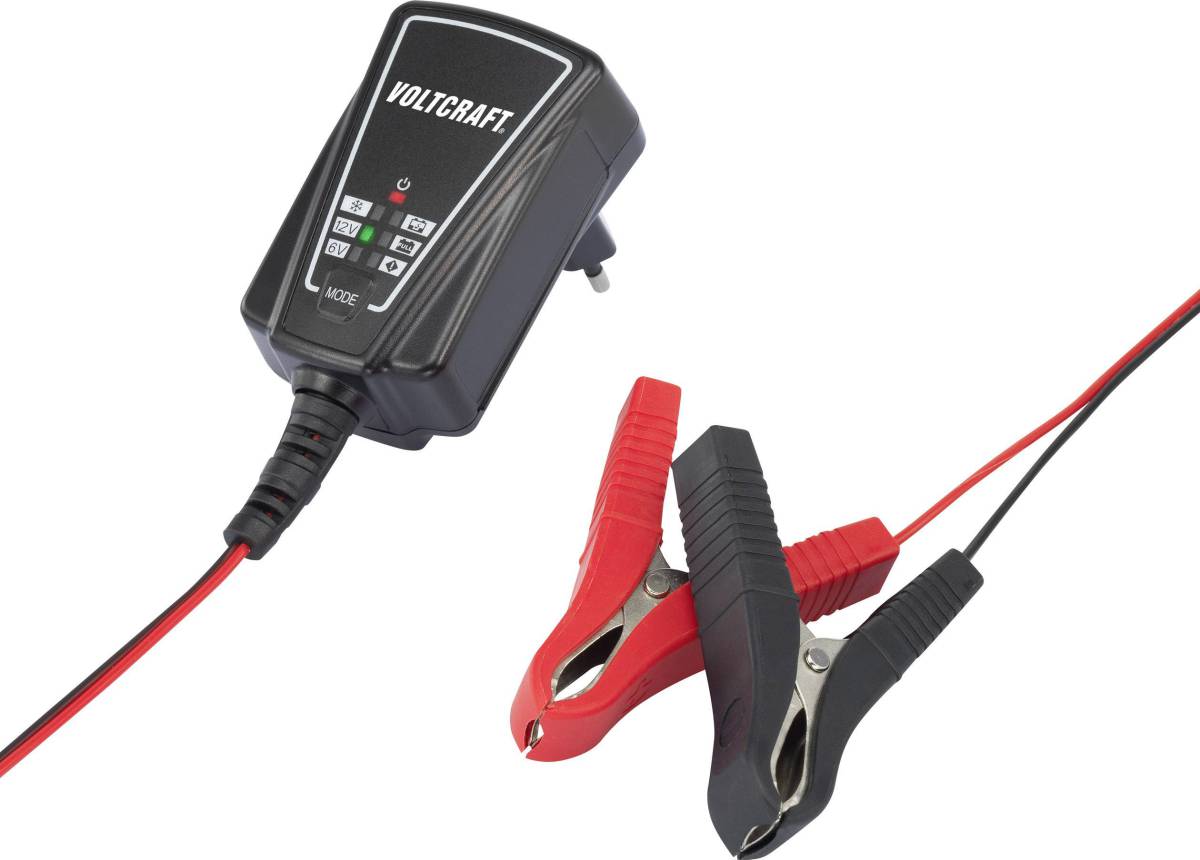

Chargeur de batterie Voltcraft BC1001 |  |
Complément : Voyants pour starter à tester
Voyants pour starter à tester

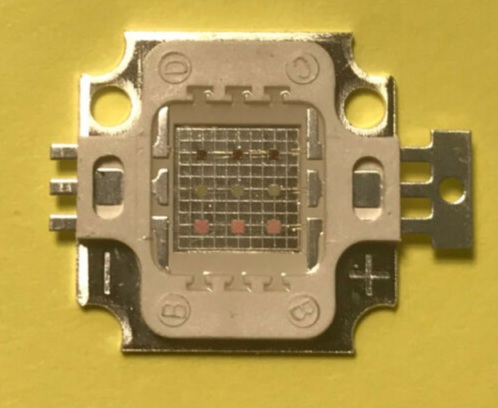

LED RGB 10W :

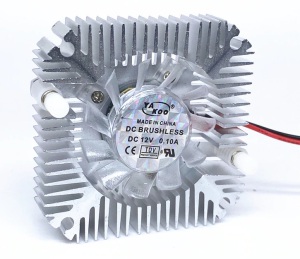

Liens vers des vendeurs : |  |
HTC10S - Pâte de transfert thermique, Sans Silicone : |  |
Transistor MOSFET MGSF2N02ELT1G : |  |
Complément : Buzzer
Buzzer
Portée 50 mètres.

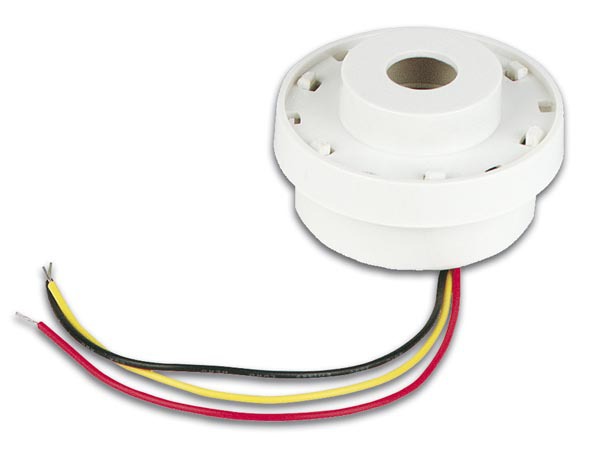

Buzzer SV1
|  |
Complément : Haut-parleur Wi-Fi autonome
Haut-parleur Wi-Fi autonome

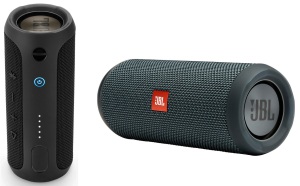

JBL Flip Essential : |  |
Complément : Horloge temps réel
Horloge temps réel
DS3231S#T&R (boîtier 8 broches indisponibles) : |  |
Porte pile bouton 3V :

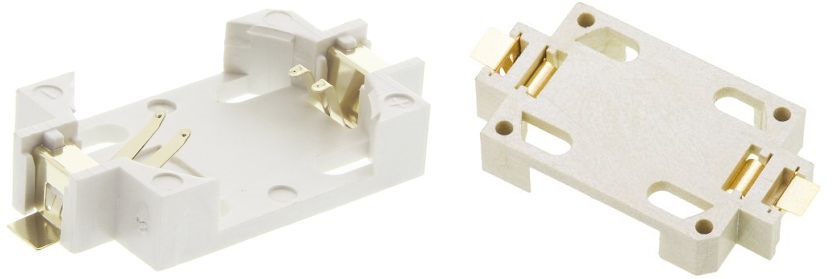

Keystone 1060 : |  |
Complément : Régulateur 5V à découpage
Régulateurs 5V 1A à découpage à tester

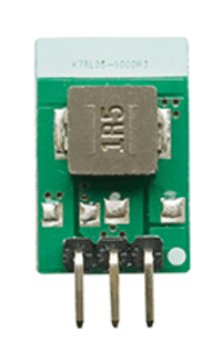

Régulateur à découpage RS |  |
TSR 1-2450 Traco Power |  |
RS K7805T-1000R3 |  |
Complément : Girouette

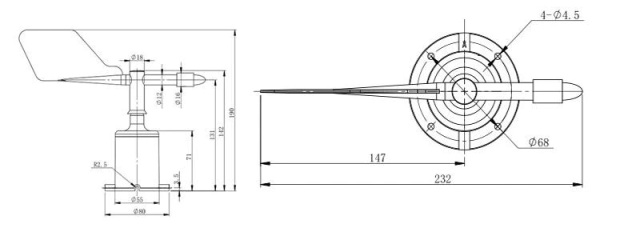

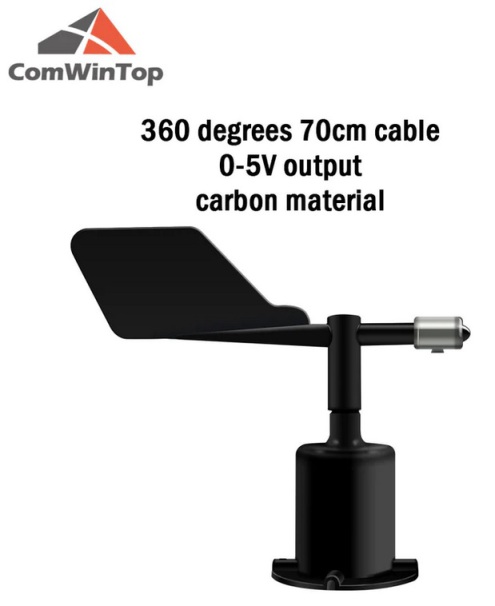

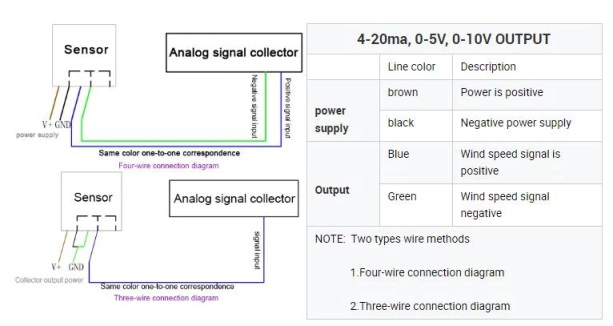

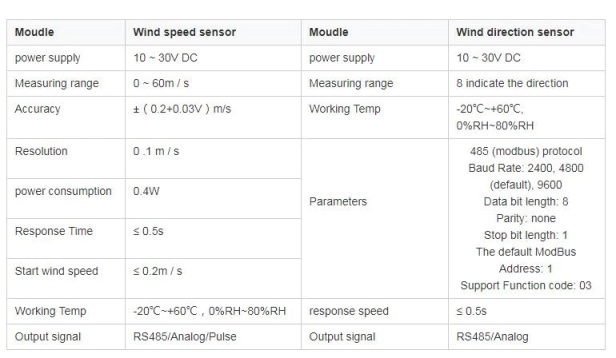

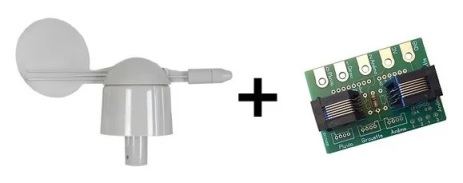

Girouette ComWinTop 360° 0-5V : |  |
 |
Complément : ADC MAX11607
ADC MAX11607 : |  |
Complément : Amplificateur opérationnel LM842
Critères de choix de l'amplificateur :
Type de sortie : Rail to rail
Plage d'alimentation de 2,7V à 12V
Type d'alimentation : simple
Type d'amplificateur : CMOS
Slew rate typique ≥ 0,8V/µsec
Boîtier CMS : mais pas trop difficile à souder
Nombre de canaux par boîtier : 2
Bande passante unitaire 100KHz
Complément : Référence de tension pour l'ADC : LM4040 3.0V
Référence de tension pour l'ADC : LM4040 3.0V 0,2%
| |
Complément : Régulateur à découpage ajustable
Régulateur à découpage ajustable

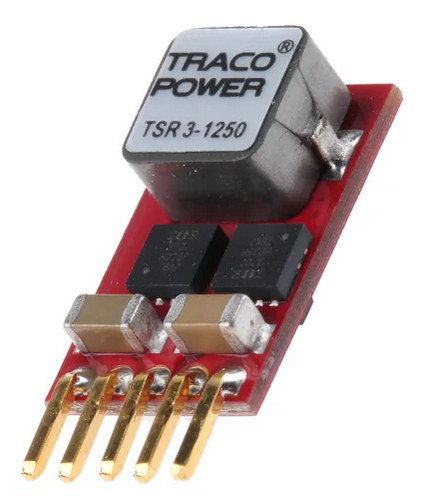

TSR 3-1250 ou TSR 3-1250A Critères de sélection :
|  |
Complément : Projets KiCAD des étudiants
|  |
| |
