Projet 4 : EDACUB (Enregistreur de Données Autonome à Consommation Ultra Basse)

Texte légalDossier de présentation du projet

Fiche individuelle de lancement du projet :

Texte légalInteractions IR ↔ EC

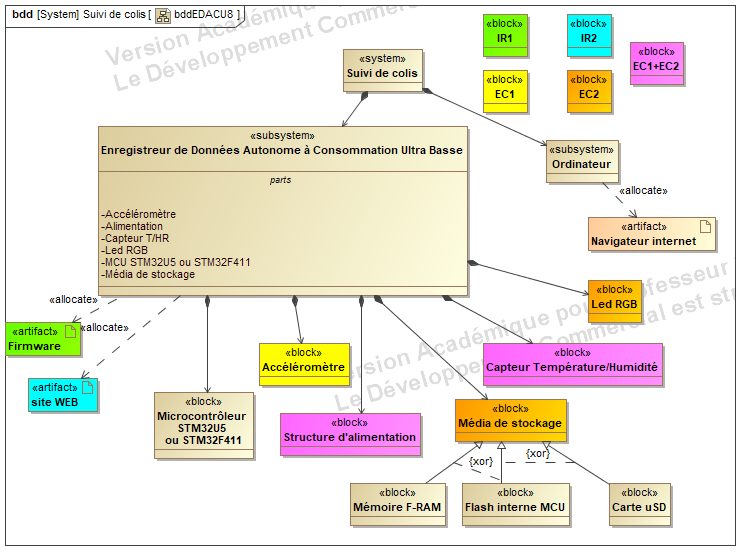

Diagrammes SysML

ComplémentEntreprise Metraware

ComplémentDocuments ressources de M. Defrance

ComplémentMicrocontrôleur STM32U5

Ressources vidéo sur mise en œuvre : Voir la VidéoTech

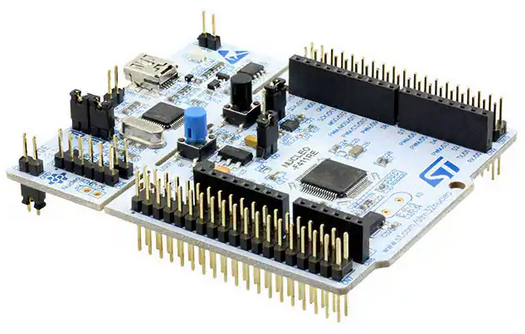

ComplémentProgrammation d'une application avec STM32 depuis une carte NUCLEO

ComplémentProgrammation d'une application avec le programmateur / debugger STLINK V3

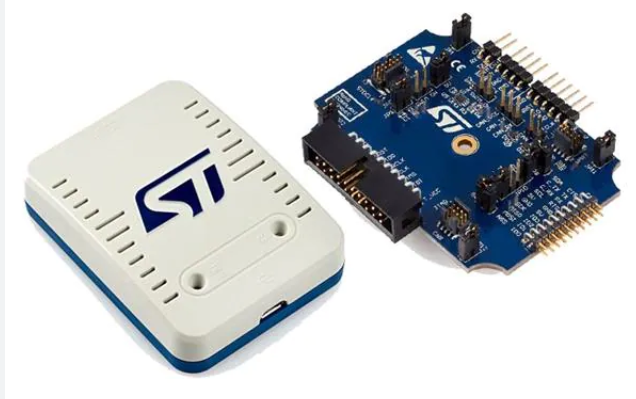

Programmation d'une application avec le programmateur / debugger STLINK V3

Programmation d'une application avec le programmateur / debugger STLINK V3

ComplémentQuartz 8MHz

Quartz 8MHz : LFXTAL031818Bulk

ComplémentQuartz 32,768KHz

Quartz 32,768KHz : ABS25-32.768KHZ-6-T

ComplémentCapteur de température SHT21

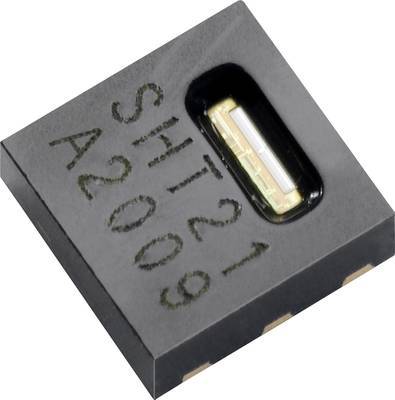

SHT21 :

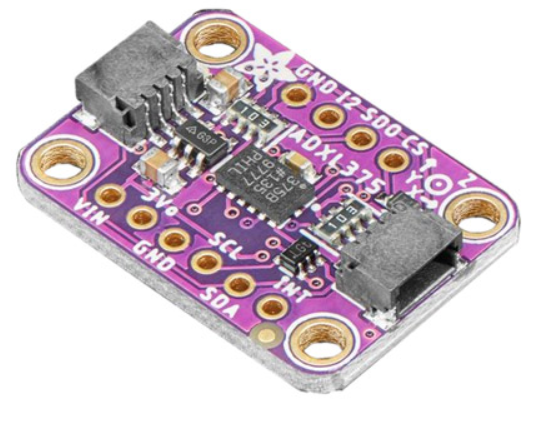

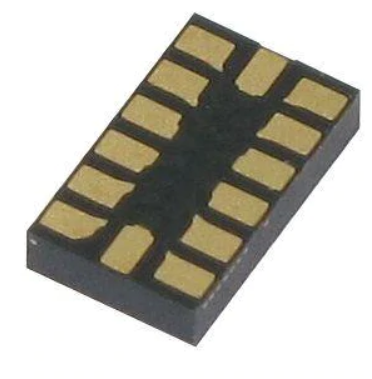

ComplémentAccéléromètre utilisé en détecteur de chocs

Accéléromètre utilisé en détecteur de chocs

Breakout pour câblage rapide :

  • Alimentation: 3,3 et 5 Vcc

  • Interface I2C :

  • Interface SPI : sur pastilles femelles au pas de 2,54 mm

  • Adresse I2C: 0x53

  • Plage de mesure: ± 200 g

  • LED d'alimentation

  • Sortie 3,3 Vcc/100 mA

  • Broches d'interruption

ComplémentADXL345

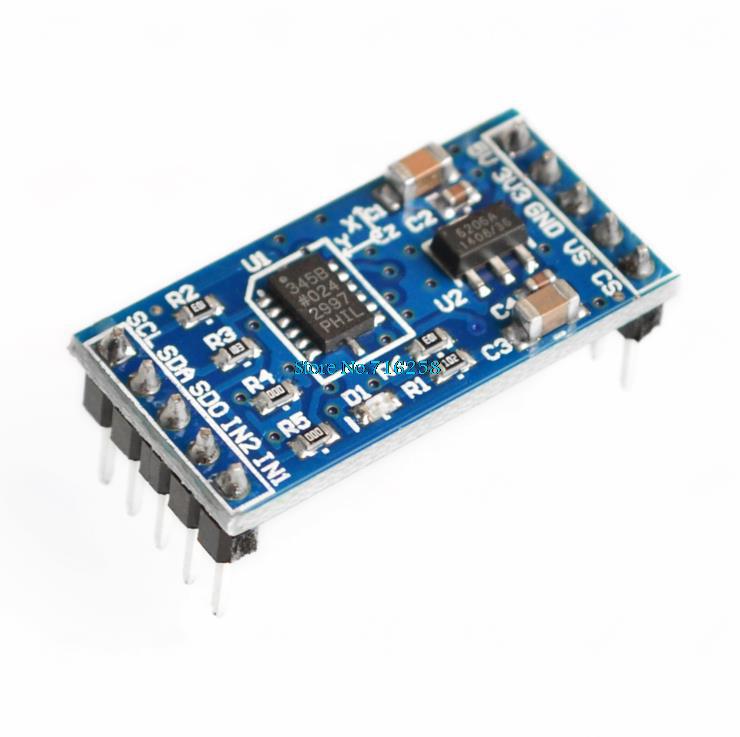

Breakout pour câblage rapide

ComplémentCapteur de chocs et de vibrations à ressorts

Capteur de chocs et de vibrations à ressorts

Capteur de vibration TC-SW-58010P :

ComplémentMémoire FRAM

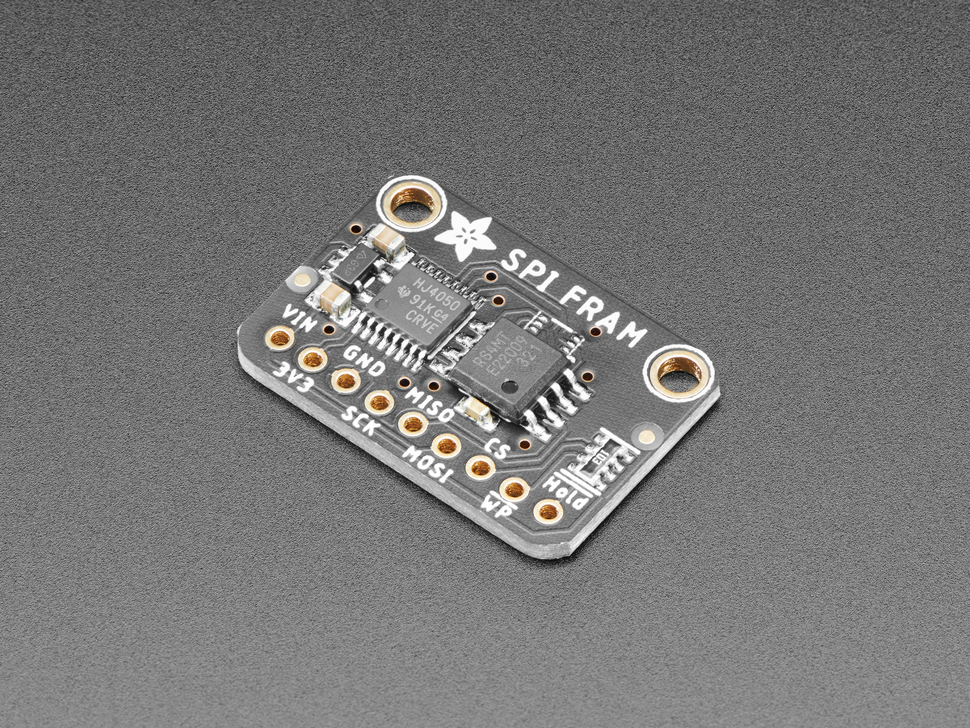

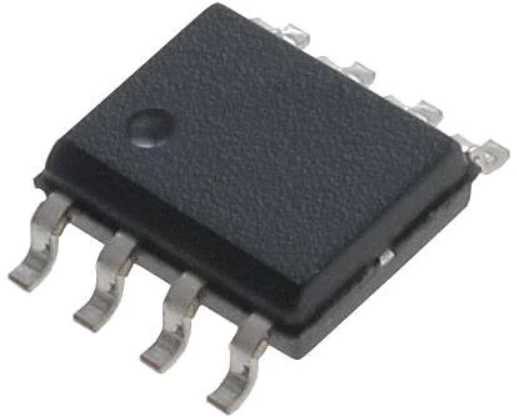

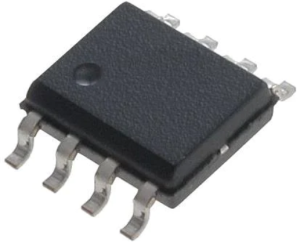

Breakout Adafruit 4719 : MB85RS4MT 4 Mbit / 512 KBytes

ComplémentProgramme de mesure de durée sur Arduino Uno

ComplémentSupercondensateur pour les premiers essais

upercondensateur pour les premiers essais

ComplémentConnecteur USB mâle avec bornier pour essais charge supercondensateur

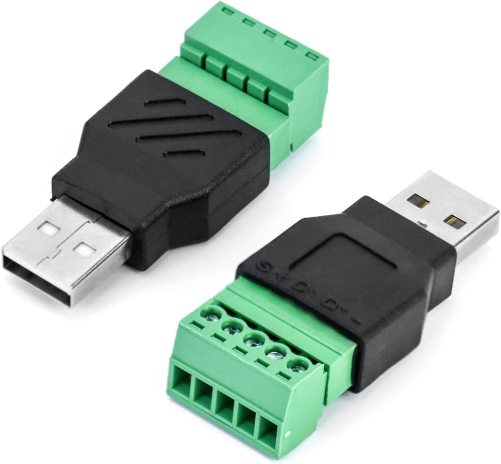

Connecteur USB mâle avec bornier pour essais charge supercondensateur

ComplémentRégulateur 3,3V de commutation RS

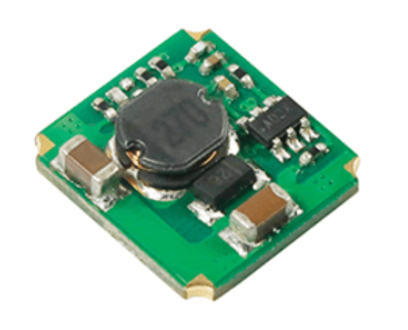

Régulateur 3,3V de commutation RS :

ComplémentConnecteur Mini USB Femelle type B

Connecteur Mini USB femelle type B :

ComplémentLED RGB faible consommation

Critères :

  • LED RGB

  • Faible consommation

  • CMS

  • Tension de seuil la plus faible possible

ComplémentLecteur Carte micro-SD

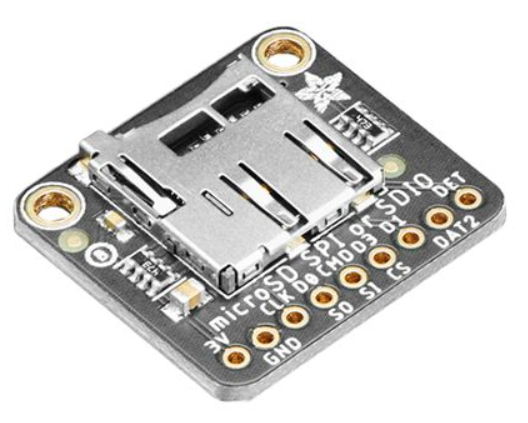

Lecteur Carte micro-SD

ComplémentSMU : Source Meter Unit

SMU : Source Meter Unit

Exemples de fabricants :

Complément

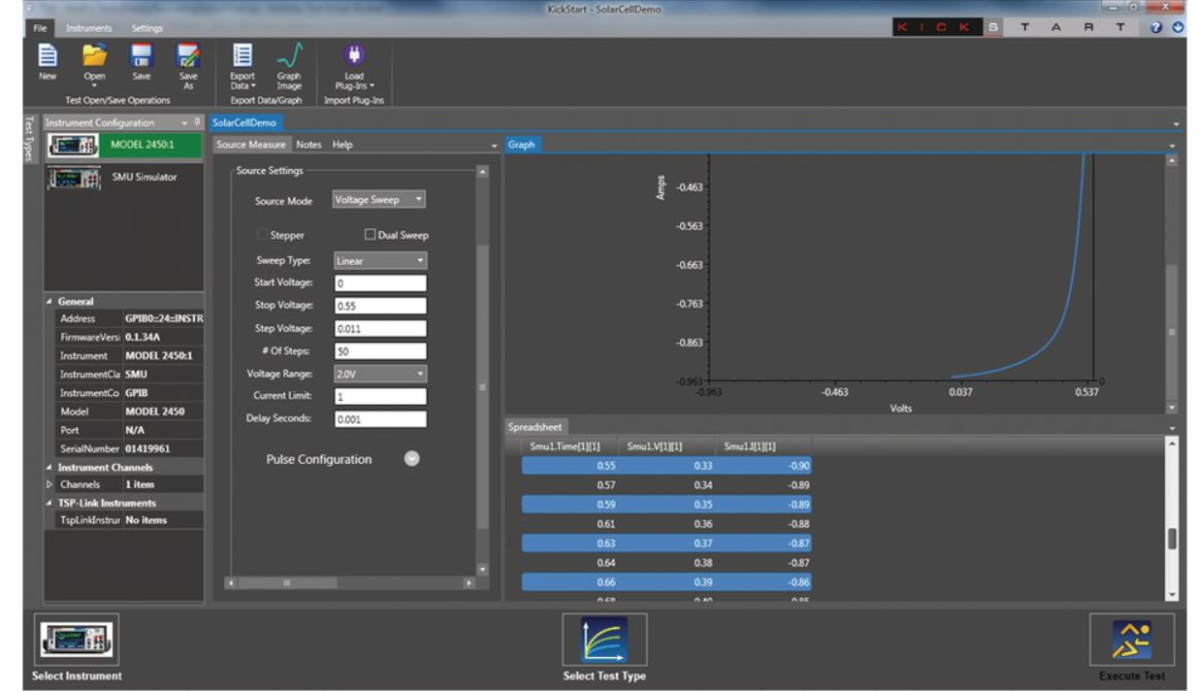

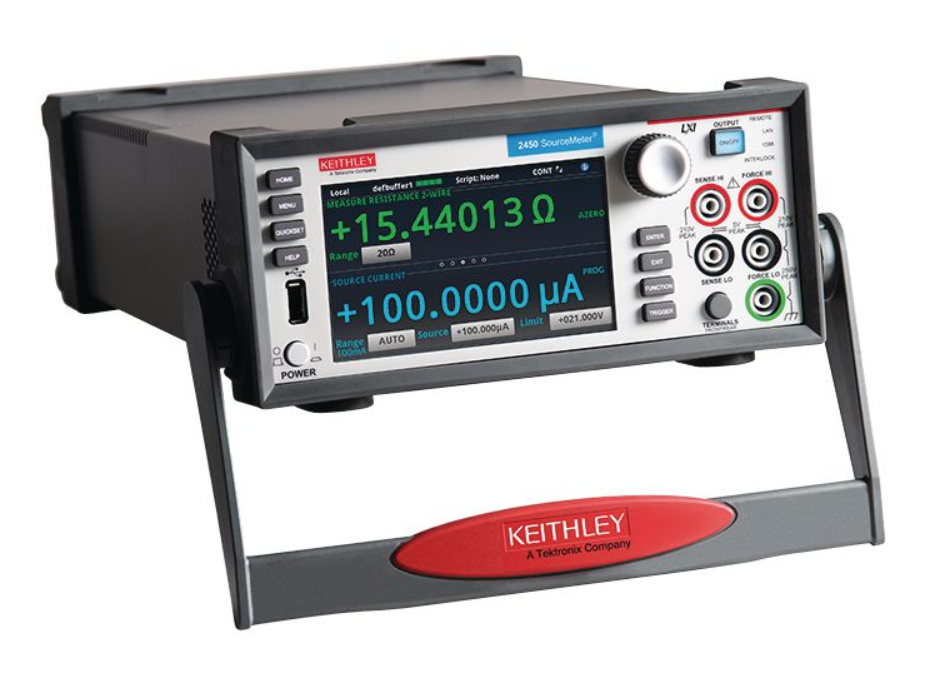

Sourcemeter SMU KEITHLEY 2450 :

ComplémentProjets KiCAD des étudiants

  • Guillot Kilian / Tnifas Abdessalam : Carte STM32 avec capteur température/humidité relative, détection de choc, mémoire F-RAM et SD Card, superCondensateur. Projet KiCAD

ComplémentDossier revue de projet EDACUB 2023
