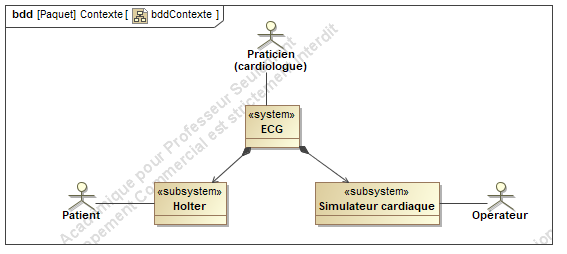

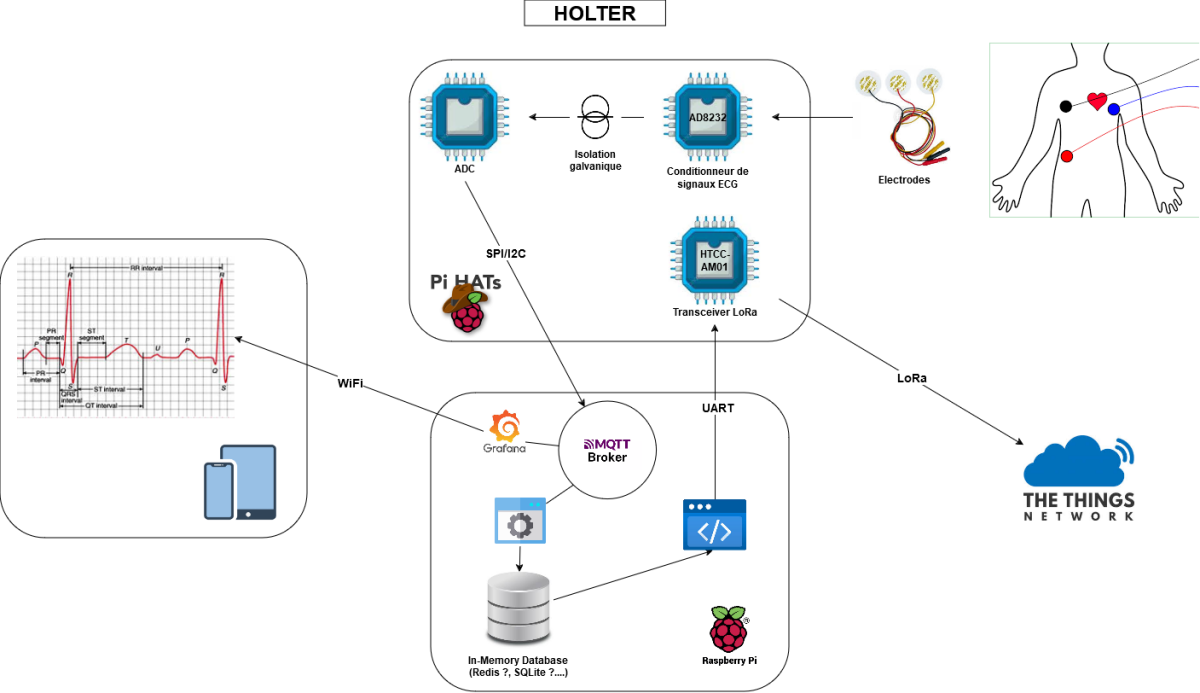

Complément : Simulateur ECG du CERI

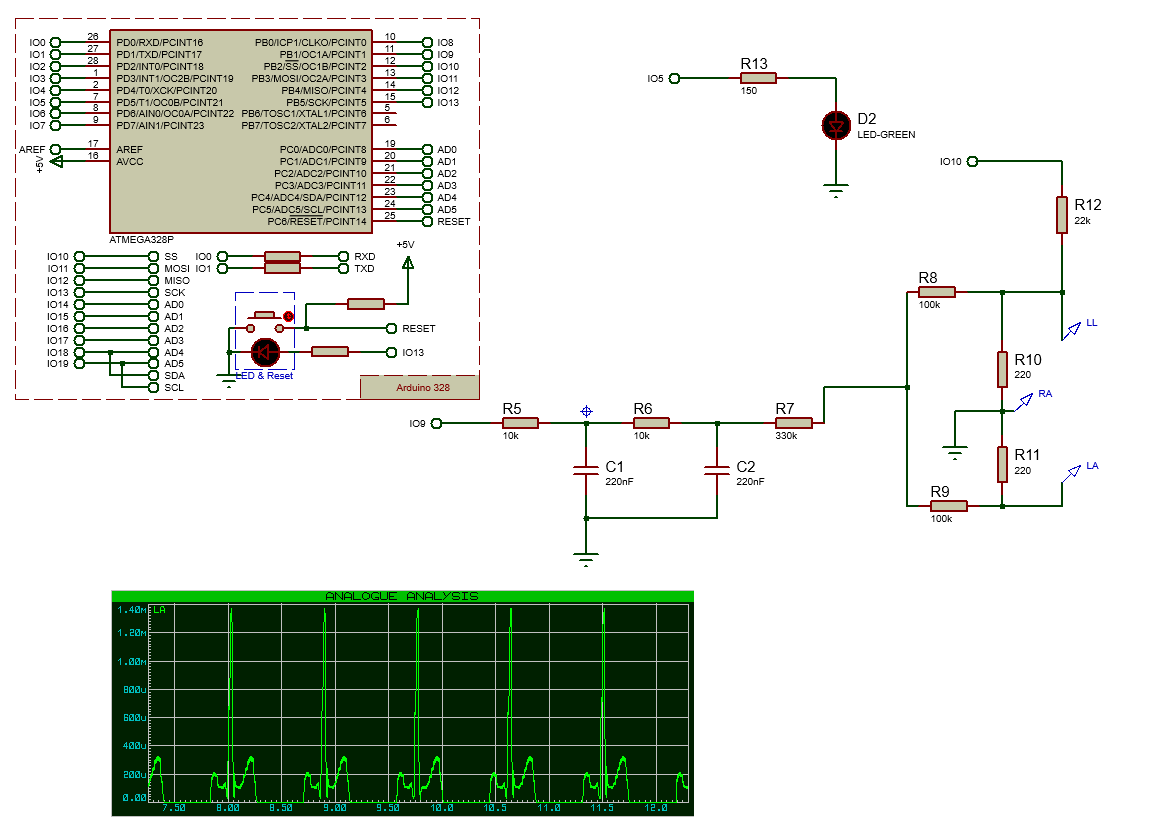

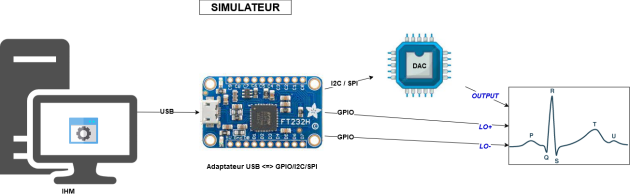

Simulateur ECG du CERI :

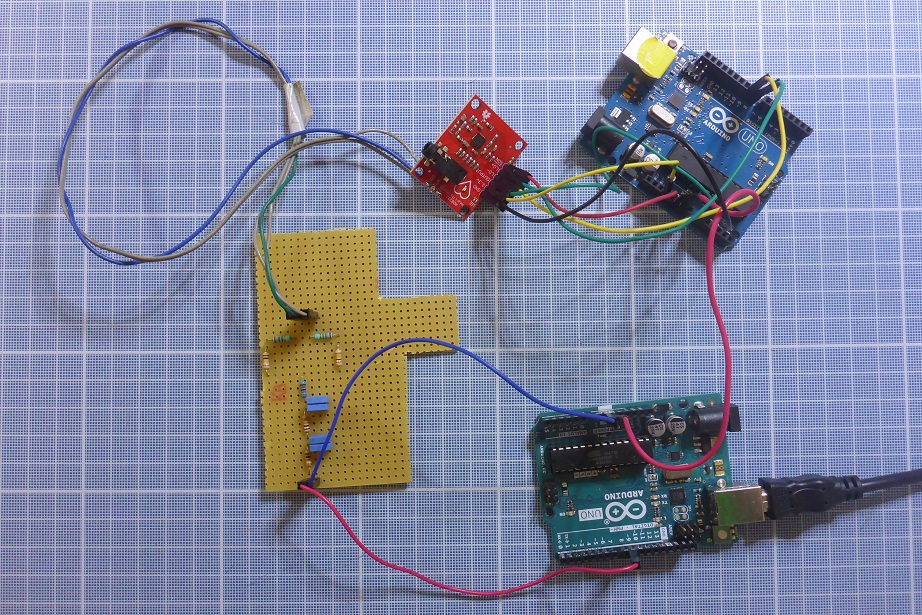

! le câblage réel est légèrement différent du schéma ci-contre. Voir la maquette

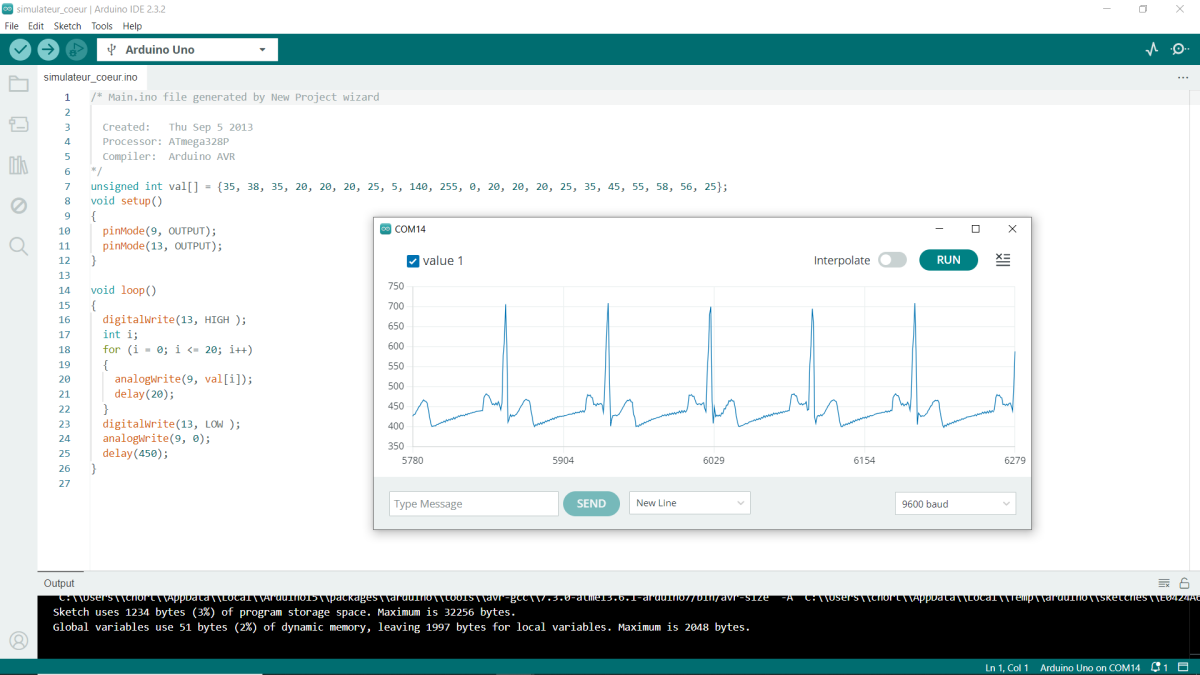

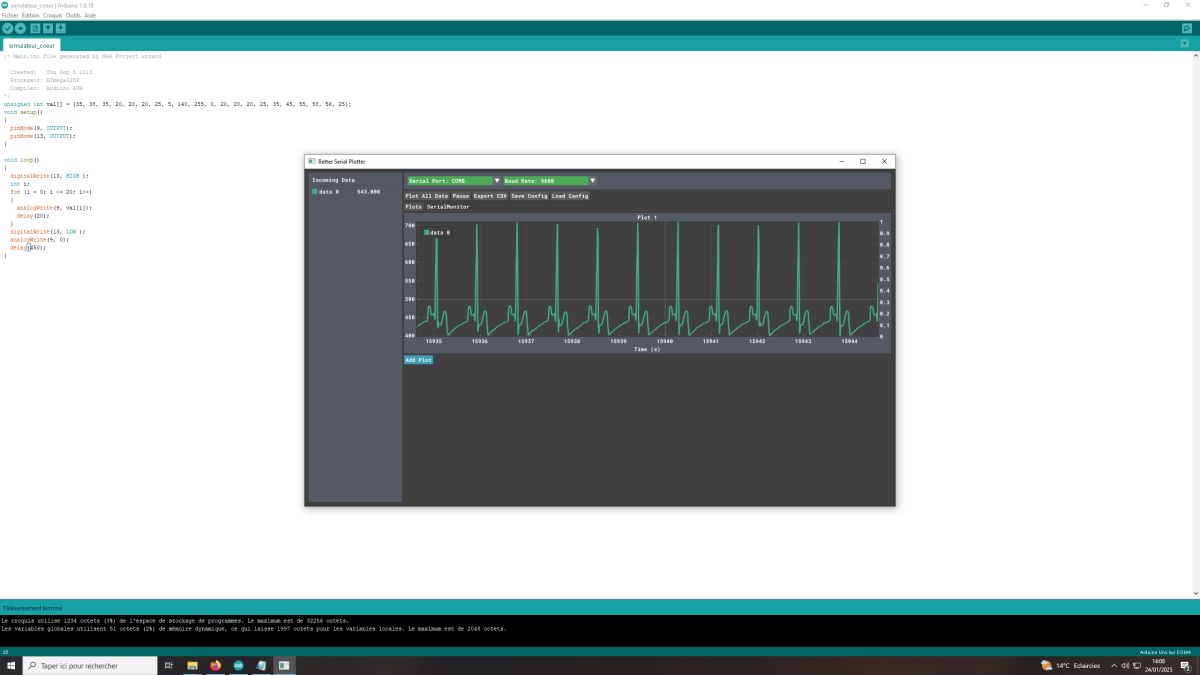

Modification possible de la taille de l'historique de Serial Plotter, voir cette vidéo Selon le PC le chemin peut être différent : C:\Program Files\Arduino IDE\resources\app\lib\backend\resources\arduino-serial-plotter-webapp\static\js
Better Serial Plotter
Complément : Site de M. Defrance sur le projet.
Complément : ECG
Société Française des Infirmier(e)s Anesthésistes

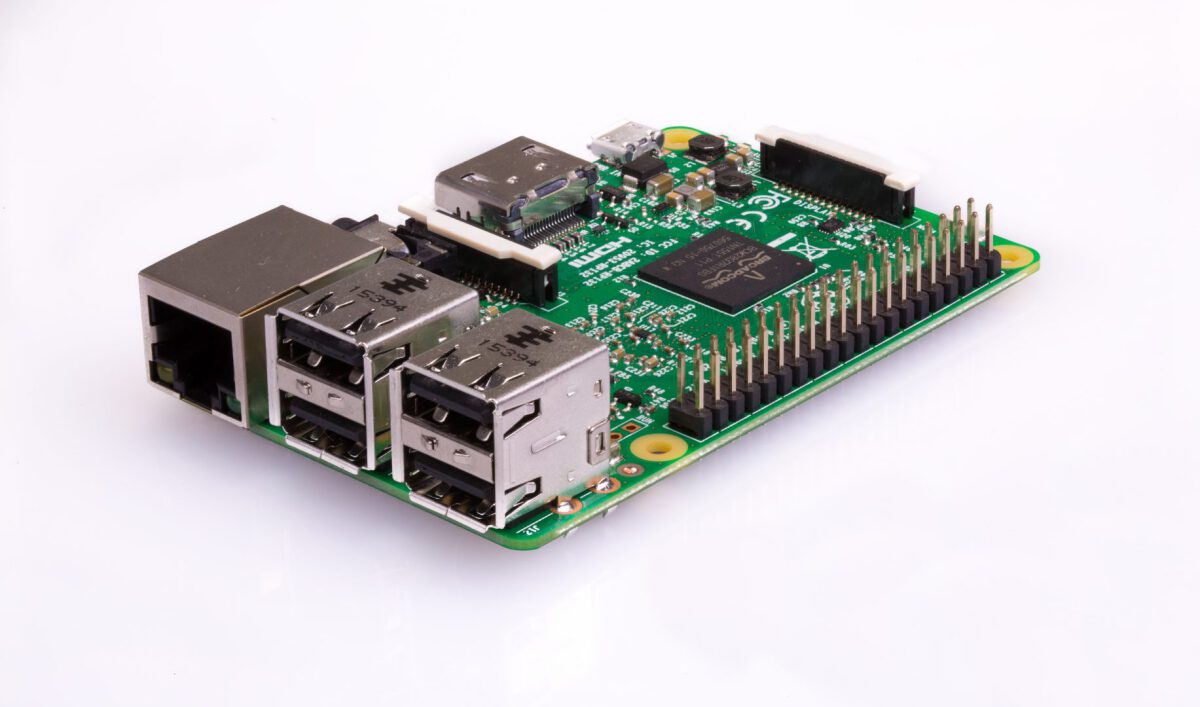

Complément : Raspberry Pi 3
Complément : Capteur de pouls

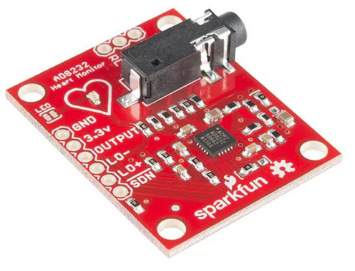

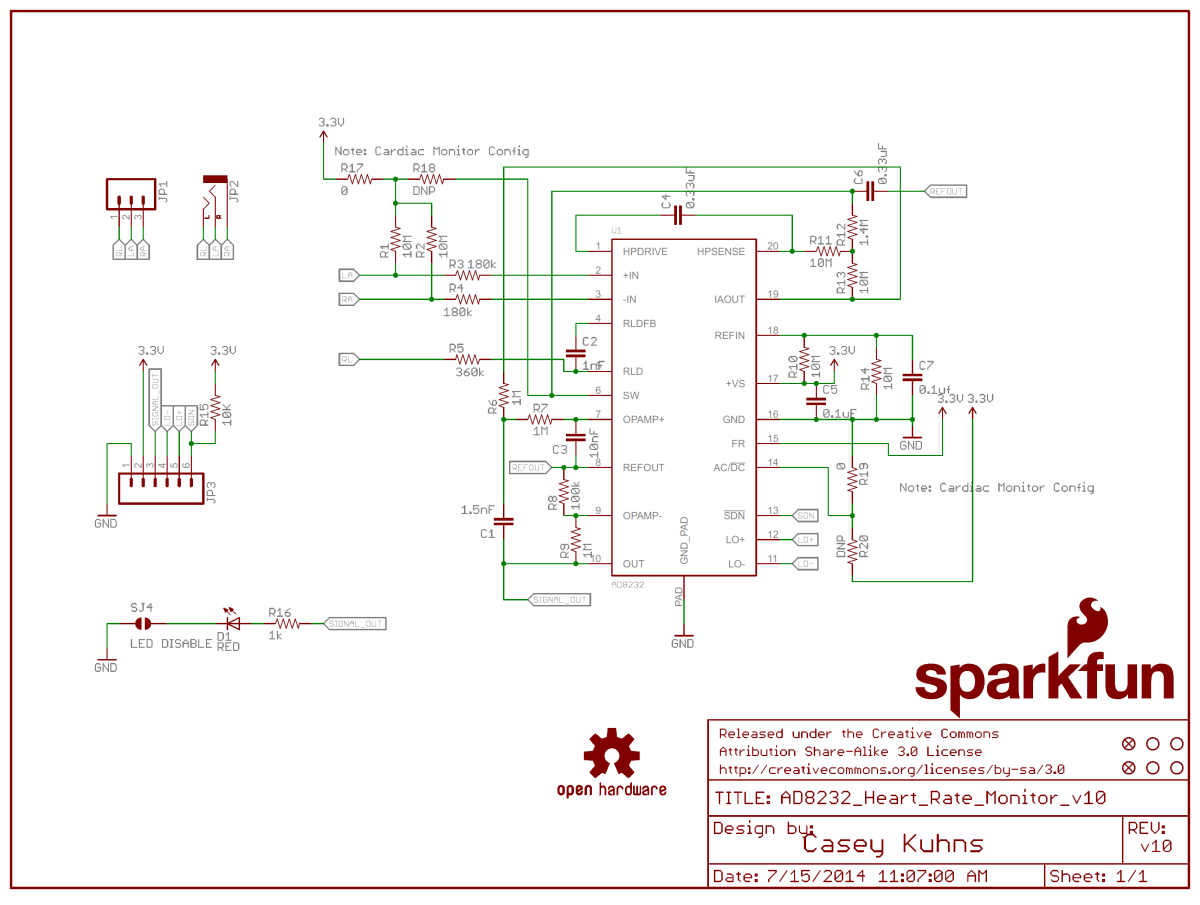

Capteur de pouls Sparkfun SEN-12650 :
Amplificateur d'instrumentation AD8232 :

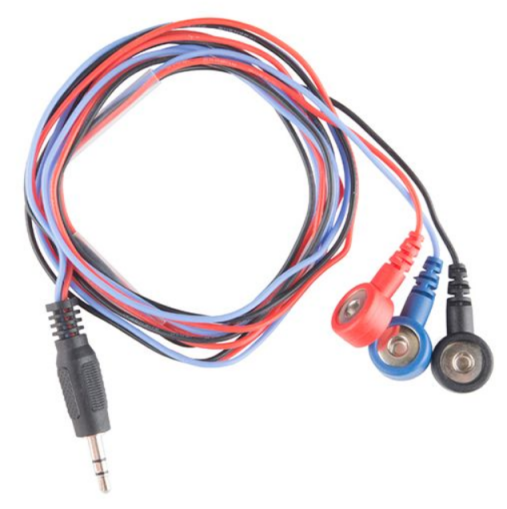

Cordon CAB-12970 :

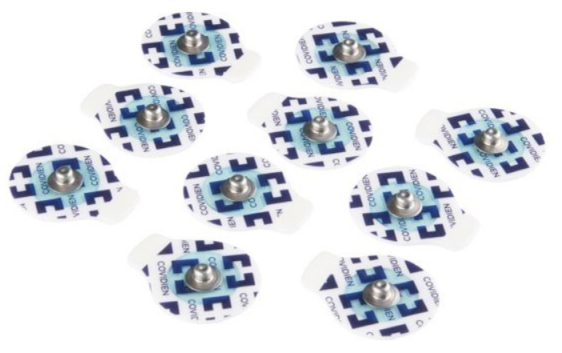

Pads à électrodes SEN-12969 :
Complément : Patient leakage isolation
Patient leakage isolation :
Classifications Body (B), Body Floating (BF), Cardiac Floating (CF)
Liens sur le sujet :
Electrodes for ECG Measurement | Limb and Floating Electrodes (vidéo)

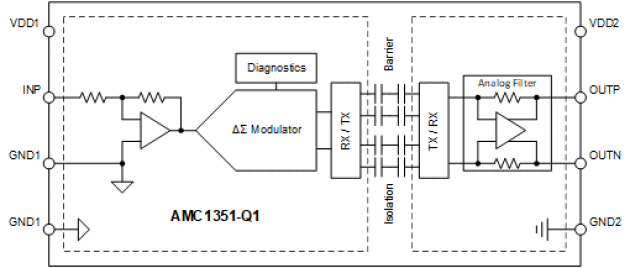

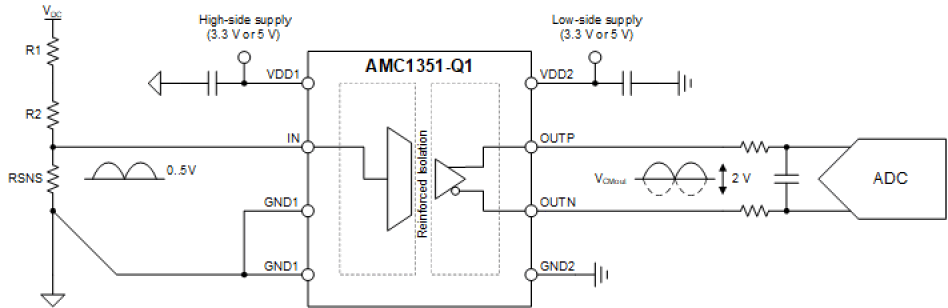

Complément : Amplificateur isolé
Complément : ADC MAX11100

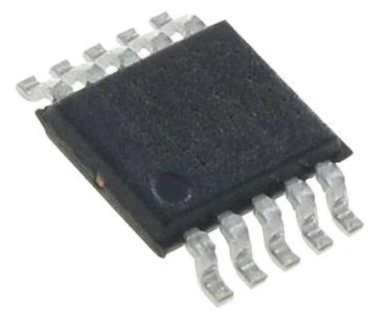

ADC MAX11100
Lien vers librairie Arduino (pas directement intégrable dans l'IDE Arduino)
Exemple de programme Arduino s'inspirant de la librairie précédente [zip]
Référence de tension pour l'ADC : REF3133 3,3V
Critères :
- Peut alimenter l'ADC101
- Alimentation possible sous 5V
- Bonne précision : 0,2%
- Disponibilité
- Prix
Complément : CubeCell – AM01 Module (V2) 868MHz

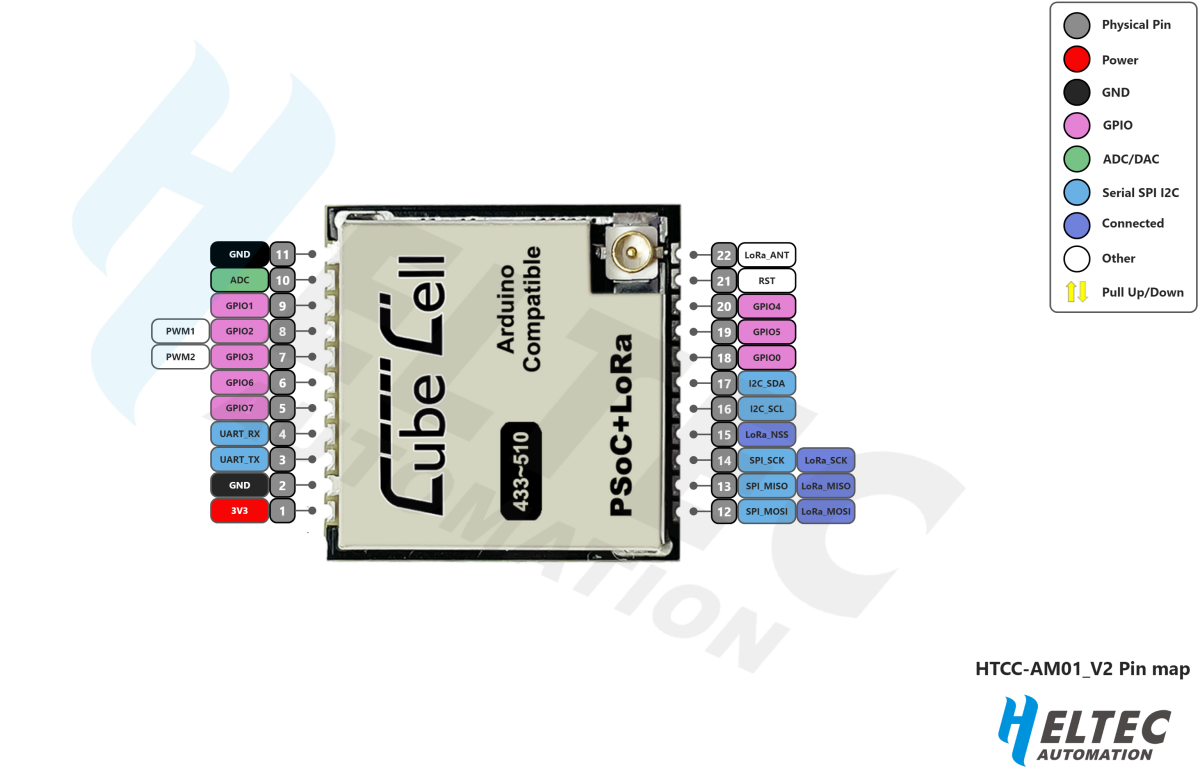

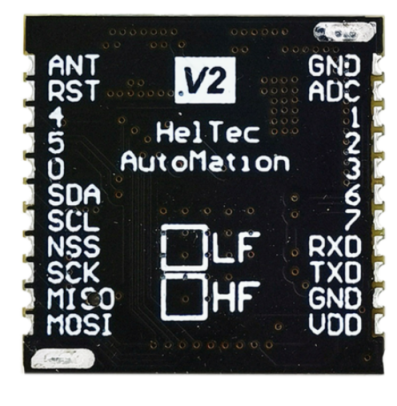

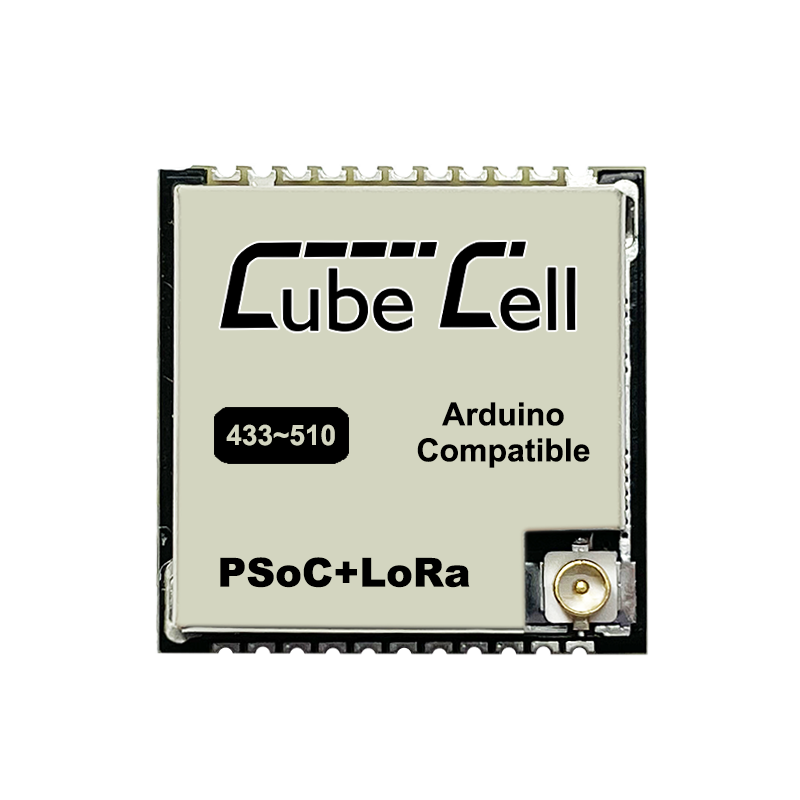

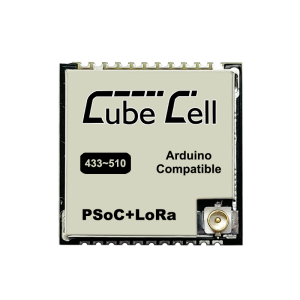

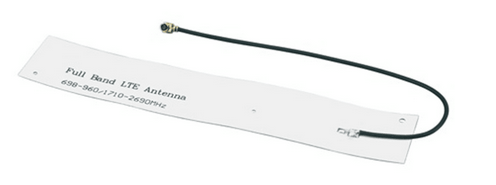

CubeCell – AM01 Module (V2) 868MHz :
Installation de l'environnement de développement sur IDE Arduino
Page CubeCel Série Quick Start : lien

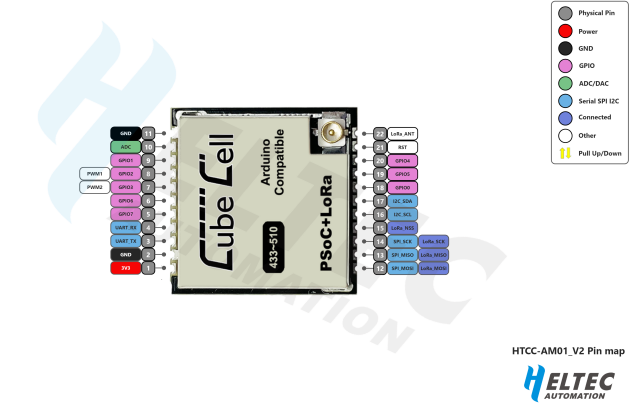

Complément : Ressources schématiques LoRa Heltec HTCC AM01
Ressources schématiques LoRa Heltec HTCC AB01 et HTCC AM01
HTCC-AB01_SchematicDiagram [pdf] version out of phase (Lien site d'origine)
HTCC-AB01_V2_SchematicDiagram [pdf] version actuelle (Lien site d'origine)
HTCC-AM01_Reference_Design(Arduino) [pdf] (cubecell en mode autonome et non commandé via des commandes AT) (Lien site d'origine)
HTCC-AM01_Reference_Design(AT) [pdf] (schéma de référence pour une utilisation en mode Commande AT) (Lien site d'origine)

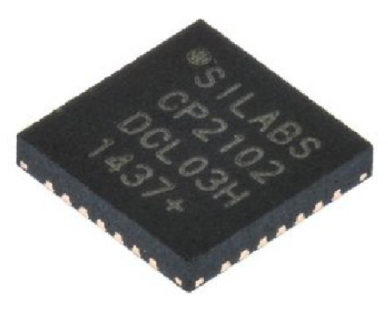

Pont UART ↔ USB
Suppresseurs ESD / diodes TVS
Complément : Bridge USB/SPI ou I2C : FT232H
Bridge USB/SPI ou I2C : FT232H

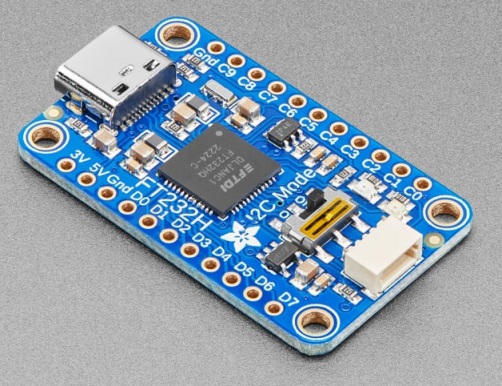

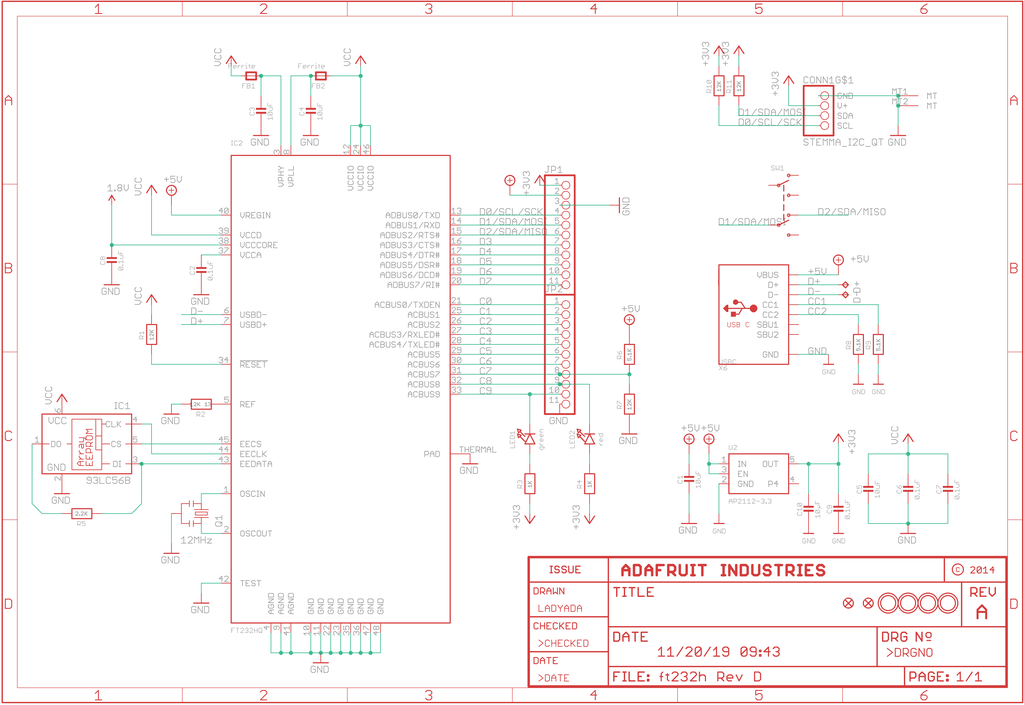

Breakout FT232H

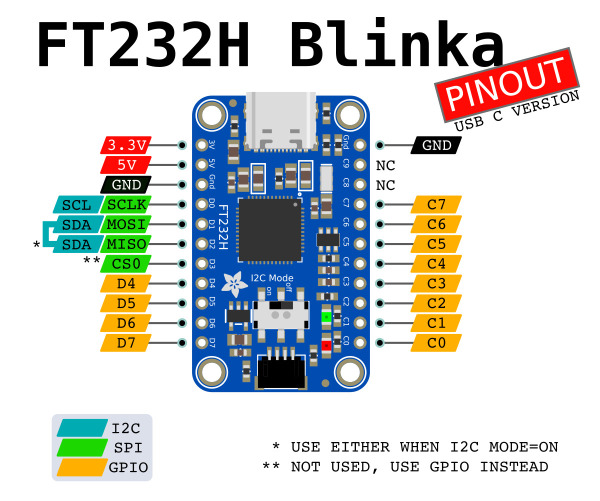

FT232H Pinout
Ressources pour programmation en C++ :
Complément : DAC : Convertisseur Numérique Analogique

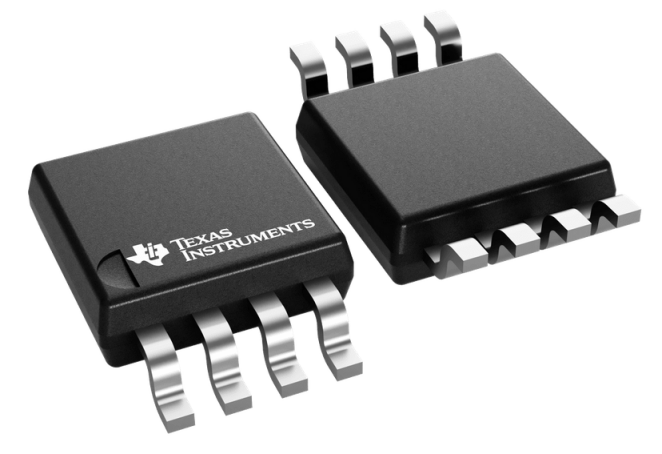

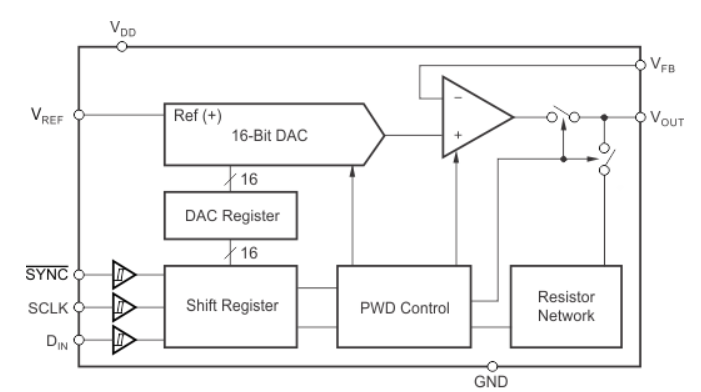

DAC : Convertisseur Numérique Analogique
Complément : Simulation avec LTSpice à partir d'un fichier .csv issu d'une capture effectuée avec WaveForms
Simulation LTSpice à partir d'un fichier .csv
Complément : Amplificateur opérationnel LM841 / LMV842
LMV841 / LMV842 :
Modèle de simulation prendre LMV84x PSpice Model (Rev. D)
Critères de choix de l'amplificateur :
Type de sortie : Rail to rail
Plage d'alimentation de 2,7V à 12V
Type d'alimentation : simple
Type d'amplificateur : CMOS
Slew rate typique ≥ 0,8V/µsec
Bande passante unitaire 100KHz
Complément : Régulateur 3,3V de commutation RS

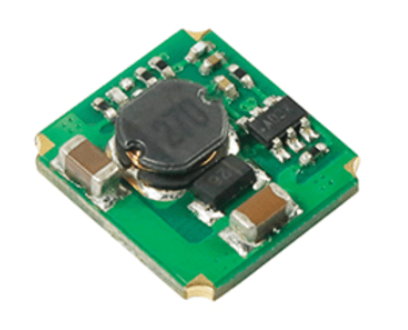

Régulateur 3,3V de commutation RS
Complément : Connecteur jack 3.5mm

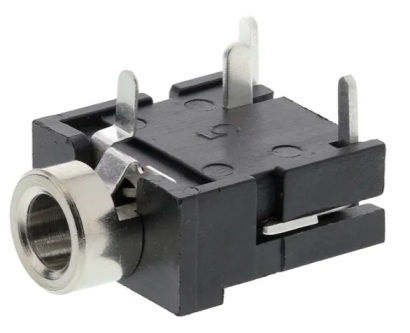

Connecteur Jack 3,5 mm Femelle Lumberg :

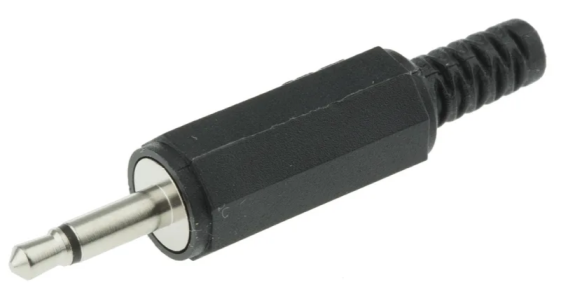

Connecteur Jack 3,5mm mâle mono Lumberg :
Complément : Sujet connexe
Complément : Filtre antirepliement
Filtre antirepliement

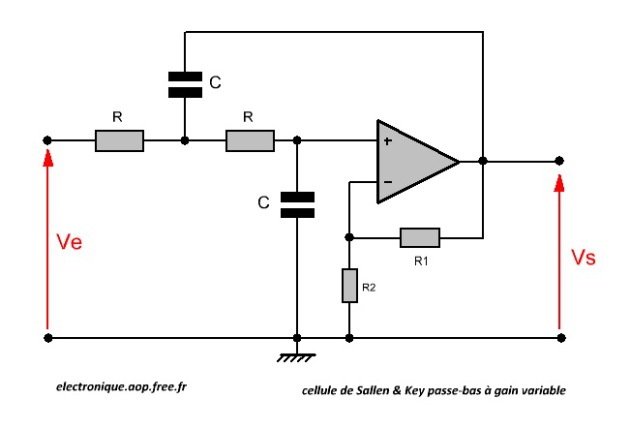

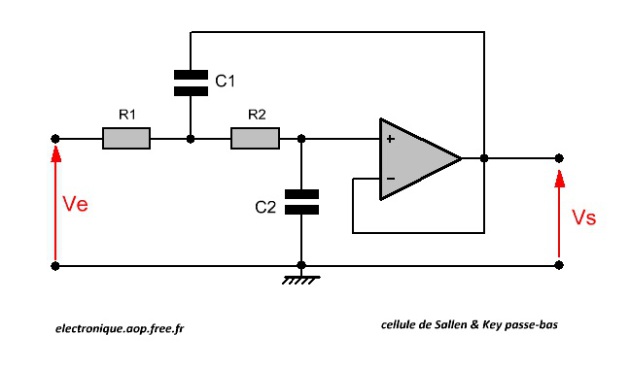

L'intérêt du filtre Sallen-Key pour une application alimentée en mono-tension, réside dans le fait qu'il fourni par défaut, 1ère structure, une amplification de 1. Et donc ne génère pas une tension négative.
Il faudra veiller à ce que l'ALI utilisé soit capable de fonctionner en alimentation mono-tension, et soit de type Rail-to-rail pour avoir la plage de tension la plus grande possible.
Sources : electronique.aop
