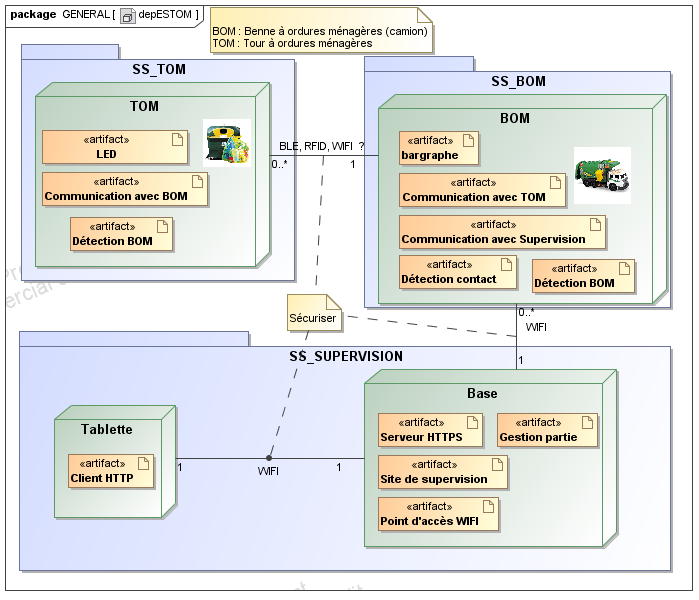

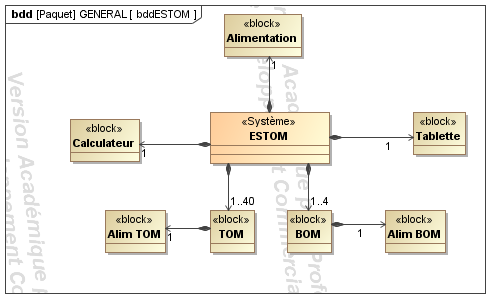

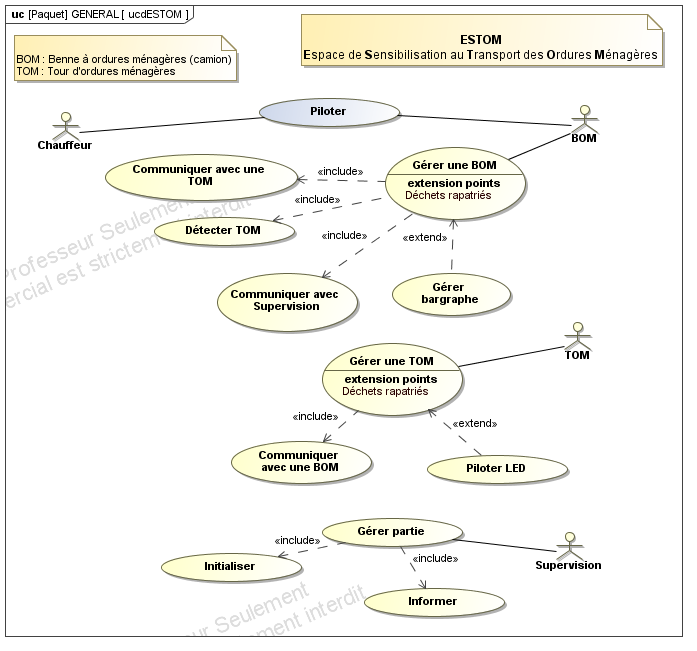

ESTOM : Espace de Sensibilisation au Tri des Ordures Ménagères
Texte légal : Dossier de présentation du projet
Client / Donneur d'ordre
Fiches individuelles de lancement du projet :
Complément : LMV Agglomération
LMV : Luberon Monts de Vaucluse
Flux verre, couleur vert, modèle PAV
Flux carton, couleur bleu, modèle PAV
PAV = Point d'Apport Volontaire
Flux tri sélectif, couleur jaune, modèle poubelle jaune
Flux OMR, couleur noire, modèle poubelle noire
OMR : Ordures Ménagères Résiduelles
Les tours, PAV ou poubelles, devront être de la même taille, entre 10 et 15cm en fonction de vos contraintes techniques.
Complément : ESP32-S3 WROOM-1

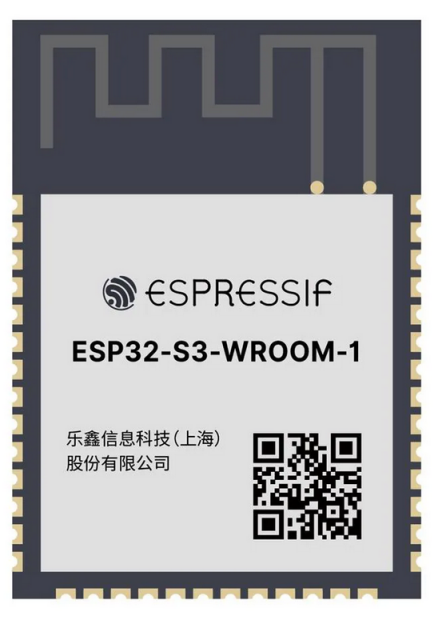

ESP32-S3 WROOM-1
Complément : ESP32 S3 LILYGO
ESP32-S3 T-Display LILYGO :
Lien pour installer la carte dans l'IDE 2 Arduino (copier et coller dans : Fichier → Préférences → URL Gestionnaire... : https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Dans le gestionnaire de cartes (Boards manager) installer ESP32 by Espressif Systems v2.0.14
! ! Ne pas installer la dernière TFT_eSPI comme c'est indiqué dans le tutoriel, mais installer celle-ci à la place : lien (créer le dossier « libraries » dans Documents\Arduino si il n'existe pas déjà)
En profiter pour supprimer les demandes de mises à jours (lien vers méthode)
Lien vers le programme installé d'usine, qui met en œuvre le wi-fi : consulter les exemples des dossiers "factory" et "WIFI_Audio_I2S"
Lien vers un distributeur, et vers un autre
Complément : ESP32-S3 WROOM Dev-Kit C1
ESP32-S3 Dev-Kit C1

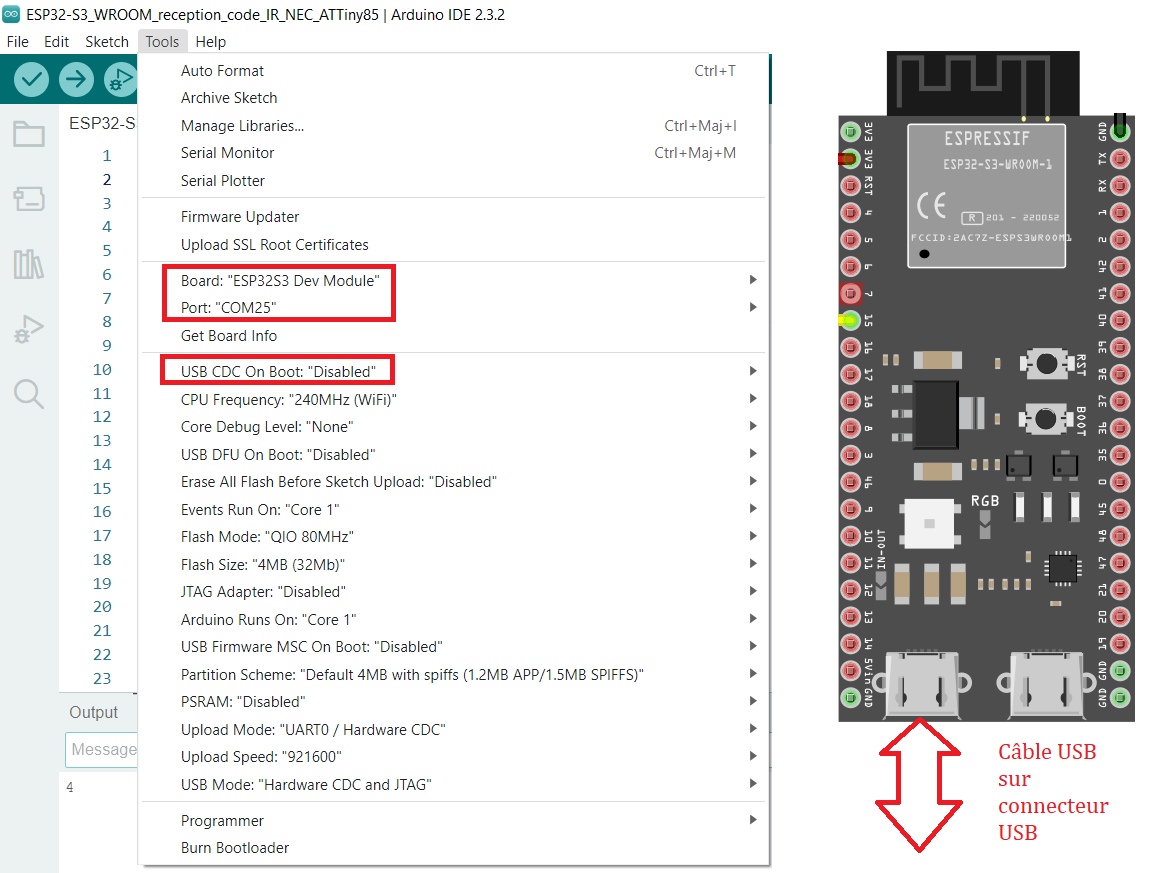

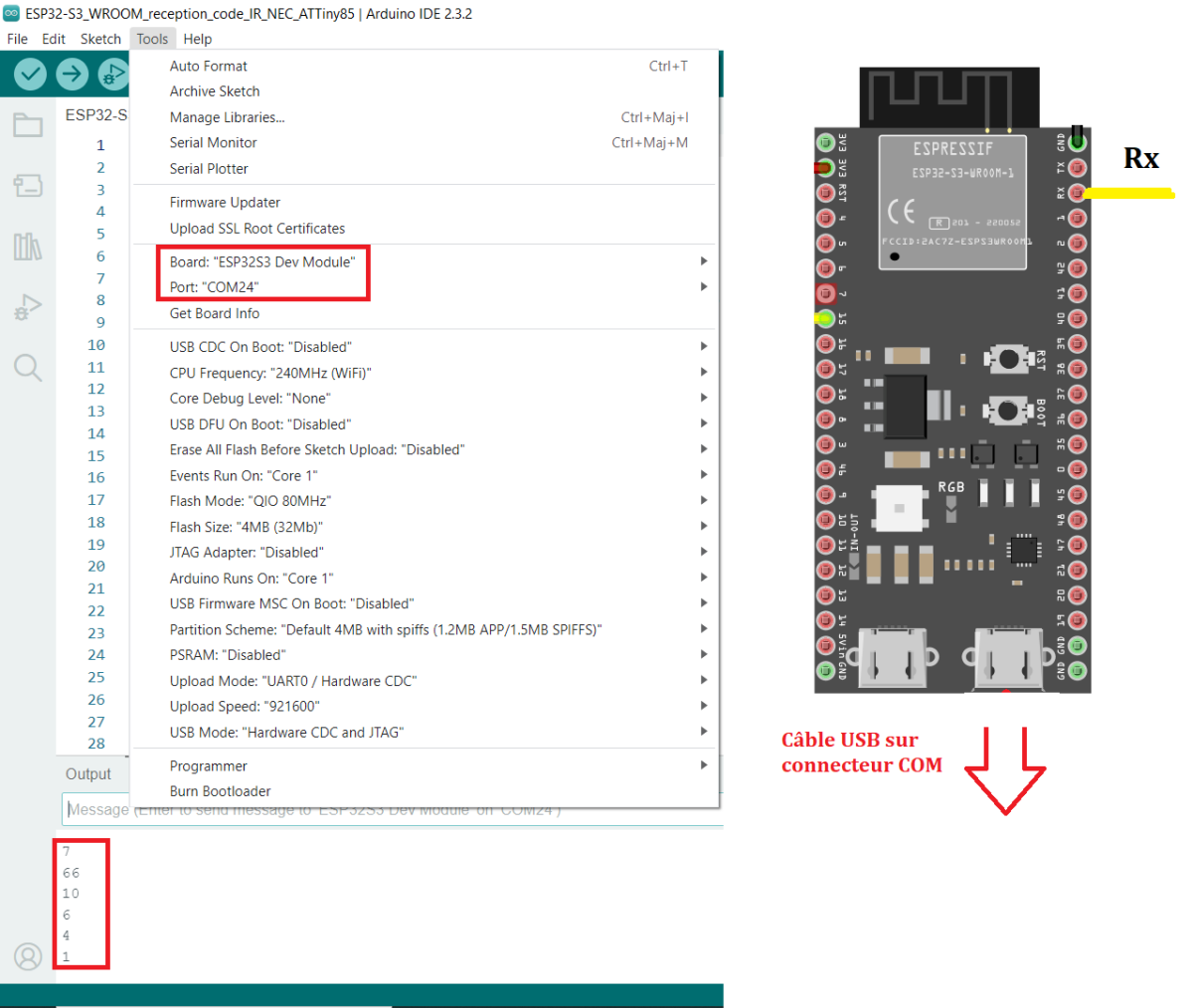

Configuration de l'IDE pour programmer l'ESP32 afin qu'il permette après programmation d'utiliser l'entrée Rx
Configuration de l'IDE après programmation : se connecter sur l'USB de droite (COM) pour récupérer Rx et le visualiser dans le moniteur série
Complément : Cartes éventuellement utilisables pour le pistolet
Carte éventuellement possible pour le pistolet
Complément : ATtiny85
ATtiny 85 :
Installation dans l'IDE Arduino :
URL à ajouter dans les Préférences : http://drazzy.com/package_drazzy.com_index.json
Puis ajouter la carte ATTinyCore
Programmateur SparkFun d'ATtiny85 :
Si l'ATTiny85 est neuf il faut impérativement que le menu Outils/Tools soit configuré comme ci-dessous, et "Graver la séquence d'initialisation"/"burn bootloader" au moins 1 fois sur le circuit. A noter : cette première gravure ne peut se faire qu'en "programmer USBtinyISp SLOW.
Pour les programmations suivantes Outils/Tools doit être configuré comme ci-dessous, le mode FAST pourra être utilisé.
Pour ce circuit la programmation ne se fait pas selon la procédure habituelle
Procédure de contournement pour ulploader le programme
Attention dans la programmation, de l'UART par exemple, à ne pas confondre numéro de broche du câblage et le numéro attribué dans la librairie
Mise en service de la communication UART Soft sur ATtiny85 :
Attention : ATTiny85 : Programme utilisé sur les projets 2025
Complément : Capteur de lumière spectrométrique

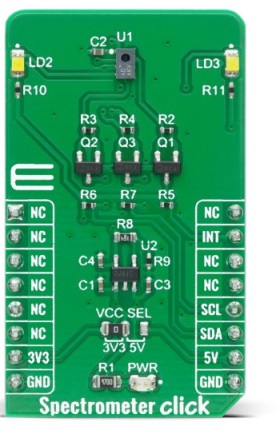

Capteur de lumière

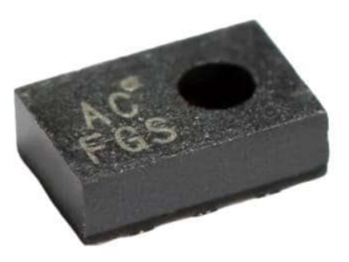

AS7341-DLGT

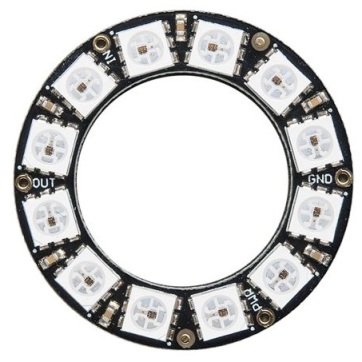

Complément : Bargraphe à LED programmables

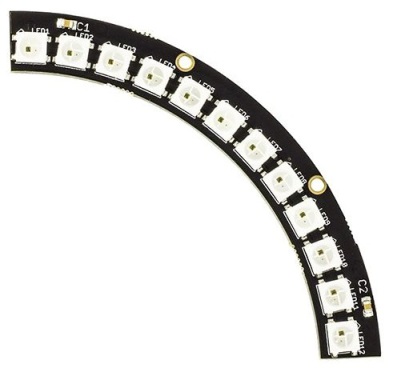

Stick de 12 LEDs RGB adressables
Fonctionne avec des LEDs WS28121B
Complément : LED Signalisation TOM pleine ou vide
Complément : TP télécommande IR
Complément : Librairie Arduino pour télécommande IR
Librairie IRMP Arduino pour télécommande IR

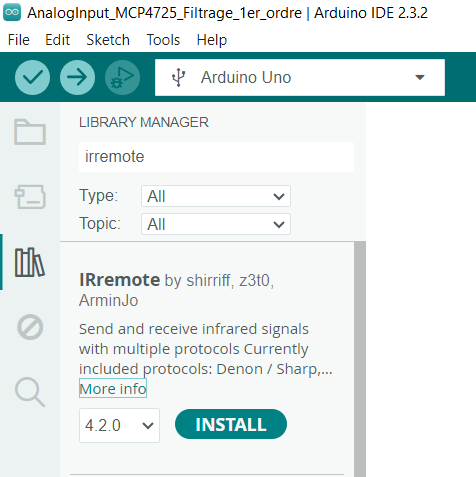

Librairie Arduino pour télécommande IR :

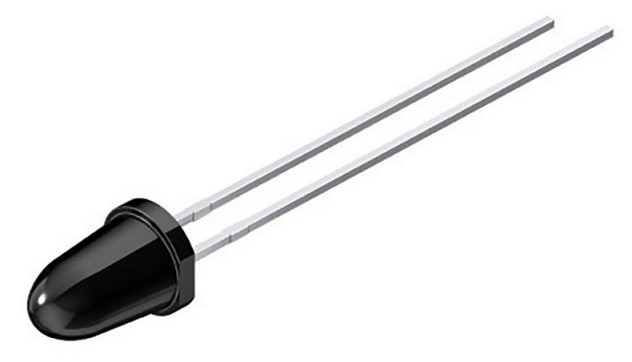

SFH 4545-DWEW :
LED IR
950nm compatible TSOP38238
Half angle ±5°
LED IR LD271H
Lien vers un distributeur

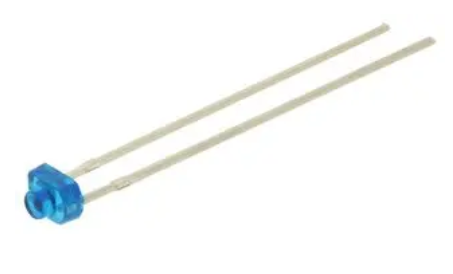

LED IR CQY36N

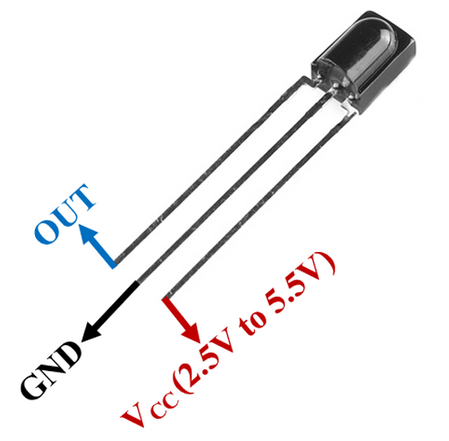

Démodulateur IR : TSOP38238
! ! Brochage différent du TSOP32236 utilisé sur le TP Télécommande RC5
Complément : Transistor MOS Canal N Usage courant CMS
Transistor MOS Canal N Usage courant CMS
Complément : NEC IR Protocol
NEC IR Protocol
Compléments sur le protocole NEC :
Complément : Interrupteurs de fin de course
Interrupteurs de fin de course
Complément : Entrée d'interruption sur Microcontrôleur AVR, avec suppression des rebonds
Entrée d'interruption sur Microcontrôleur AVR, avec suppression des rebonds :
Complément : Pile rechargeable 9V
Pile 9V NiMH 420mAh
Batterie 12V 1,2Ah au plomb
Chargeur de batterie Voltcraft BC1001
Complément : Mise en œuvre de la conversion analogique numérique sur ESP32-S3
Mise en œuvre de la conversion analogique numérique sur ESP32-S3
Complément : Régulateur 5V à découpage
Régulateur 5V à découpage
TSR 1-2450 Traco Power
TSR 0.5-2450 Traco Power
Complément : Connectique JST PH 2.0mm
Embase JST PH 2 :

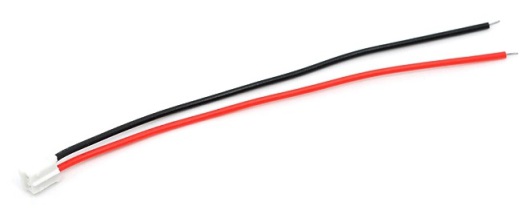

Cordon JST PH femelle 2 cts :
