Projet 5 : BIATHLON [Projets E62 du lycée Alphonse Benoit Session 2025]

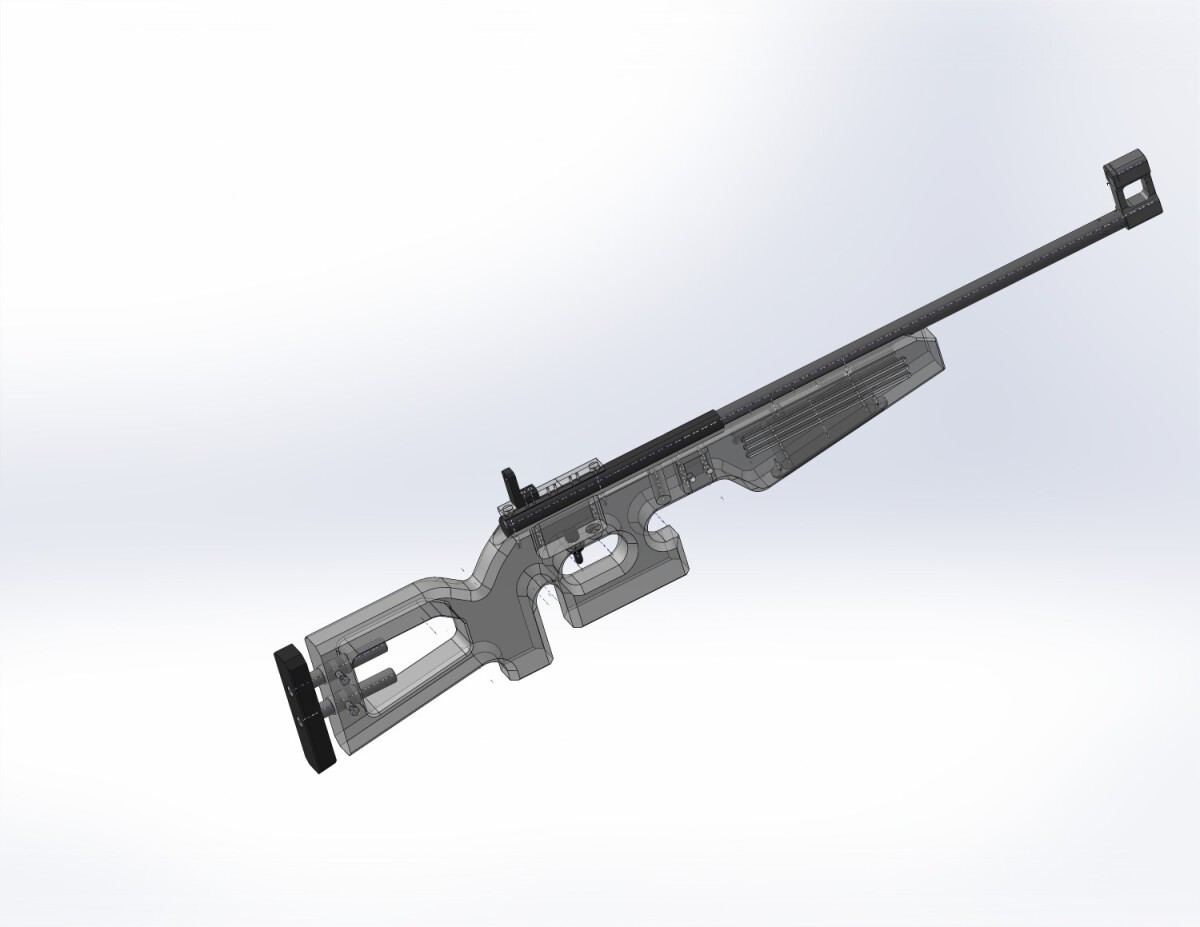

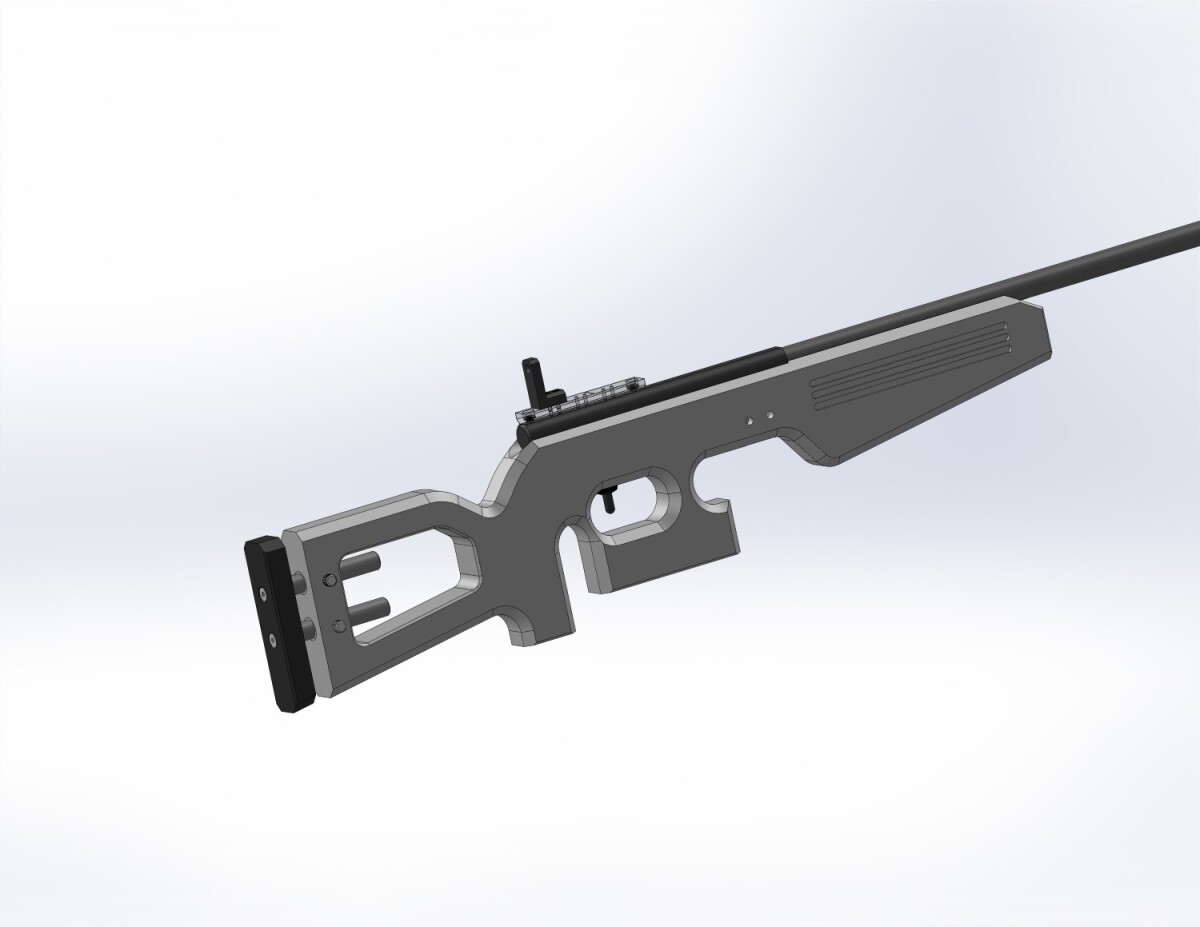

Biathlon : pistolet et cible

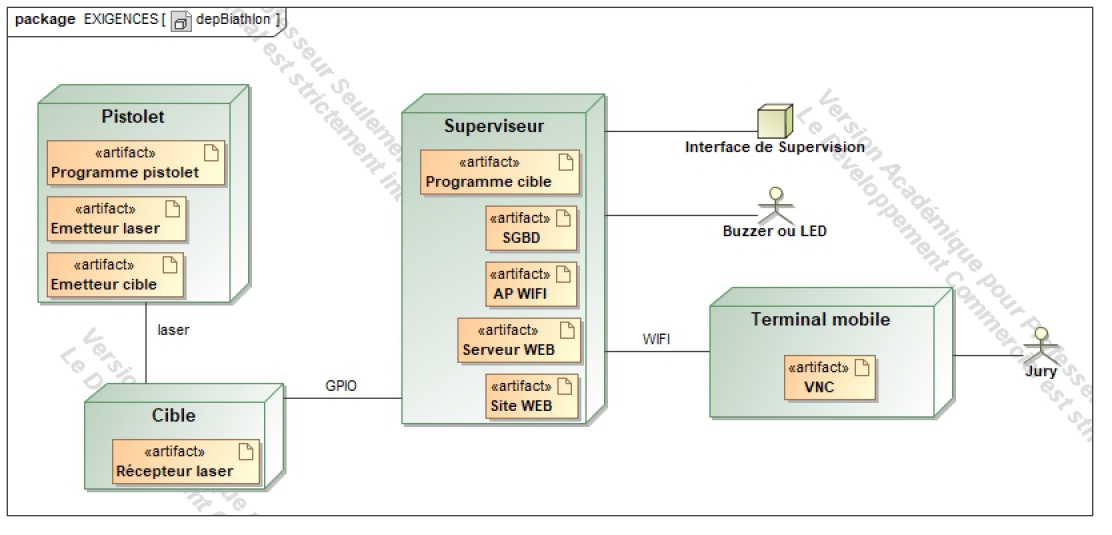

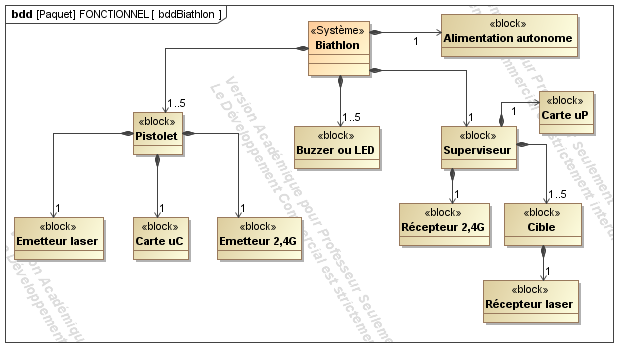

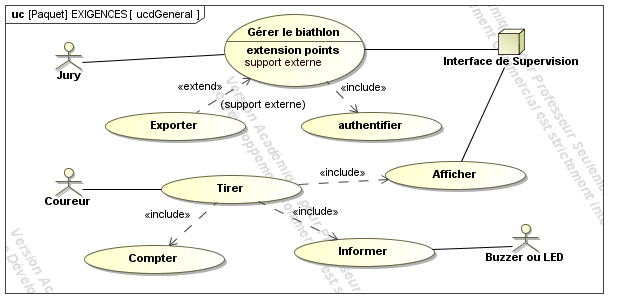

Texte légal : Dossier de présentation du projet

Dossier de présentation et de validation du projet "BIATHLON" [pdf]

Fiches individuelles de lancement du projet :

Attention : Modifications du cahier des charges

Modifications du cahier des charges le 16 janvier 2025 suite à une rencontre avec M. O. Le Duc

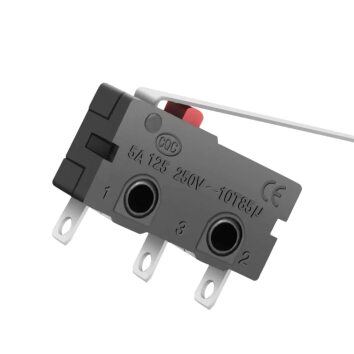

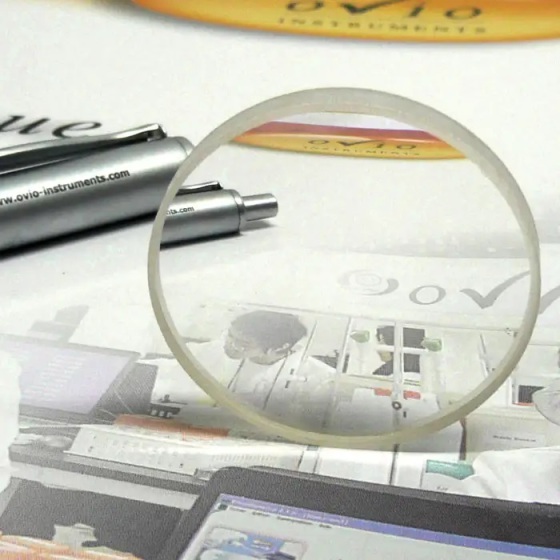

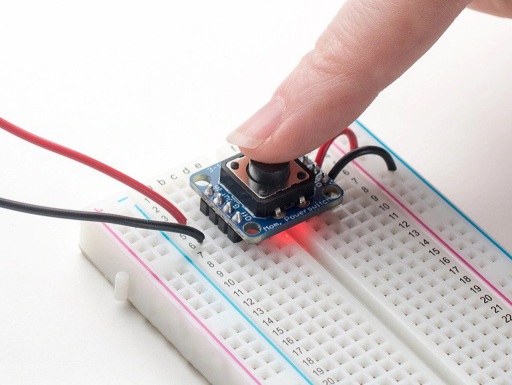

Sur le pistolet :

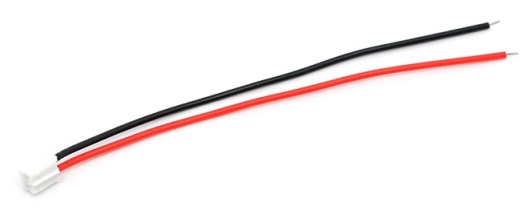

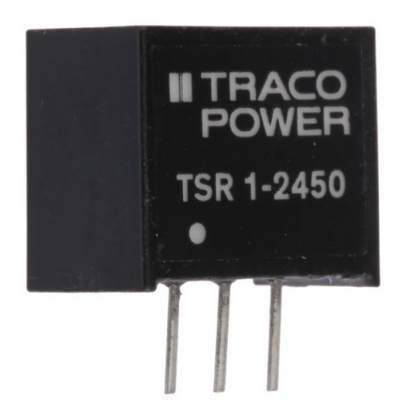

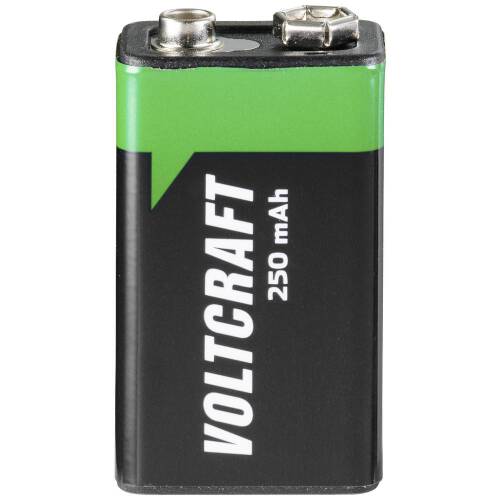

indicateur de niveau batterie par led (allumage momentané)
possibilité de passer le wi-fi en mode On/off

Sur la cible :

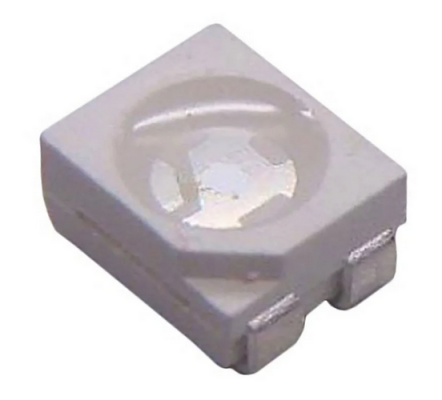

indication des impacts réussis avec LED ou Palette
possibilité de passer le wi-fi en mode On/off

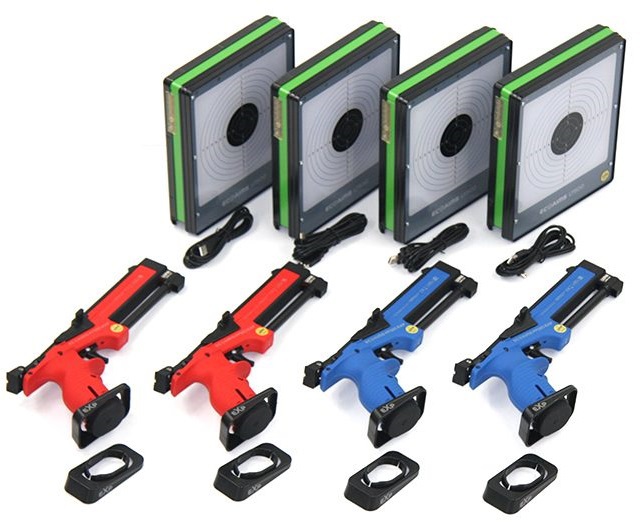

Complément : ECOAIMS : fabricant Finlandais

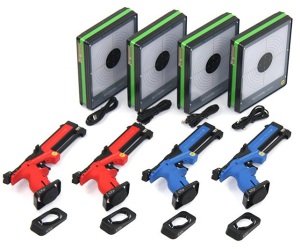

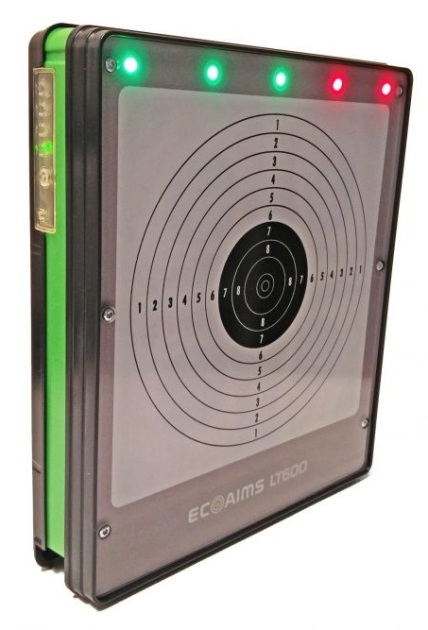

ECOAIMS : fabricant Finlandais de pistolets et cibles laser run

Liens site ECOAIMS

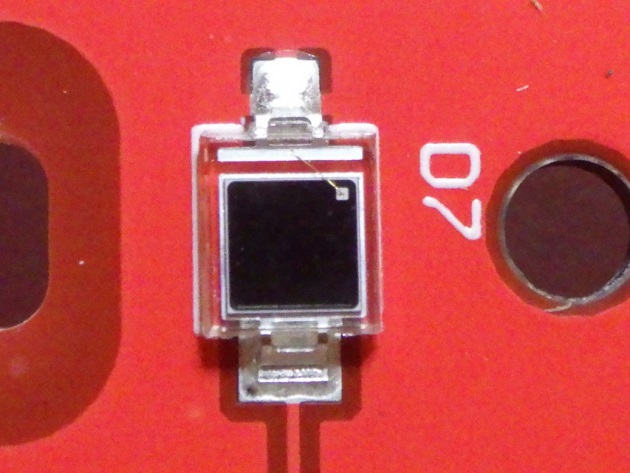

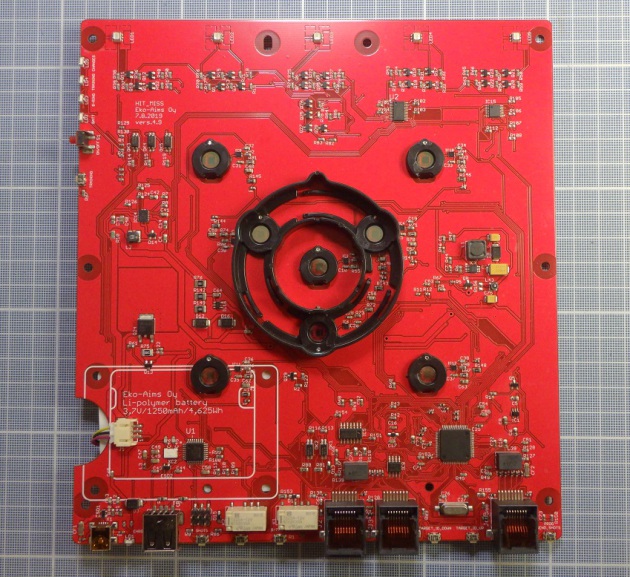

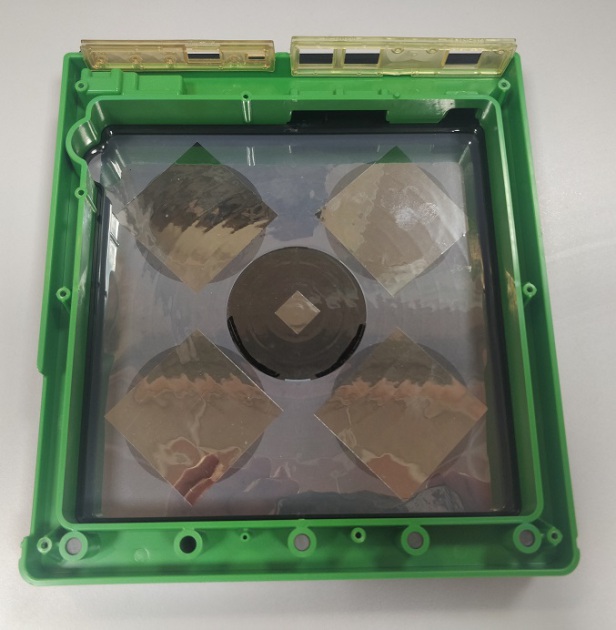

Photos de la carte électronique de la cible

Ci-dessous : vidéo d'un essai du pistolet et de la cible ECOAIMS

Essais pistolet et cible ECOAIMS

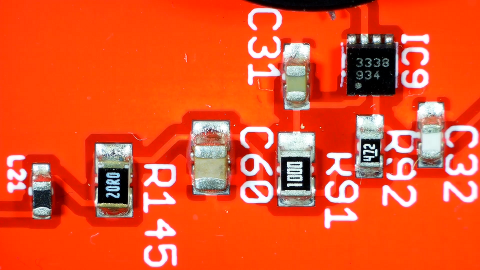

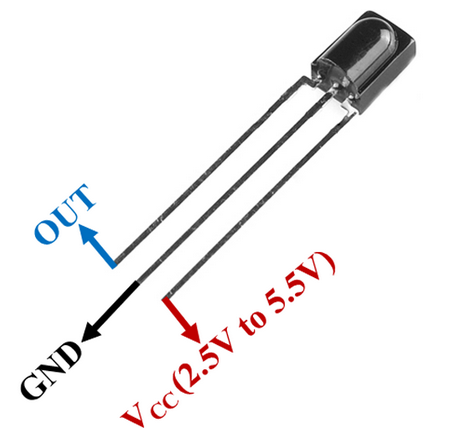

Structure autour du démodulateur VSOP

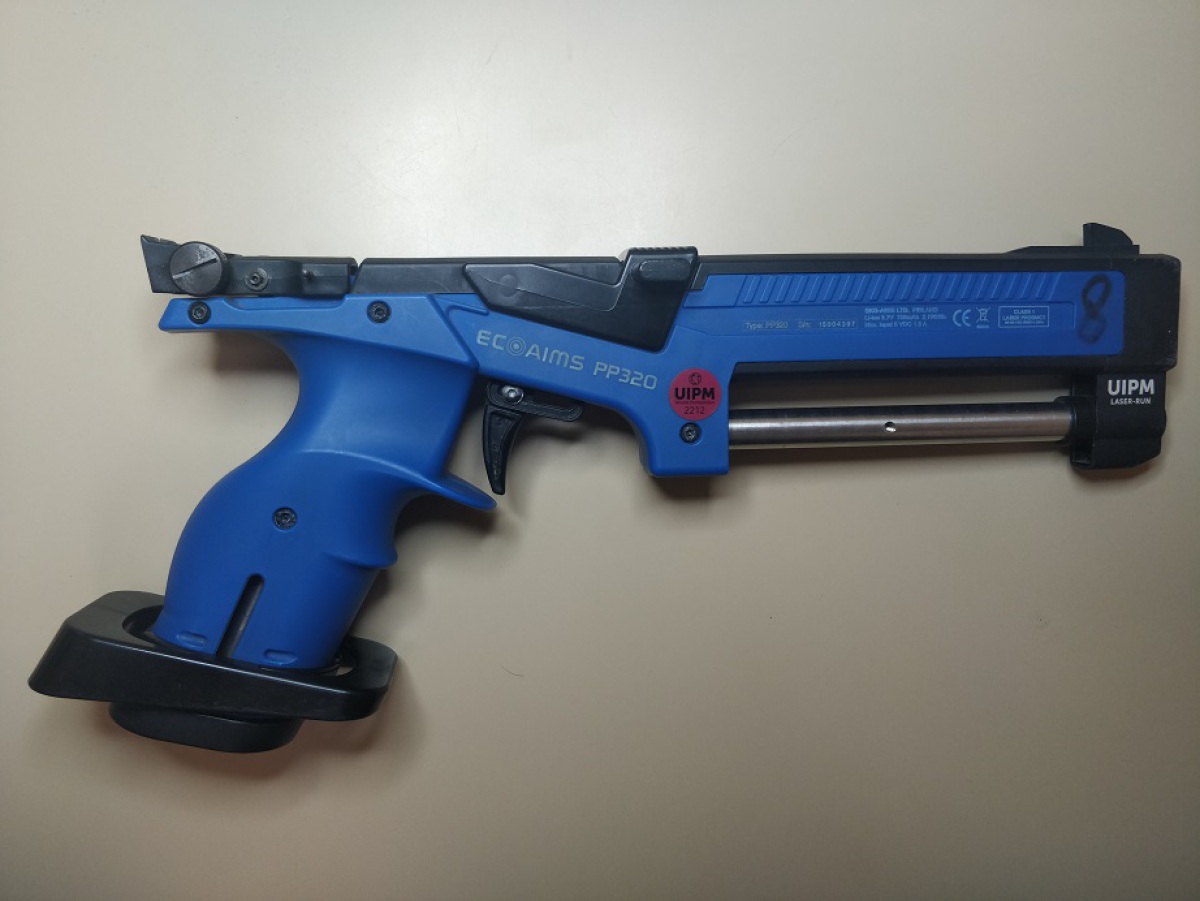

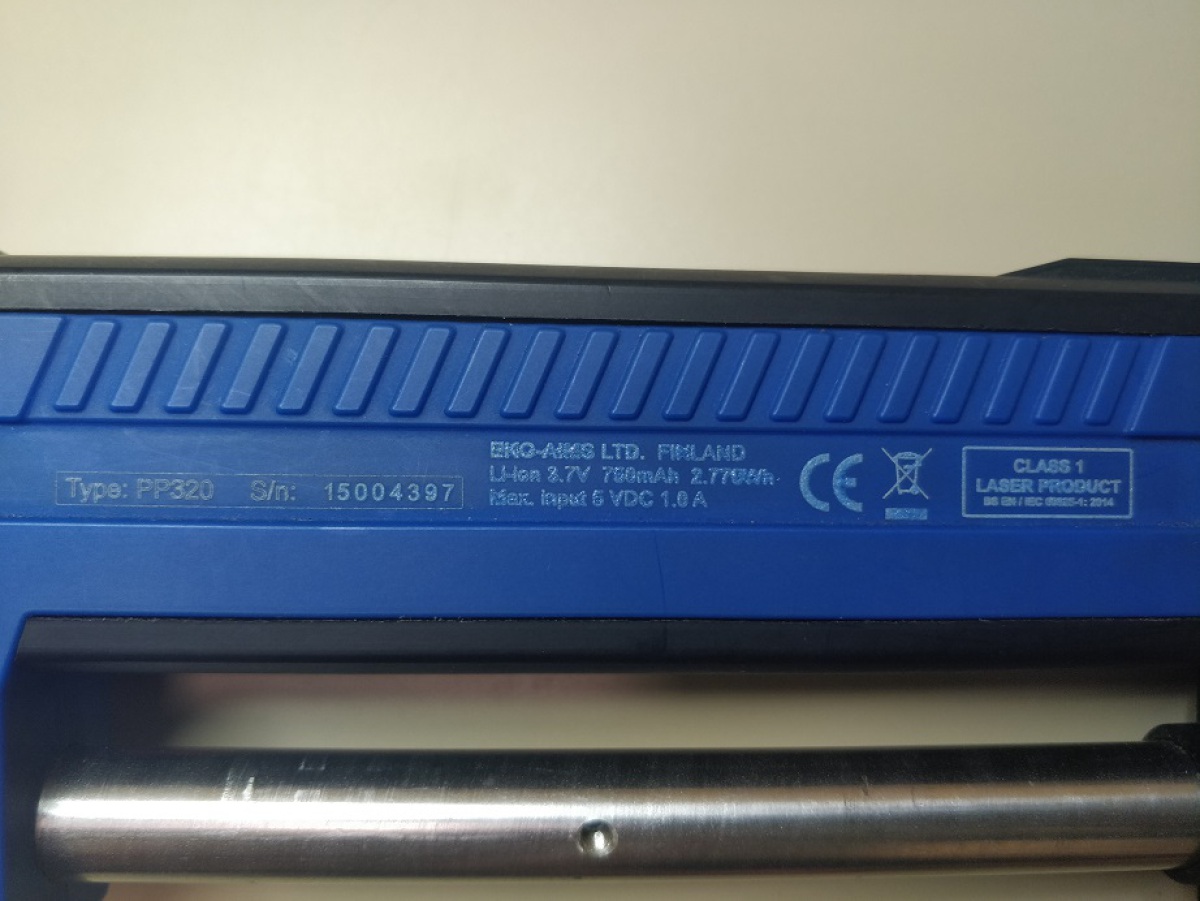

Complément : Photos du pistolet

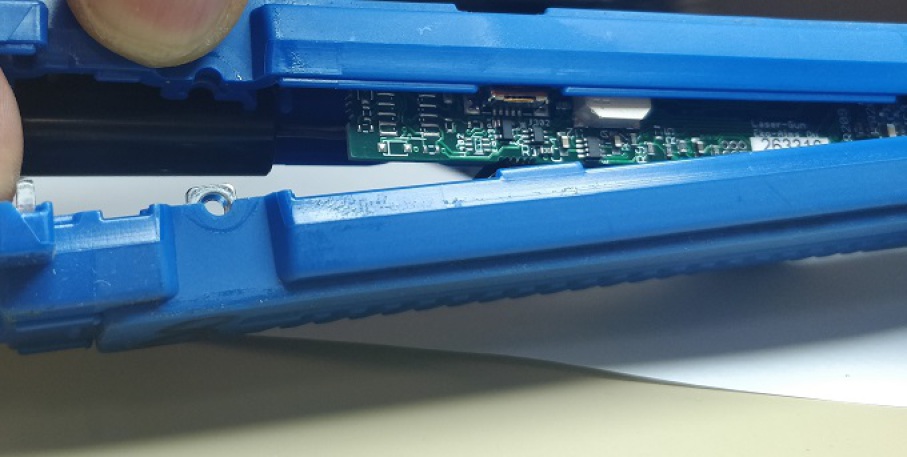

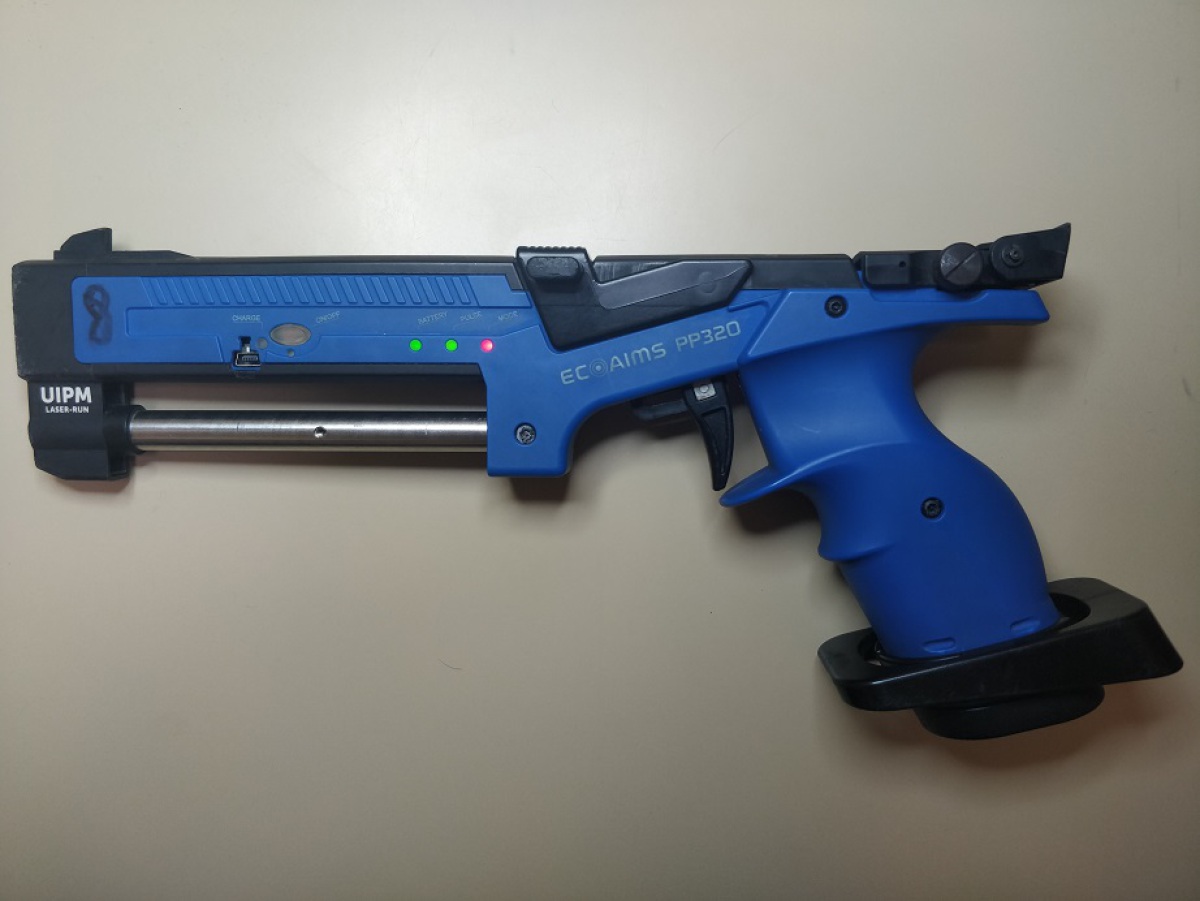

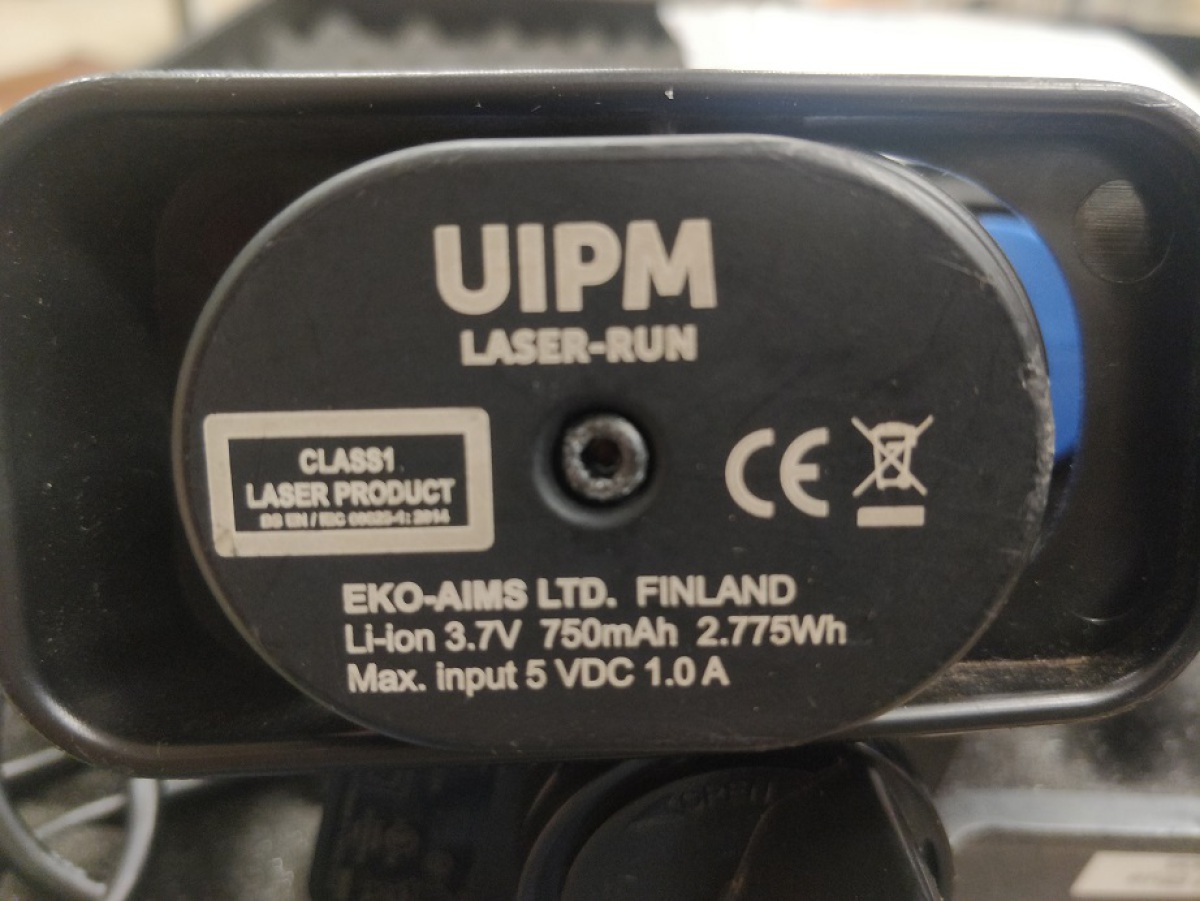

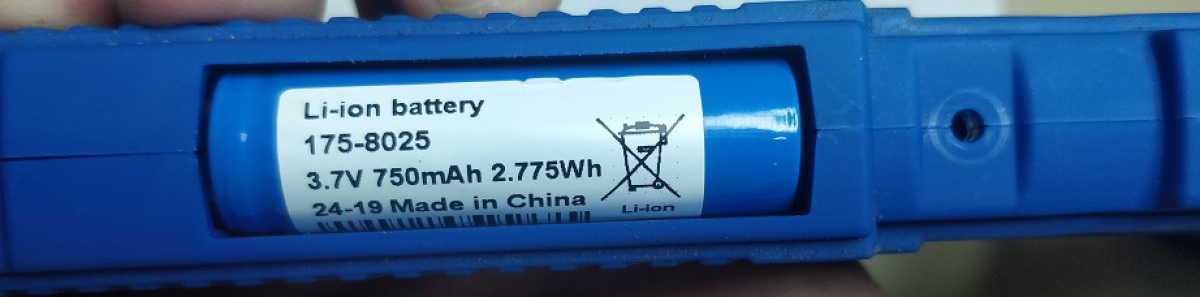

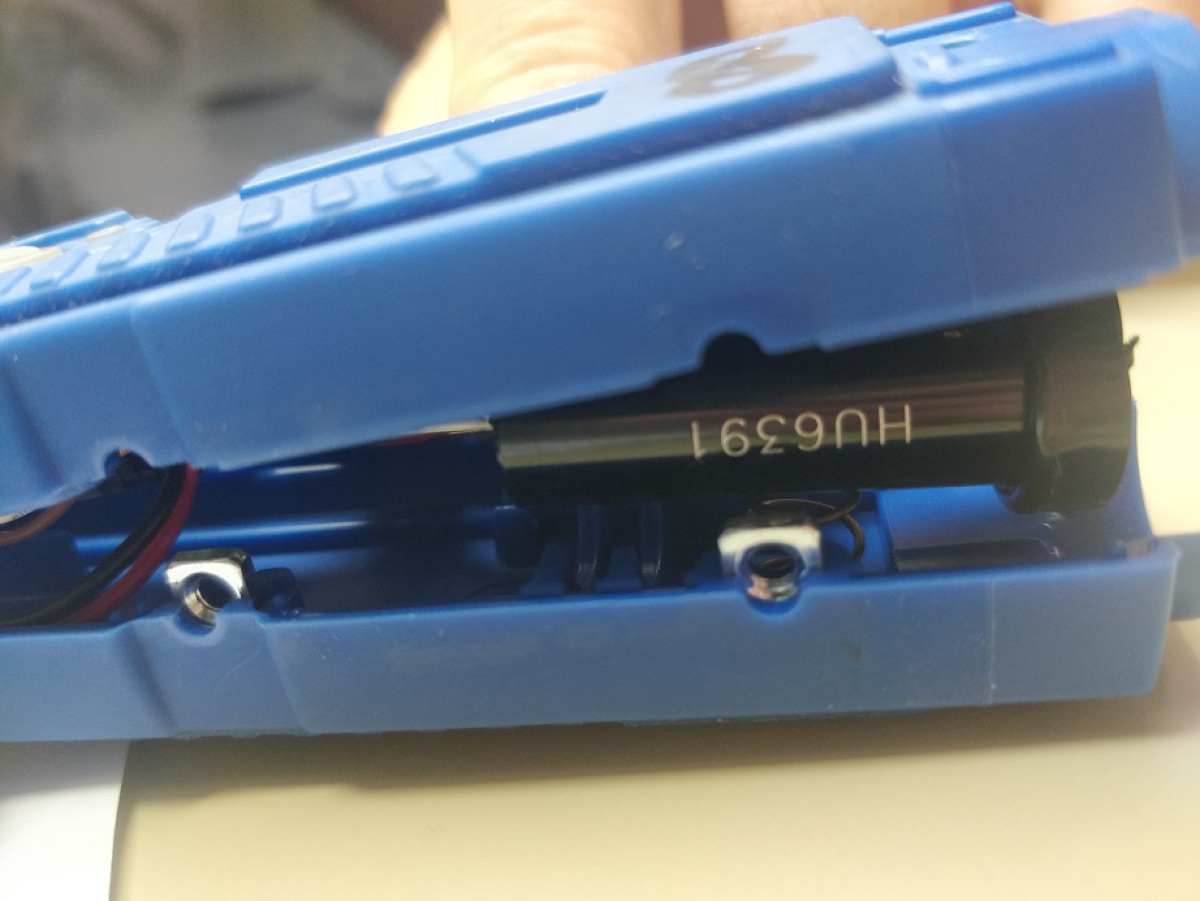

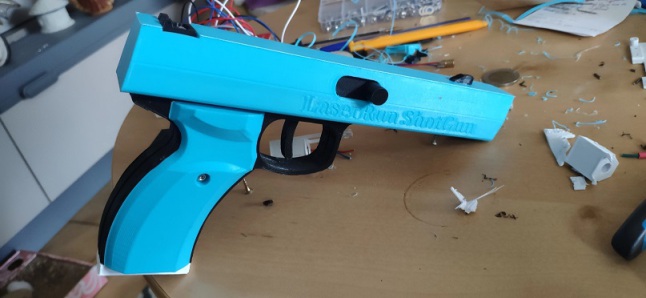

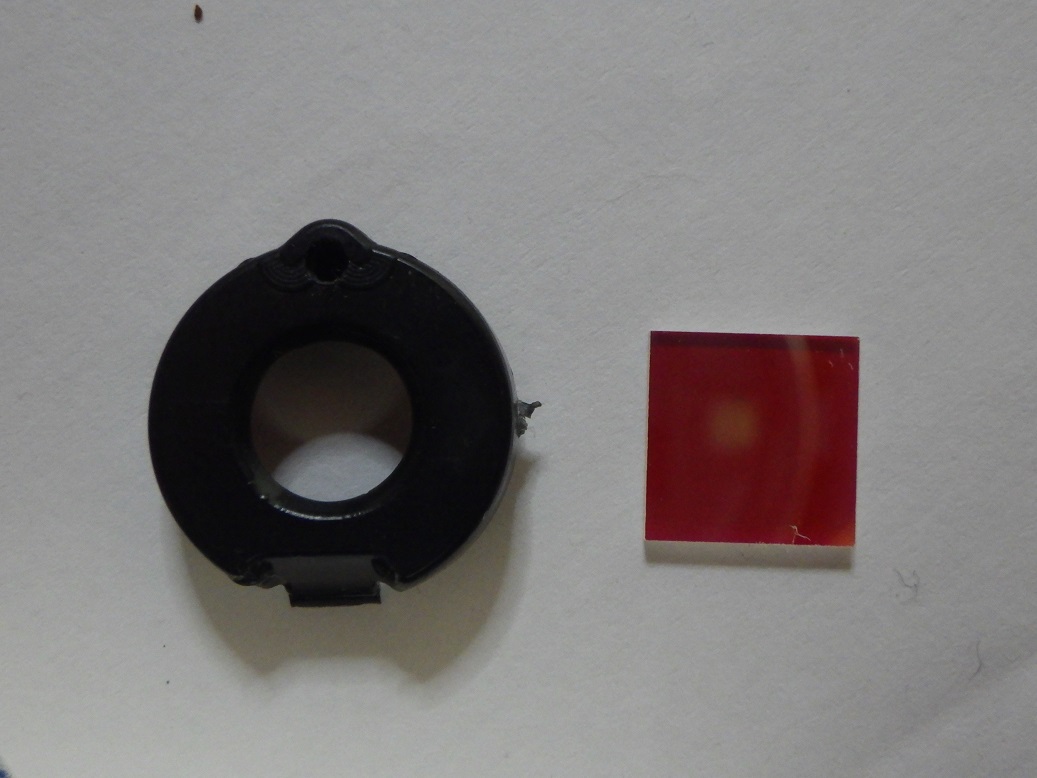

Photos du pistolet

Complément : Tir laser Décathlon

Tir laser Décathlon

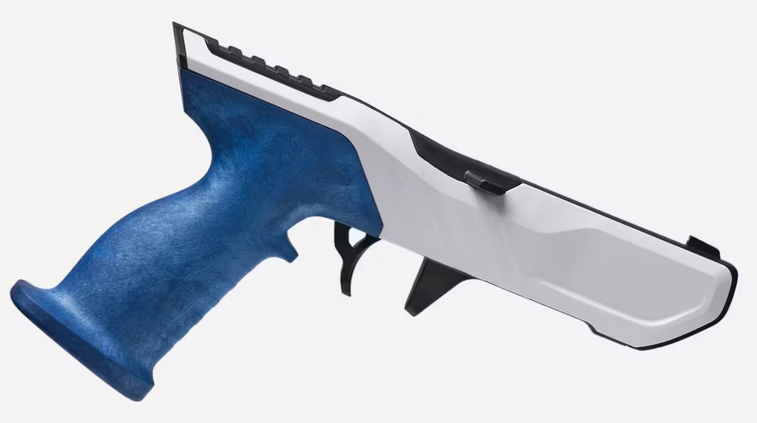

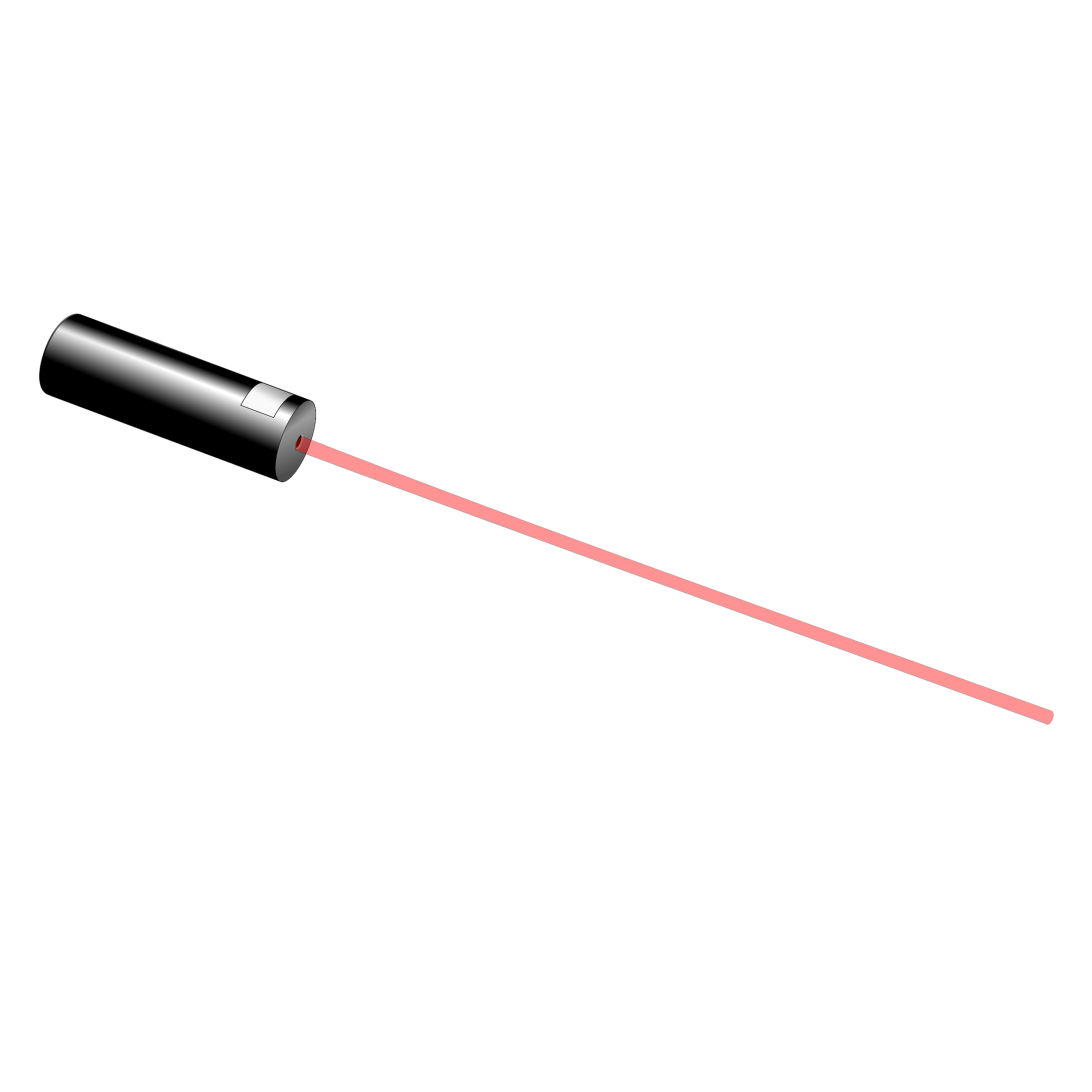

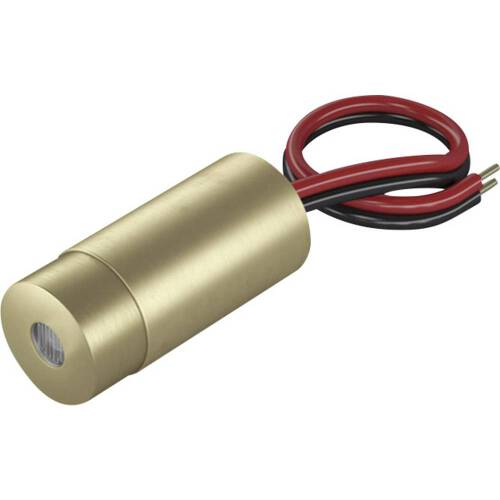

Pistolet laser

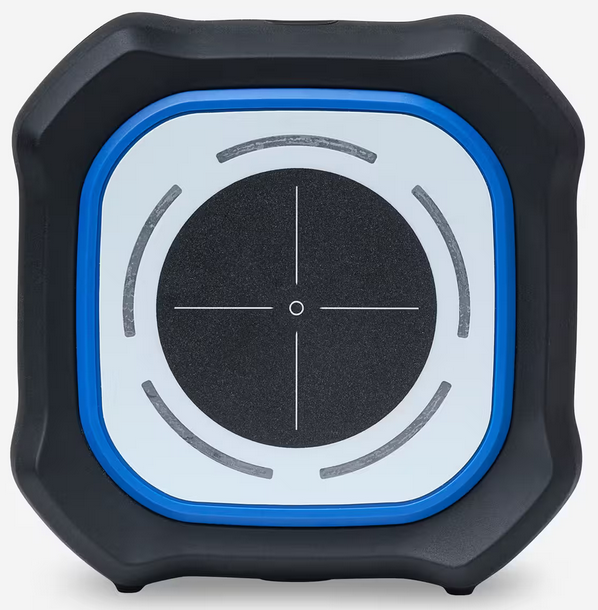

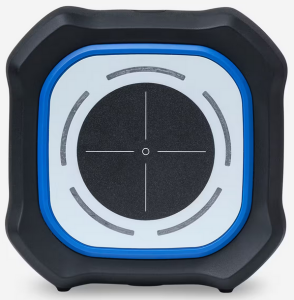

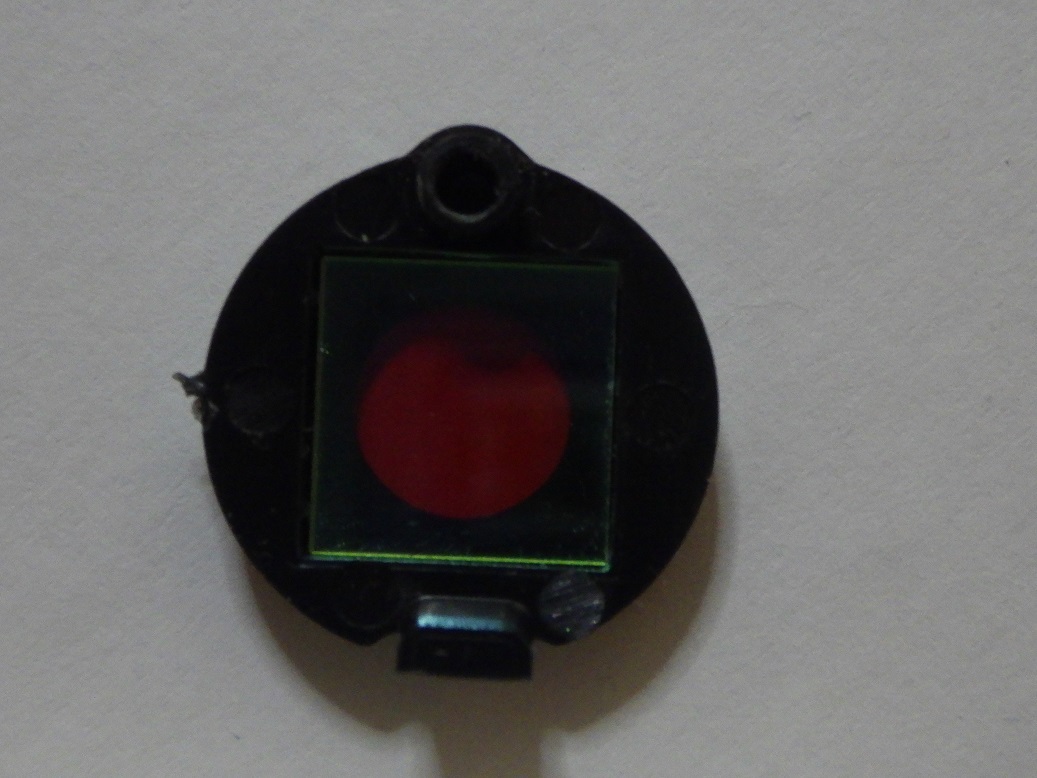

Cible électronique laser

Lien vers le site

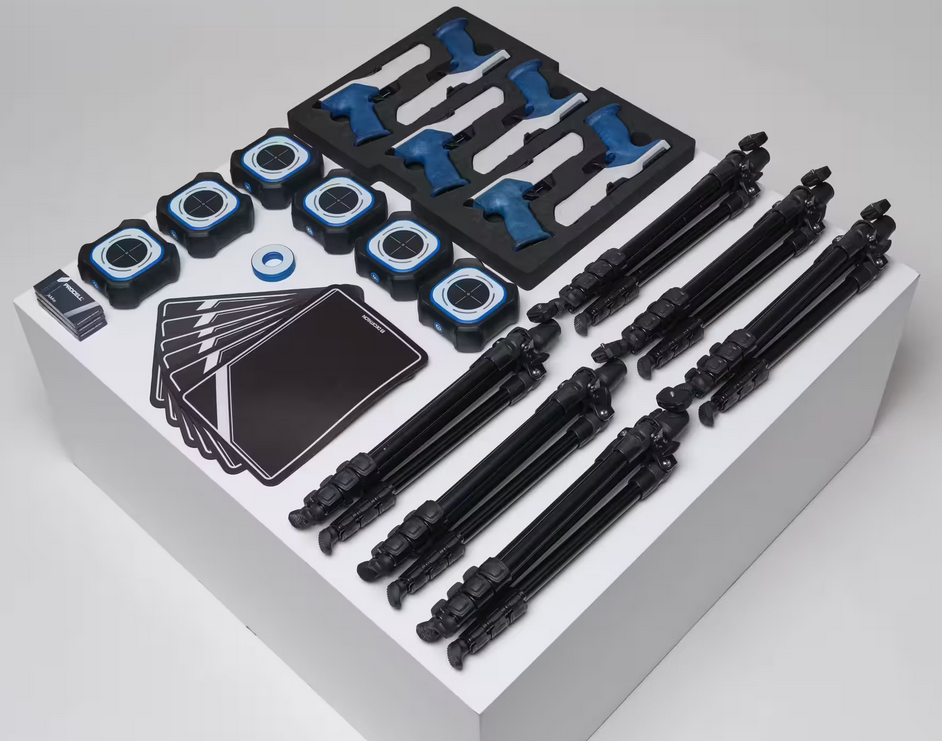

Lien pack tir laser

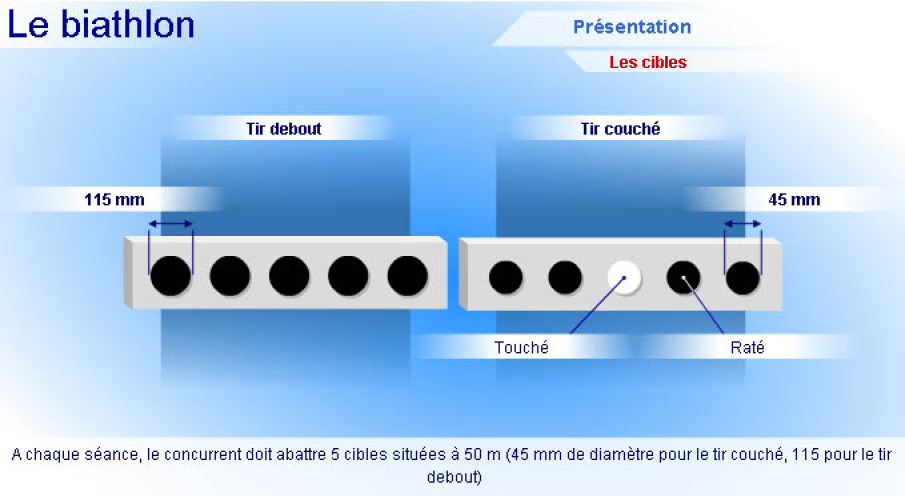

Complément : Biathlon : distance et dimension des cibles

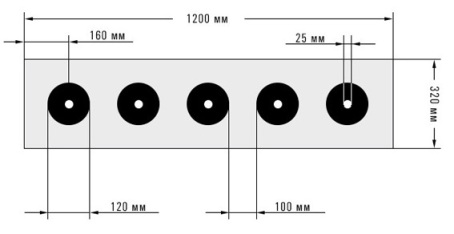

Biathlon : distance et dimension des cibles

Source

Cibles biathlon laser DECATHLON

Source

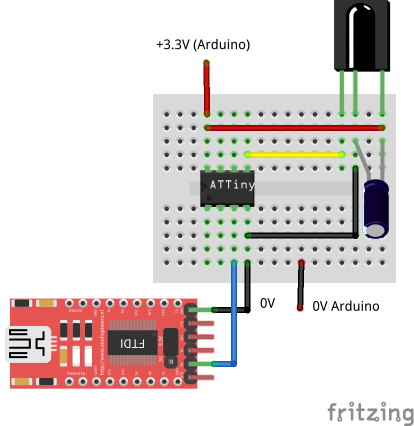

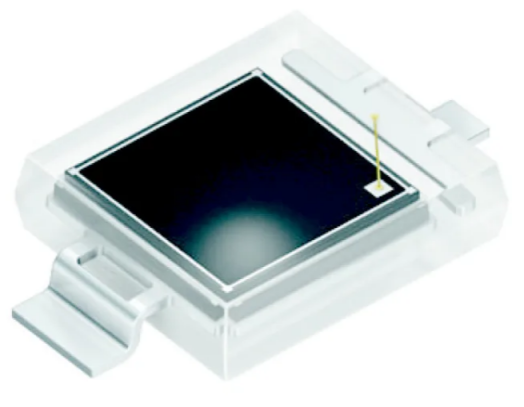

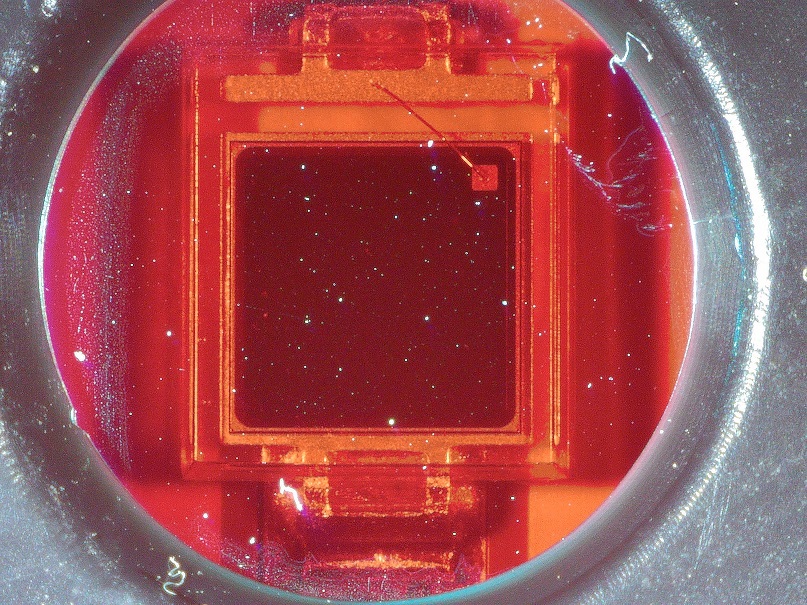

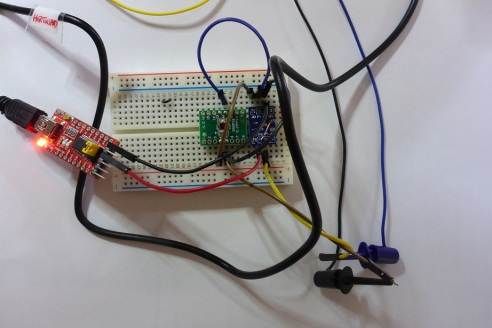

Complément : Capture du signal IR reçu par la cible et essais en câblage rapide

Capture du signal IR reçu par la cible et essais en câblage rapide

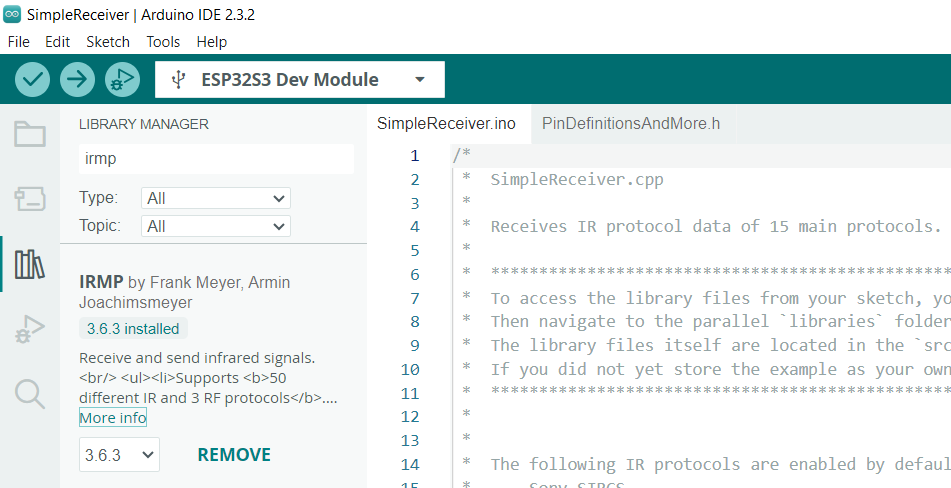

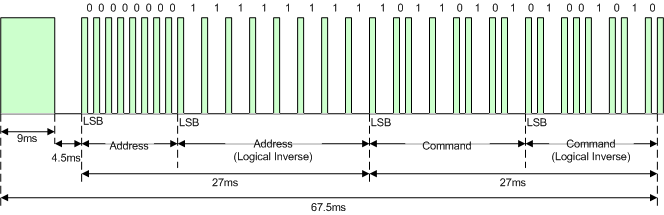

Complément : TP télécommande IR

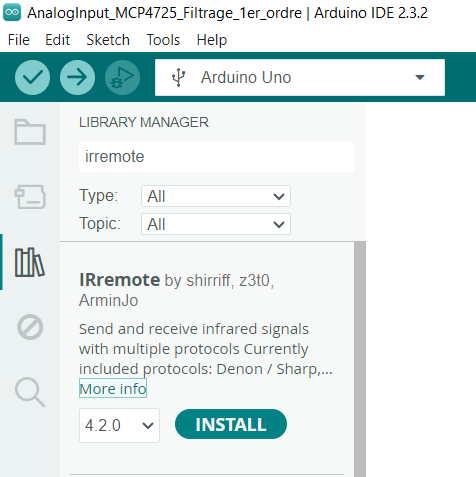

TP télécommande IR

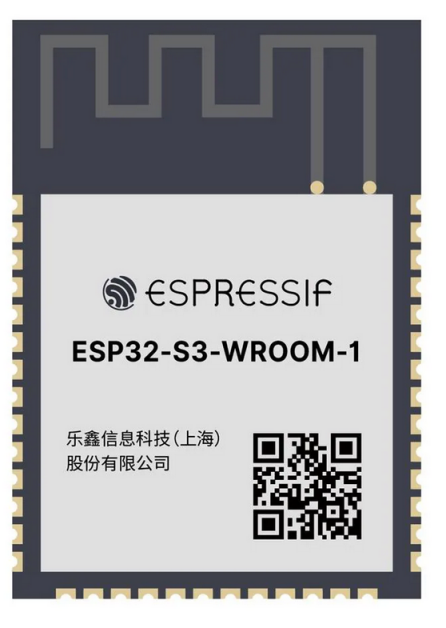

Complément : ESP32-S3 WROOM-1

ESP32-S3 WROOM-1

Complément : ESP32 S3 LILYGO

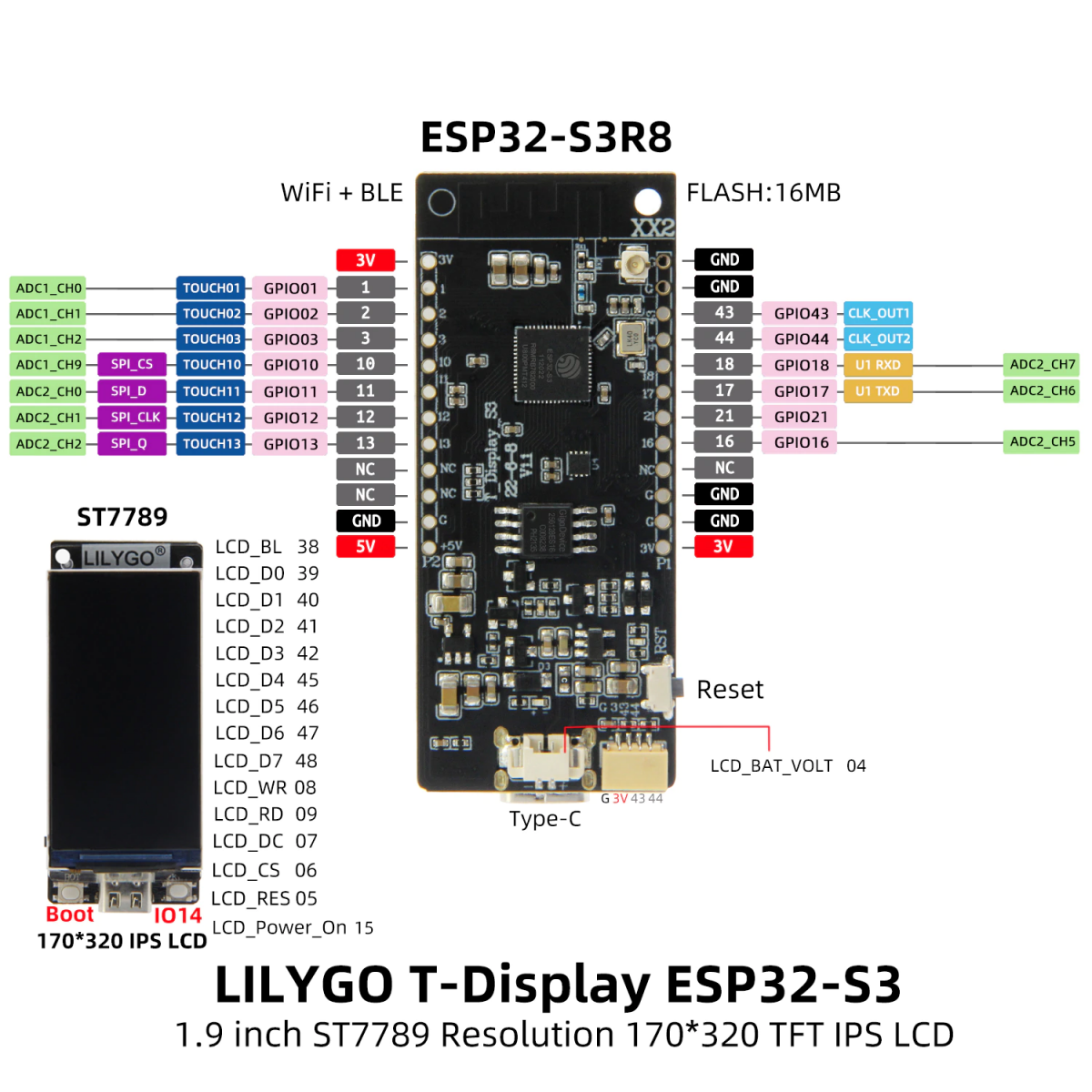

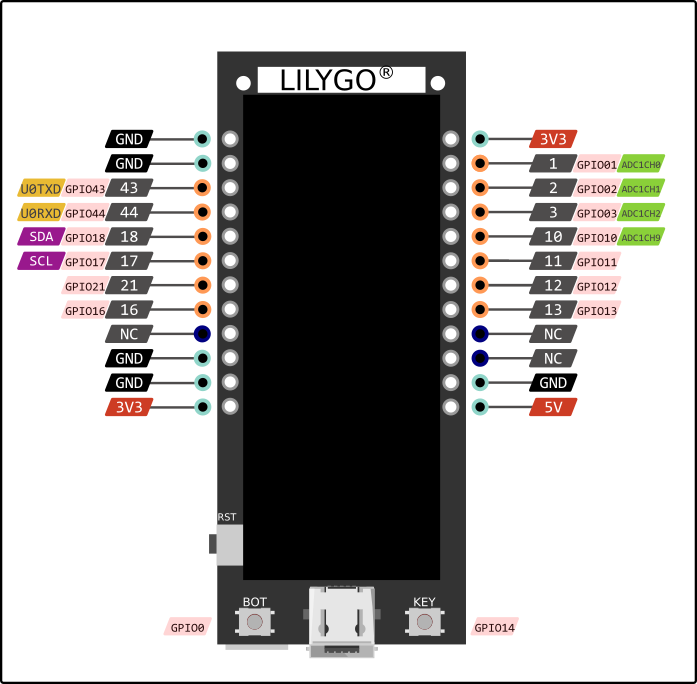

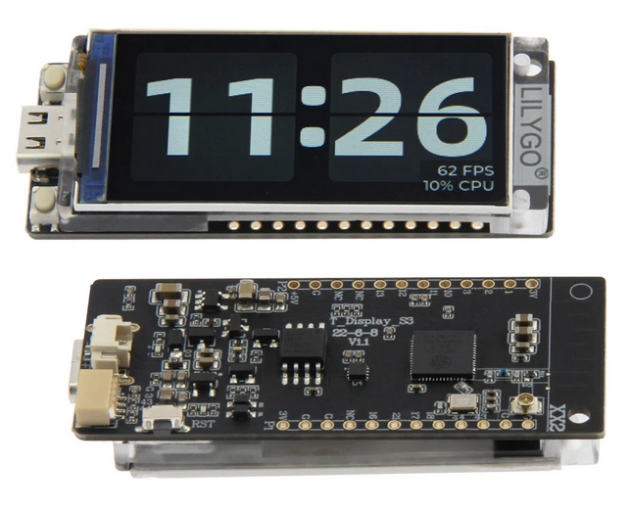

ESP32-S3 T-Display LILYGO :

Lien site du fabricant
Lien pour installer la carte dans l'IDE 2 Arduino (copier et coller dans : Fichier → Préférences → URL Gestionnaire... : https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Dans le gestionnaire de cartes (Boards manager) installer ESP32 by Espressif Systems v2.0.14
! ! Ne pas installer la dernière TFT_eSPI comme c'est indiqué dans le tutoriel, mais installer celle-ci à la place : lien (créer le dossier « libraries » dans Documents\Arduino si il n'existe pas déjà)
En profiter pour supprimer les demandes de mises à jours (lien vers méthode)
Lien vers les librairies du fabricant
Ressources
Schéma structurel de la carte [pdf]
Lien vers le programme installé d'usine, qui met en œuvre le wi-fi : consulter les exemples des dossiers "factory" et "WIFI_Audio_I2S"
docs.espressif.com sur les ADC
Lien vers un distributeur, et vers un autre
Symbole Fritzing [zip] (lien source)
Tutos dans le menu VidéoTech

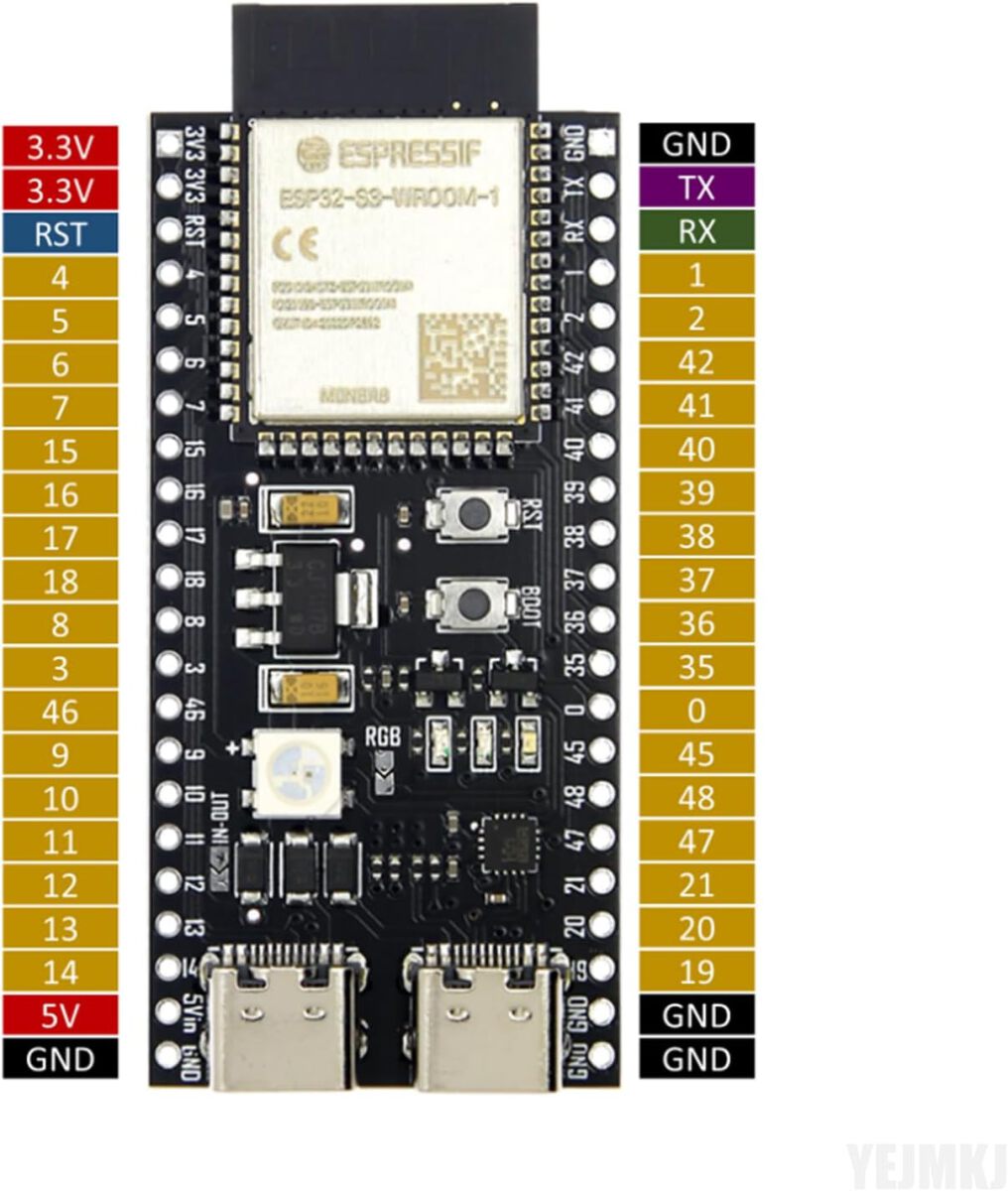

Complément : ESP32-S3 WROOM Dev-Kit C1

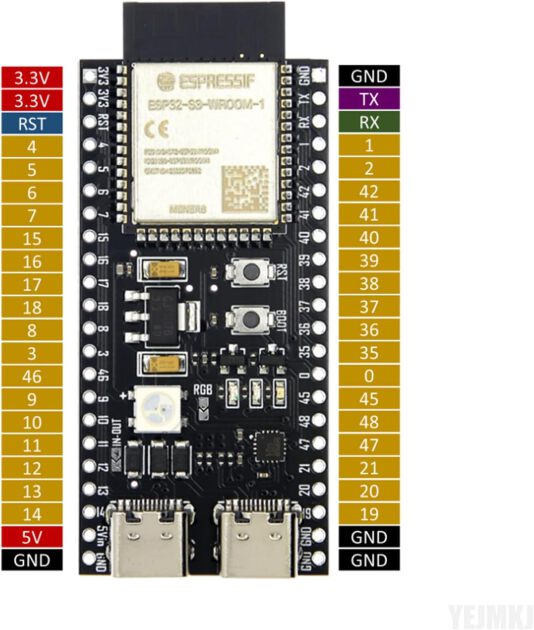

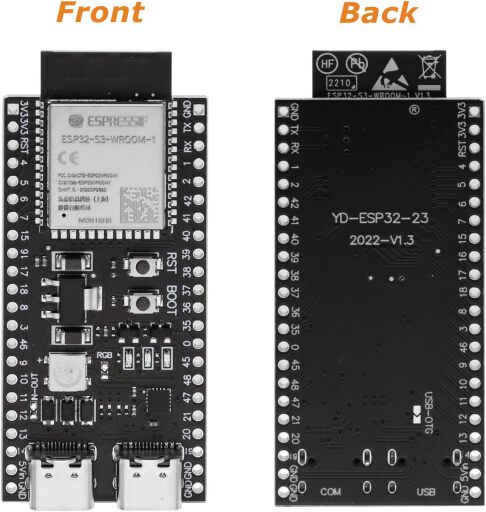

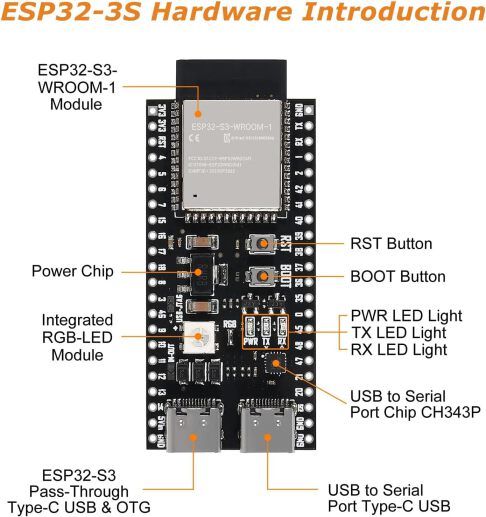

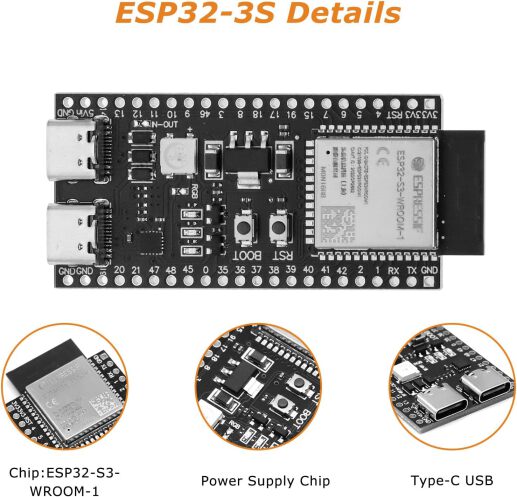

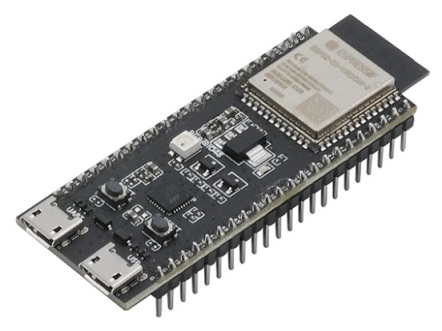

ESP32-S3 Dev-Kit C1

Schéma structurel [pdf]
Lien vers un distributeur
Site ESPRESSIF ! ! Attention le circuit n'a pas la même largeur que sa version bon marché. D'autre part la mémoire externe nécessite la disponibilité des GPIO35, 36 et 37. Ce qui pose pb sur la première version de la carte Cible Biathlon. Par contre son Wi-Fi fonctionne sans problème d'antenne, contrairement à la version bon marché.

Symbole Fritzing [zip]

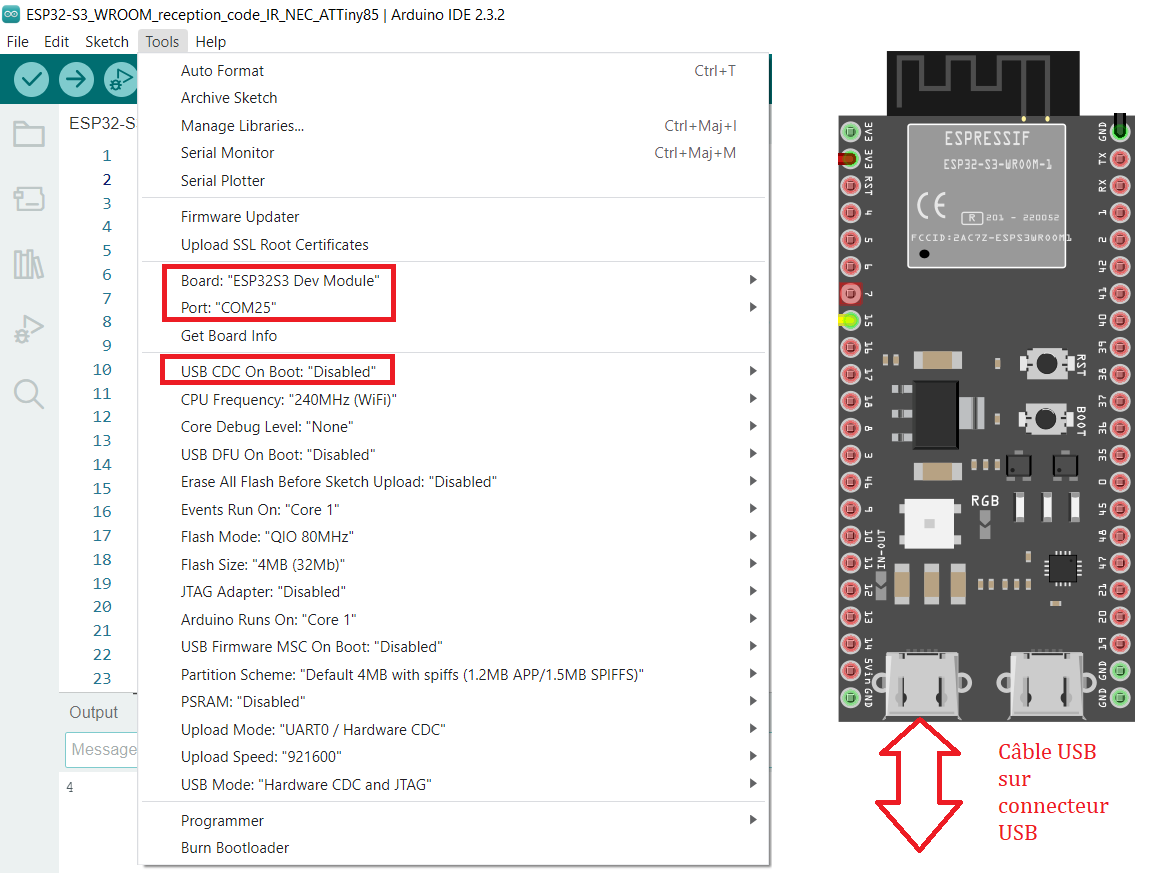

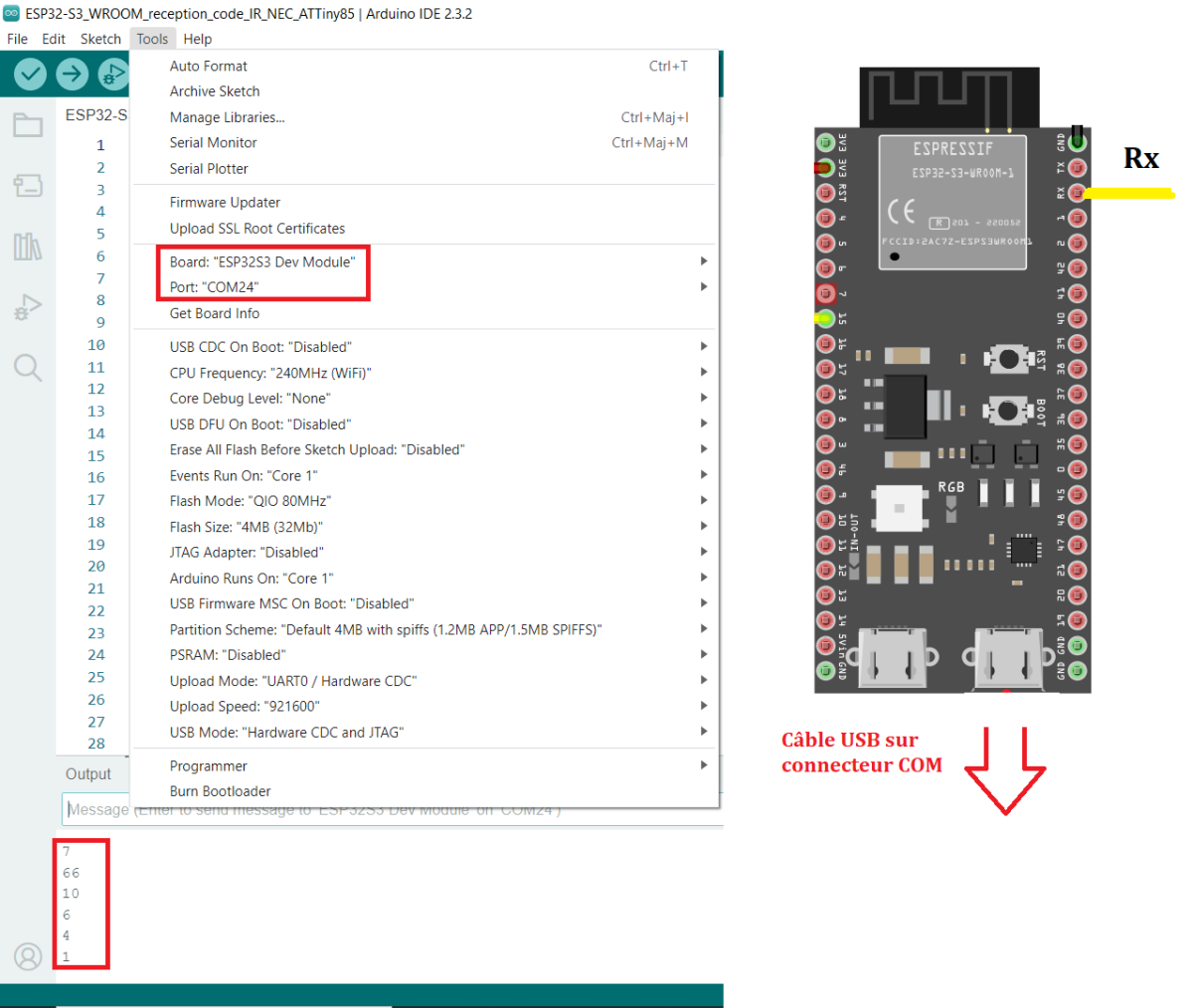

Configuration de l'IDE pour programmer l'ESP32 afin qu'il permette après programmation d'utiliser l'entrée Rx

Configuration de l'IDE après programmation : se connecter sur l'USB de droite (COM) pour récupérer Rx et le visualiser dans le moniteur série

Attention : ESP32-S3 Dev Kit : programme permettant de mettre la cible en service à minima, sans Wi-Fi

ESP32_Dev_Recep_Code_ATTiny85_Detect_Batt_Faible_GPIO03.ino [zip]

Complément : Cartes éventuellement utilisables pour le pistolet

Carte éventuellement possible pour le pistolet

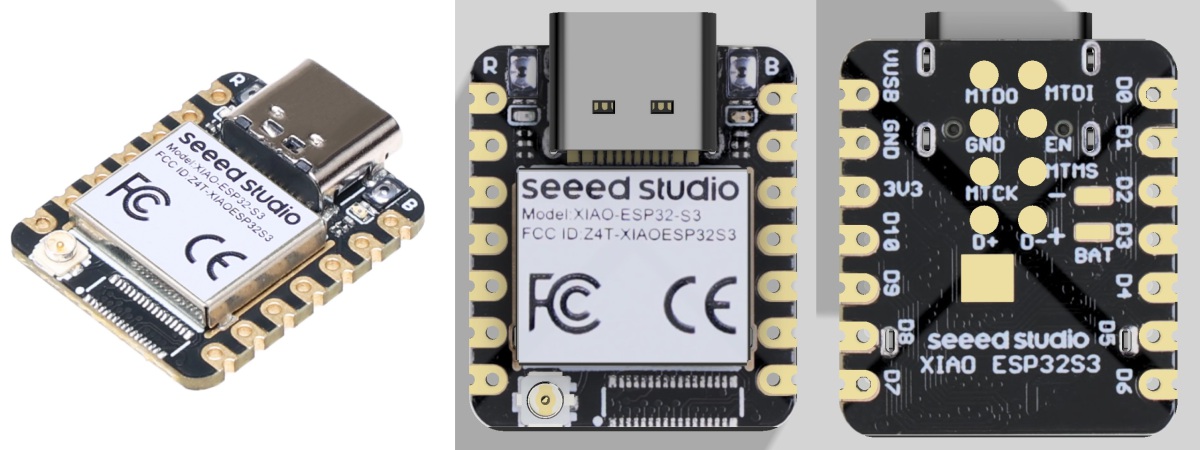

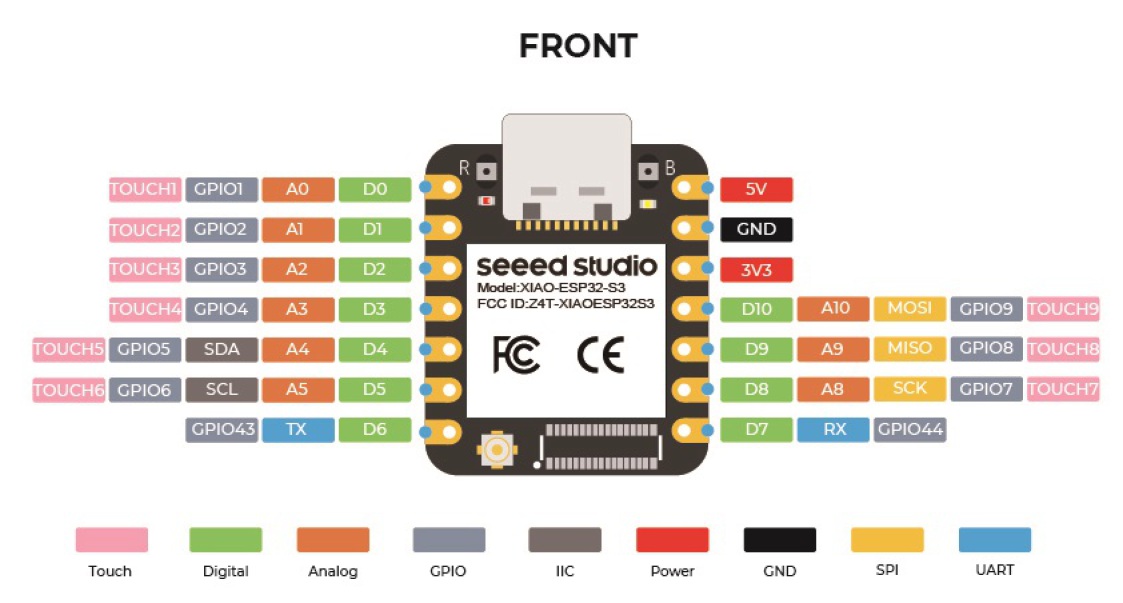

XIAO ESP32S3

Lien vers un distributeur

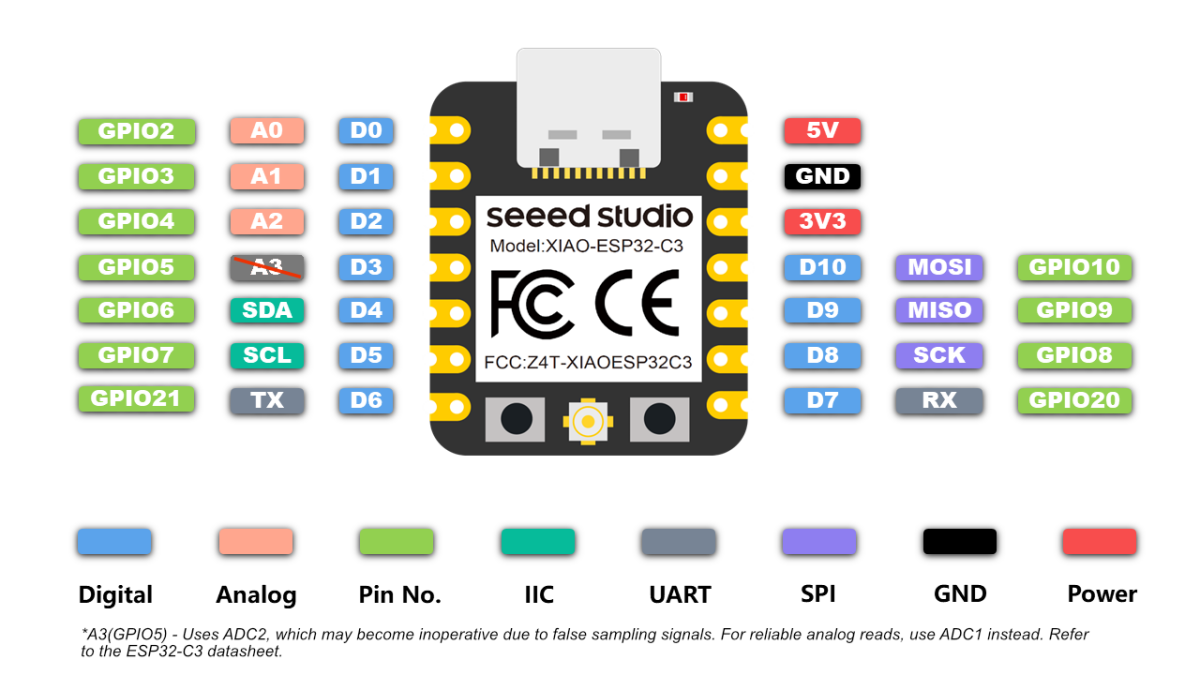

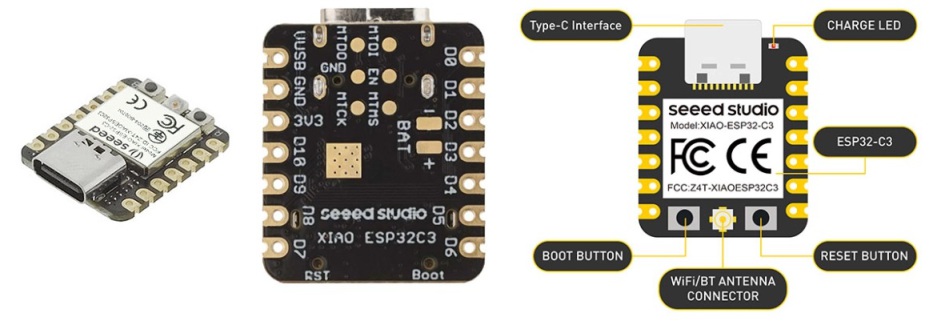

XIAO ESP32C3

Symbole Fritzing [zip]

Complément : ATtiny85

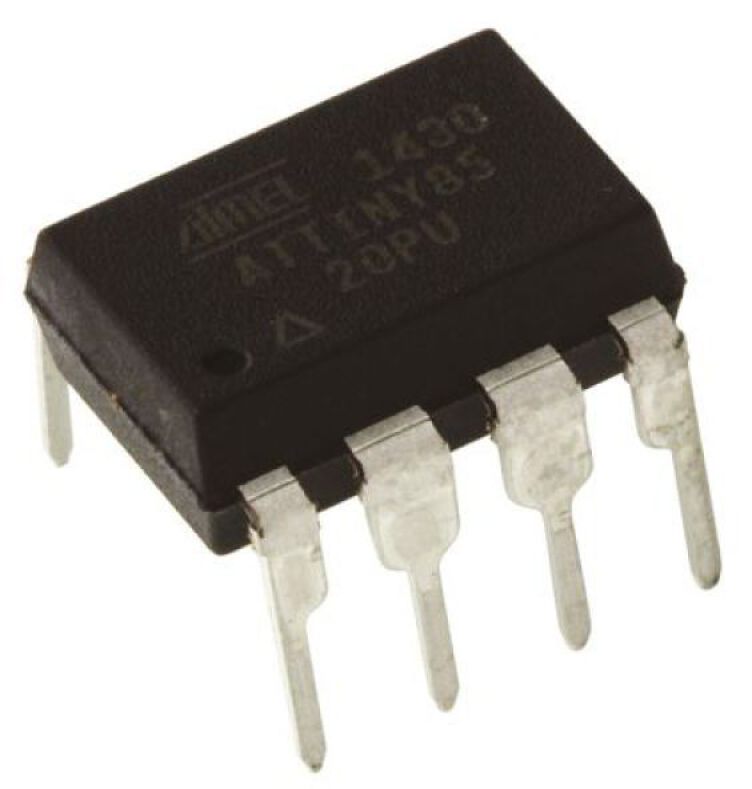

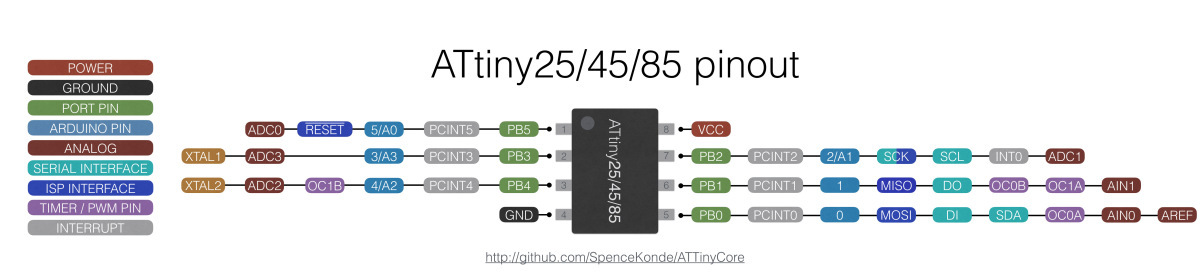

ATtiny 85 :

Installation dans l'IDE Arduino :

URL à ajouter dans les Préférences : http://drazzy.com/package_drazzy.com_index.json

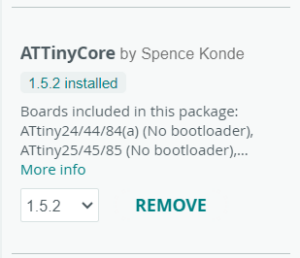

Puis ajouter la carte ATTinyCore

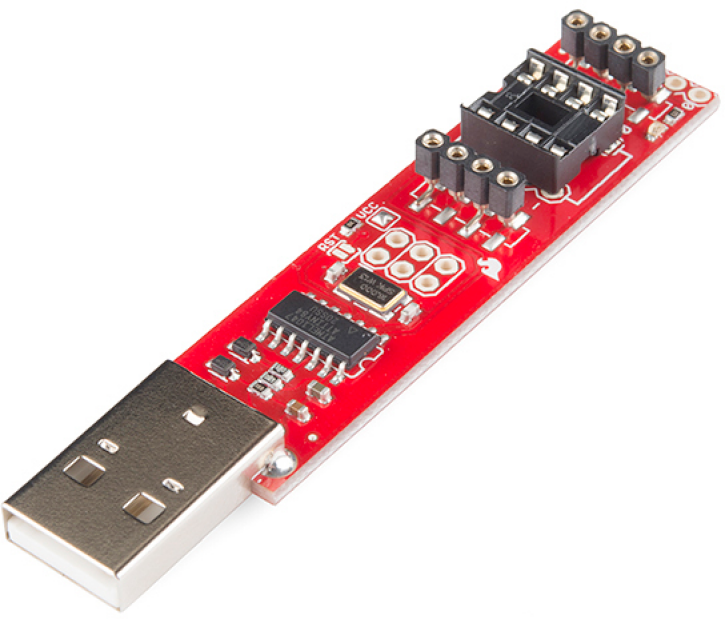

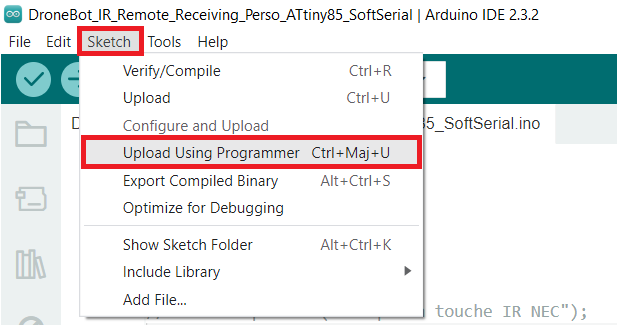

Programmateur SparkFun d'ATtiny85 :

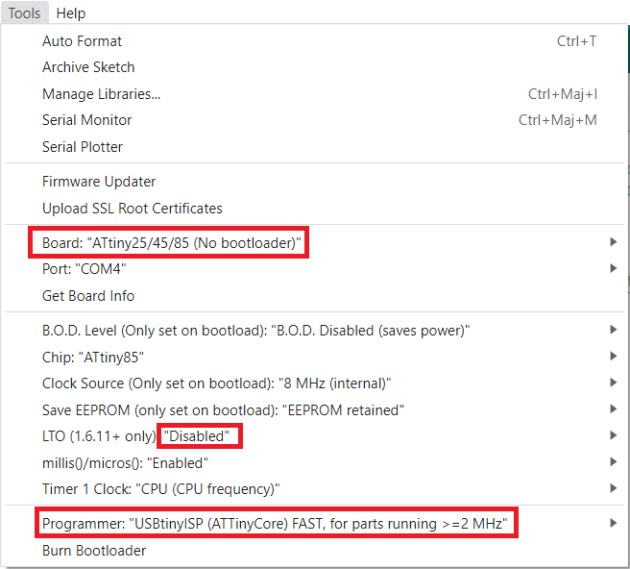

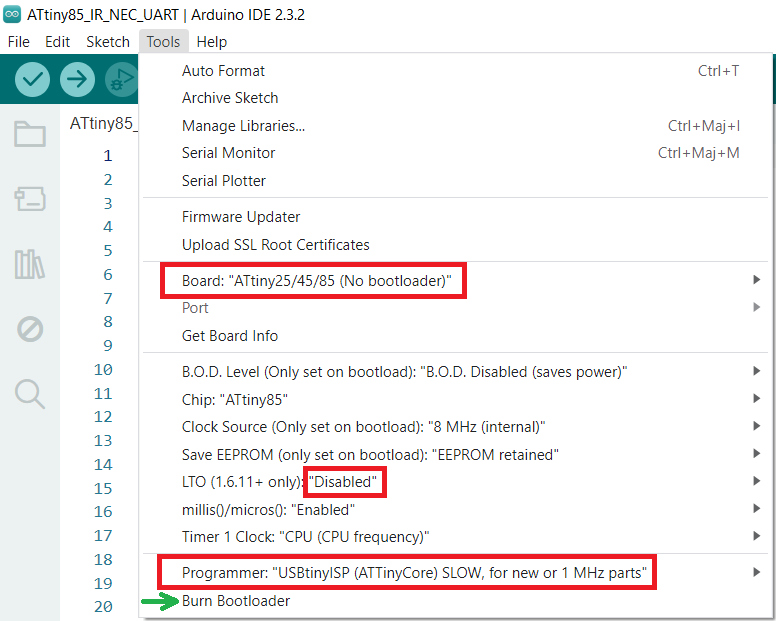

Si l'ATTiny85 est neuf il faut impérativement que le menu Outils/Tools soit configuré comme ci-dessous, et "Graver la séquence d'initialisation"/"burn bootloader" au moins 1 fois sur le circuit. A noter : cette première gravure ne peut se faire qu'en "programmer USBtinyISp SLOW.
