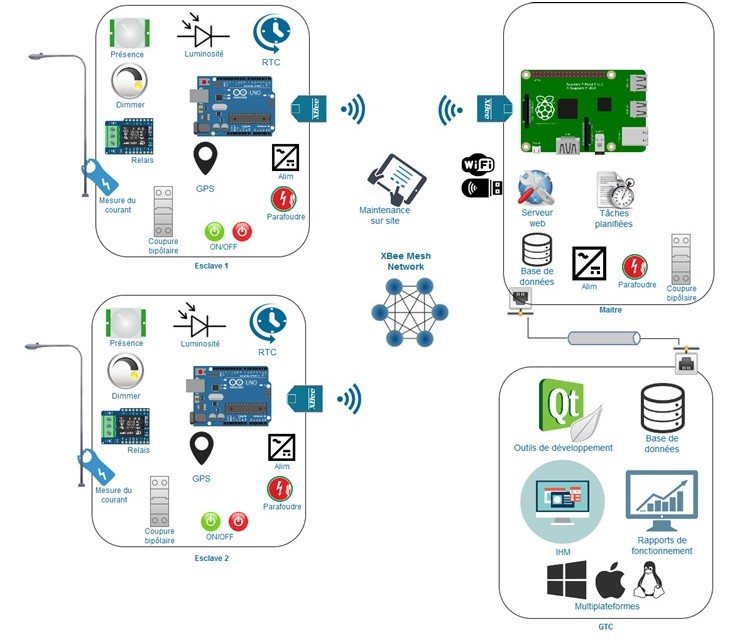

Projet 4 : Gestion Technique Centralisée (GTC) d'un Éclairage Public (EP) avec communication XBee
Texte légal : Dossier de présentation du projet
Texte légal : Interactions IR ↔ EC
|  |

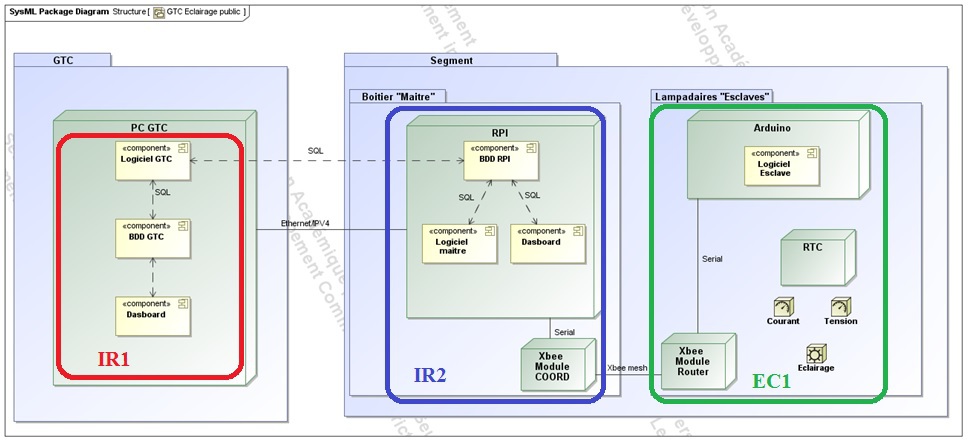

SysML Package diagram |  |
Complément : Site de l'entreprise API
 |
|
Exemple : Saisie de schéma et routage de la version 2018 par M. Silanus

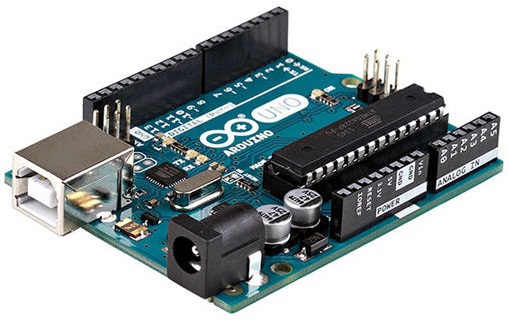

Complément : Arduino Uno
Pour certaines applications, se référer aux différentes mises en œuvre effectuées en TP d'apprentissage
Symbole et empreinte de shield Arduino Uno pour kiCad téléchargeables ici.

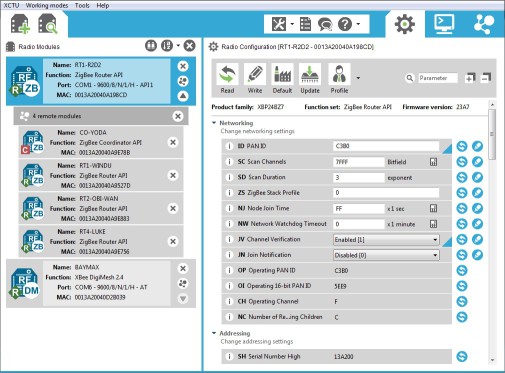

Complément : Modules XBEE pour les essais
Module X-Bee S2 XB24CZ7SIT-004 |  |
Connecteur SIL 2mm traversant 10 contacts |  |
Complément : Horloge temps réel
Complément : Alimentation Arduino (Exemples à tester)
Alimentation à découpage Comatec : |  |
Complément : Mesure d'intensité (Exemple à tester)
Capteur de courant AC 5A EF04015 : |  |
Complément : Transistor MOS 2N7002
Complément : Relais 1RT
Complément : Liens sur le sujet
Ballast (wikipédia)
Commandes Hayes / AT (wikipédia)
Complément : Luminaire à LED
Complément : PCB fabriqués avec leur stencil

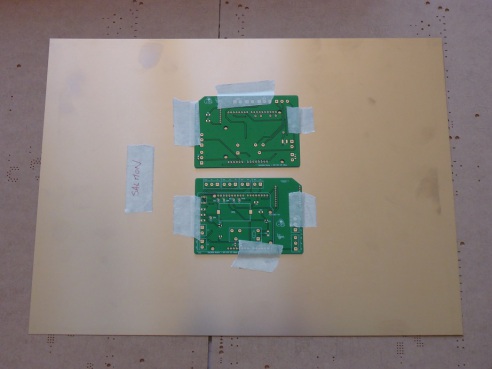

Réception des PCB : 6 Mai 2019 |  |
PCB de Salmon Robin |  |
Complément : Carte finalisée

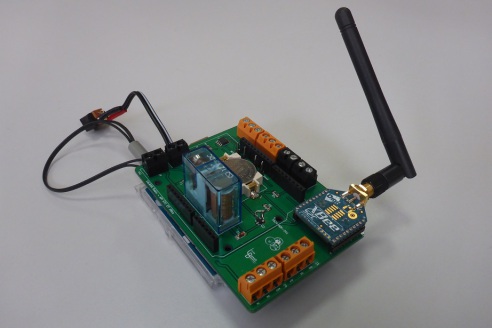

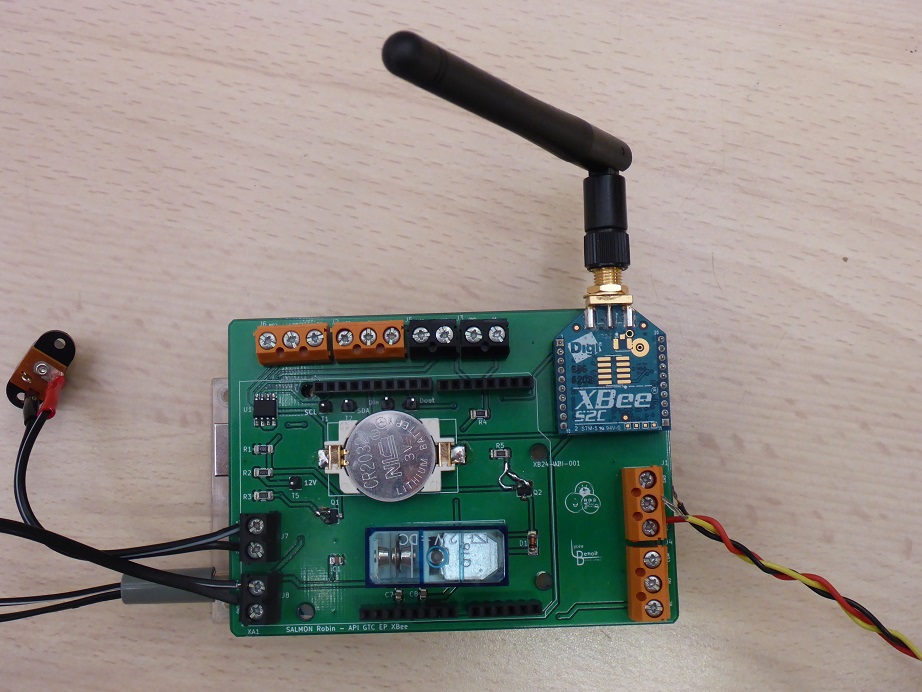

Carte finalisée
