Cours

KiCad

Complément :

Correspondances : Symbole ↔ Code commande ↔ Empreinte avec modèle 3D
KiCad Symboles Projets → à installer ici : C:\Program Files\KiCad\share\kicad\library
KiCad Empreintes Projets → à installer ici : C:\Program Files\KiCad\share\kicad\modules
KiCad Modeles 3D Projets → à installer ici : C:\Program Files\KiCad\share\kicad\modules\packages3d

Complément : Règles de routage sur KiCad

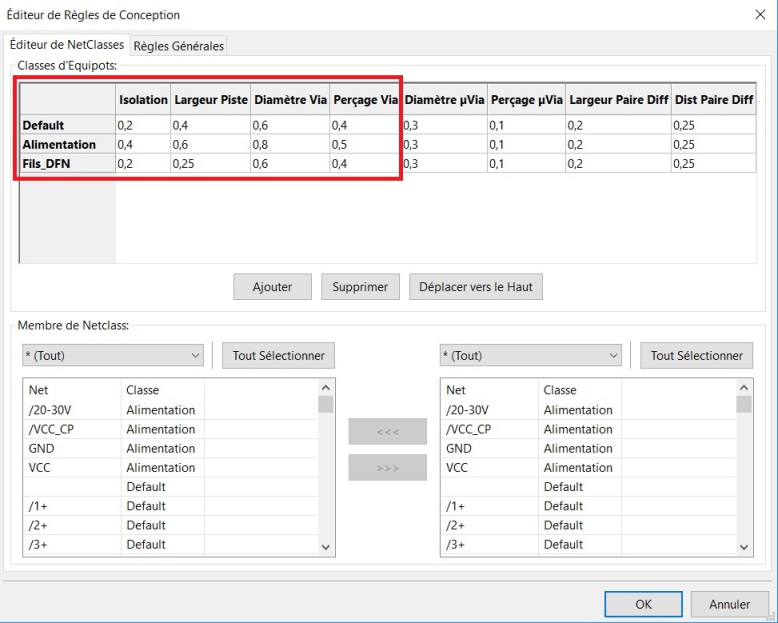

Règles à définir à partir du menu : "Options" → "Règles de routage"

Le ligne "Défaut" existe d'origine mais elle doit être modifiée comme ci-dessous.
La ligne "Alimentation" doit être créée et concerne tous les routages
La ligne DFN est à créer uniquement pour les PCB qui contiennent ce type de boîtier

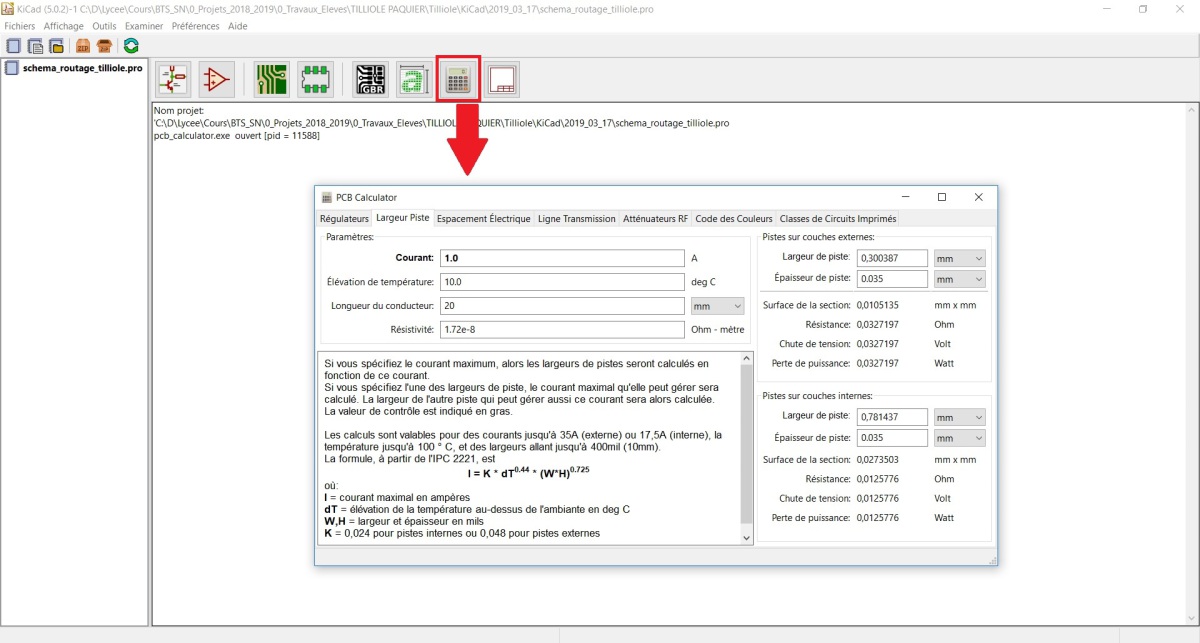

Dans le menu "Outils de calcul" → "Largeur de piste" il est possible de connaître l'intensité pouvant circuler dans les pistes tracées, en fonction de la largeur de ces pistes.

Par défaut les PCB que nous gravons nous-mêmes et ceux que nous faisons sous-traiter ont une épaisseur de 35µm

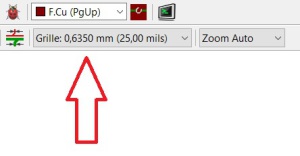

Grille conseillée pour le routage : 0,635mm

Grille pour le contour de la carte : 1mm

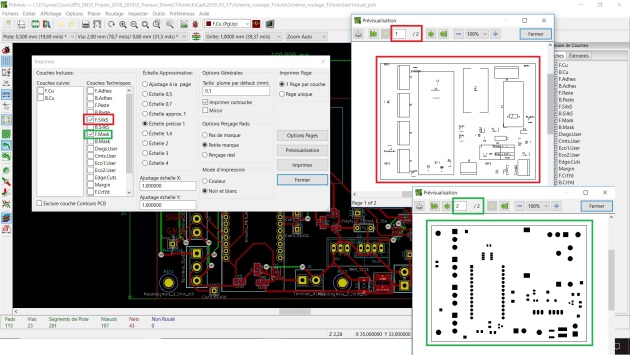

Complément : Impression schéma d'implantation et empreintes

Avant tout routage, il faut vérifier si les empreintes et la disposition des composants sont conformes

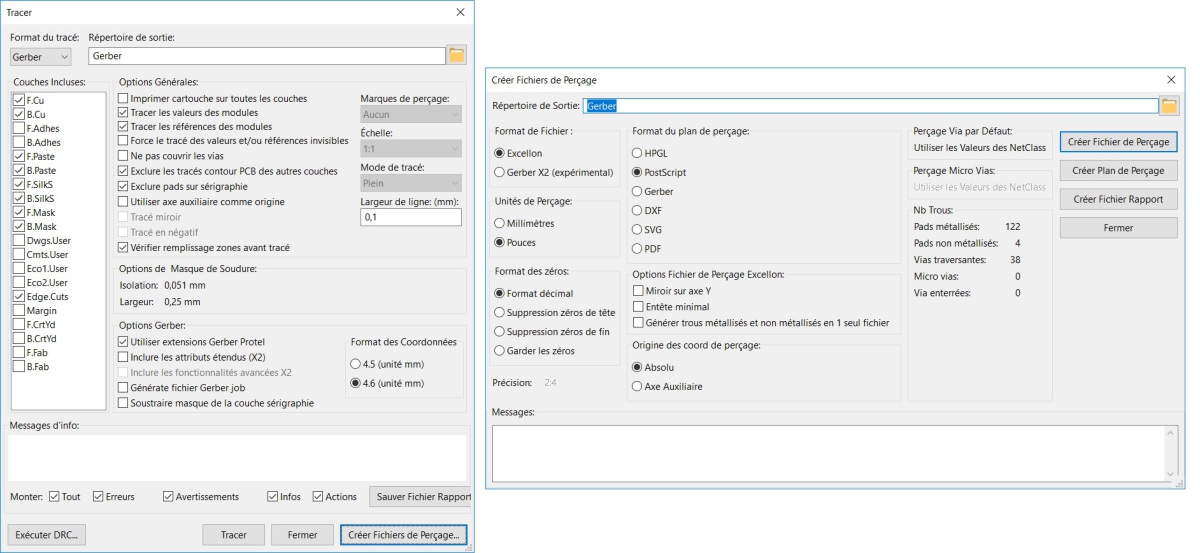

Complément : Création des fichiers Gerber

Le nom du répertoire de destination des fichiers créés doit être renseigné, le nommer "Gerber", puis ces fichiers (au nombre de 11 normalement) doivent être stockés dans un fichier .zip qu'il faut créer et envoyer au fabricant. Cocher les cases à l'identique dans les 2 menus.
