Projets E62 du lycée Alphonse Benoit

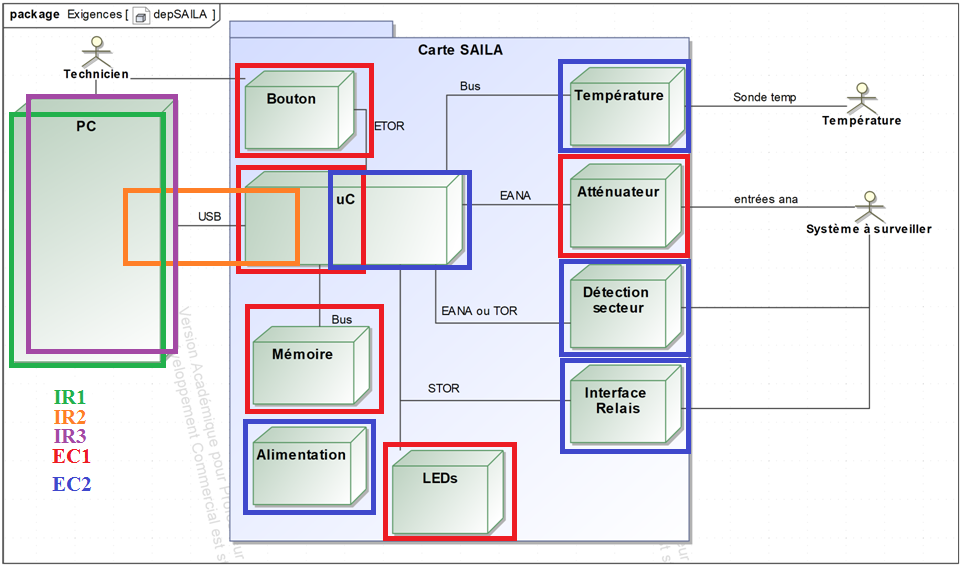

Projet 6 : Système d'Acquisition d'Informations Logiques et Analogiques (SAILA)

ComplémentSite de l'entreprise 2SP

2SPElectronic

5b rue de la Haie au Blanc

14370 Moult-Chicheboville

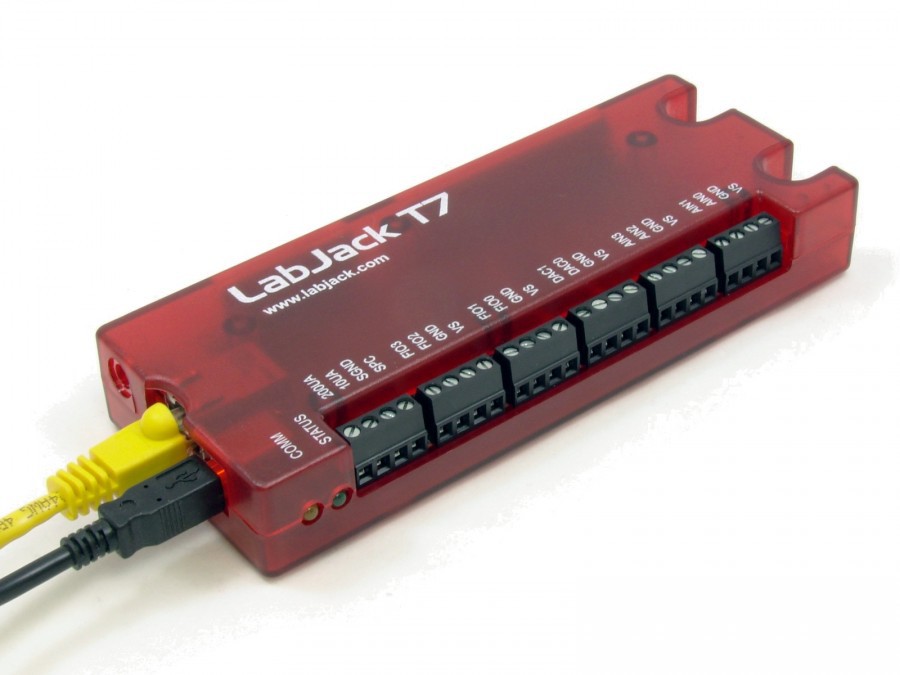

ExempleExemple d'inspiration : température logger

Allure que pourrait avoir le prototype.

A retenir : entrées/sorties sur bornier

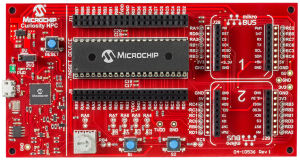

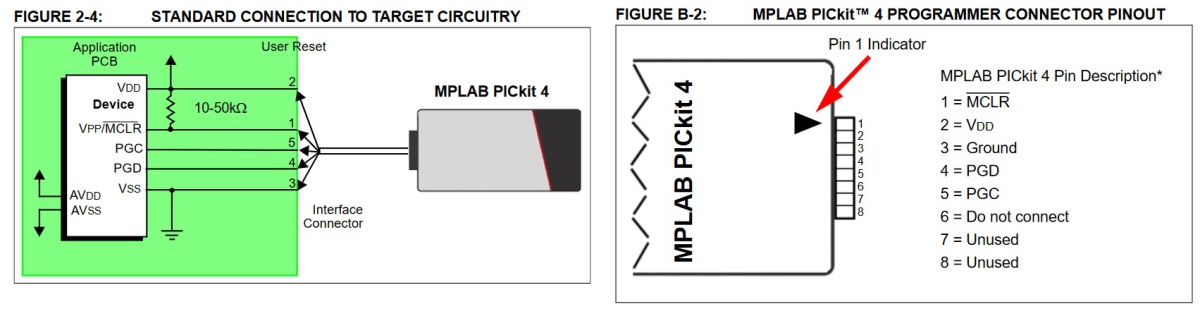

ComplémentMicrocontrôleur Microchip PIC18F45K50 et carte de développement Curiosity HPC

Exemples de projets MPLAB X :

Consignes de M. Morin :

  • Pour le raccordement des entrées analogiques utiliser un bornier disposant du 0V pour chaque entrée.

  • Utilisation d'un LM4040 5V pour la référence du convertisseur analogique.

  • Alimentation par bloc secteur 9V

AttentionChoix d'une mémoire morte

Conseil de M. Sorin (Microchip) :

  • Si 2Mbits est suffisant je recommande d'utiliser une mémoire EEPROM plutôt qu'une mémoire FLASH car c'est plus granulaire pour faire des écriture et le nombre de cycles garanti effacement/écriture est 10 fois plus élevé.

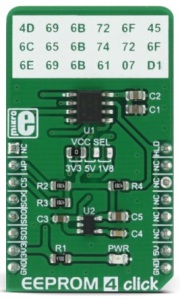

ComplémentMémoires mortes

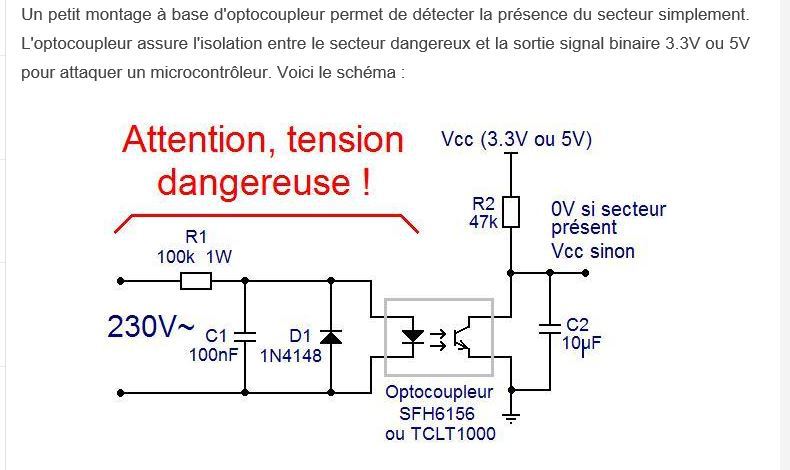

ComplémentDétection de présence secteur

Structure de détection de présence secteur, consignes de D. Morin (2SP) :

  • Source

    Cette structure devra faire l'objet d'un PCB indépendant, conditionné dans un revêtement isolant, gaine thermos-rétractable.

Voici quelques détails :

  • La pull-up et le condo sur la carte d'acquisition.

  • R1 est composée de 2 résistances de 47K (sécurité : répartition du 220V sur 2 composants)

  • testée avec Opto CN17-2 sur Mouser : FOD8523SD en SMT-4

  • Selon le condensateur de sortie et le souhait d'exploitation de l'information :

  1. 10 nF : signal carré 50 Hz avec le 5V de la carte

  2. 4.7 µF : 0V si présence secteur

Optocoupleur photodarlington FOD8523SD :

ComplémentCapteur de température

Consignes de D. Morin (2SP) :

  • j'aime bien les sondes platines PT1000 (sur ADC) avec très peu de gaine thermo :

  1. Le composant est petit et donc ne possède pas d'inertie mécanique, donc il peut suivre presque instantanément la T° relevée.

  2. Inconvénient : il faut faire une table de conversion

  • Sinon LM35 sur ADC

Sonde PT100 :

  • Lien site commande sondes mises à disposition :

  1. 198466 chez Conrad.fr

  2. Chez RS

  3. Fournies par API

ComplémentAlimentation de la carte SAILA

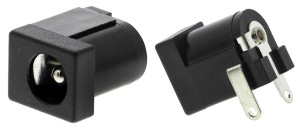

Bloc secteur 9V (12V possible également compte tenu du convertisseur DC/DC utilisé) 6W devrait largement suffire A préciser

Convertisseur DC/DC :

  • Condensateur de filtrage 22μF /25V 1812

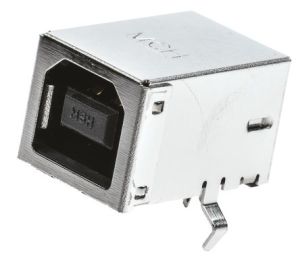

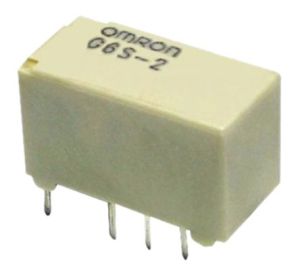

Complément

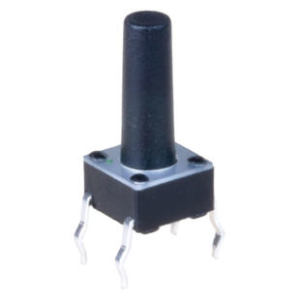

ComplémentBouton-poussoir à rappel PHAP3301D et PHAP3301B

ComplémentBilan de l'affectation des broches du microcontrôleur pour le projet

Bilan le 25 février 2019 à suivre pour la saisie du schéma complet de la carte

ComplémentSchéma structurel proposé aux élèves

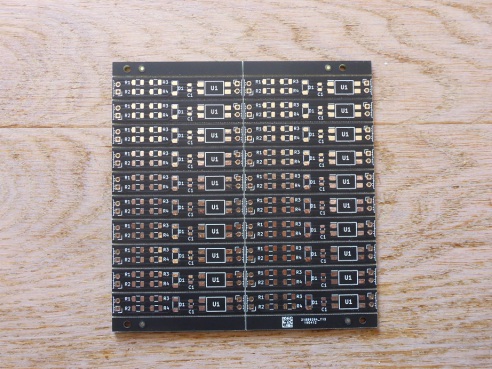

ComplémentPCB de la carte de détection de présence secteur,

  • Commandées , avec panélisation, chez JLCPCB, reçues les 18/04/2019

  • Stencil commandé chez SeeedStudio

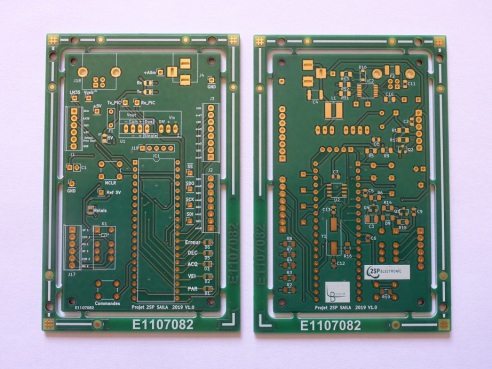

ComplémentCarte 2SP SAILA V1.0

  • Routée par le professeur

  • Commandée par D. Morin chez EuroCircuits

  • Livrée le 18/04/2019 avec stencil et support stencil

Data Logger SAILA à microcontrôleur PIC18F45K50. Essai des fonctionnalités de base.
Modélisation et impression 3D d'un boîtier de circuit imprimé avec KiCAD et FreeCAD
