Documents de fabrication
Rappel : Relation entre unités
2,54 cm = 25,4 mm = 1 pouce = 1 inch = 1000 th
1th = 1 millième de pouce = (25,4 / 1000) mm = 0,0254mm
1mm = (1000 / 25,4)th = 39,37th
Définition : Fichier de nomenclature
Définition : Conseils pour le routage d'une carte
Prévoir :
des condensateurs de découplage au plus proche des circuits,
un plan de masse
Penser à :
vérifier si les dimensions des empreintes correspondent à celles des composants réels,
vérifier si les diamètres de perçage sont les bons, utiliser les fichiers Gerber pour vérifier très précisément.
Complément : Sous-traitance de la fabrication des PCB
Le fait de faire sous-traiter la fabrication des PCB en Asie plutôt qu'en France ou en Europe est une obligation purement financière.
Sinon nous n'aurions tout simplement pas les moyens de faire sous-traiter professionnellement les circuits imprimés des différents projets.
Sinon nous aurions des PCB industriels mais plus d'argent pour acheter les composants devant être câblés dessus.
Complément : PCBA : Printed Circuit Board Assembly
Consignes SEEEDSTUDIO pour créer un PCB qui puisse être fabriqué et assemblé dans les meilleures conditions :

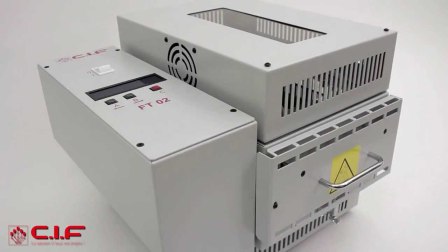

Complément : Utilisation d'un four à refusion

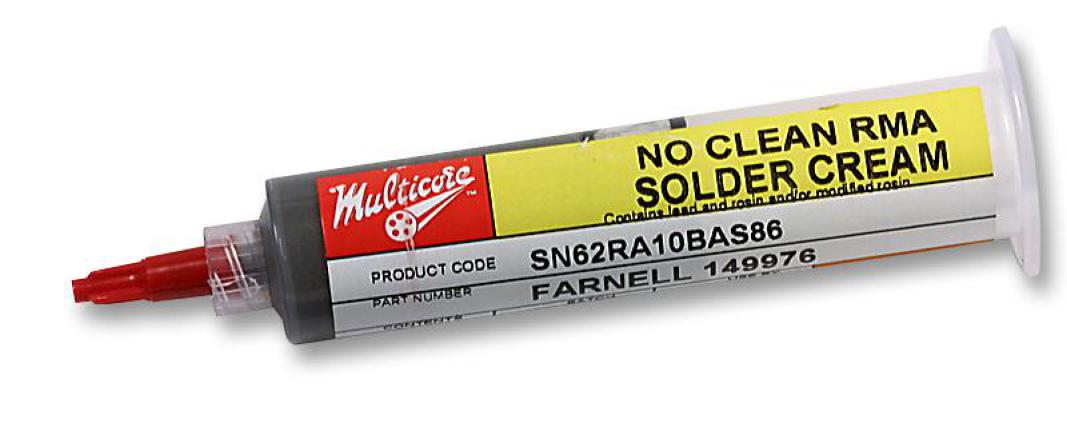

Pâte à souder utilisée (lien Farnell)

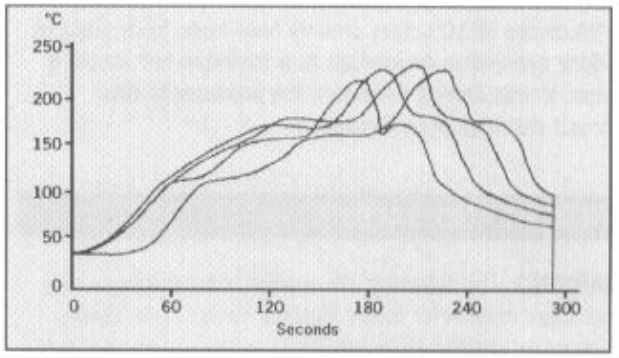

 | Réglages effectués (après tests) pour cette crème : Prog 2
|
Carte de Thomas Bonnefille juste avant le passage dans le four

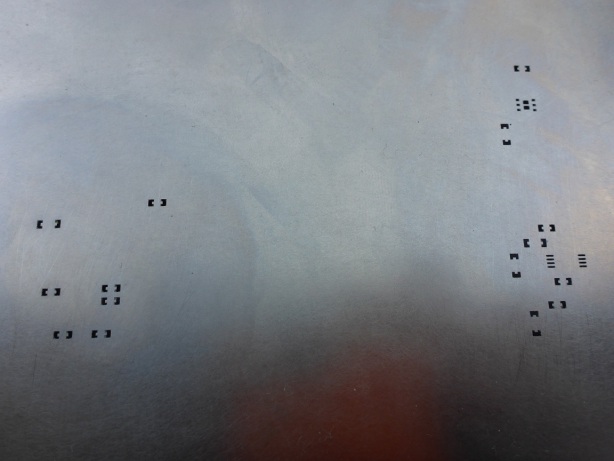

Pour les cartes disposant de circuits cms utilisation d'un pochoir (stencil) |  |

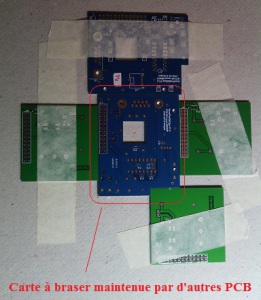

Carte à braser maintenue par d'autres PCB |  |

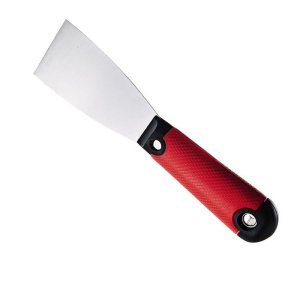

Dépose de la pâte à braser avec une spatule |  |
Nettoyage des soudures "classiques" avec de l'alcool isopropanol |  |
|  |
|  |

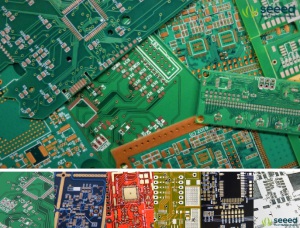

Complément : Pourquoi les PCB sont-ils généralement verts ?
|  |

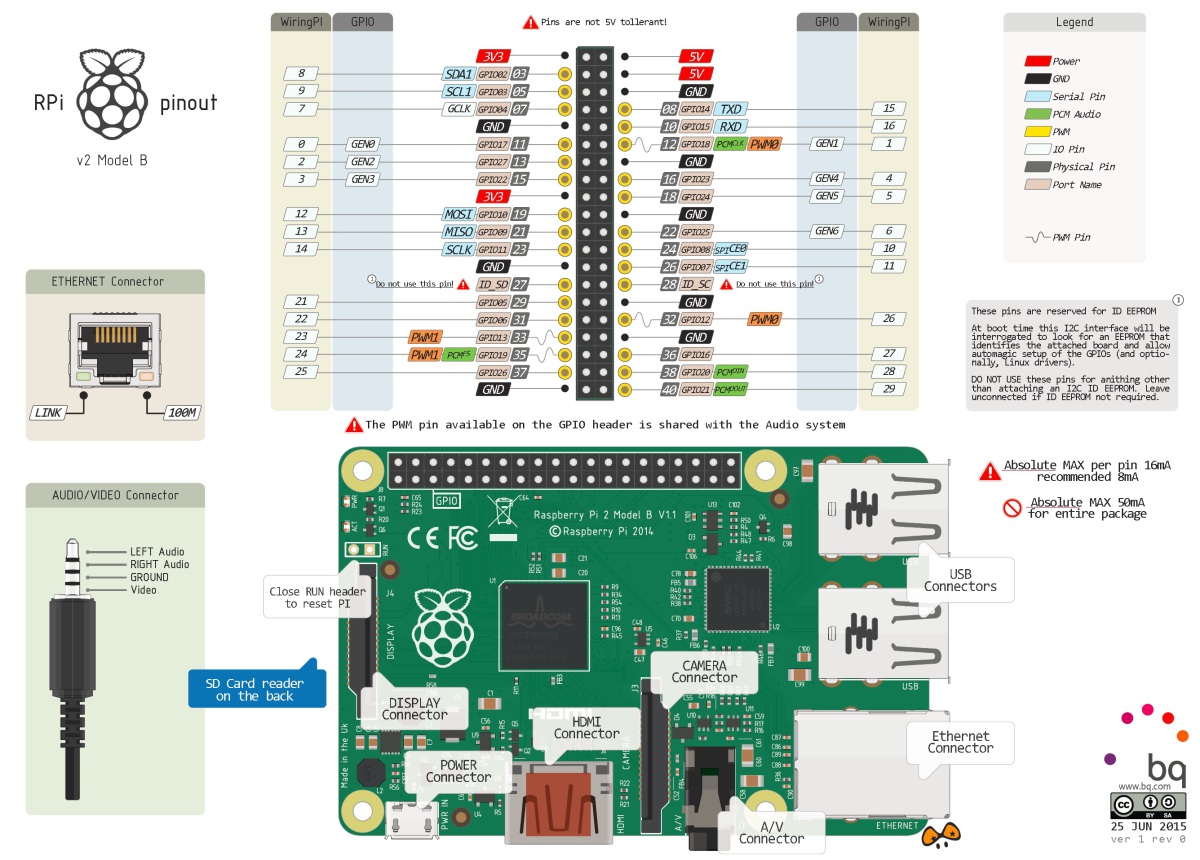

Complément : GPIO Raspberry Pi

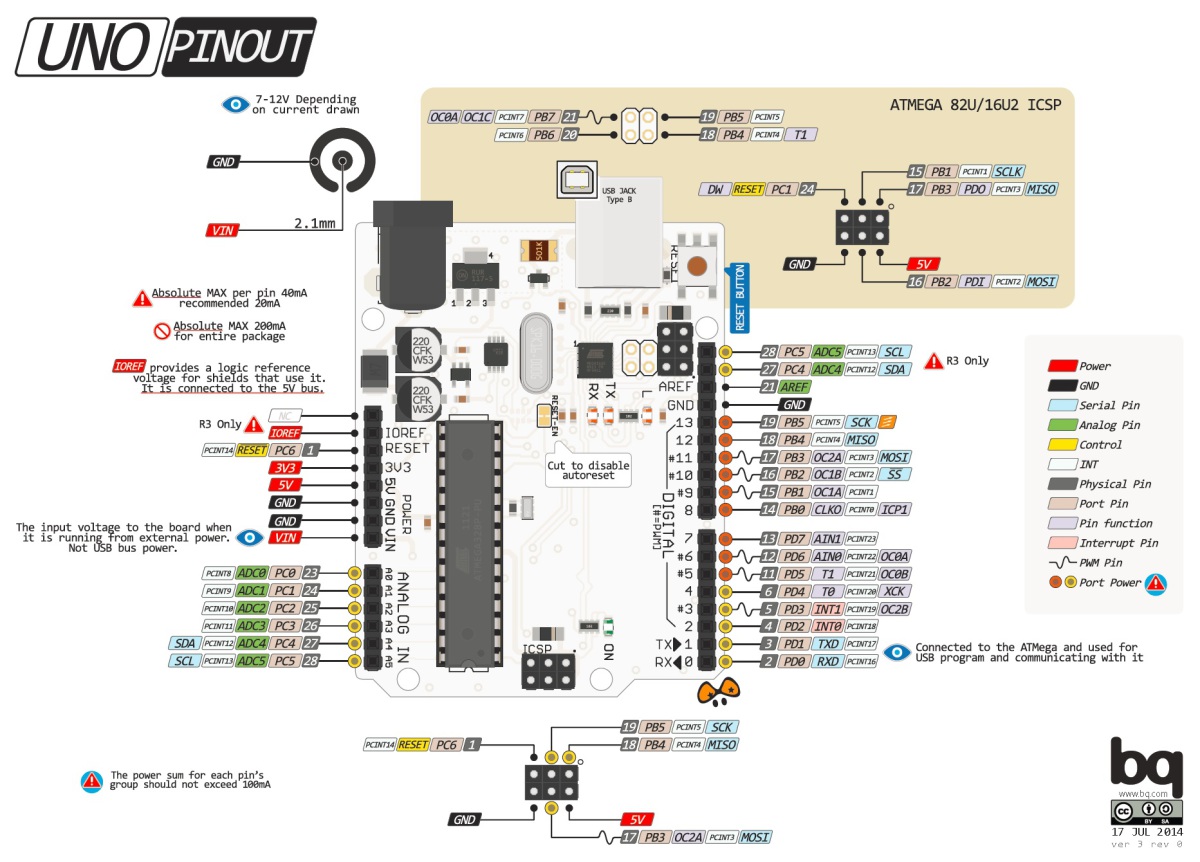

Complément : Arduino Uno

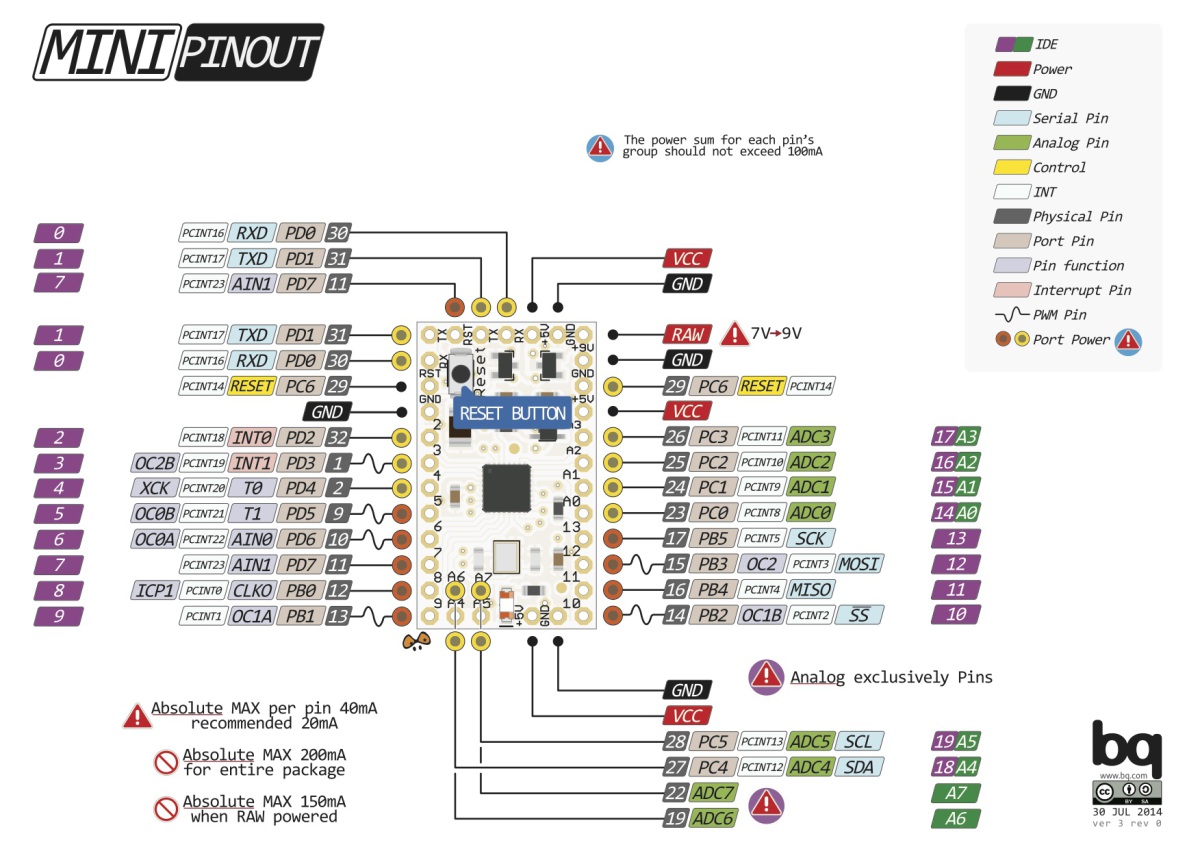

Complément : Arduino mini
Complément : Arduino MKR 1300
Complément : Ajouter un modèle 3D dans Kicad
Des modèles 3D peuvent être récupérés sur internet. Par exemple sur les sites suivants (par ordre d'intérêt) (ces 3 sites nécessitent d'ouvrir un compte gratuit) : KiCAD nécessite d'utiliser des fichiers vrml : .wrl Par expérience, on trouve parfois directement le fichier du composant dans ce format, mais il arrive que ce fichier ne soit pas exploitable (forme 3D non visible) sous KiCAD. On trouve aussi les fichiers 3D dans d'autres formats tels que .stp ou .stl ; il faut alors les convertir en .wrl SolidWorks le permet, mais son installation nécessite une licence, le logiciel prend beaucoup de place, et parfois le fichier .wrl généré n'est pas non plus exploitable par KiCAD. |  |
Une solution qui fonctionne plutôt bien consiste à récupérer le fichier .stl par exemple sur le site 3dcontentcentral.fr/ qui est très professionnel, puis utiliser le logiciel Wings3D gratuit et plutôt léger. Importer le fichier .stl, modifier si nécessaire la couleur, et ou la forme du modèle, et l'exporter au format .wrl . Ce fichier pourra alors être associé à une empreinte dans KiCad, sa taille et son orientation pouvant être adaptées (souvent nécessaire), puis l'association pourra être sauvegardée dans un fichier .kicad_mod lui-même stocké dans une librairie de type .pretty |  |
A noter : le site suivant componentsearchengine.com permet de trouver des empreintes (pas toutes !) de composants aux formats KiCAD (.lib .mod .dcm). Il suffit de se loguer comme sur le site tracepartsonline.net
Complément : Panélisation
Complément : Remplacement d'un CMS sur adaptateur CI
Complément : Bons de commande pour codes commande
Les extraits de bons de commande téléchargeables permettent de documenter ce paramètre dans le schéma : |  |
