Projets E62 du lycée Alphonse Benoit

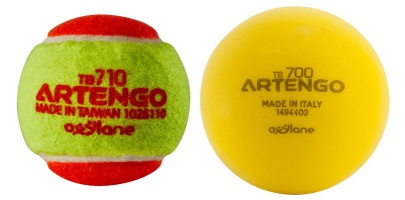

Projets 1 & 2 : RushBall

Texte légalDossier de présentation du projet

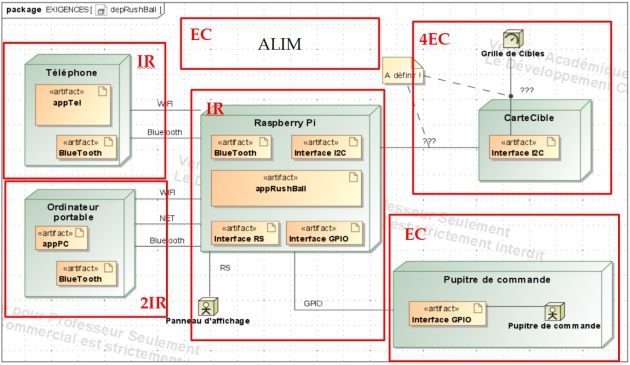

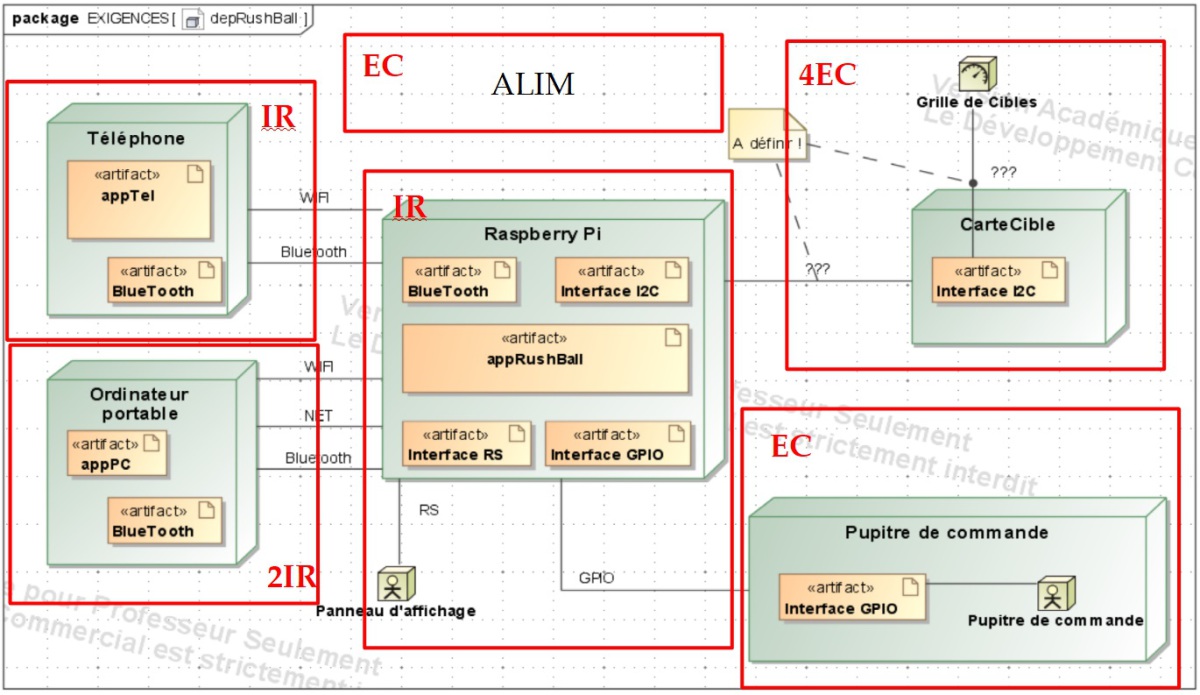

Texte légalInteractions IR ↔ EC

  • Diagrammes des exigences

ComplémentRaspberry Pi 3

ComplémentAdaptateur UART ↔ RS232

ComplémentPupitre de commande

Pupitre de commande

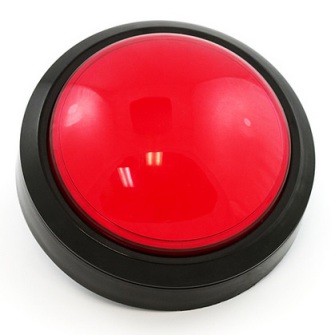

Gros Bouton Poussoir Rouge (Big Dome pushbutton) :

Clavier sans fil :

ComplémentLevel-Shifter

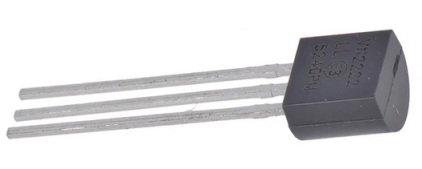

Transistor pour le prototypage rapide :

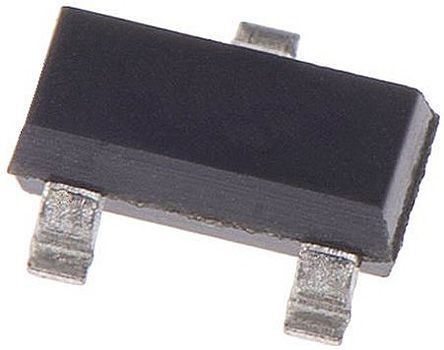

Transistor pour le circuit imprimé :

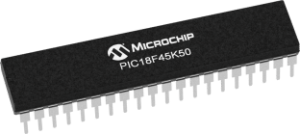

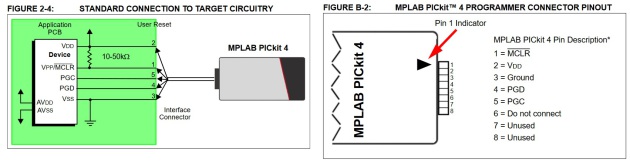

ComplémentCarte cible version Microchip

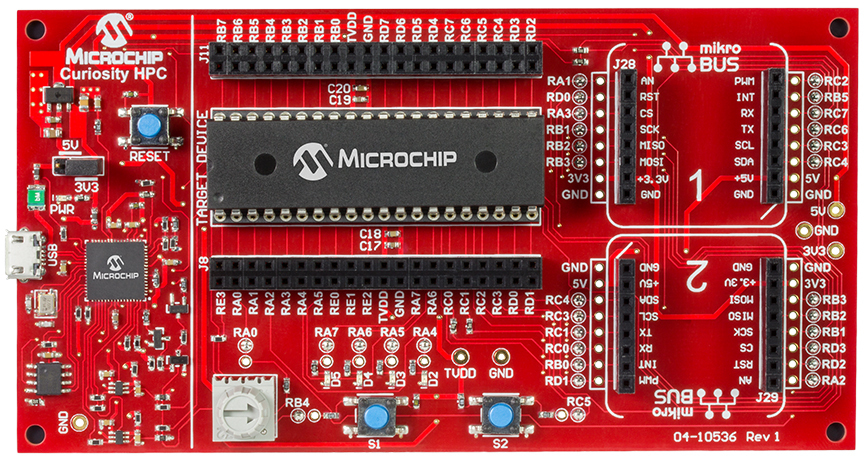

Carte cible version Microchip

Exemples de projets MPLAB X :

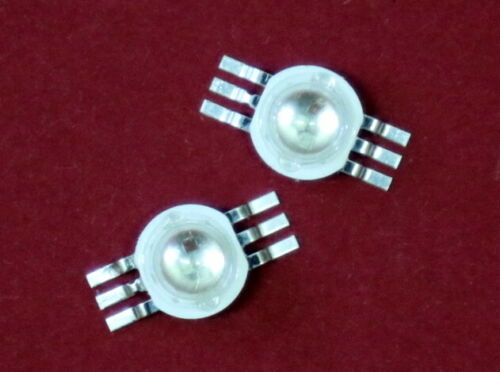

LED COB 3W RGB :

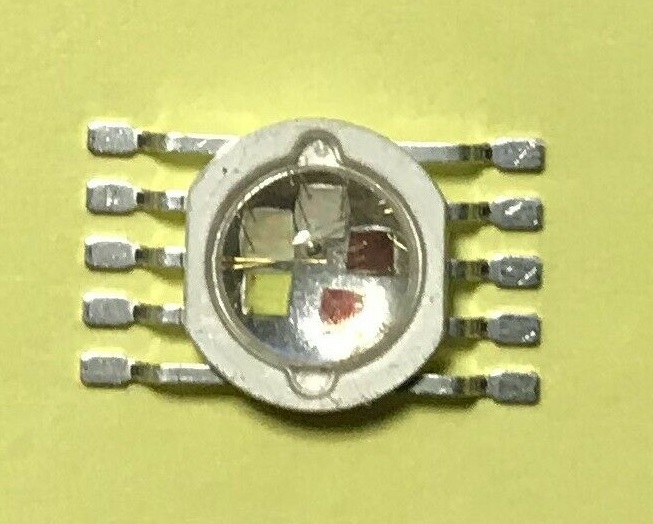

LED COB 3W RGB Blanc jaune :

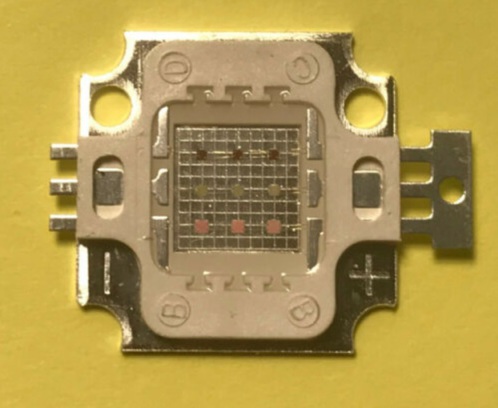

LED RGB 10W :

  • bleu 460NM, rouge 620NM, vert 530NM

  • Intensité lumineuse : rouge : 100lm, vert : 270lm, bleu : 100lm

  • Tension rouge : 6-6,4V, vert : 9-12V, bleu 9-12V

  • Courant : 300mA

  • 10Watt de puissance totale avec contrôle de toutes les couleurs

Liens vers des vendeurs :

Transistor MOSFET MGSF2N02ELT1G :

Résistances 2W pour les essais :

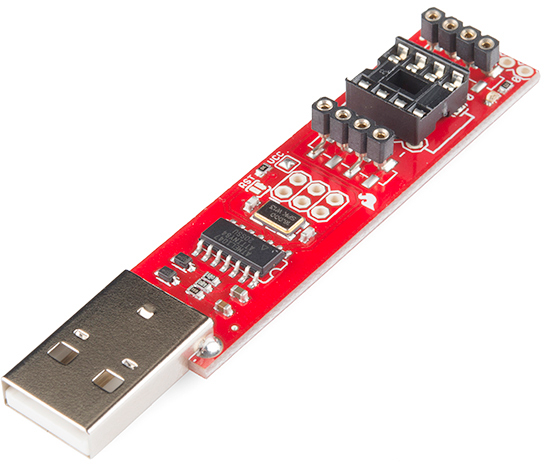

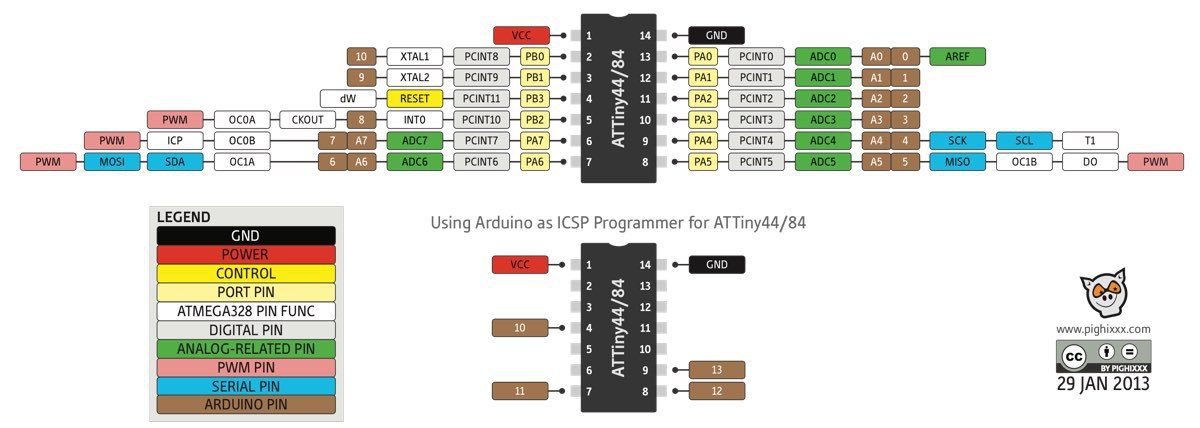

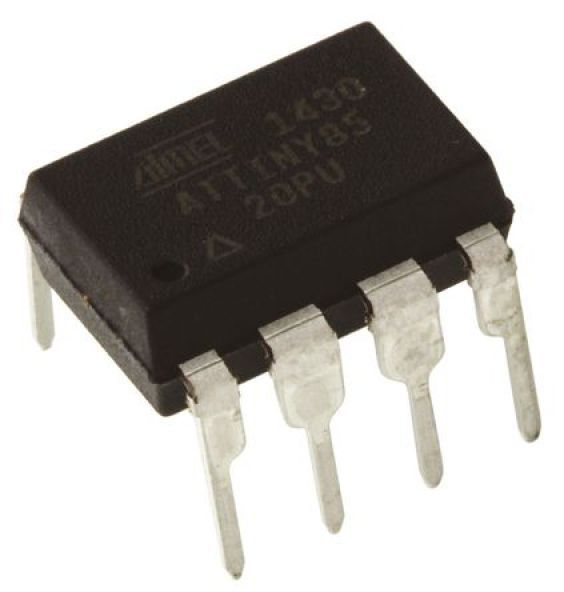

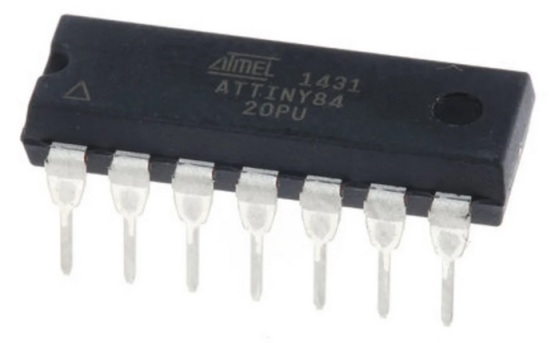

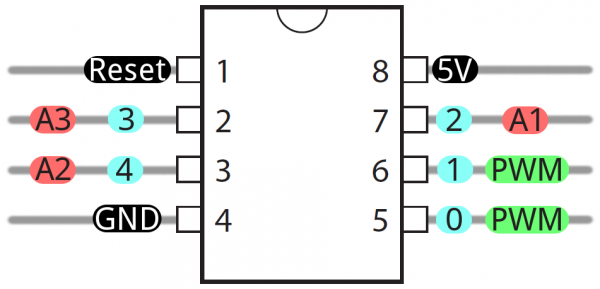

ComplémentMicrocontrôleur ATtiny

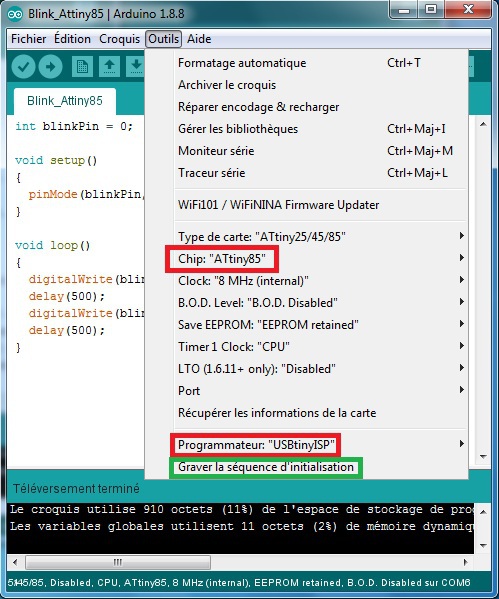

Configuration de l'IDE :

  • Pour un nouvel ATtiny : graver la séquence d'initialisation

  • Compiler et programmer l'exemple Blink LED : la led jaune doit clignoter avec une période de 2 secondes.

Mise en service de la communication en IC2 sur ATTINY en utilisant la librairie TinyWireM :

ComplémentLED Neopixel

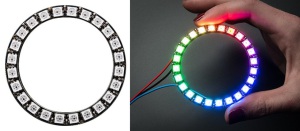

LED Neopixel :

ComplémentDétection d'impact des balles

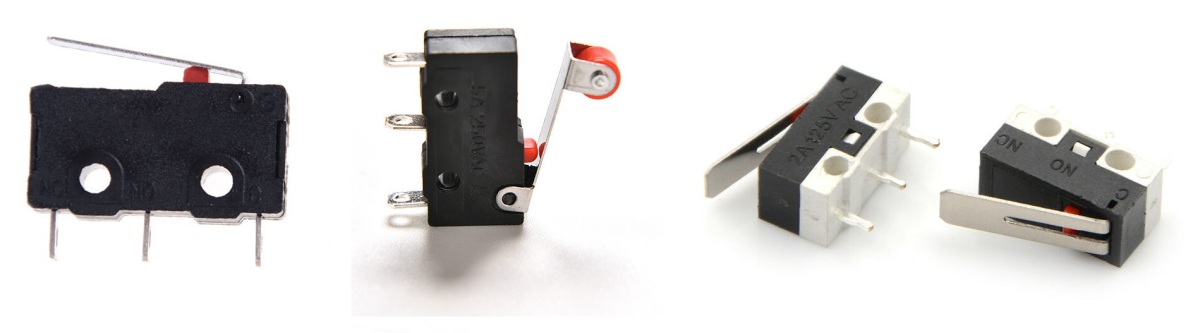

Micro-interrupteurs

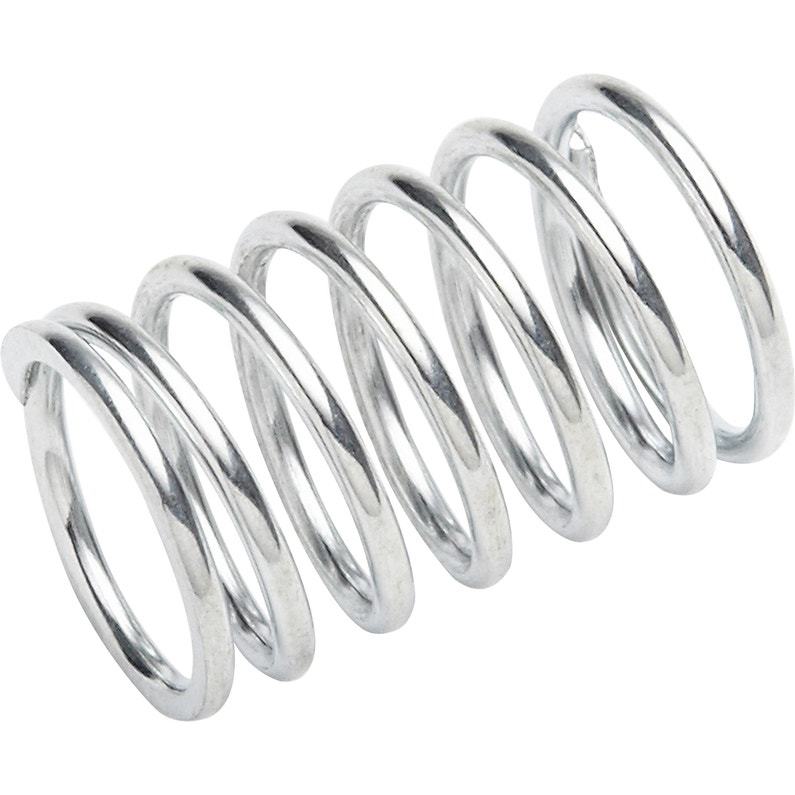

Ressorts de compressions

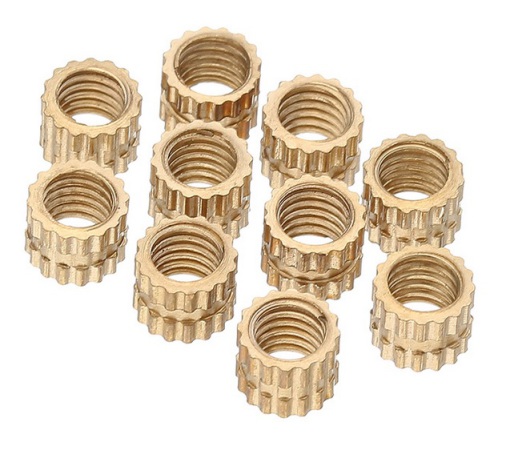

Inserts laiton M4 :

ComplémentStructure anti-rebond (debouncing) à portes logiques

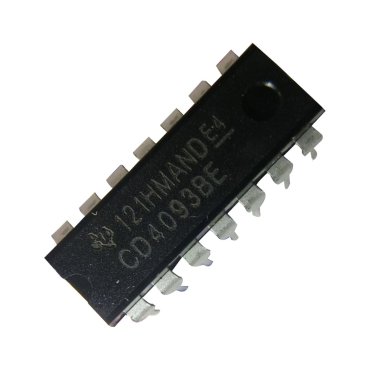

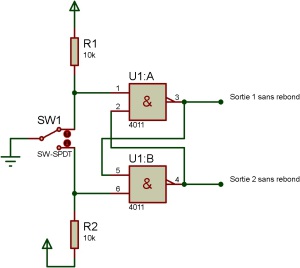

Structure anti-rebond (debouncing) à portes logiques

ComplémentExemple de Data logger de consommation d'énergie

Make your own Power Meter/Logger

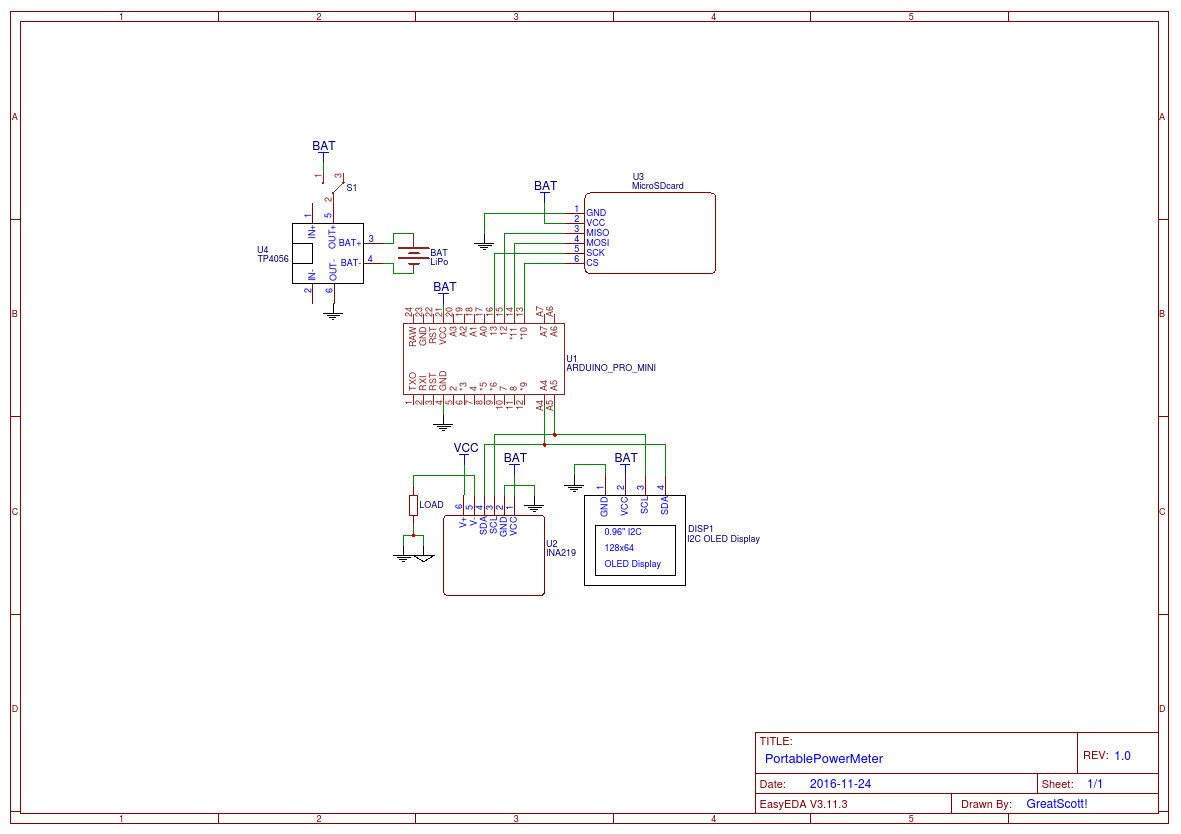

Schéma d'origine en version Arduino mini :

Arduino based current meter with i2c LCD screen

Afficheur I2C OLED 0.96 inch 128x64 :

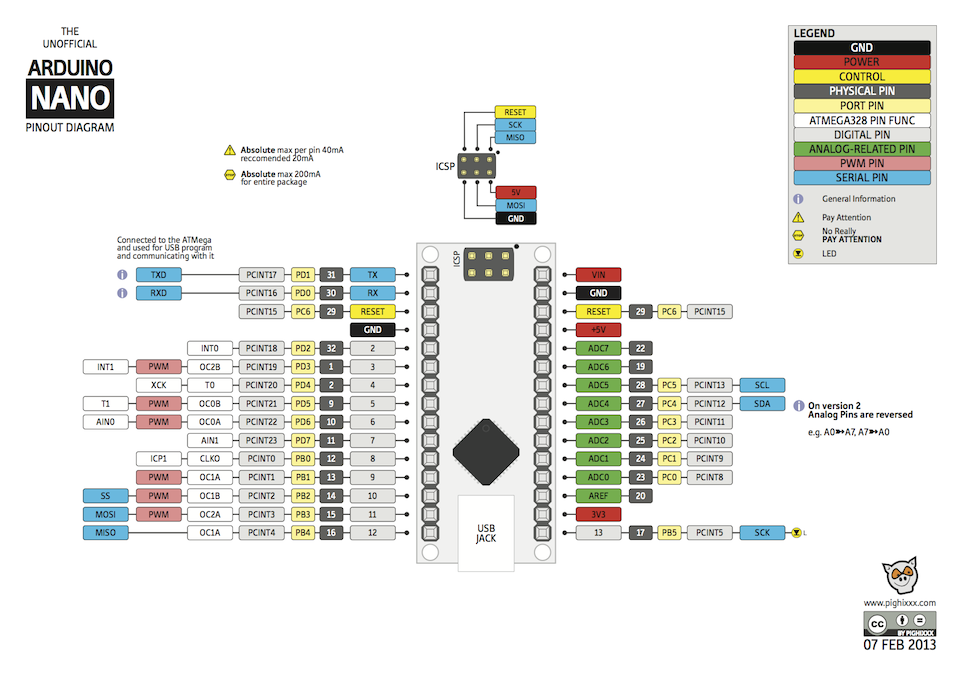

Problème de programmation de l'Arduino Nano à partir de l'IDE Arduino :

  • la vitesse de programmation (Overriding Baud Rate) doit être de 115200.

  • cette vitesse de programmation est configurée dans le fichier board.txt qui est installé ici C:\Program Files (x86)\Arduino\hardware\arduino\avr

  • ouvrir ce fichier en mode administrateur

  • rechercher dans ce fichier la ligne "nano.menu.cpu.atmega328.upload.speed=" et mettre la valeur 115200 si ce n'est pas le cas (il se peut que ce soit 57600).

  • sauvegarder

  • à partir de là il faut relancer l'IDE Arduino (si l'interface était déjà ouverte) et programmer la carte.

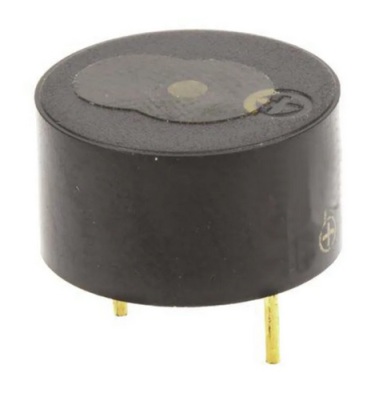

ComplémentBuzzer

ComplémentRégulateur 5V 100mA

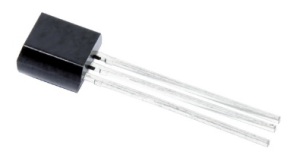

TL750L05CLPE3 : Régulateur 5V 100mA
