Projet 3 : Système d'Acquisition d'Informations Logiques et Analogiques (SAILA)

Texte légalDossier de présentation du projet

Texte légalInteractions IR ↔ EC

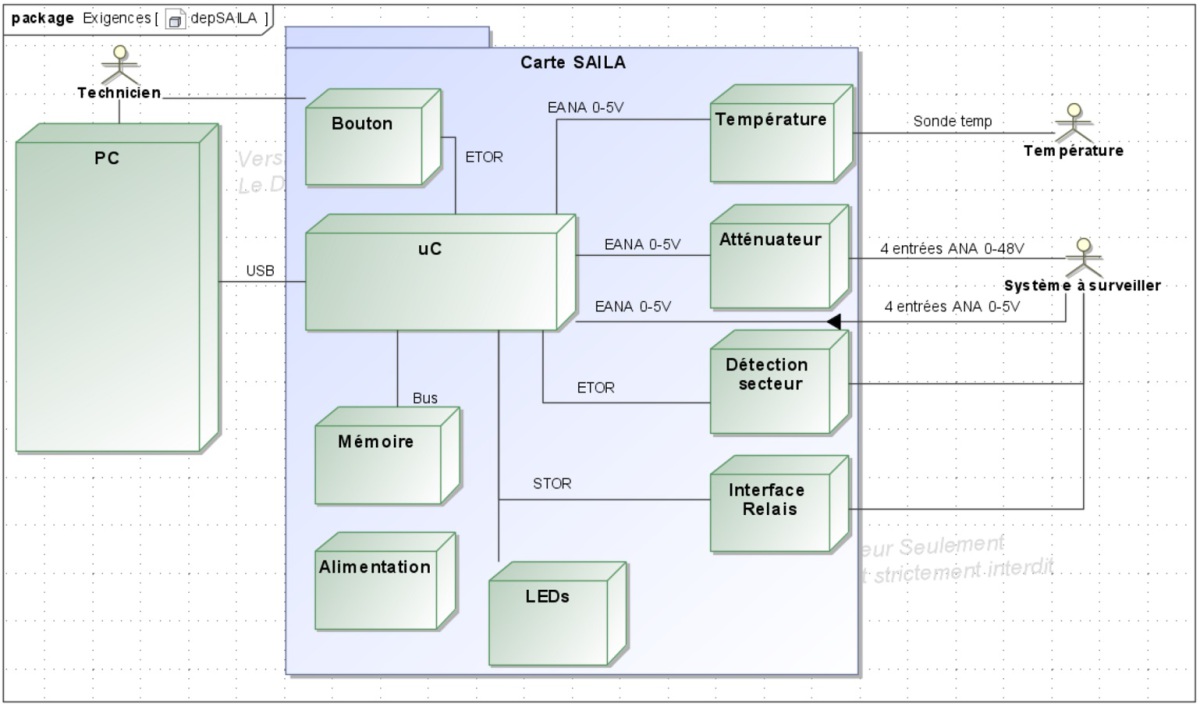

  • Diagrammes des exigences

ComplémentSite de l'entreprise 2SP

2SPElectronic

5b rue de la Haie au Blanc

14370 Moult-Chicheboville

ExempleDocuments de la version 2019

Data Logger SAILA à microcontrôleur PIC18F45K50. Essai des fonctionnalités de base.

AttentionModifications à apporter sur la version 2020

Modifications à apporter sur la version 2020 :

Datalogger :

- Pour la mesure de température utiliser une sonde PT100 à la place du LM35.

- La plage des températures mesurables ira de -200°C à +100°C

- Respecter si possible le facteur de forme de la version 2019

Carte d'atténuation des tensions mesurées :

- Disposer d'une carte d'atténuation des niveaux de tension (8 entrées), atténuation sélectionnable pour chaque entrée (cavaliers pour la sélection) parmi les 4 plages suivantes :

  • 0 à 5V

  • 0 à 12V

  • 0 à 24V

  • 0 à 48V

- L'un des projets de M. Morin est d'effectuer des relevés de charge et de décharge de batterie.

- Prévoir une protection évitant la destruction de composants en cas d'erreur de configuration.

- Sur l'interface graphique du PC l'utilisateur devra sélectionner la plage d'affichage de la tension mesurée à l'identique de la configuration sur la carte qu'il aura effectuée.

- L'alimentation de la carte d'atténuation se fera à partir des tensions disponibles sur la carte principale (datalogger).

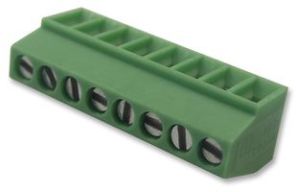

- Les borniers de raccordement seront du même type que ceux du datalogger (Phoenix Contact).

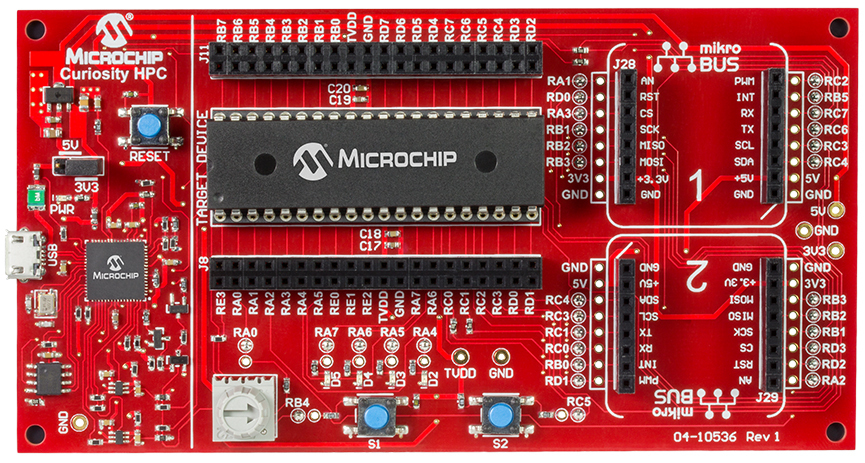

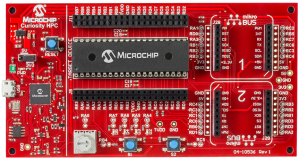

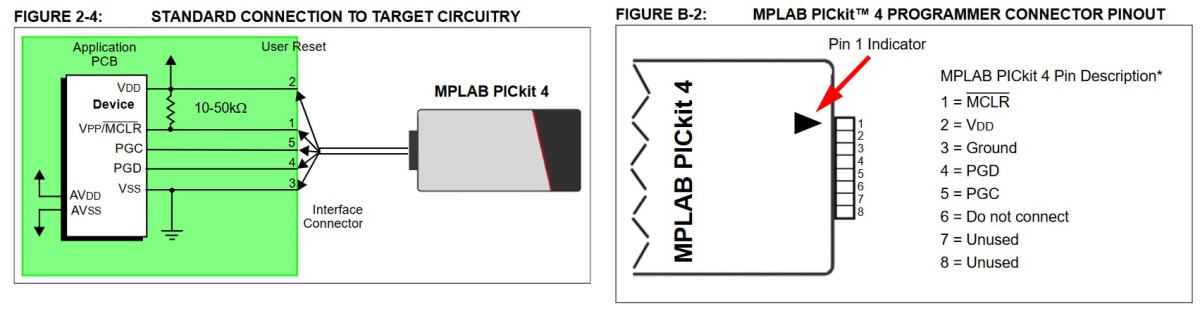

ComplémentMicrocontrôleur Microchip PIC18F45K50 et carte de développement Curiosity HPC

Exemples de projets MPLAB X :

Consignes de M. Morin :

  • Pour le raccordement des entrées analogiques utiliser un bornier disposant du 0V pour chaque entrée.

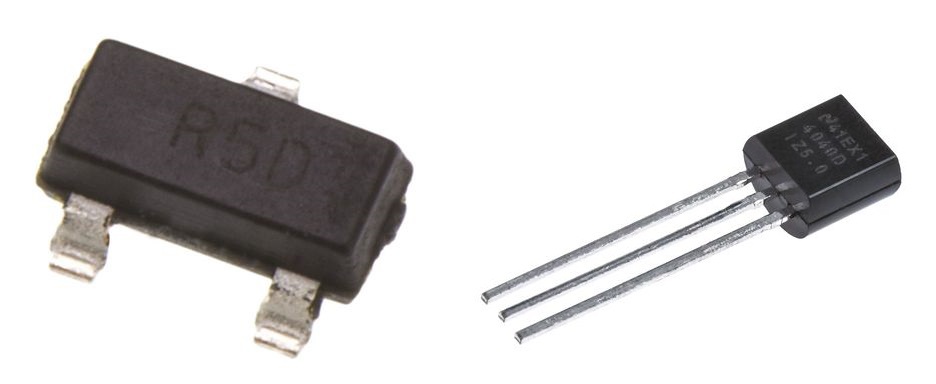

  • Utilisation d'un LM4040 5V pour la référence du convertisseur analogique.

  • Alimentation par bloc secteur 9V

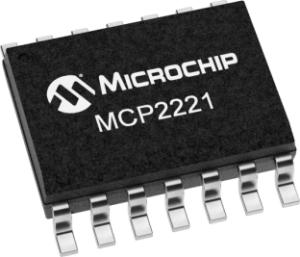

ComplémentAdaptateur UART ↔ USB

ComplémentMémoires mortes

Mémoire EEPROM AT25M02

ComplémentDétection de présence secteur

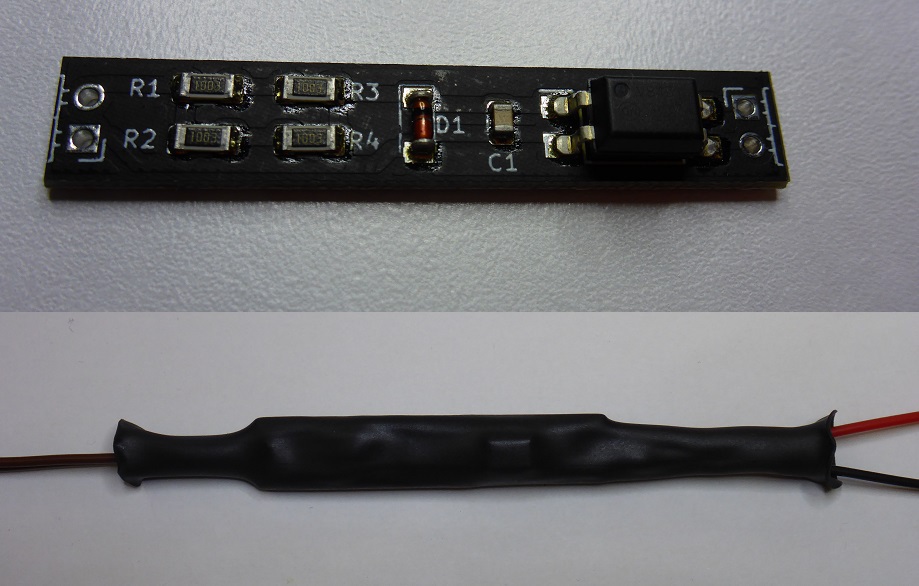

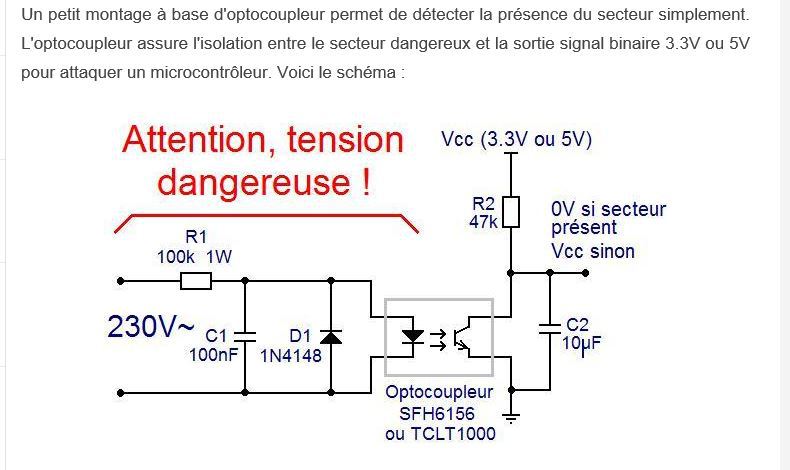

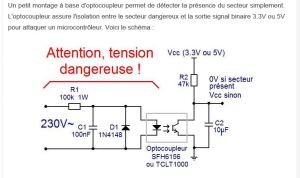

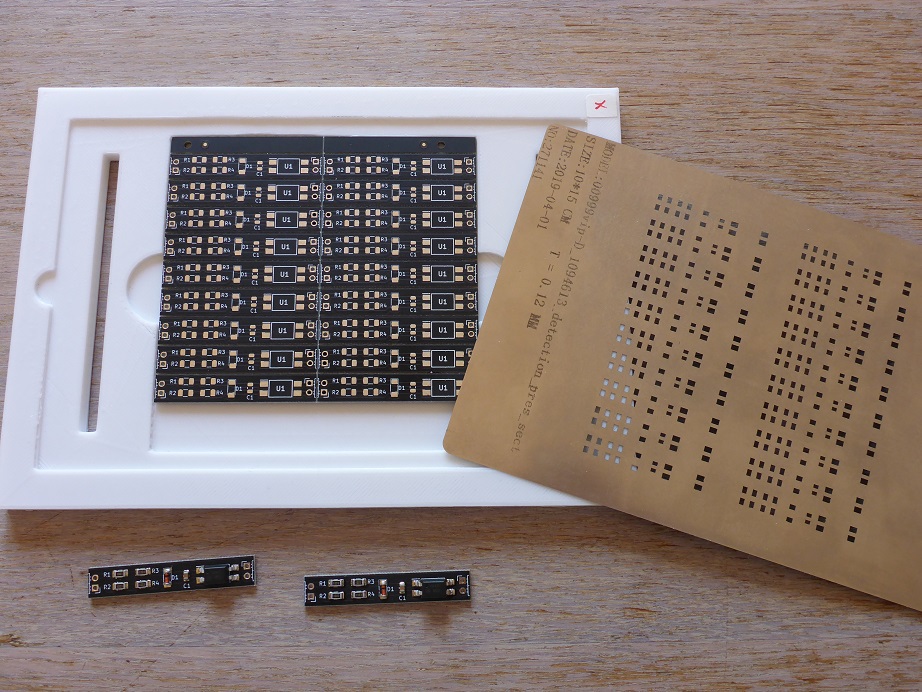

Structure de détection de présence secteur, consignes de D. Morin (2SP) :

  • Source

    Cette structure devra faire l'objet d'un PCB indépendant, conditionné dans un revêtement isolant, gaine thermos-rétractable.

Voici quelques détails :

  • La pull-up et le condo sur la carte d'acquisition.

  • R1 est composée de 2 résistances de 47K (sécurité : répartition du 220V sur 2 composants)

  • testée avec Opto CN17-2 sur Mouser : FOD8523SD en SMT-4

  • Selon le condensateur de sortie et le souhait d'exploitation de l'information :

  1. 10 nF : signal carré 50 Hz avec le 5V de la carte

  2. 4.7 µF : 0V si présence secteur

Optocoupleur photodarlington FOD8523SD :

ComplémentRelais 2RT

ComplémentAlimentation de la carte SAILA

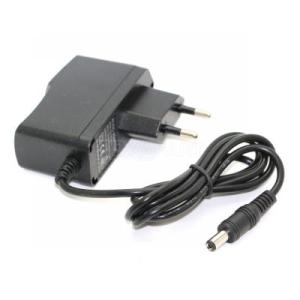

Bloc secteur 9V (12V possible également compte tenu du convertisseur DC/DC utilisé) 6W devrait largement suffire A préciser

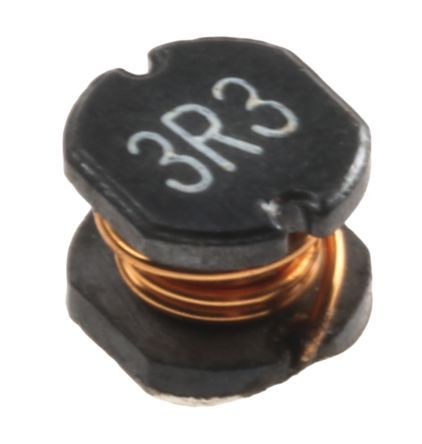

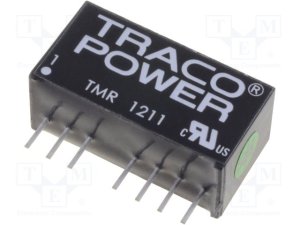

Convertisseur DC/DC :

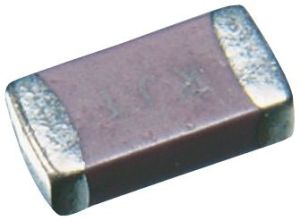

  • Condensateur de filtrage 22μF /25V 1812

Complément

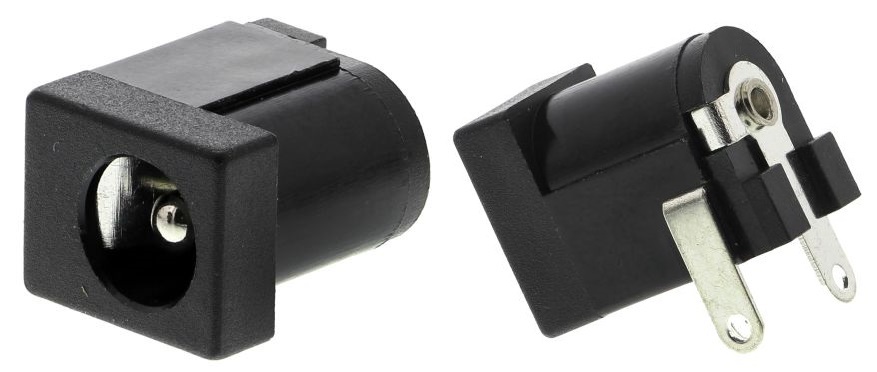

Jack alimentation :

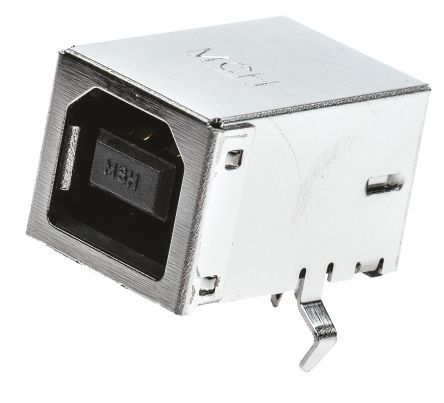

ComplémentConnecteur USB B

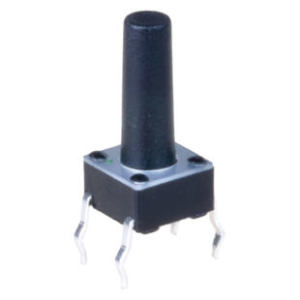

ComplémentBouton-poussoir à rappel PHAP3301D et PHAP3301B

ComplémentCapteur de température

Consignes de D. Morin (2SP) :

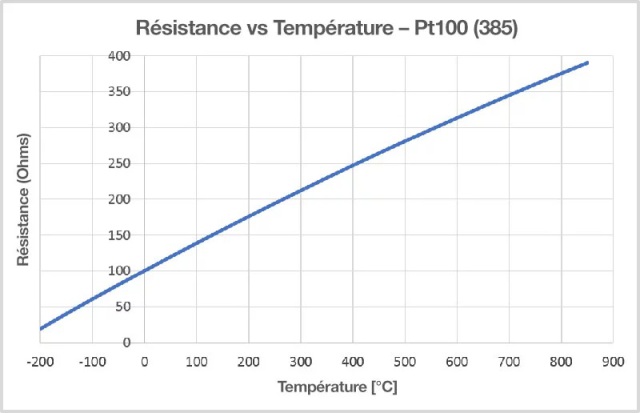

  • j'aime bien les sondes platines PT1000 (sur ADC) avec très peu de gaine thermo :

  1. Le composant est petit et donc ne possède pas d'inertie mécanique, donc il peut suivre presque instantanément la T° relevée.

  2. Inconvénient : il faut faire une table de conversion

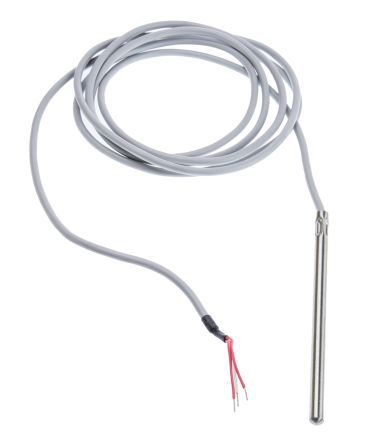

Sonde PT100 3 fils :

  • Liens vers les sites de commande des sondes mises à disposition :

  1. 198466 chez Conrad.fr

  2. Chez RS

  3. Fournies par API

Sonde PT100 film mince 4 fils :

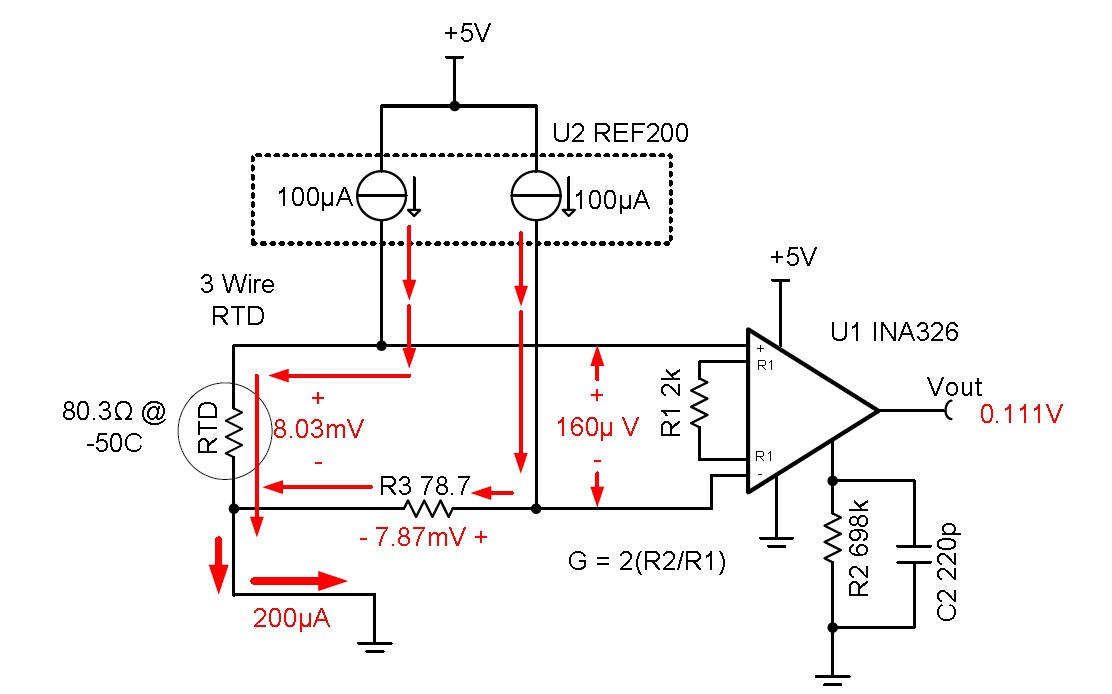

ComplémentStructure d'alimentation et d'acquisition pour PT100 : Texas Instrument Designs-Precision

ComplémentAmplificateur linéaire intégré pour carte d'atténuation

Critères de choix de l'amplificateur :

  • Type de sortie : Rail to rail

  • Type d'amplificateur : CMOS

  • Type d'alimentation : simple

  • Boîtier CMS : mais pas trop difficile à souder

  • Nombre de canaux par boîtier : 4

  • Plage de tension d'alimentation asymétrique : 2.7V à 12V

ComplémentConnecteurs ERNI 12pts

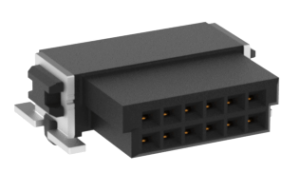

Connecteur ERNI 12Pts femelle 154740 :

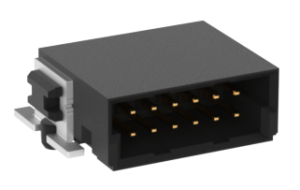

Connecteur ERNI 12Pts mâle 154763 :

ComplémentDossier du projet

  • Projet 2SP SAILA : Téléchargement du dossier (et autres documents) pour la 3ème revue de projet
