Projets E62 du lycée Alphonse Benoit Session 2022

Projet 1 : PMV Prise de mesure de vitesse

Texte légalDossier de présentation du projet

Texte légalInteractions IR ↔ EC

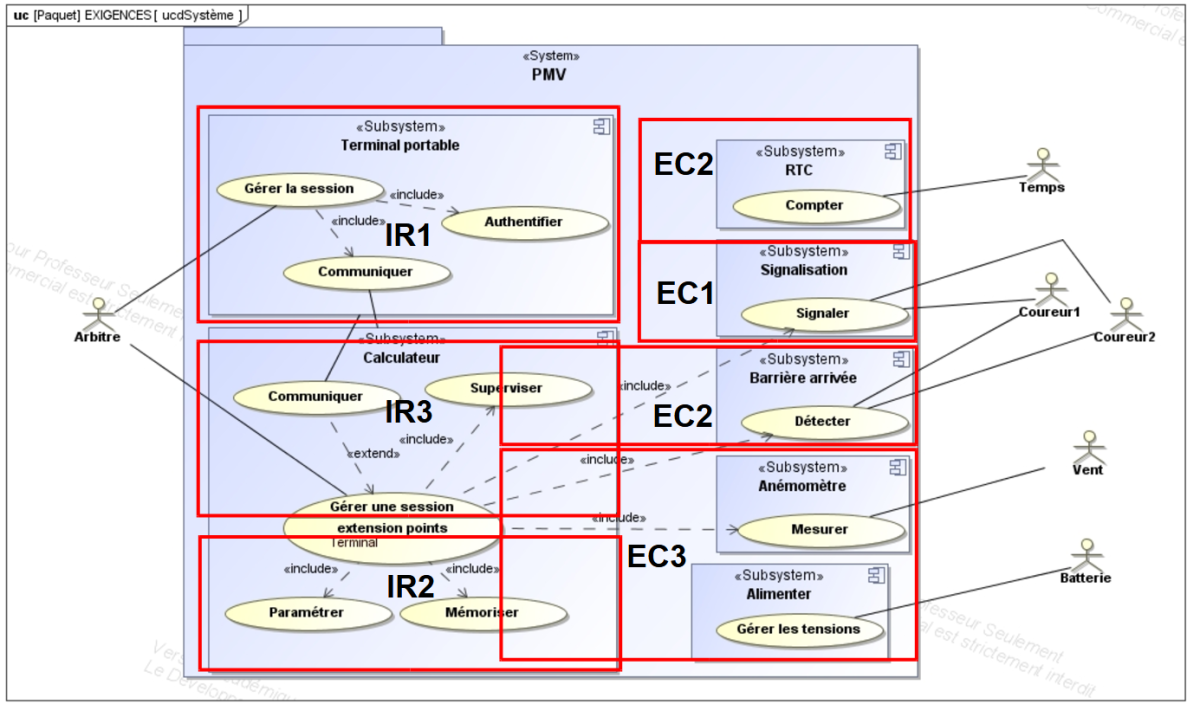

  • Diagrammes SysML

Texte légalLargeur piste athlétisme 1,22m

Largeur piste athlétisme 1,22m :

Chronométrage lors des compétitions nationales et internationales en athlétisme :

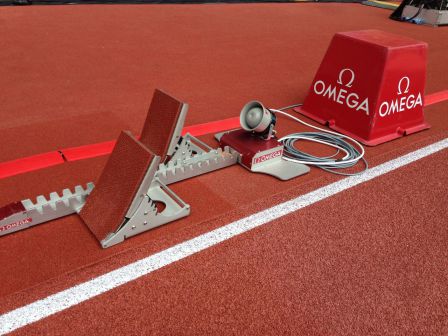

Haut-parleur derrière les starting block :

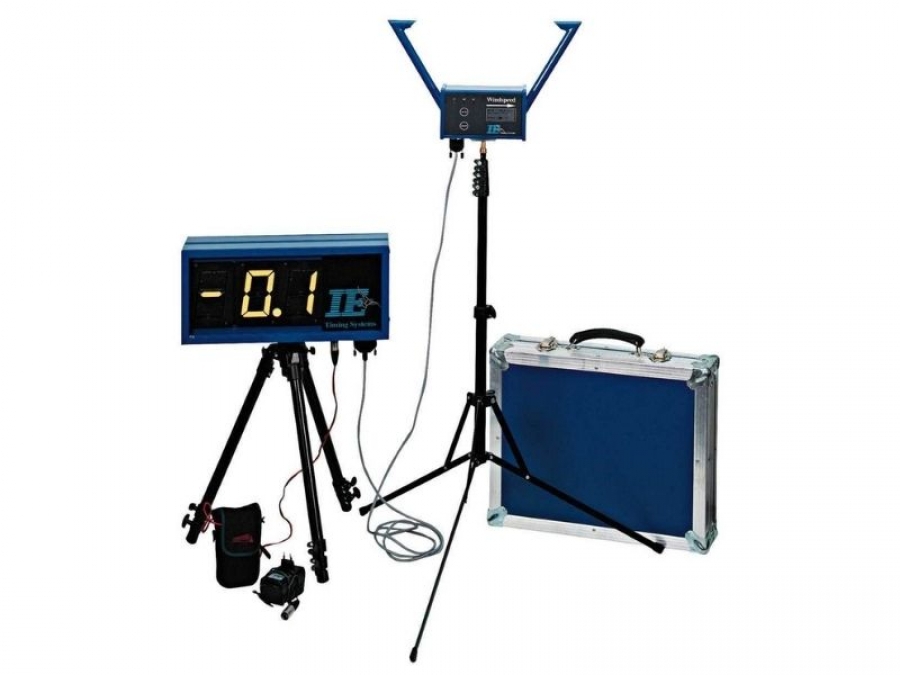

Anémomètre :

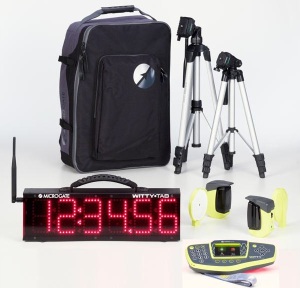

ExempleExemples de solutions commercialiées

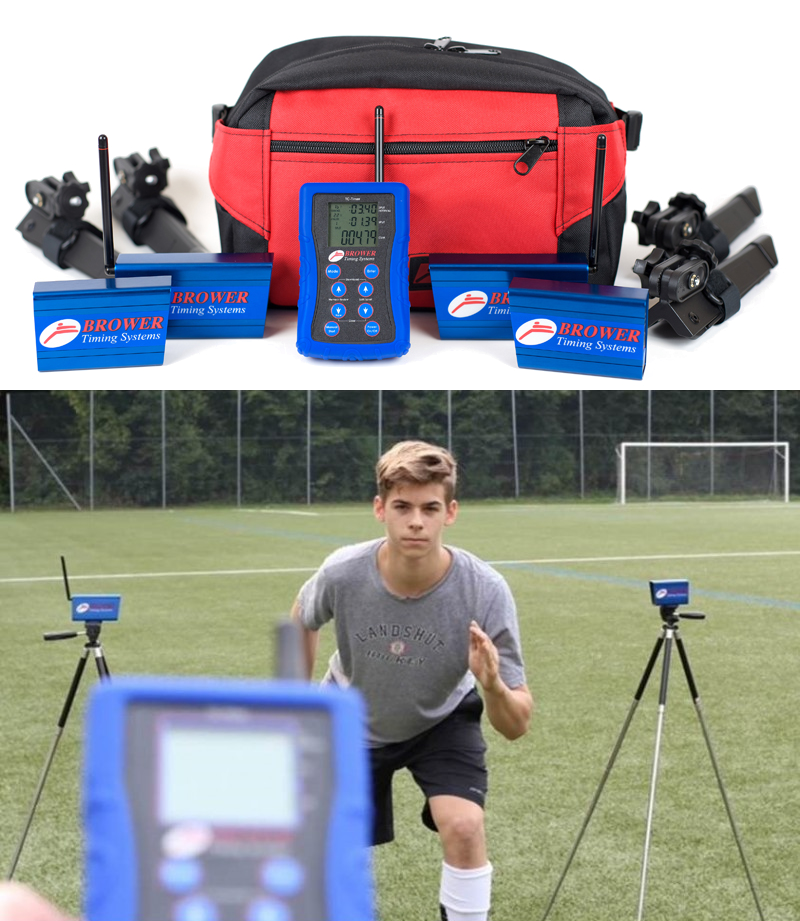

Exemples de solutions commercialisées

ComplémentRaspberry Pi 3

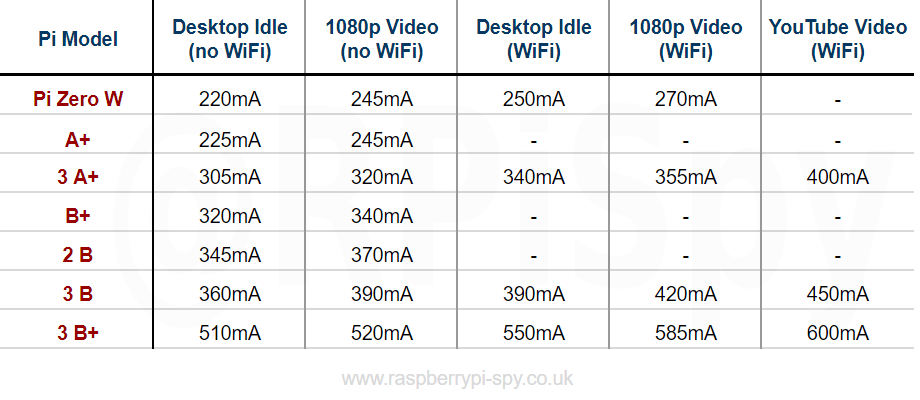

ComplémentConsommation Raspberry Pi

ComplémentAjout d'une antenne Wi-Fi sur RPI

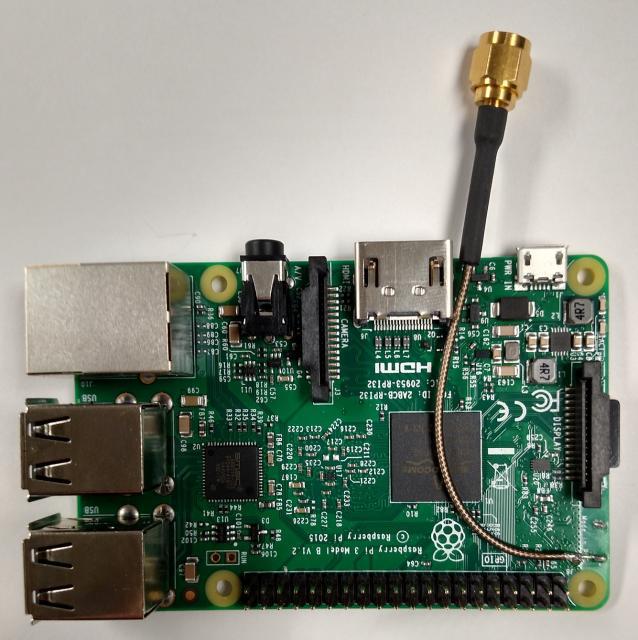

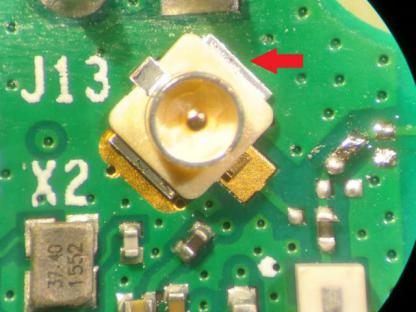

Ajout d'une antenne Wi-Fi sur RPI :

ComplémentEcran Raspberry Pi 7pouces

Ecran tactile 7 pouces pour Raspberry Pi

DFRobot :7” 800x480 TFT DSI Capacitive Touchscreen (Compatible with Raspberry Pi 4B/3B+/3B)

ComplémentAnémomètre à tester

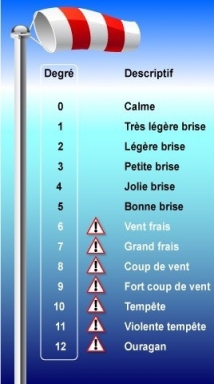

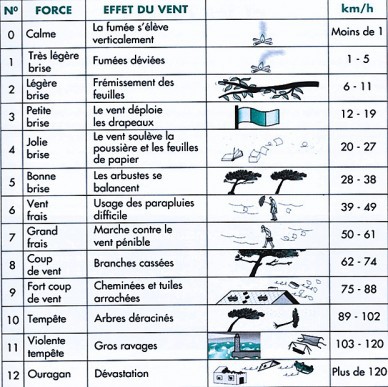

Vitesse du vent

Vitesse du vent et homologation des records en athlétisme : wikipédia

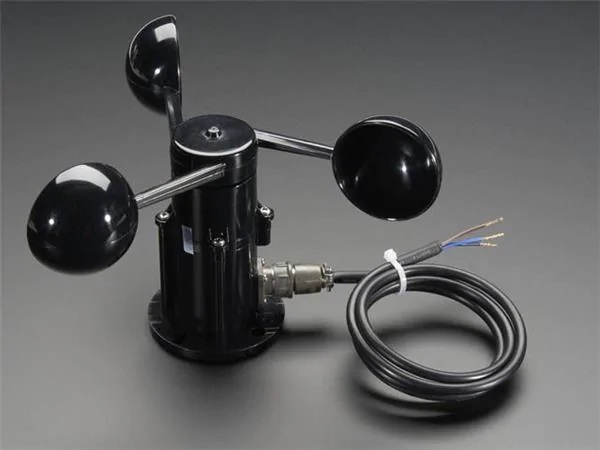

Anémomètre à tester

Conversion du signal issu de l'anémomètre :

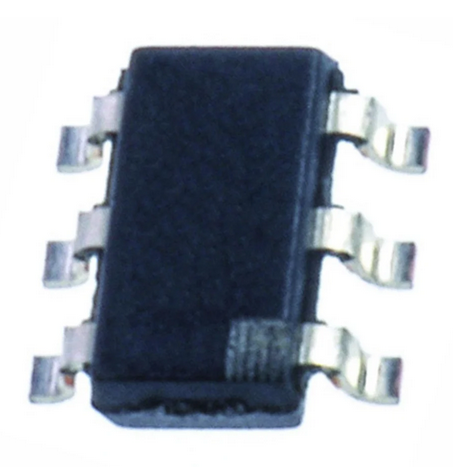

ADC : ADC101C021CIMK/NOPB

Critères de choix :

  • ADC 10 bits (adapté à la plage de tension de l'anémomètre

  • Bus I2C

  • Peut être alimenté sur RPI

  • Consommation suffisamment faible pour qu'il soit alimenté directement par une référence de tension.

Référence de tension pour l'ADC, et alimentation pour ce même ADC : REF3133 3,3V

Amplificateur opérationnel utilisé en suiveur ou amplificateur entre l'anémomètre et l'ADC : LMP7731

Composant proposé dans la notice d'application de l'ADC101C021

ComplémentCapteur photoélectrique Rétro-réfléchissant à tester

Capteur photoélectrique Rétroréfléchissant à tester

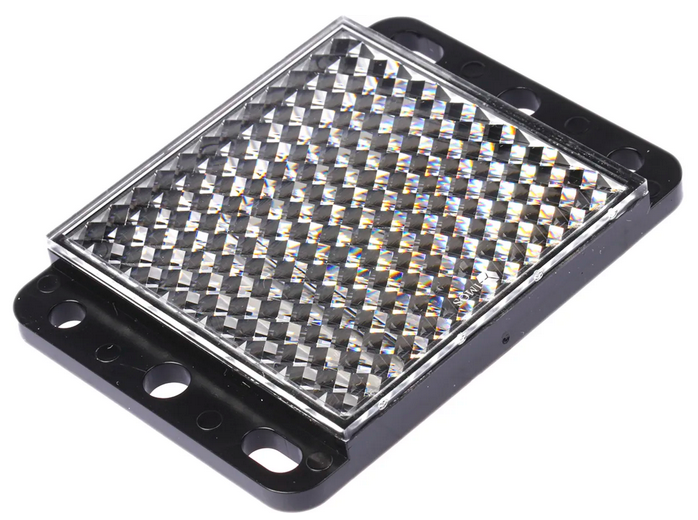

XUZC50 : Réflecteur Télémécanique série XU

ComplémentCapteur réfléchissant à réflexion directe

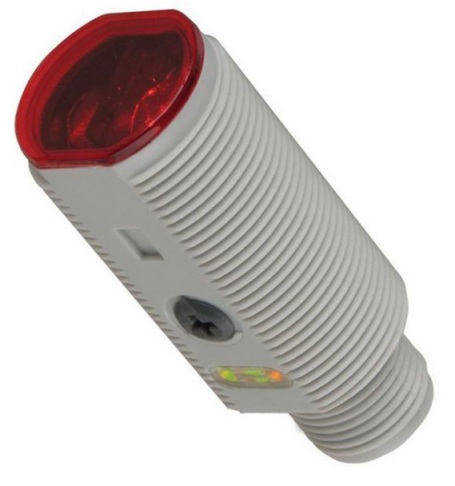

Capteur réfléchissant à réflexion directe

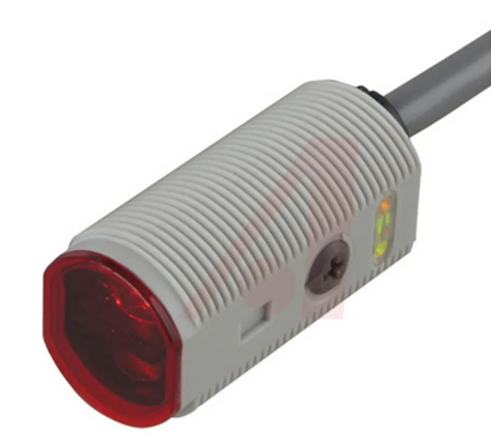

PA18CAD10NASA (version NPN câble)

PA18CAD10PASA (Sortie PNP version câble)

PA18CAD10NAM1SA (version plug)

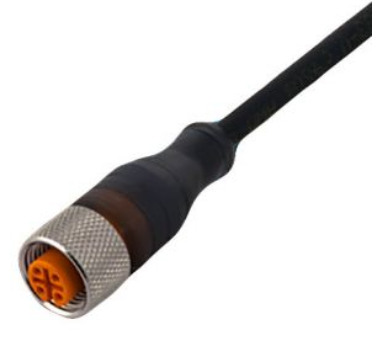

CONB14NF-S10 (câble pour version plug)

ComplémentTransistor NMOS

PMBF170,215

ComplémentIndice de protection : IP

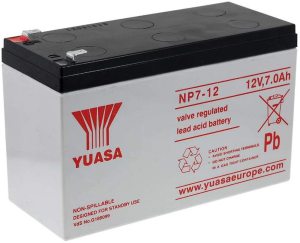

ComplémentBatterie 12V à tester

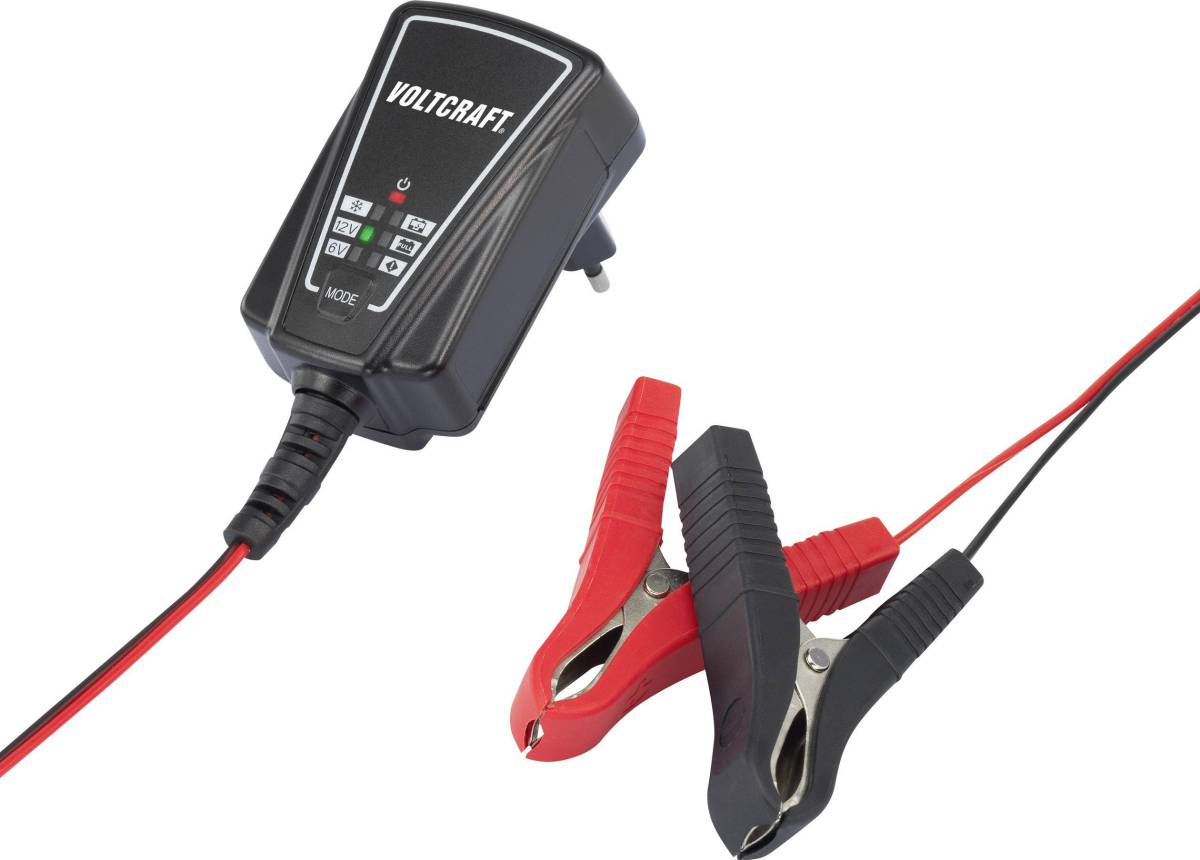

Chargeur de batterie Voltcraft BC1001

ComplémentVoyants pour starter à tester

Voyants pour starter à tester

Gros Bouton Poussoir Rouge (Big Dome pushbutton) :

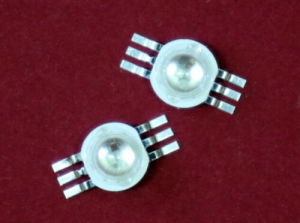

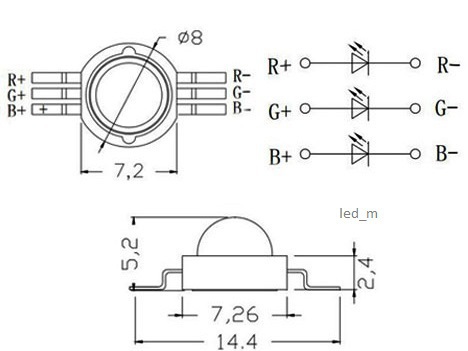

LED COB 3W RGB :

LED RGB 10W :

  • bleu 460NM, rouge 620NM, vert 530NM

  • Intensité lumineuse : rouge : 100lm, vert : 270lm, bleu : 100lm

  • Tension rouge : 6-6,4V, vert : 9-12V, bleu 9-12V

  • Courant : 300mA

  • 10Watt de puissance totale avec contrôle de toutes les couleurs

Liens vers des vendeurs :

Dissipateur avec ventilateur :

  • Liens vers des distributeurs : A , B

HTC10S - Pâte de transfert thermique, Sans Silicone :

Transistor MOSFET MGSF2N02ELT1G :

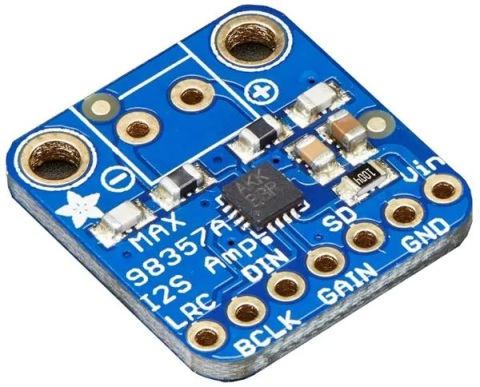

ComplémentAmplificateur audio sur bus I2S

MAX98357A

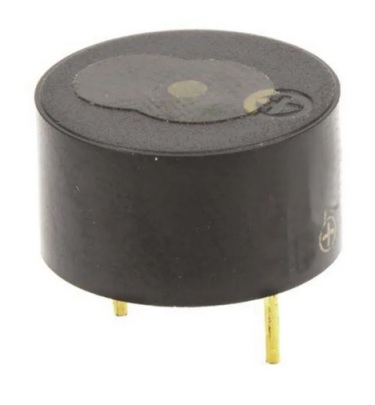

ComplémentBuzzer

Buzzer

Modèle à définir, portée 50 mètres.

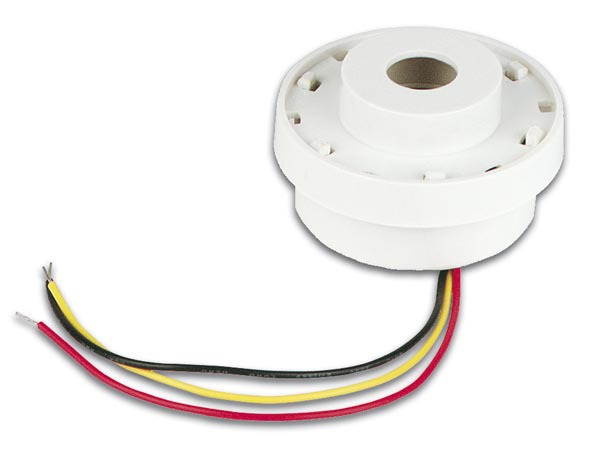

Buzzer SV1

  • Tension: 12 (1-13) Vcc​ Fréquence: 2,9 kHz​ Intensité: 30 mA Niveau sonore: 105 dB Diamètre: 45 mm Hauteur: 26 mm

RE46C100E8F : Piezoelectric Horn Driver Circuit

Transducteur Piezzo MP000293

Transducteur Piezzo ABT-462-RC

ComplémentHaut-parleur Wi-Fi autonome

Haut-parleur Wi-Fi autonome

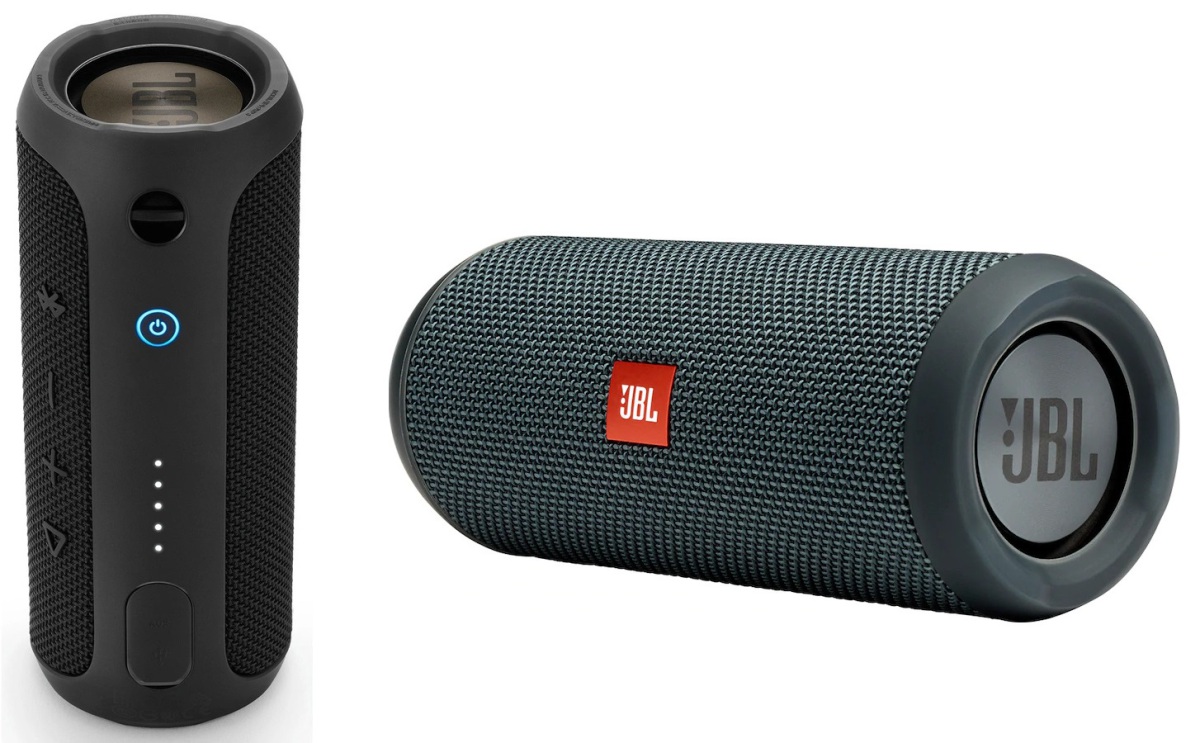

JBL Flip Essential :

Autre exemple :

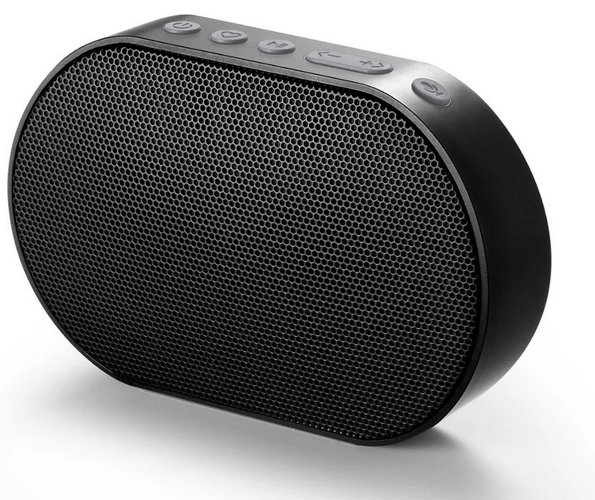

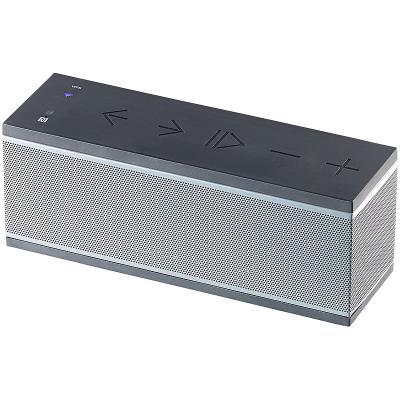

Haut-parleur Wi Fi Bluetooth Multiroom SMR 300 bt 10 W

! ! prévoir une portée de 50 M, ce qui n'est pas le cas de l'exemple ci-dessus (30M)

ComplémentHorloge temps réel

Horloge temps réel

DS3231S#T&R (boîtier 8 broches indisponibles) :

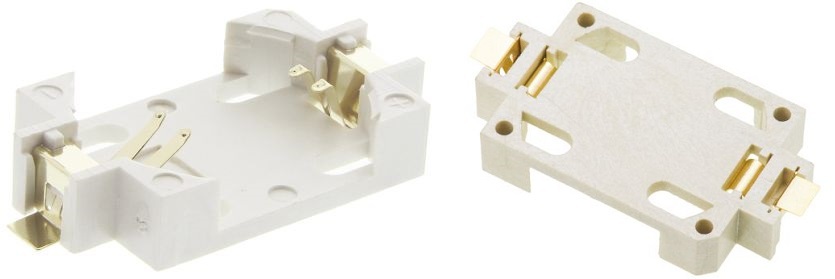

Porte pile bouton 3V :

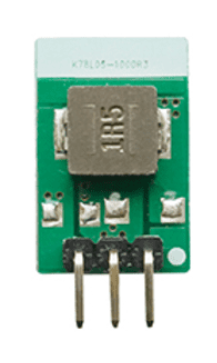

ComplémentRégulateur 5V à découpage

Régulateurs 5V 1A à découpage à tester

Régulateur à découpage RS
