Projets E62 du lycée Alphonse Benoit Session 2022

Projet 3 : SmartCity CERI : Simulateur des éléments d'une ville

Texte légalDossier de présentation du projet

Texte légalInteractions IR ↔ EC

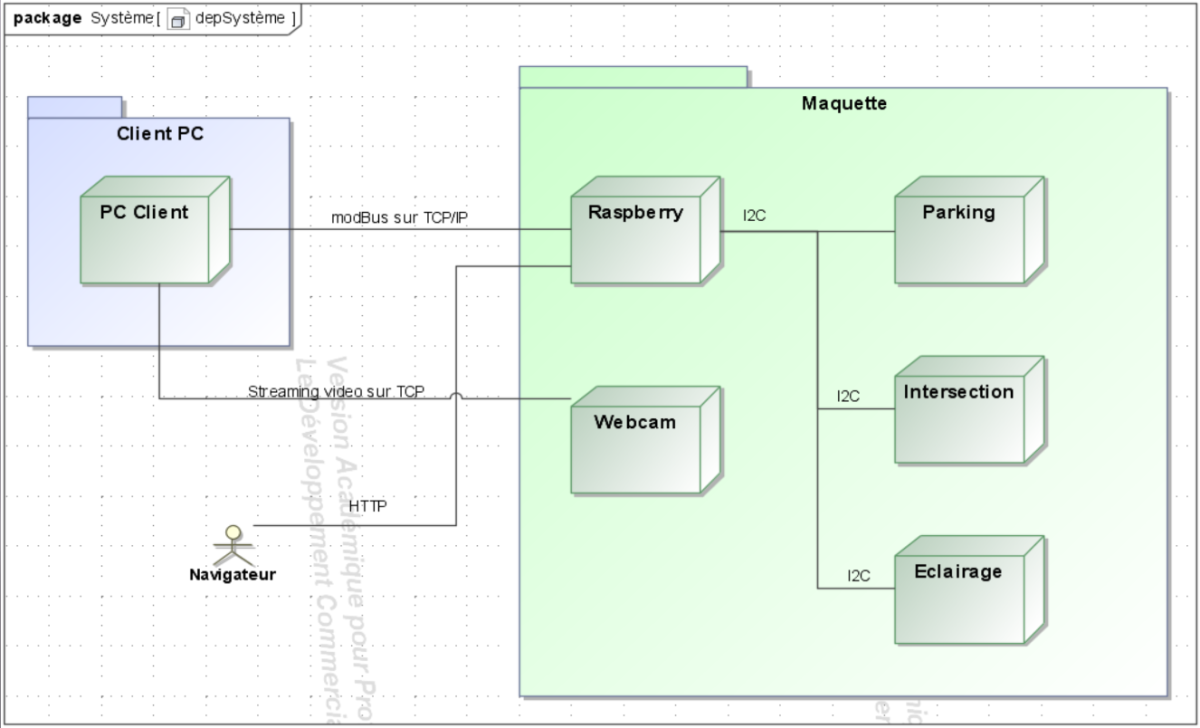

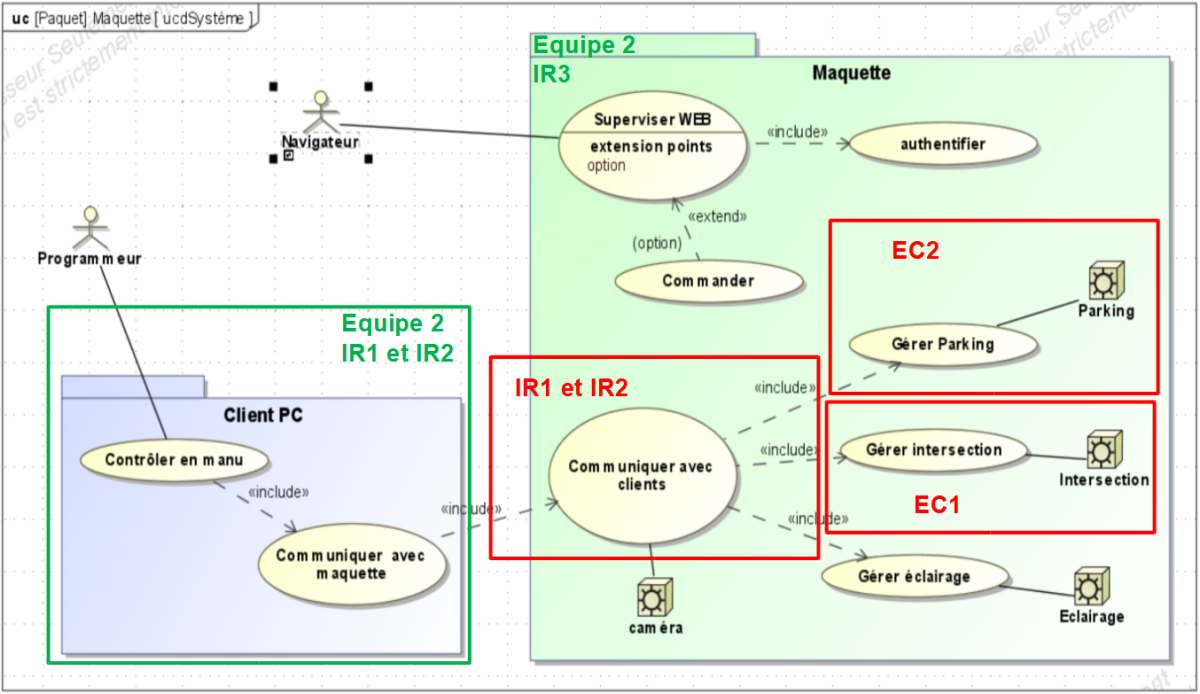

  • Diagrammes SysML

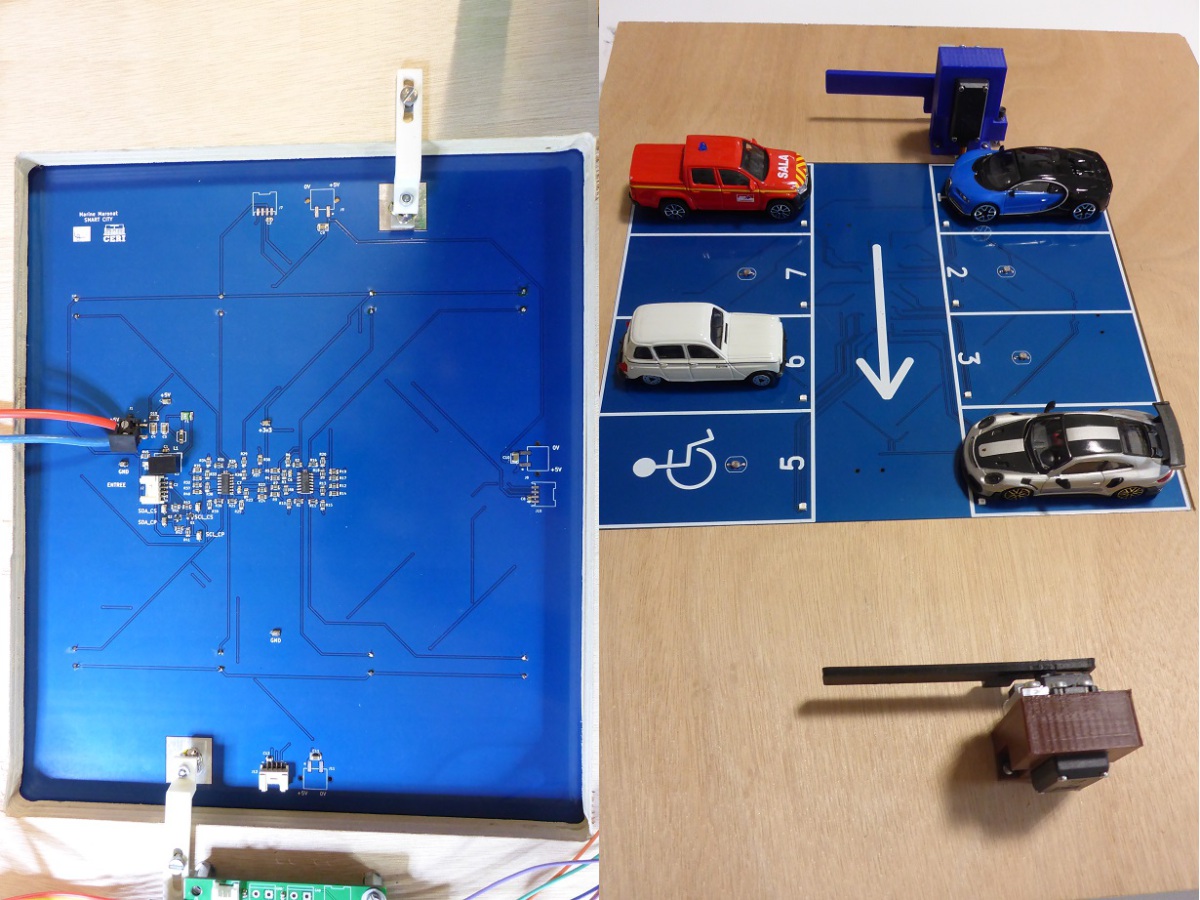

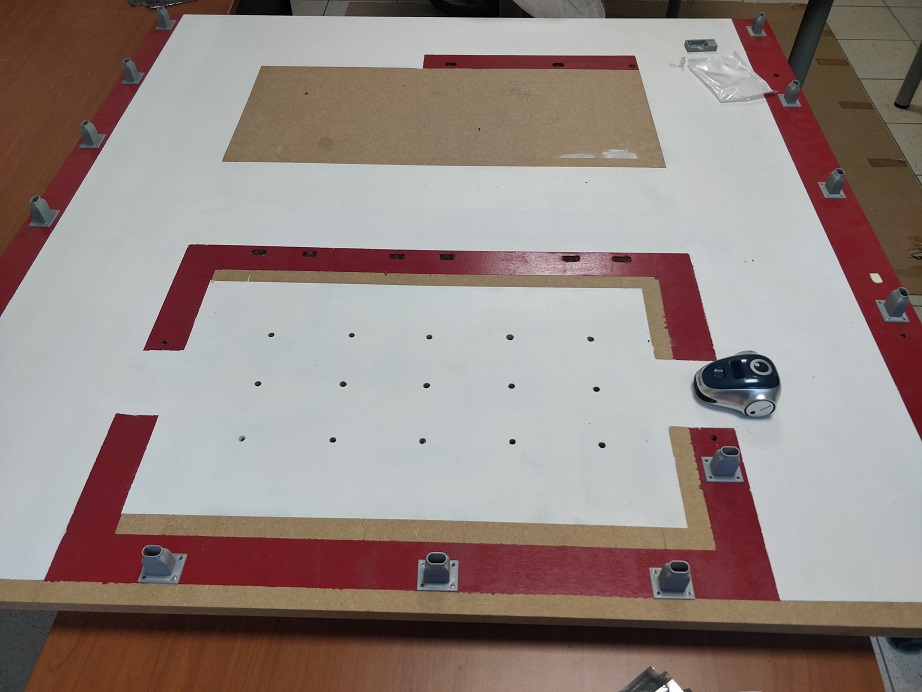

Parking d'origine du CERI :

Taille du parking d'origine : 2 plateaux de 122cm x 122cm x 18mm

ExempleRessources : Projets KiCAD de la version 2021

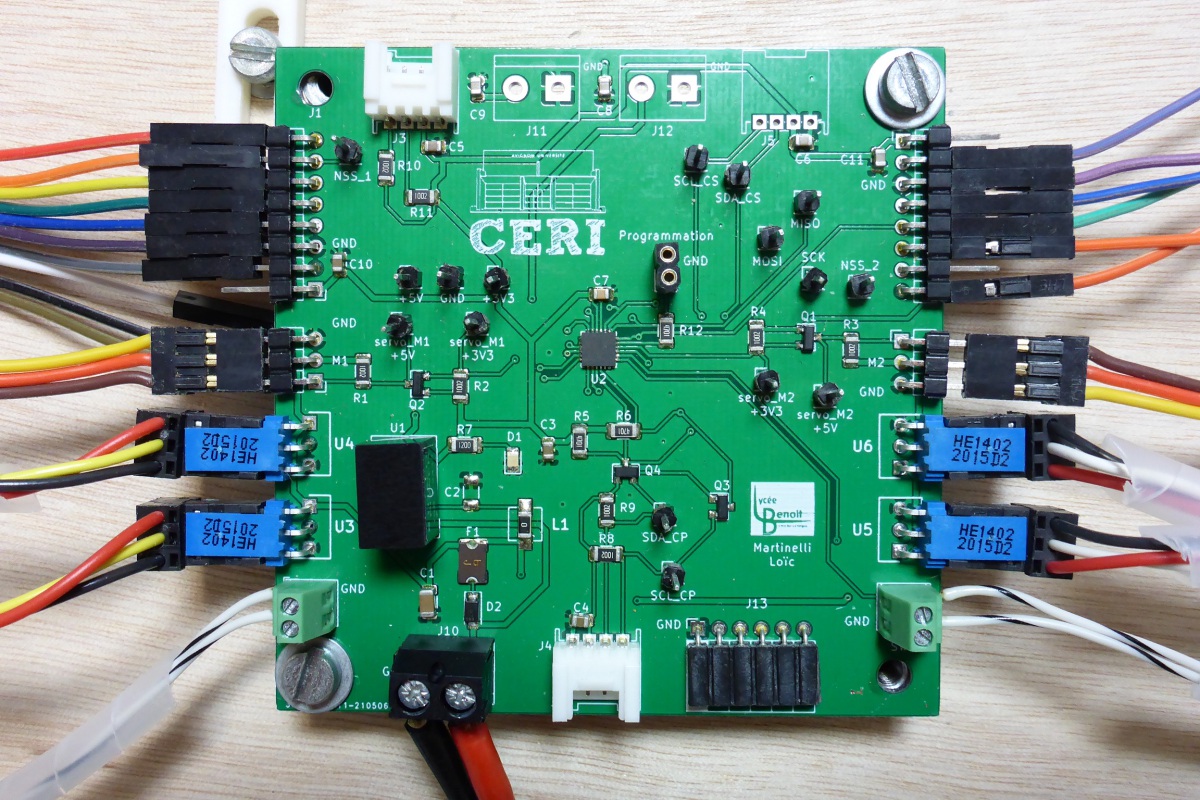

Ressources : Schémas et Projets KiCAD de la version 2021

Dossier revue 3 2021

ComplémentMéthode C++ de codage du CRC

ComplémentVoiture en modèle réduit

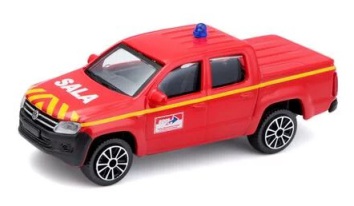

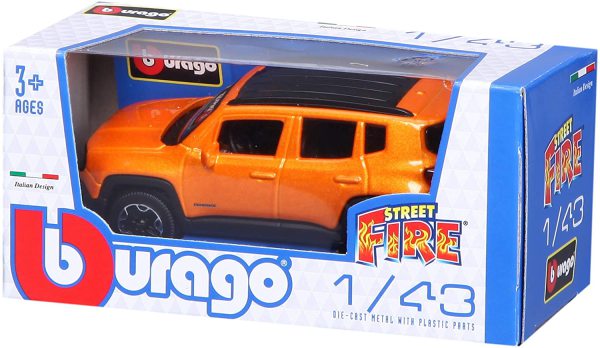

Voiture en modèle réduit :

Ce sont des voitures Burago 1/43ème ayant la garde au sol la plus élevée qui ont été retenues, car :

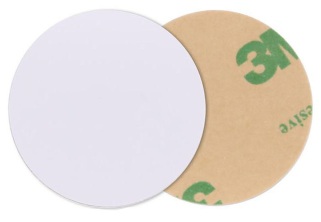

  • elle ont une largeur supérieure aux stickers RFID qui seront collés dessous,

  • permettront de passer au dessus des LDR (détection de présence véhicule)

Voiture en modèle réduit :

Ce sont des voitures Burago 1/43ème ayant la garde au sol la plus élevée qui ont été retenues, car :

  • elle ont une largeur supérieure aux stickers RFID qui seront collés dessous,

  • permettront de passer au dessus des LDR (détection de présence véhicule)

C'est donc la taille du sticker qui conditionne la taille du parking, de l'intersection, des barrières, ....

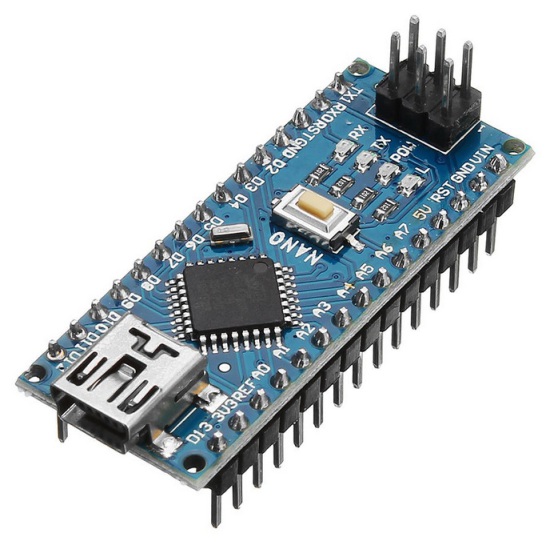

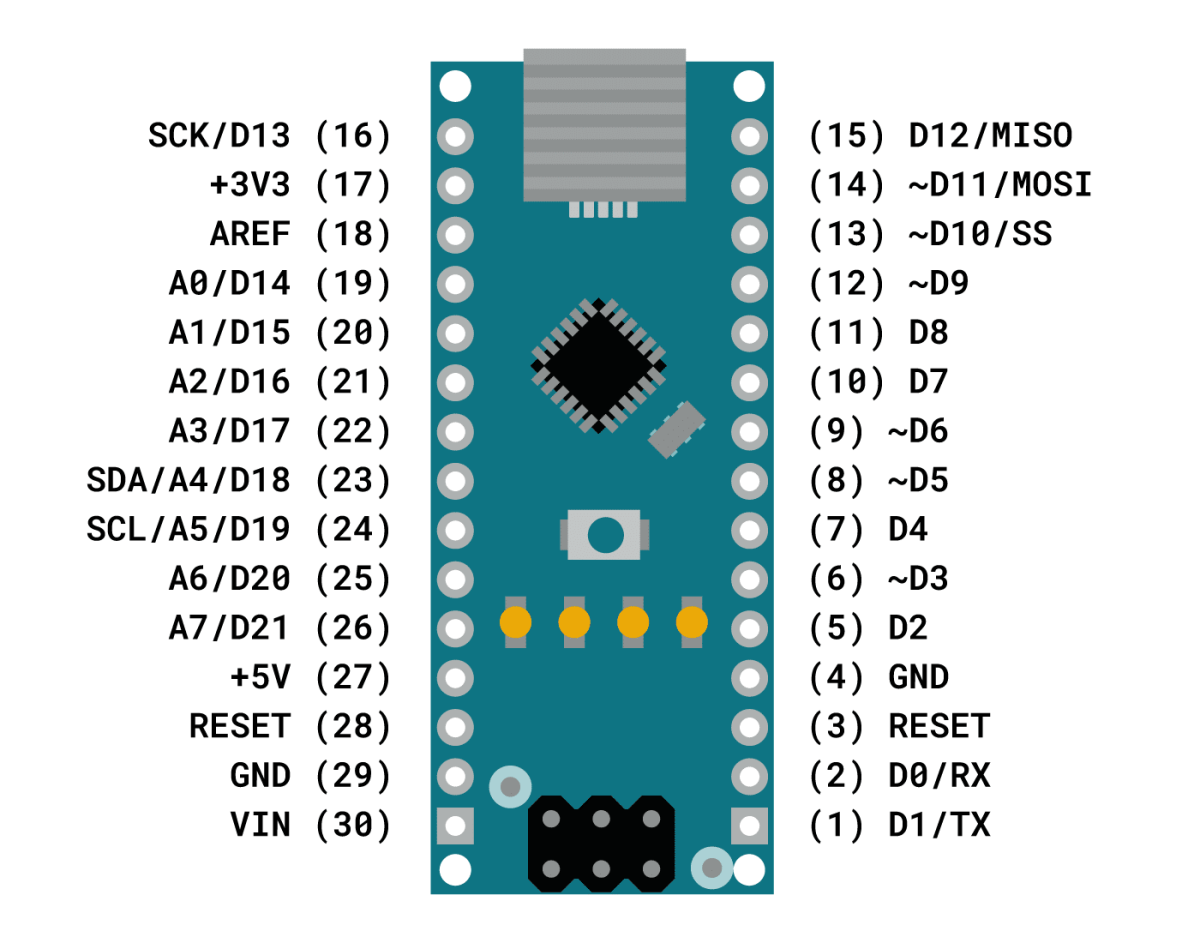

ComplémentArduino Nano

ComplémentATTiny3217

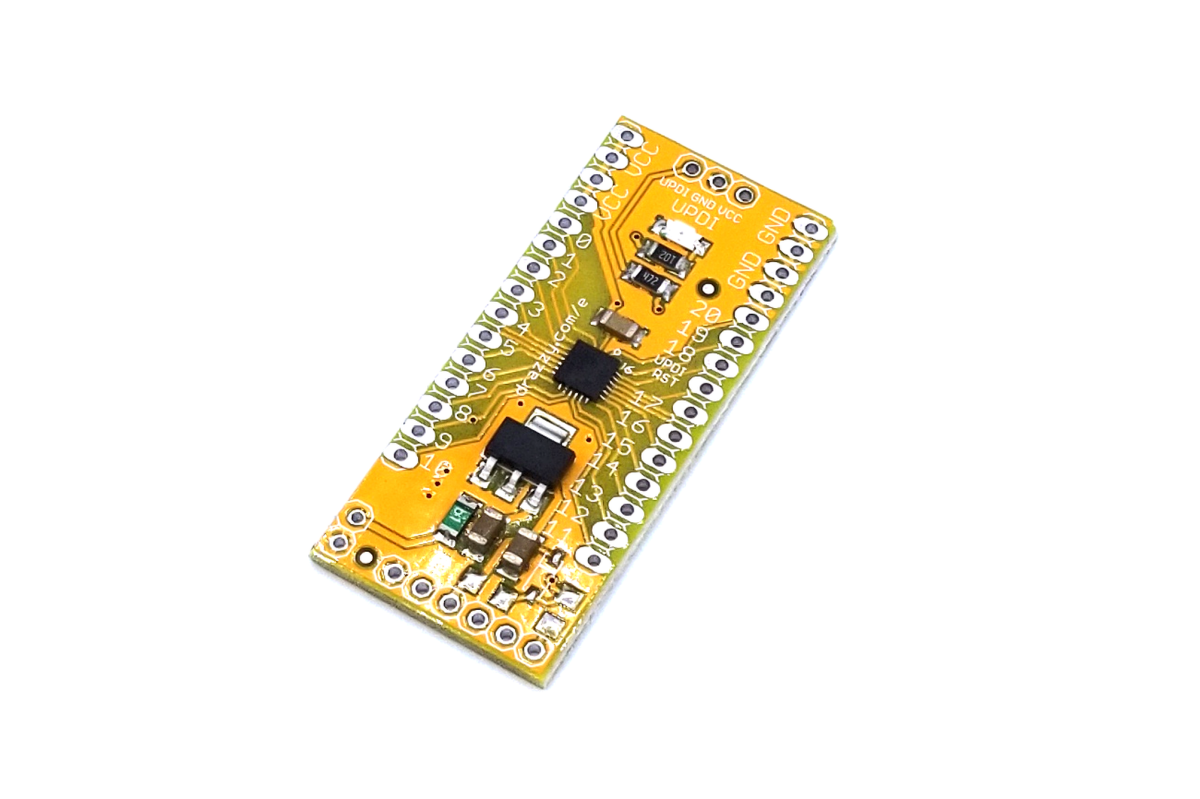

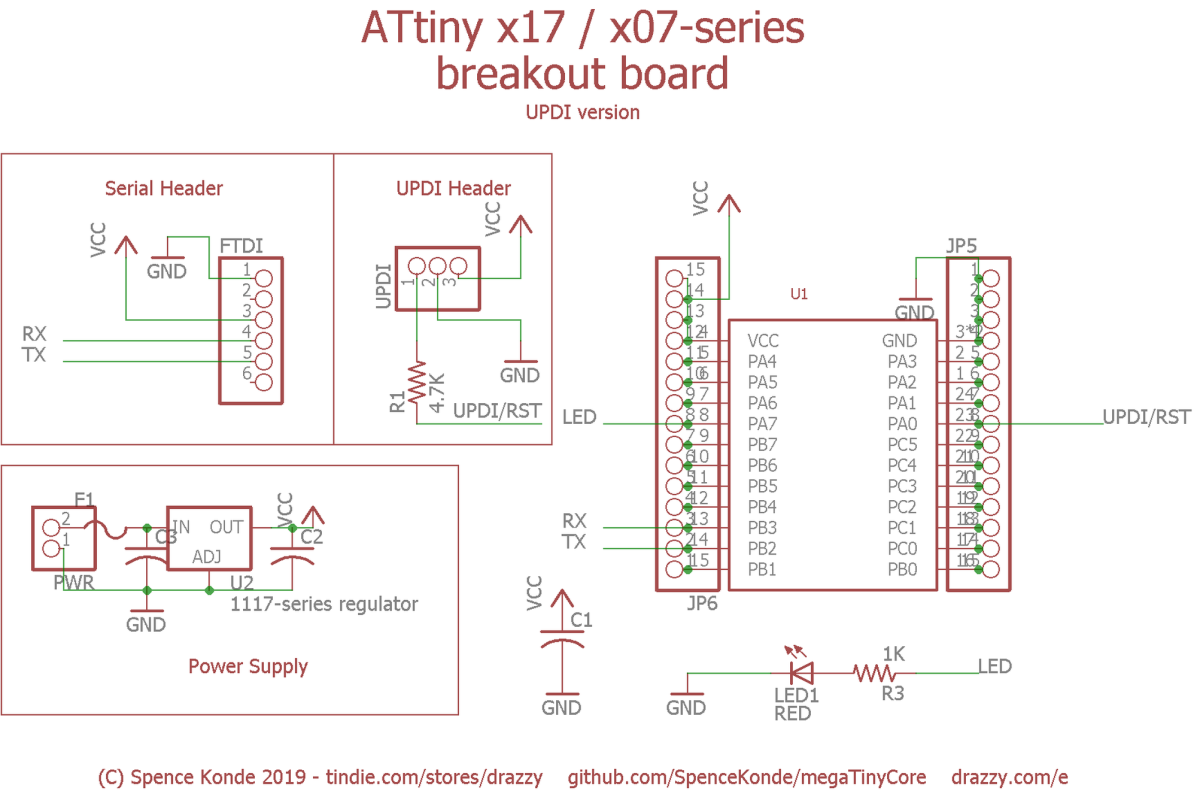

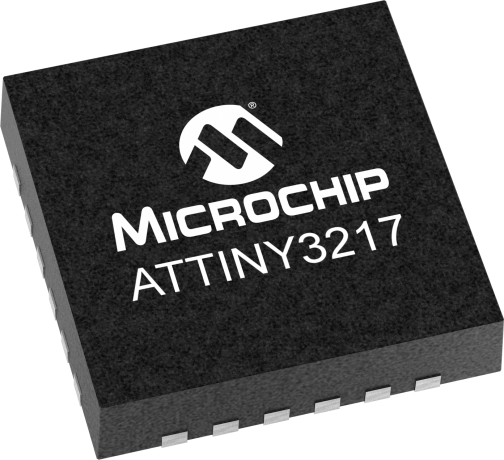

ATTiny3217

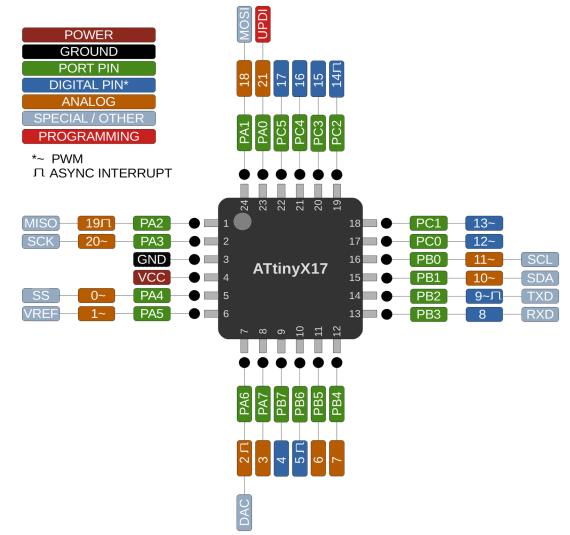

ATTiny 3217 (Mega AVR) :

Développer des applications sur un ATTiny3217 avec l'IDE Arduino

Convertisseur USB Série 3,3V/5V

Ce modèle de convertisseur génère des signaux Tx / Rx compatibles 5V et 3.3V.

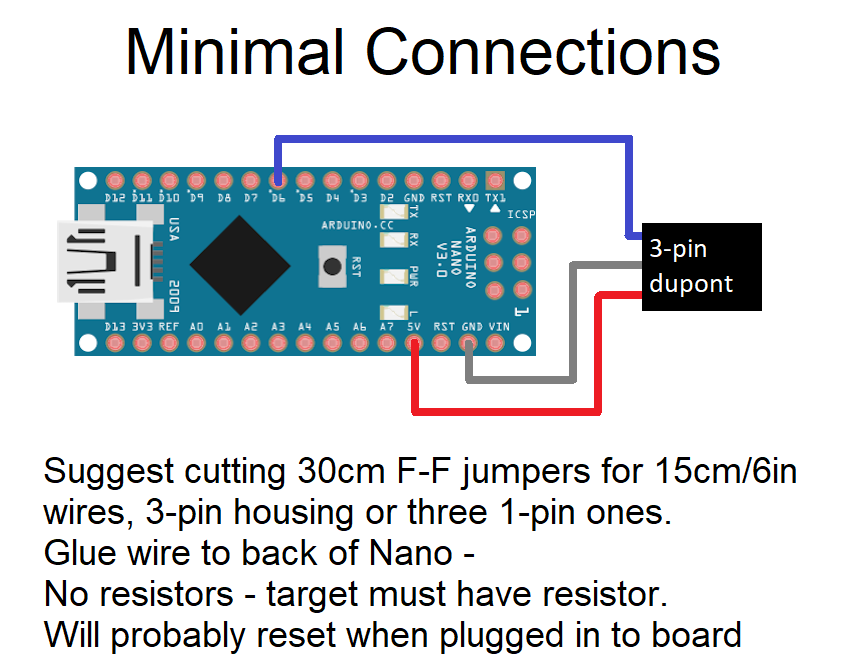

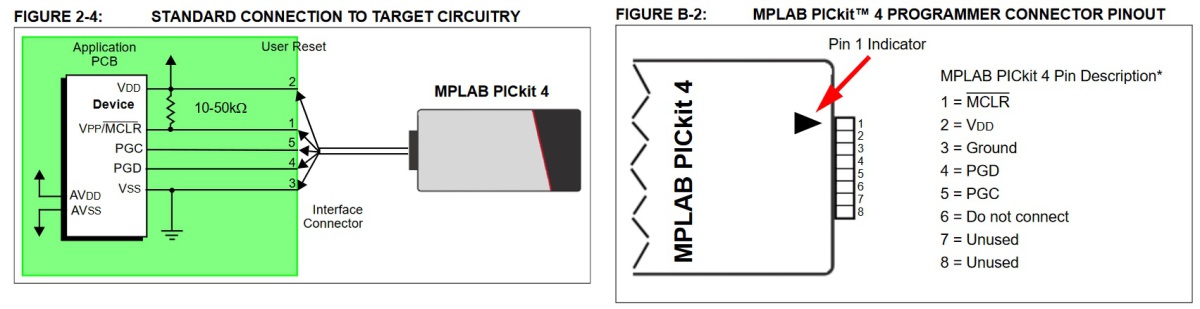

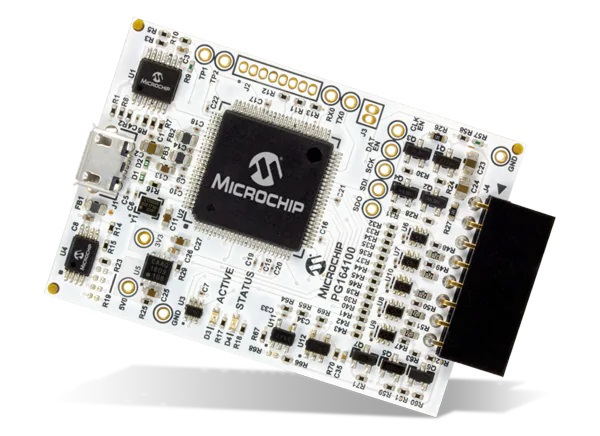

ComplémentOutils de programmation

ComplémentEntrée d'interruption sur Micro contrôleur AVR, avec suppression des rebonds

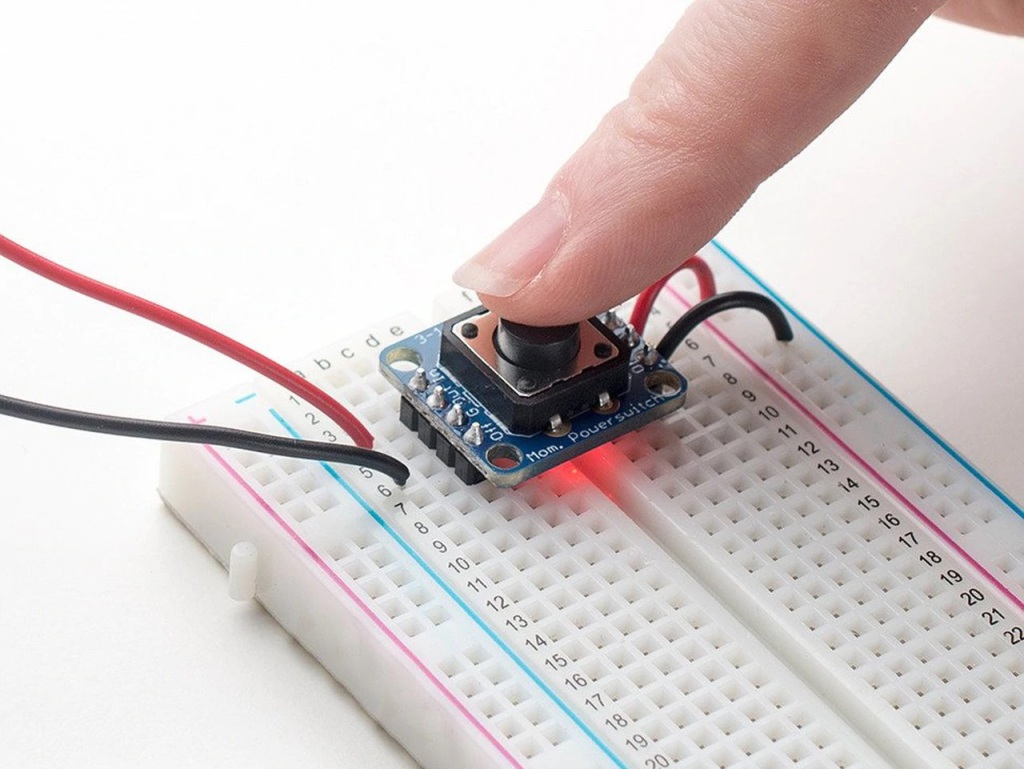

Entrée d'interruption sur Microcontrôleur AVR, avec suppression des rebonds :

Exemple de programmation : https://www.circuitxcode.com/debounce-interrupt-handler/

ComplémentLevel-Shifter

Transistor pour le prototypage rapide :

Transistor pour le circuit imprimé :

ComplémentPhotorésistance

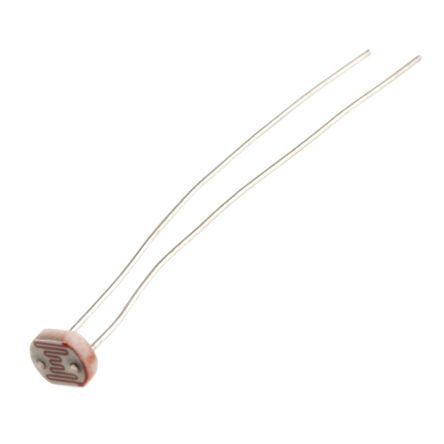

Photorésistance

ComplémentCapteur réfléchissant

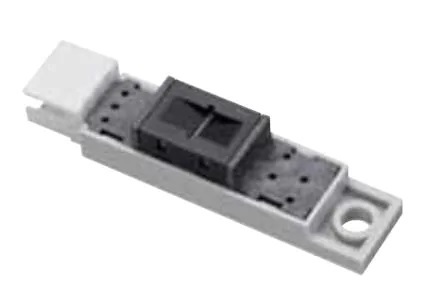

Capteur réfléchissant Sharp GP2A200LCS0F

Sharp GP2A200LCS0F :

Boîtier de connecteur Femelle AMP CT :

Contact à sertir TE Connectivity :

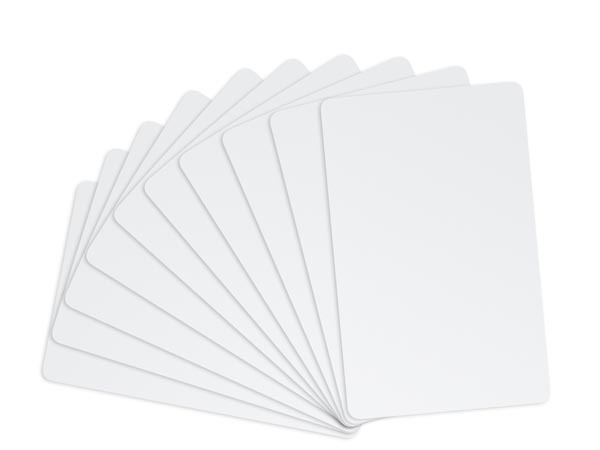

ComplémentLecteur RFID

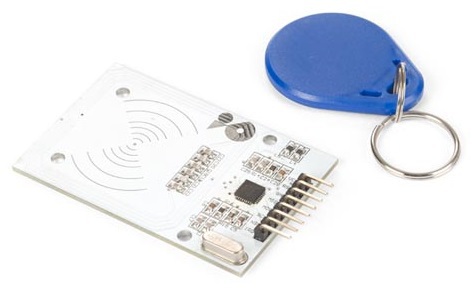

Lecteur RFID Velleman VMA405

ComplémentServo-moteur pour barrières

Principe de fonctionnement :

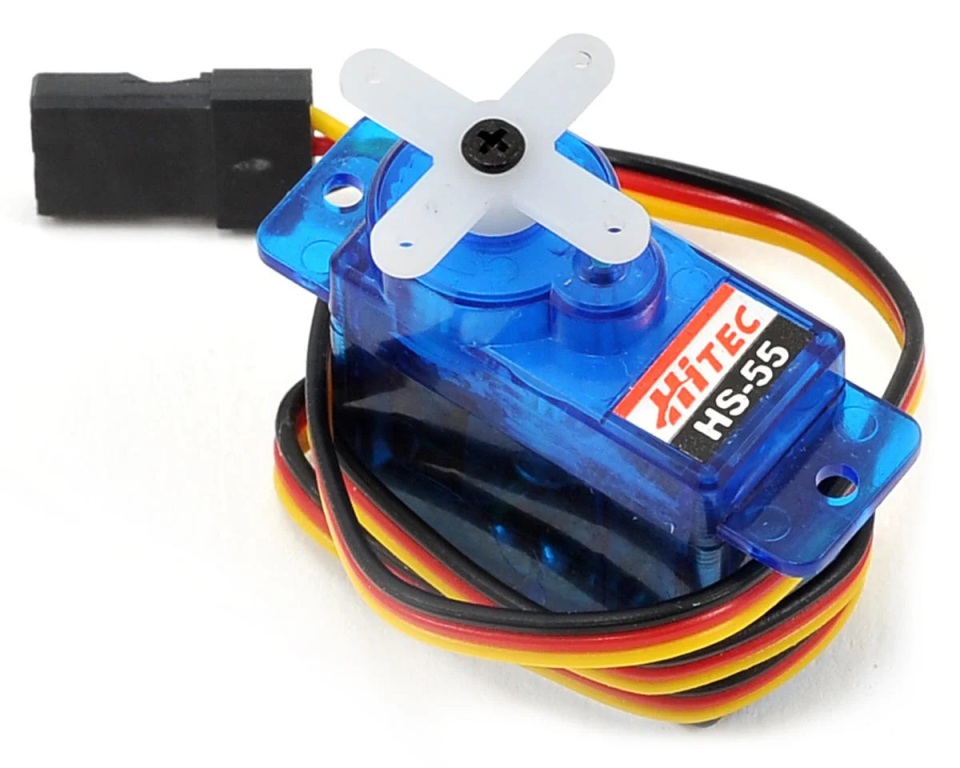

Servomoteur HS-55 :

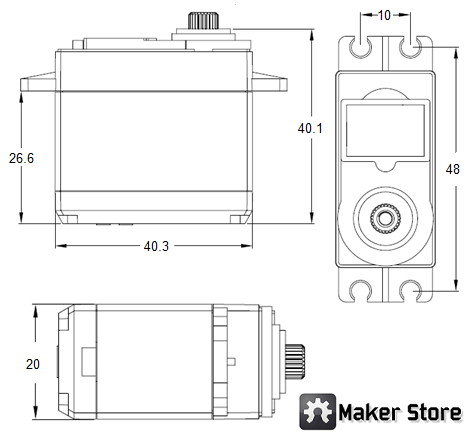

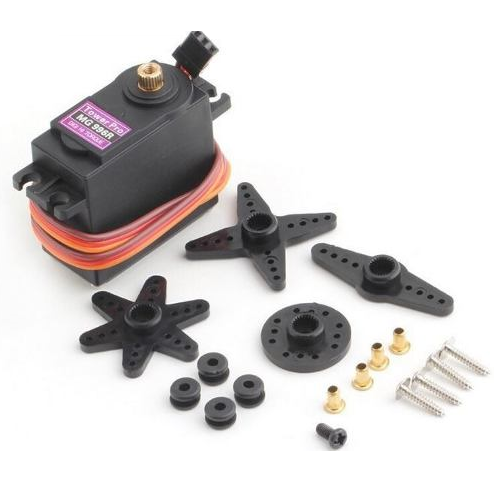

Servomoteur MG 996R 180° :

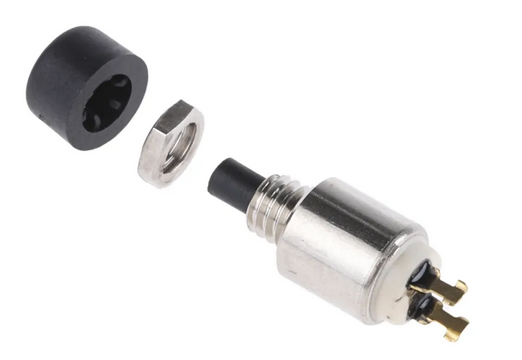

ComplémentBouton poussoir appel problème technique

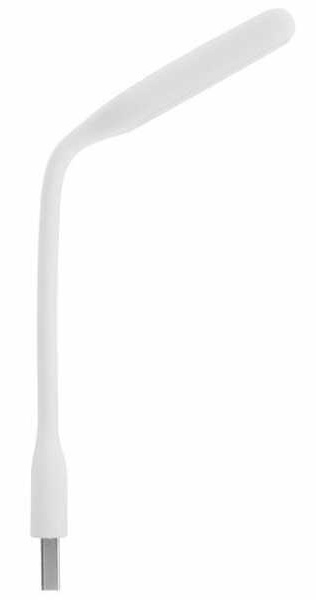

ComplémentLampadaires : Lampe LED USB

ComplémentAdaptateur double USB femelle / connecteur 10 broches

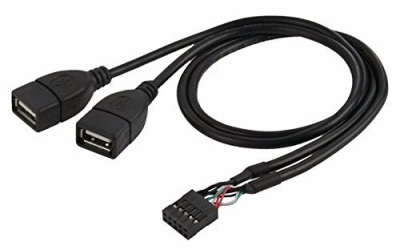

Adaptateur double USB femelle / connecteur 10 broches

ComplémentCommutateur analogique

ComplémentTransistors MOS

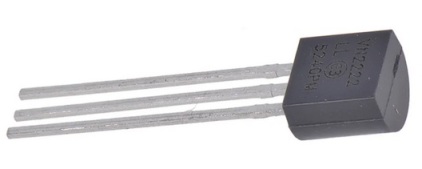

VN2222 :

Transistor NMOS MGSF2N02ELT1G :

Transistor PMOS 2SJ305 :

ComplémentAlimentation

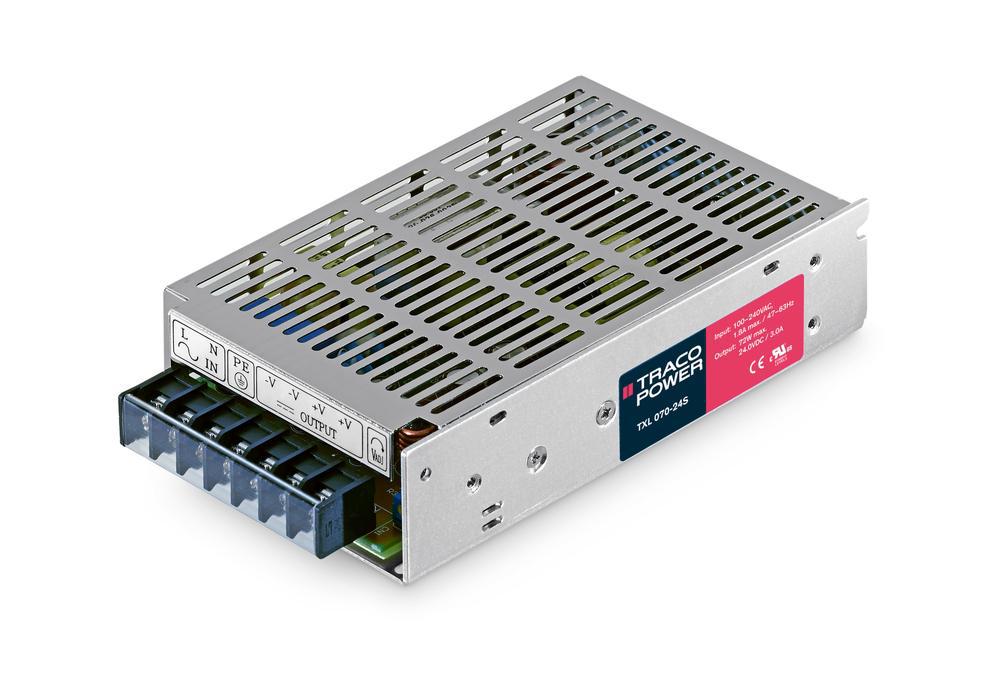

Alimentation fermée AC/DC 120W 12V 10A

ComplémentBouton d'arrêt d'urgence

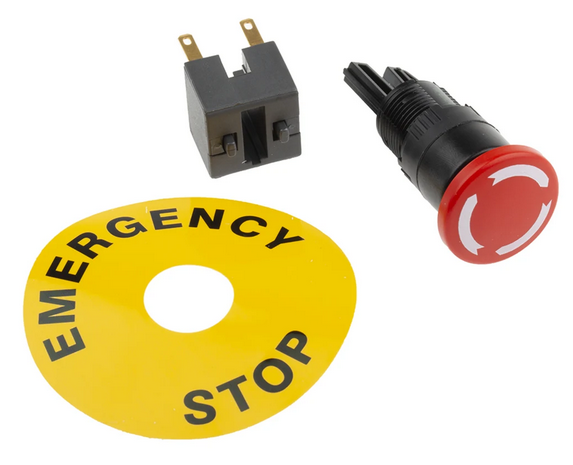

Bouton d'arrêt d'urgence

A01ES-DM+A0154B-D+A01YL1 :

ComplémentEmbase secteur IEC14

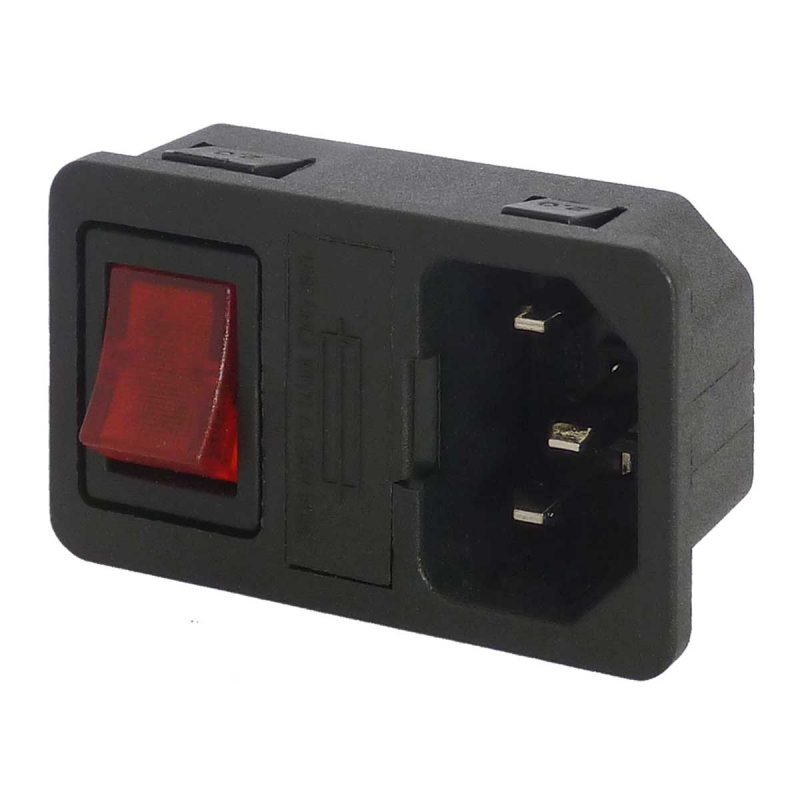

Embase secteur IEC C14 avec fusible et interrupteur

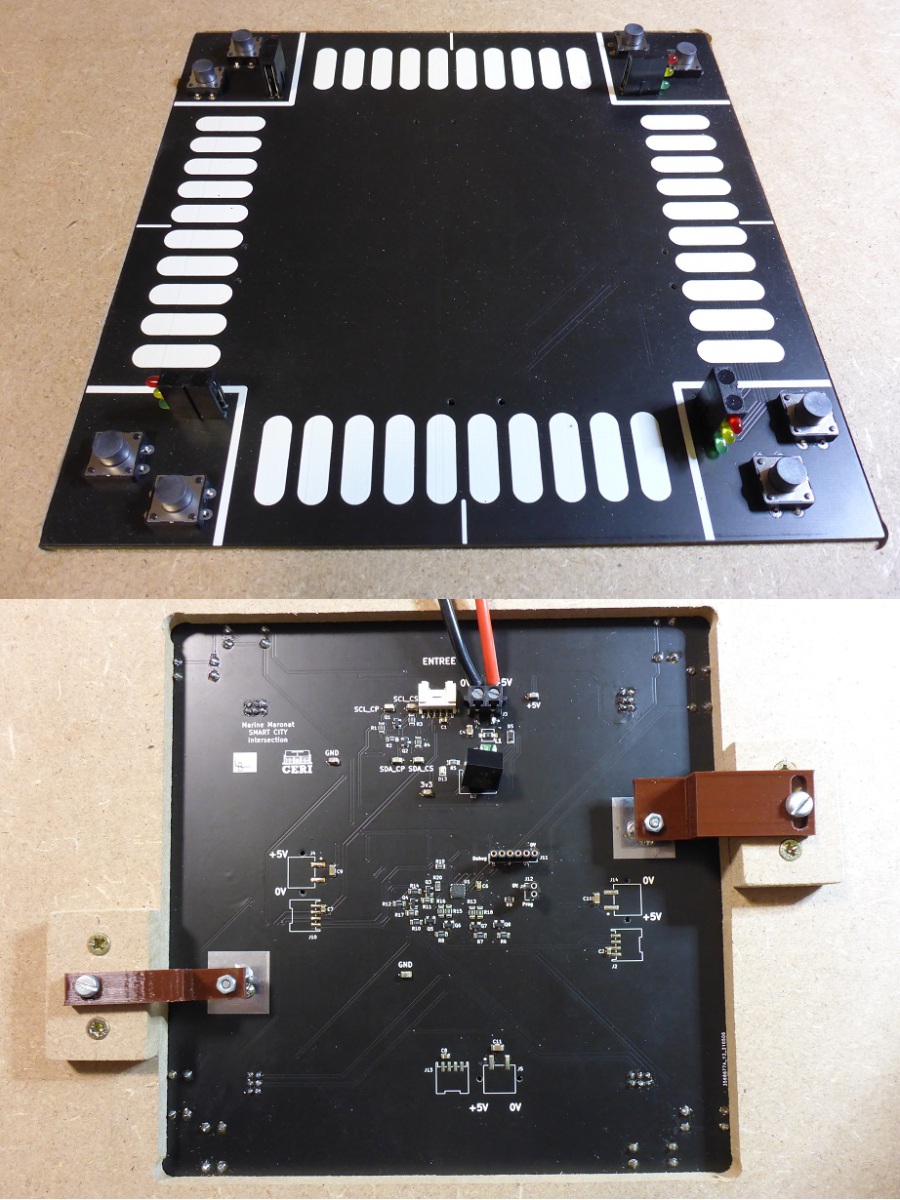

ComplémentFeu d'intersection

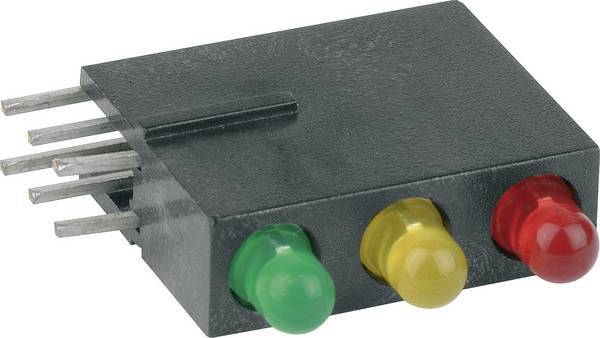

Feu d'intersection

INSTRUCTION INTERMINISTÉRIELLE SUR LA SIGNALISATION ROUTIÈRE : 6ème PARTIE : Feux de circulation permanents

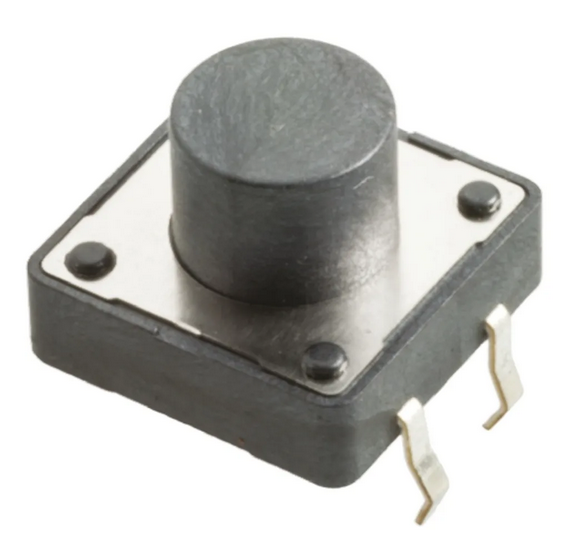

Interrupteur tactile :

Wurth Elektronica

Bouton-poussoir à rappel PHAP3301B

ComplémentLED CMS Vert-Rouge

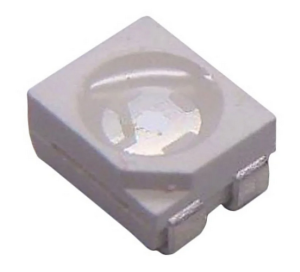

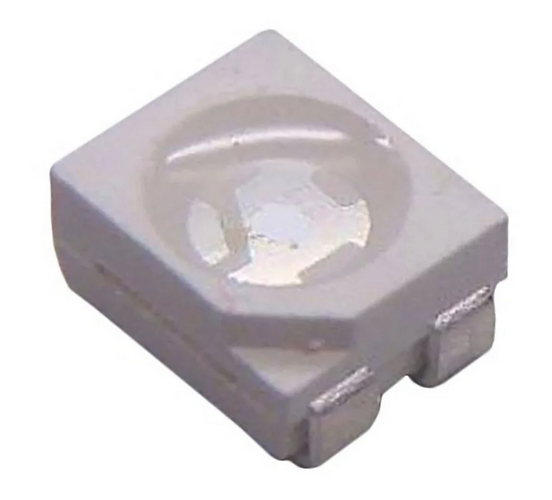

LED Vert Rouge LTST-E682KRKGWT PLCC4 :

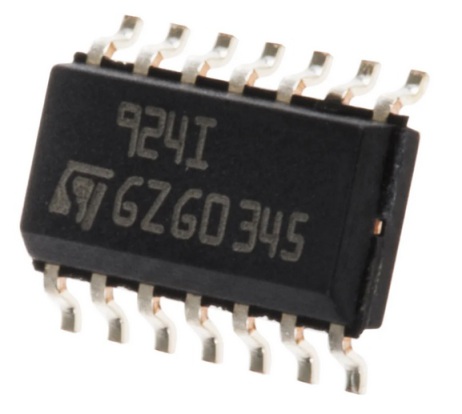

ComplémentAmplificateur opérationnel

ComplémentConvertisseur DC/DC

Convertisseur DC/DC 3.3V

TCK141 :

Documentation

Liens distributeurs : 1 ; 2

ComplémentAfficheur LCD I2C

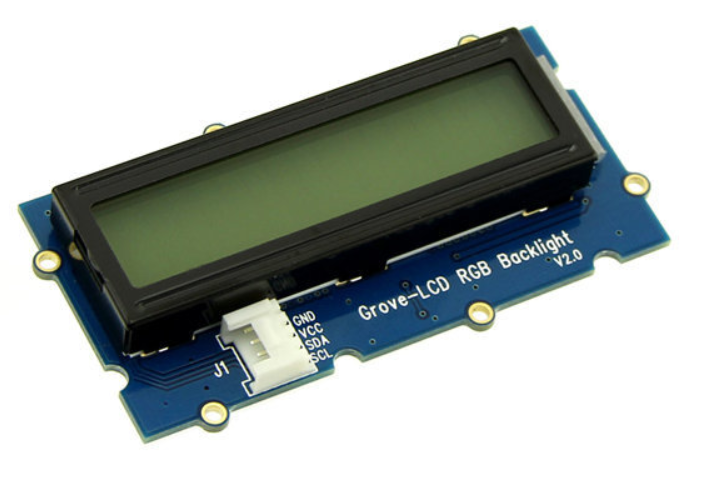

Afficheur LCD I2C Grove 104030001 :

ComplémentConnecteur Grove

Connecteur grove horizontal :

Connecteur grove CMS :

ComplémentRégulateur de commutation

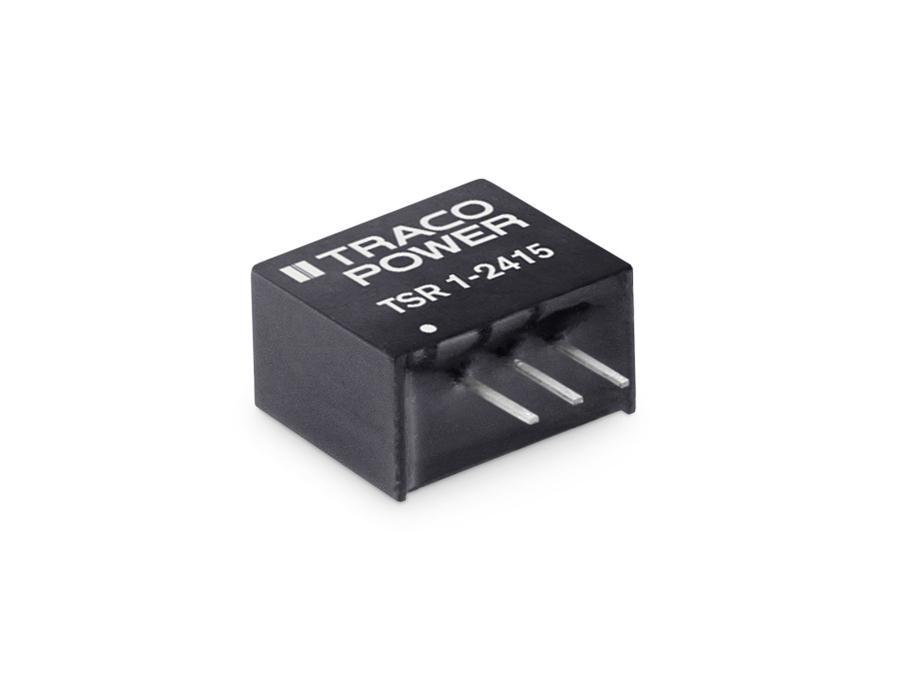

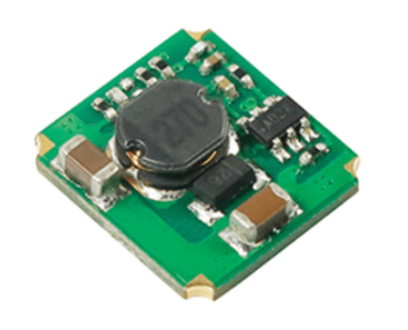

Régulateur de commutation RS :

ComplémentEmbase PCB CMS

Embase PCB CM FISCHER ELEKTRONIK : BL 15 SMD 043 20 Z :

ComplémentInsert bois M4

ComplémentCommutateur, DIP, 1 voies
