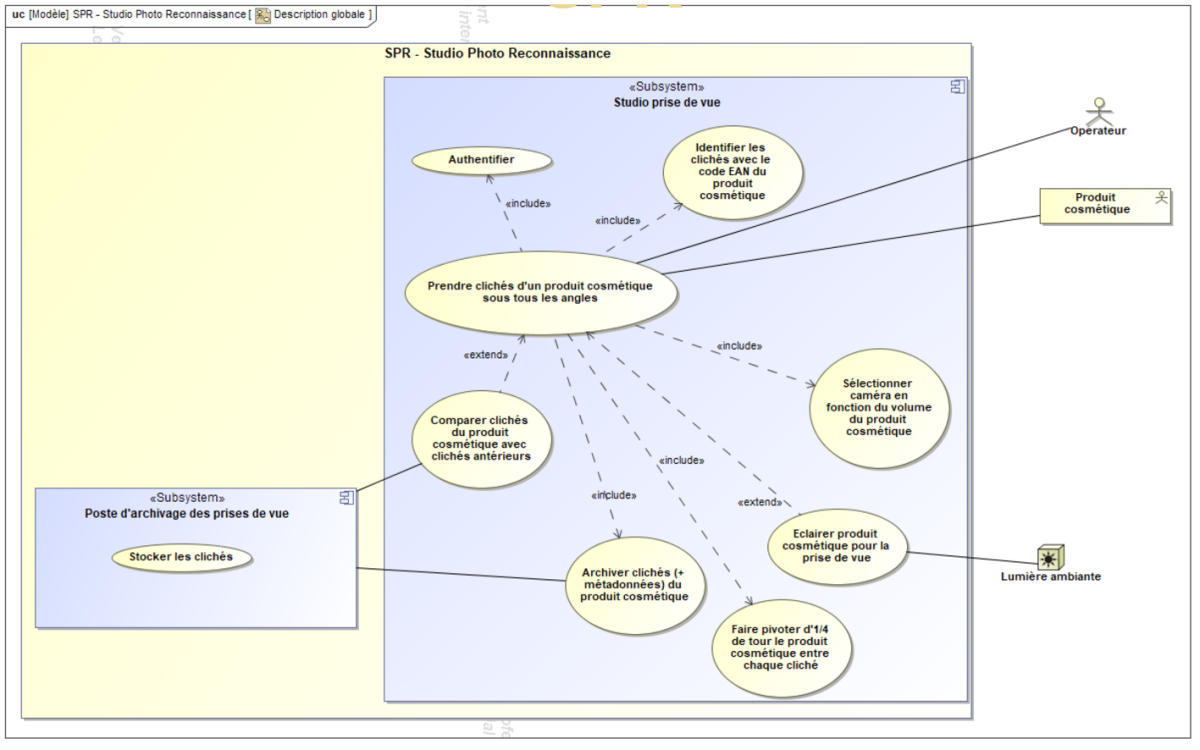

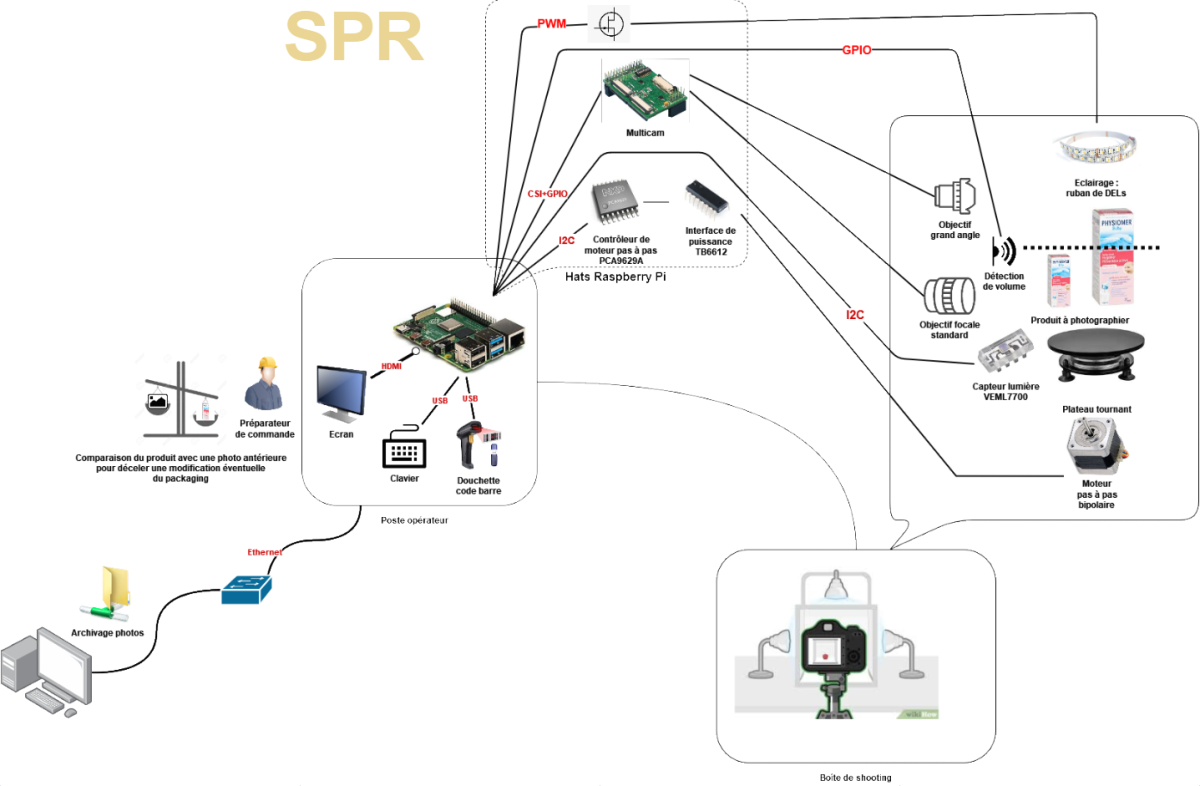

Projet 5 : CrossDock SPR Studio Photo Reconnaissance

ComplémentRessources de M. Defrance

Ressources de M. Defrance :

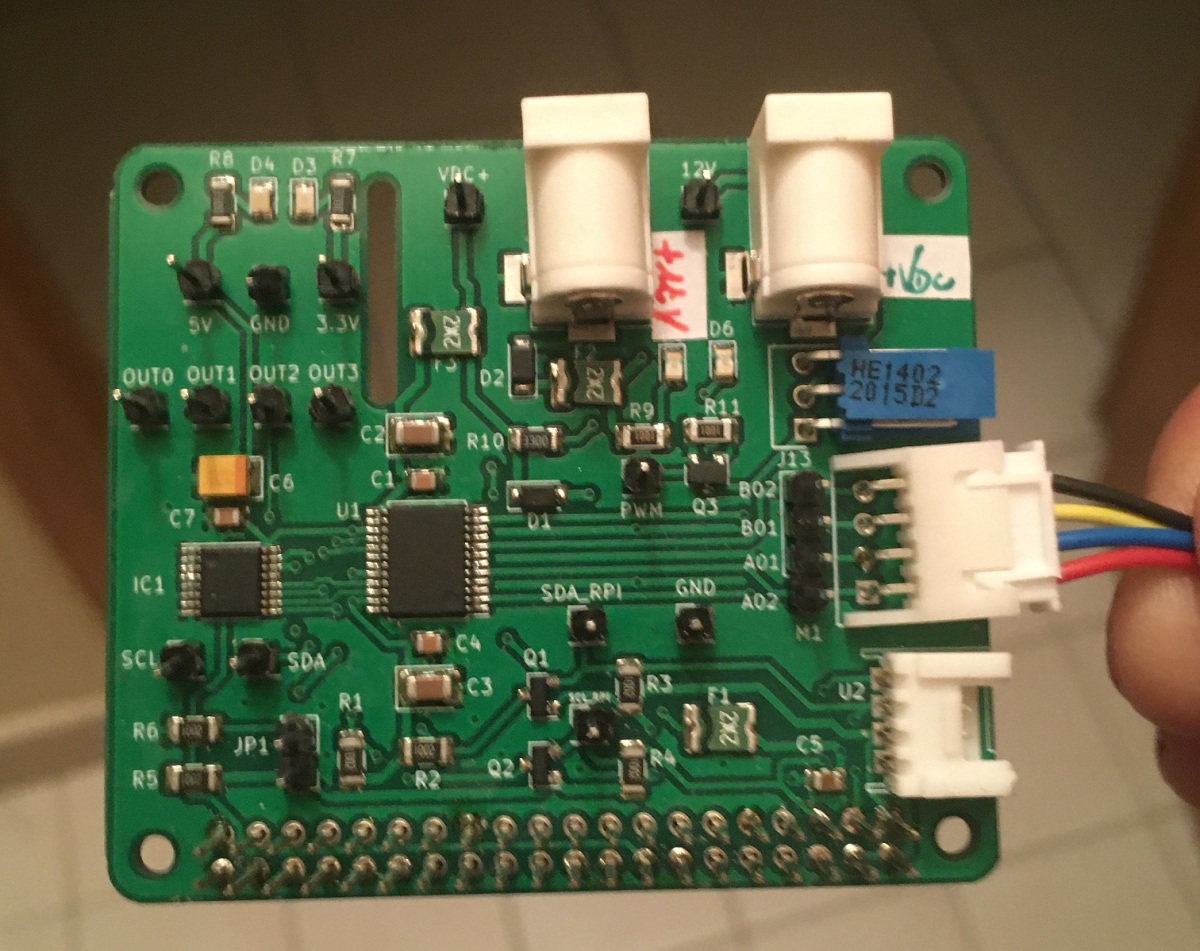

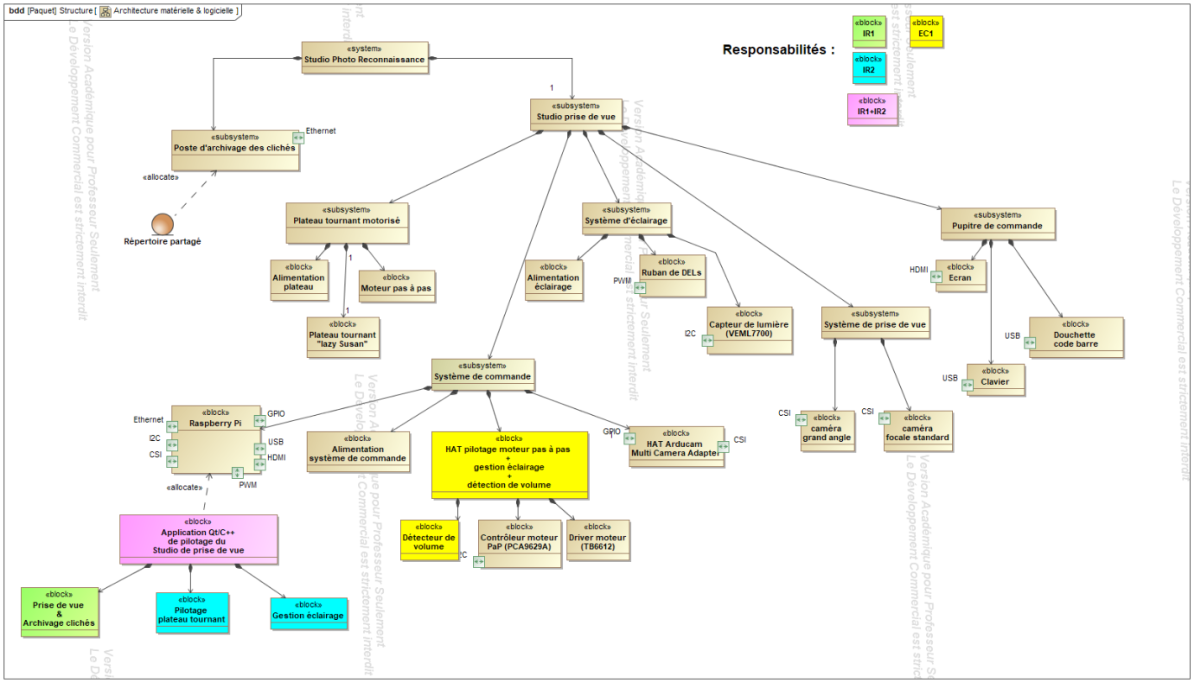

ComplémentDocuments de fabrication du Projet 2021

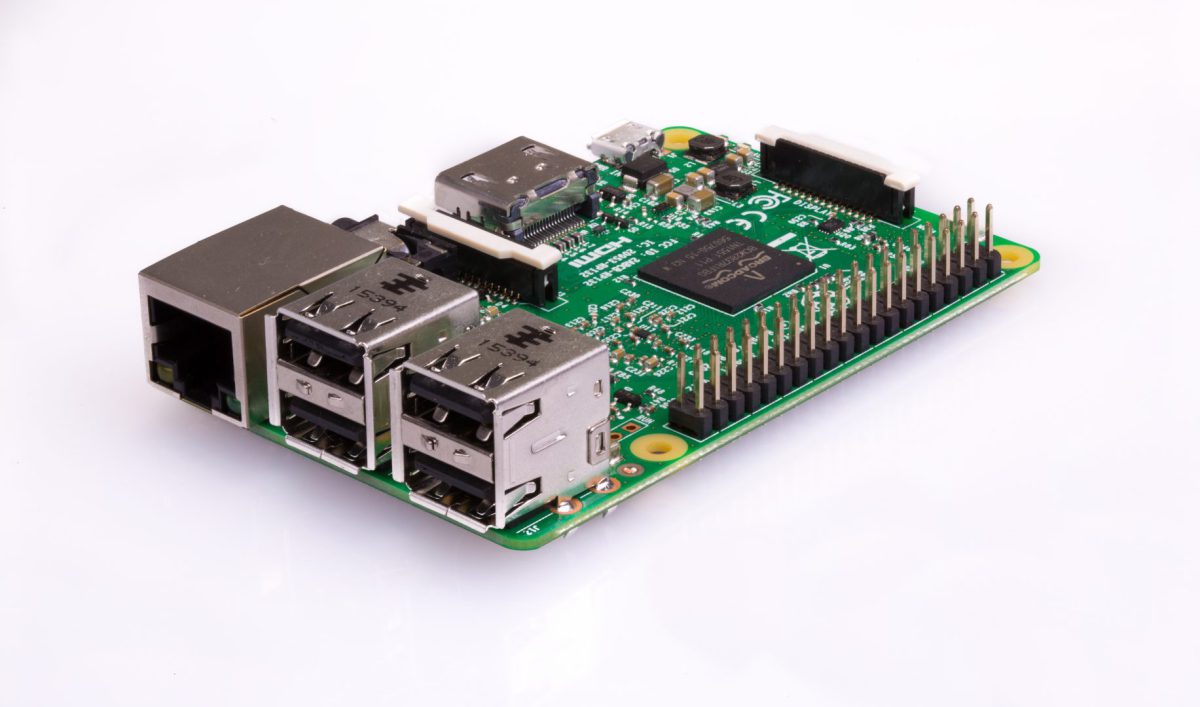

ComplémentRaspberry Pi 3

Complément

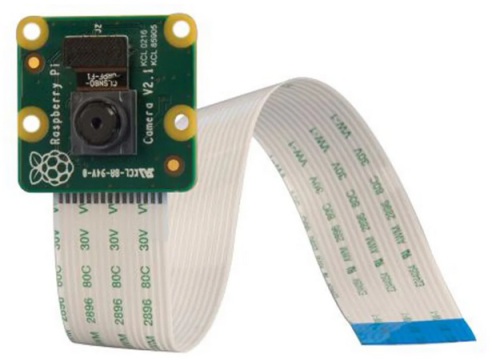

Caméra Pi et hat Arduicam

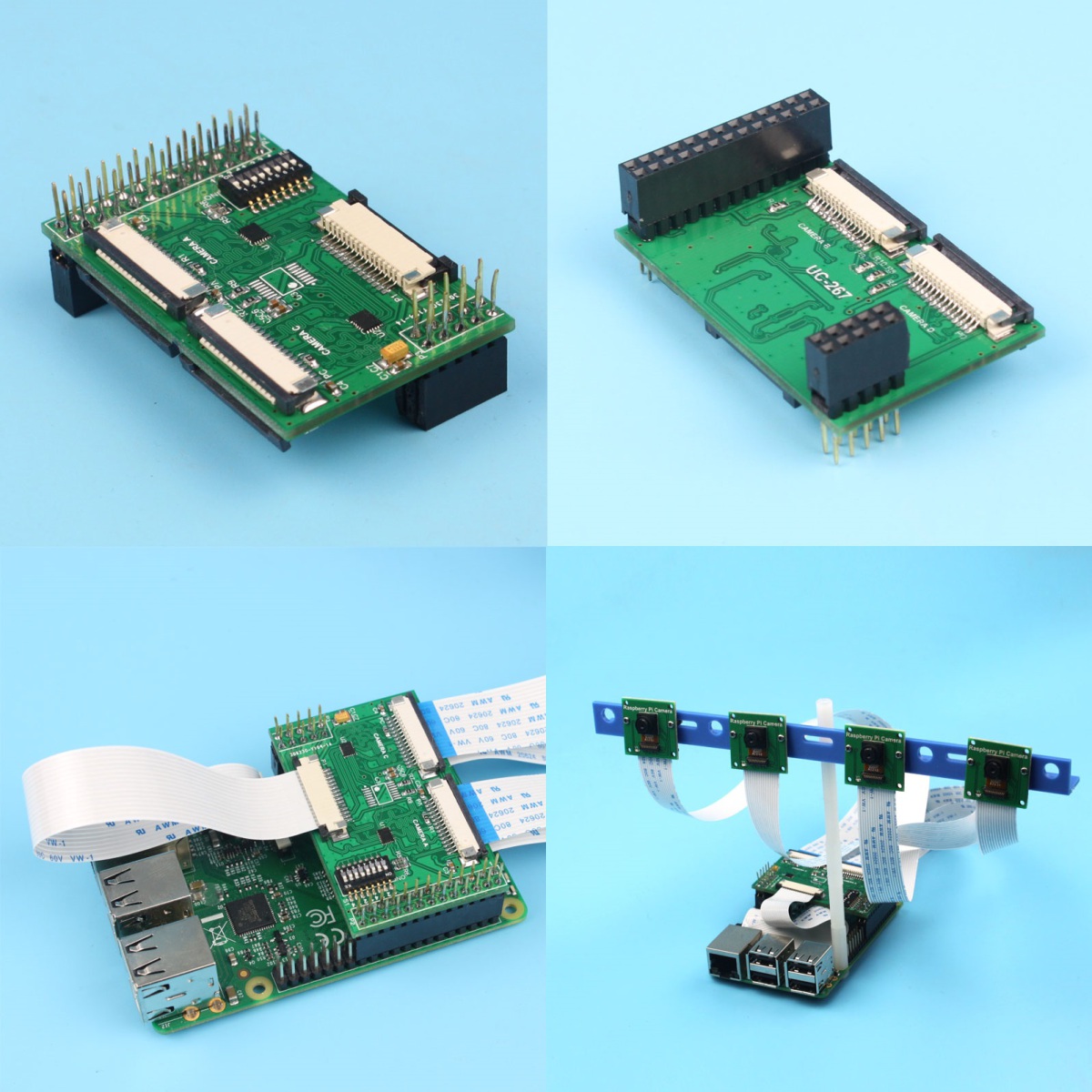

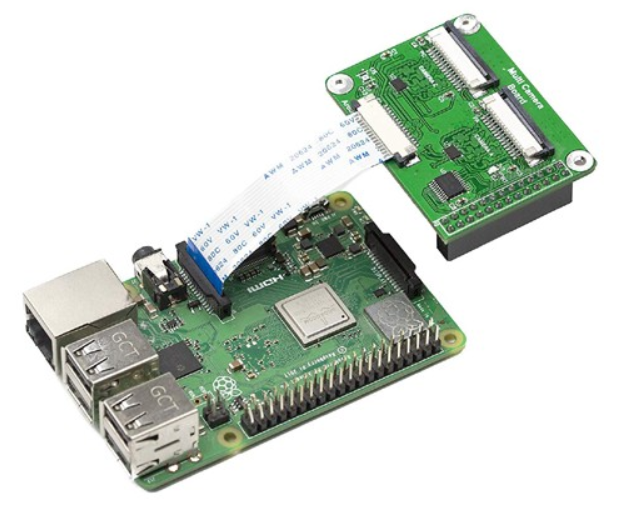

Adaptateur Arducam multi caméra pour Rpi :

ComplémentPlateau rotatif

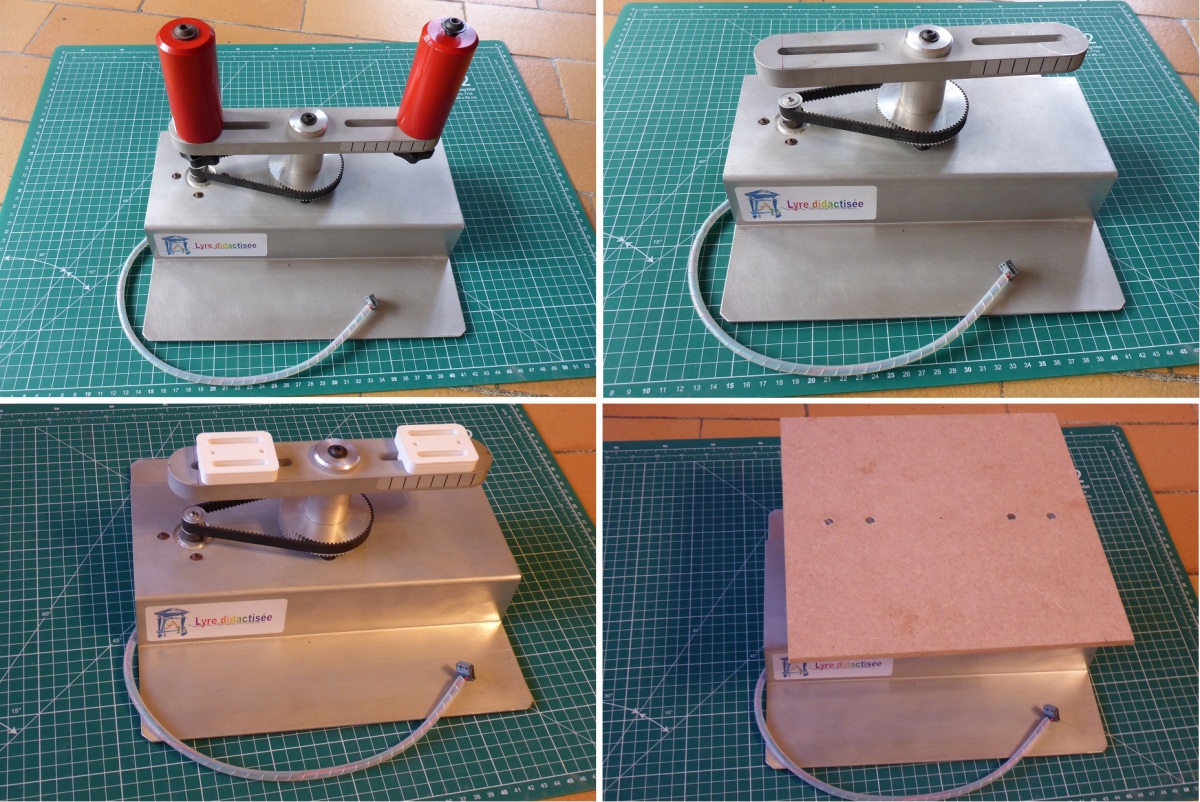

Rapport mécanique du système didactisé :

  • Nombre de dents de la poulie motrice : 16

  • Nombre de dents de la poulie réceptrice : 72

  • Cela donne un rapport de 0,222

ComplémentMoteur pas à pas

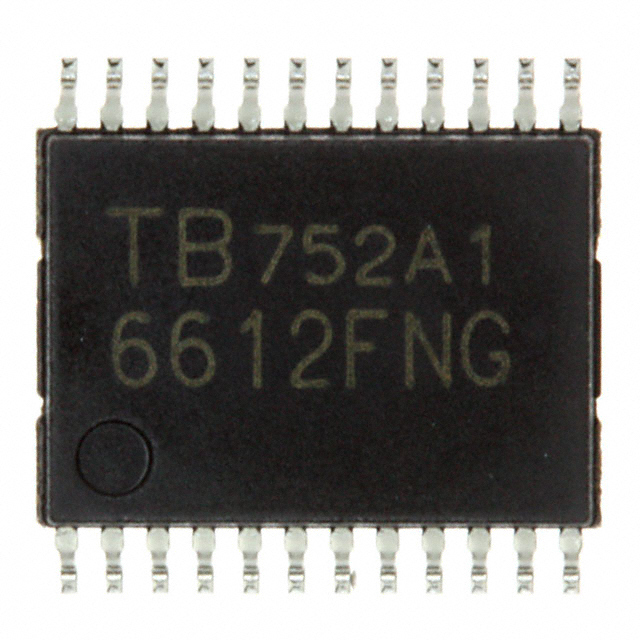

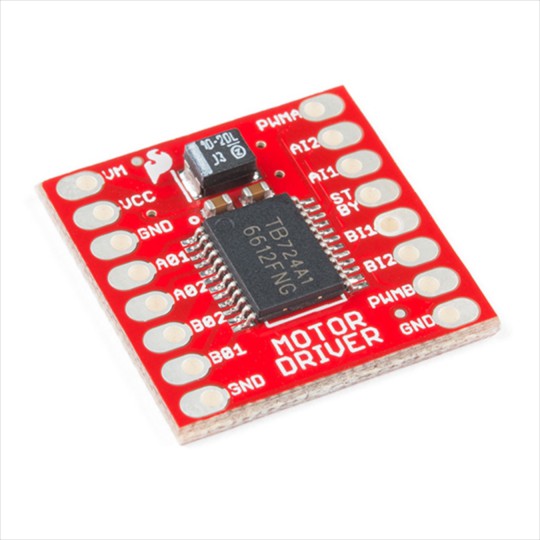

Moteurs pas à pas

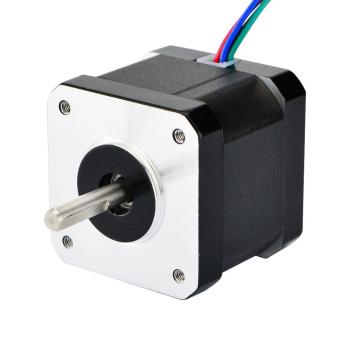

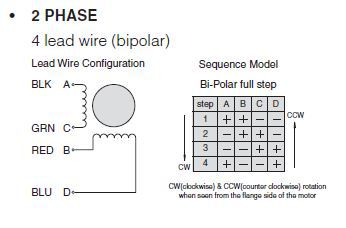

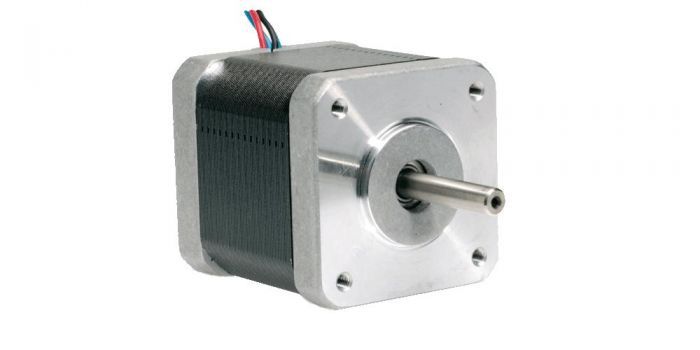

Nema 17HD6403 : Bipolaire 200 pas 12V

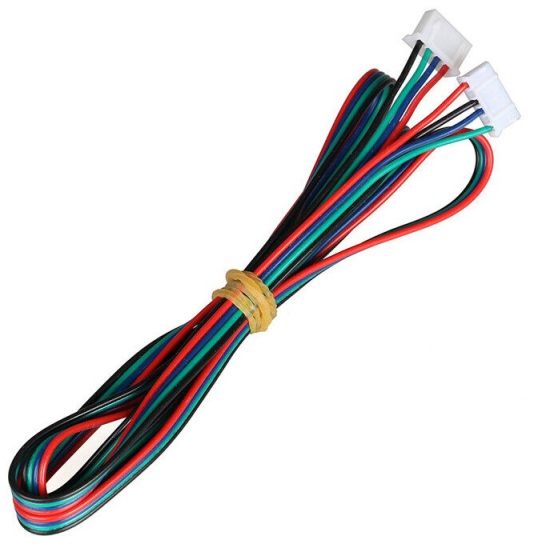

Câble moteur pas à pas XH2.54 :

Embase Box-Type JST XH : S4B-XH-A(LF)(SN) droit :

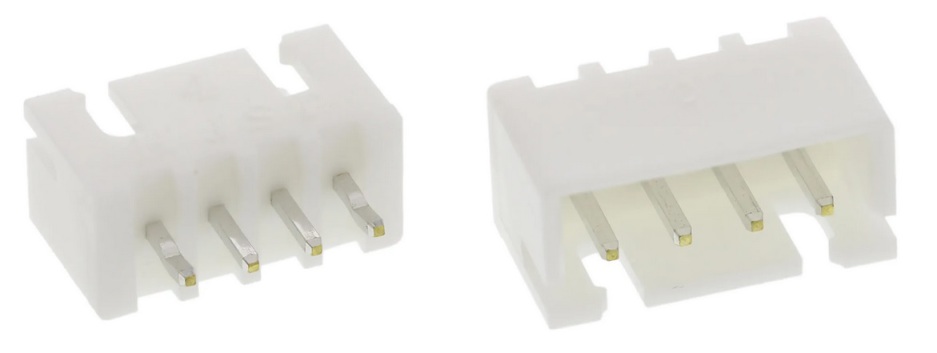

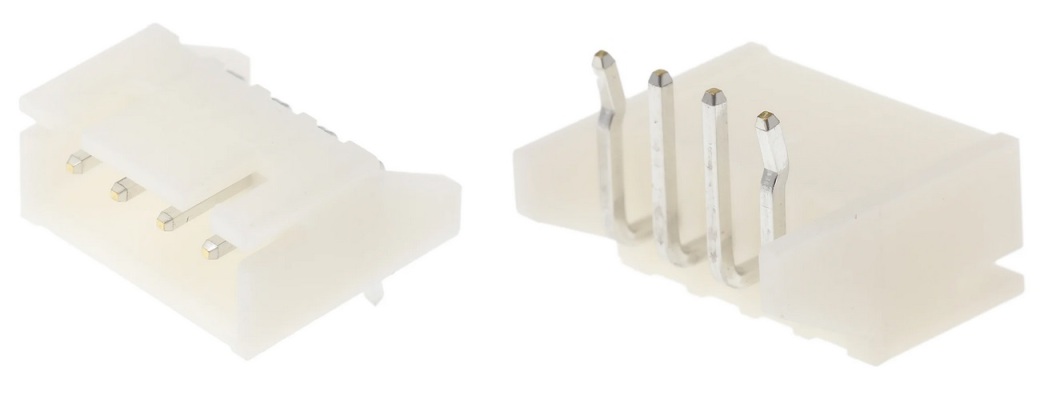

Embase Box-Type JST XH : B4B-XH-A(LF)(SN) angle droit :

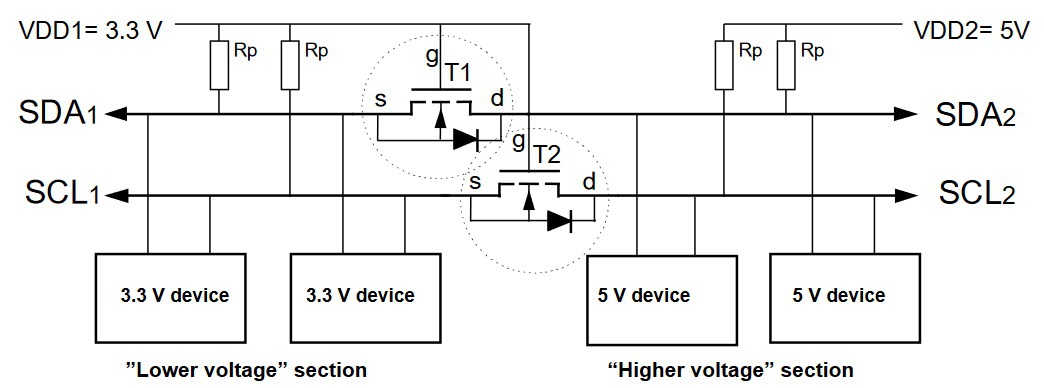

ComplémentLevel-Shifter

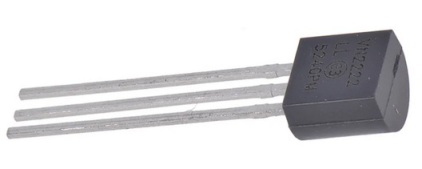

Transistor pour le prototypage rapide :

Transistor pour le circuit imprimé :

ComplémentAdaptateur secteur pour alimentation moteur pas à pas 12V 36W

Adaptateur secteur 6V 36W pour moteur 5,4V

Adaptateur secteur 6V 1A 6W GEM06I06-P1J :

Adaptateur secteur 12V 36W pour moteur Nema 17HD6403 : Bipolaire 200 pas 12V

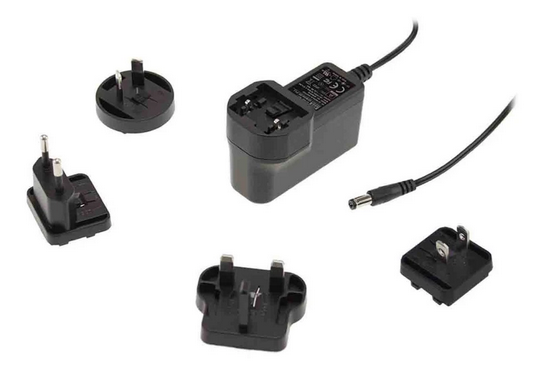

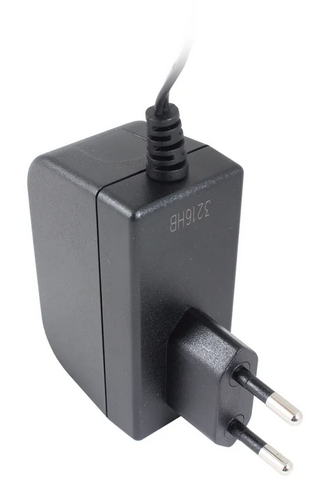

Adaptateur secteur 12V 36W (RS Pro) :

ComplémentICR : Indice de rendu des couleurs

ICR : Indice de rendu des couleurs = CRI : Color Rendering Index

ComplémentBoîte à lumière

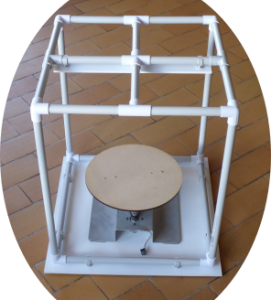

Ossature de la boîte à lumière

Ossature boite à lumière

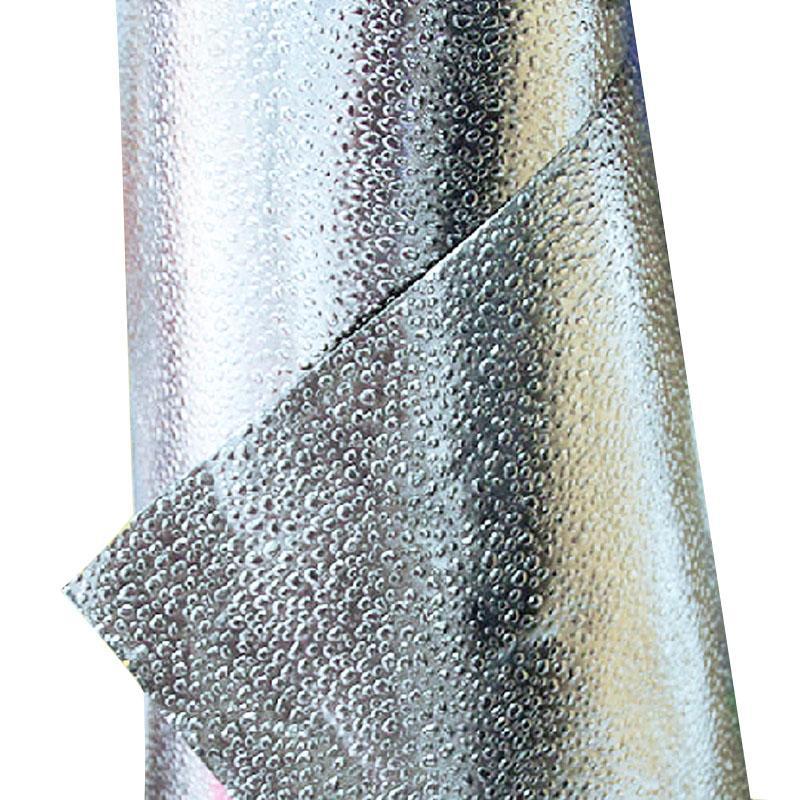

Tissu réflecteur

Liens vers des distributeurs 1 , 2

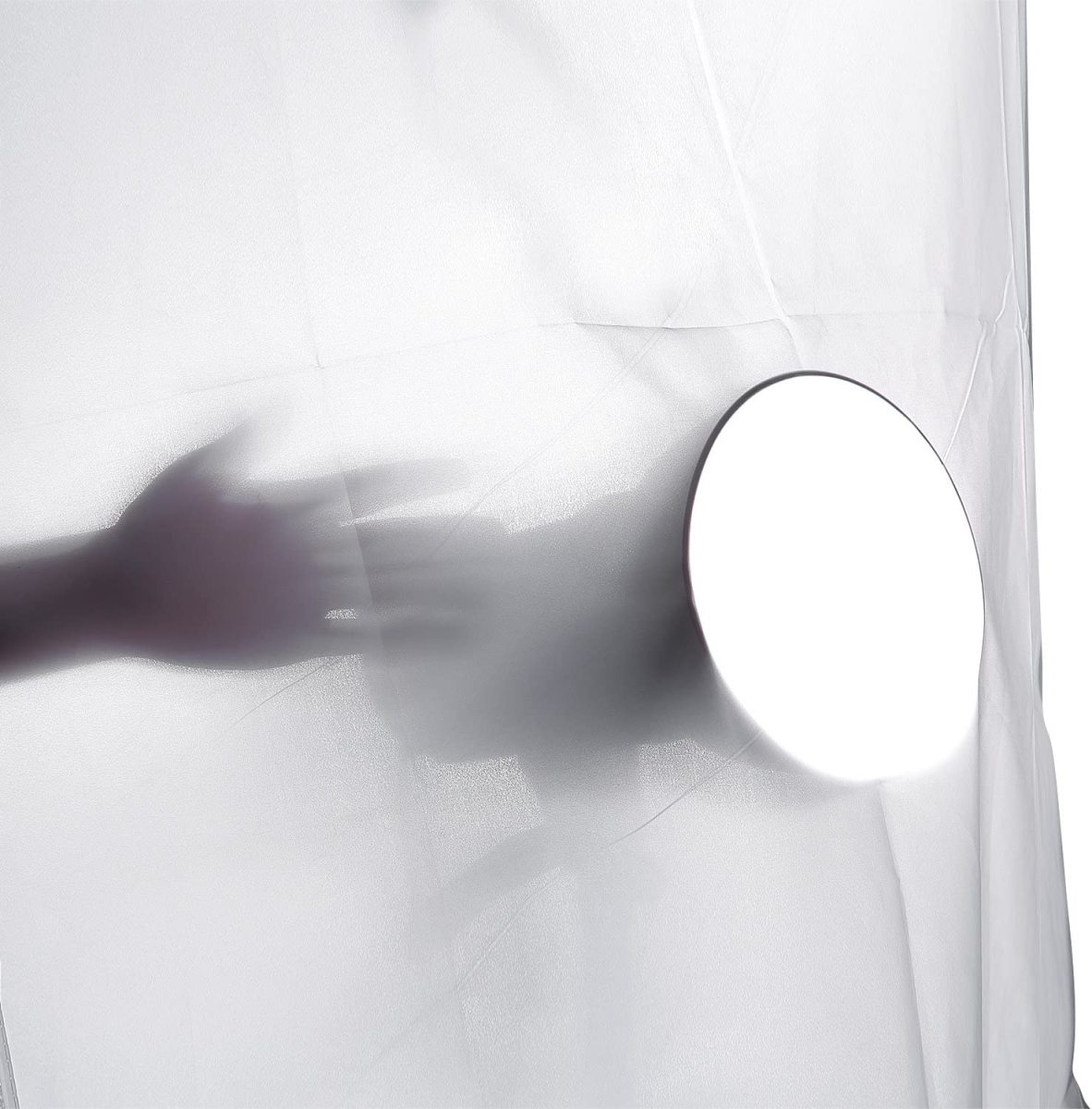

Tissu de diffusion

Lien vers un distributeur

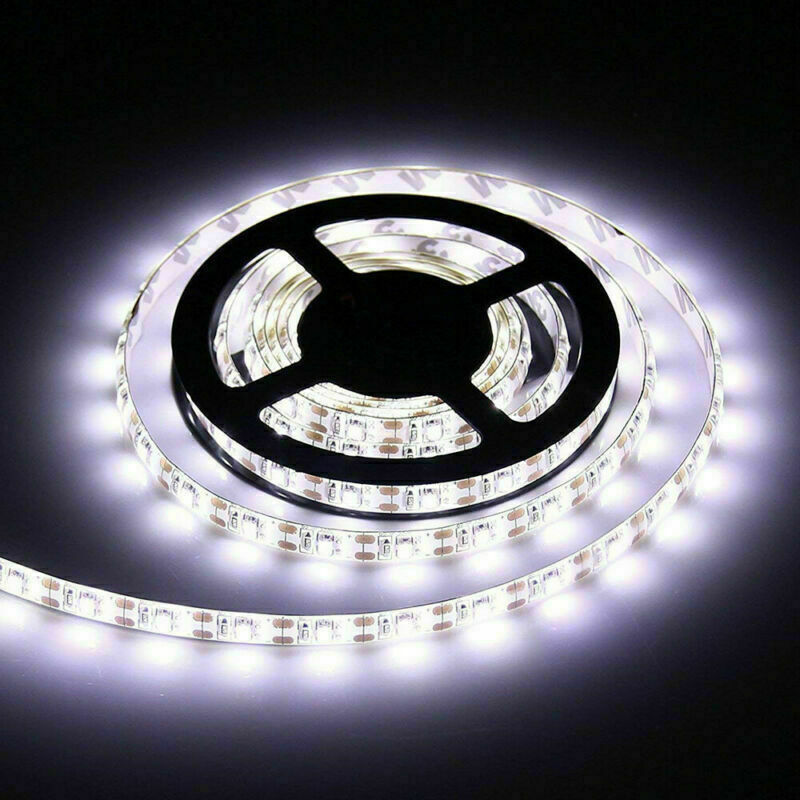

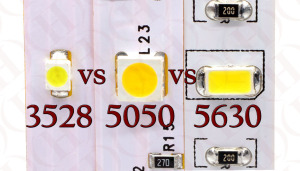

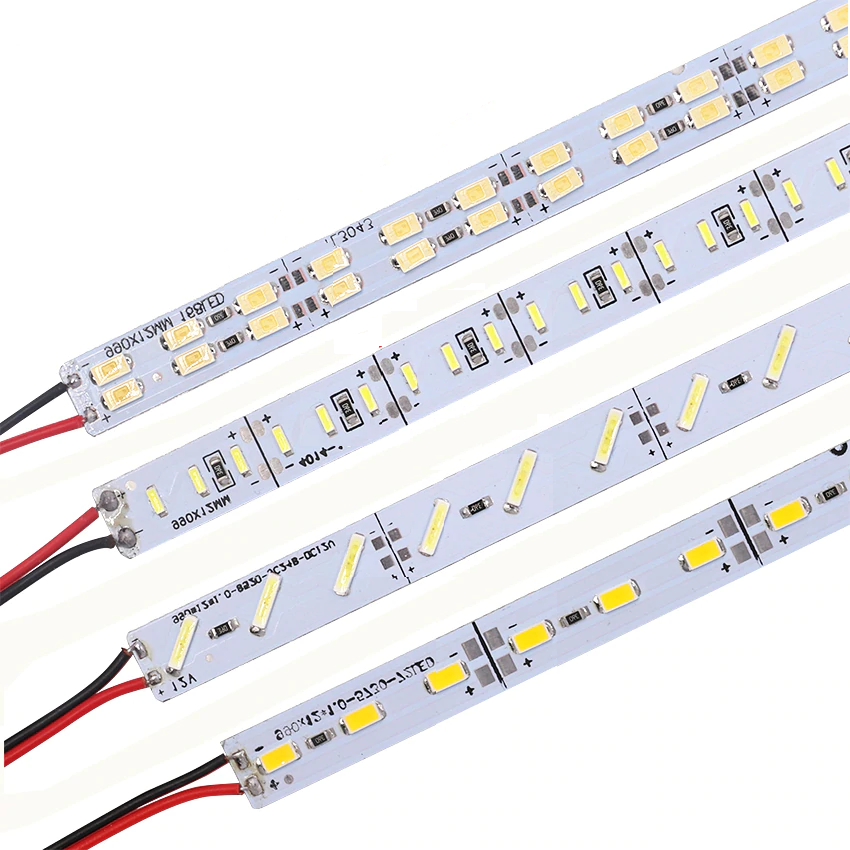

ComplémentRuban de LED

ComplémentCommande ruban de LED par PWM

Commande ruban de LED

Transistor MOS STR2N2VH5

Critères de sélection :

  • Canal N

  • CMS

  • VGSth min > 0,6V

  • VDS > 12V

  • RDSon la plus faible possible

Lien vers un distributeur

ComplémentCapteurs de luminosité

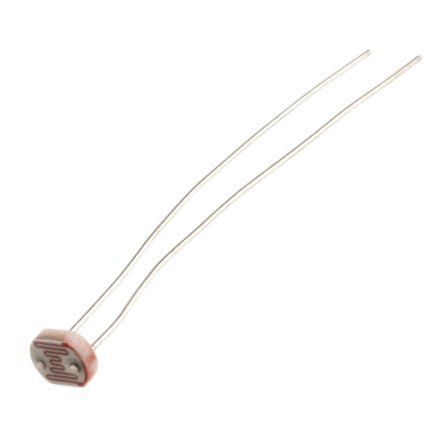

Capteurs de luminosité : LDR

Capteurs de luminosité :

Carte de test du capteur :

VEML7700 Ambient Light Sensor

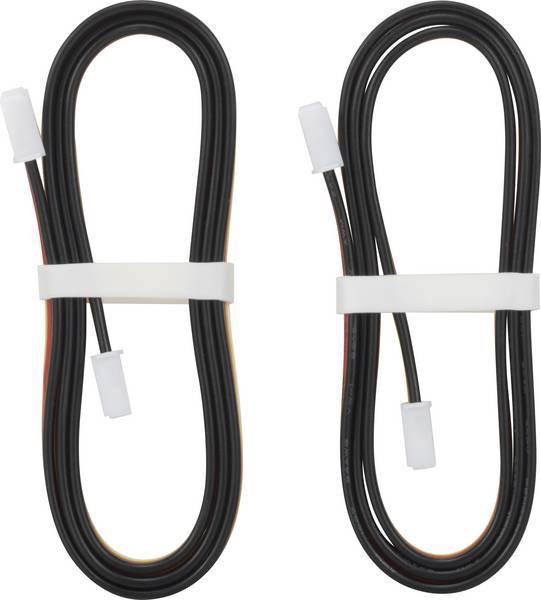

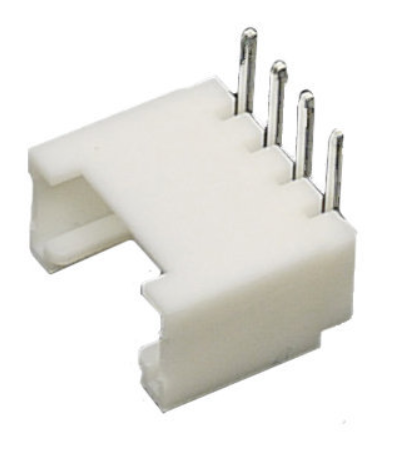

ComplémentConnecteur Grove horizontal pour capteur d'intensité lumineuse

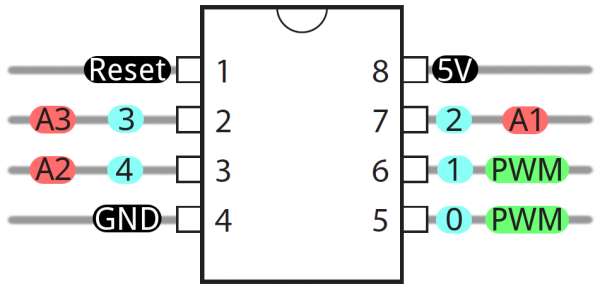

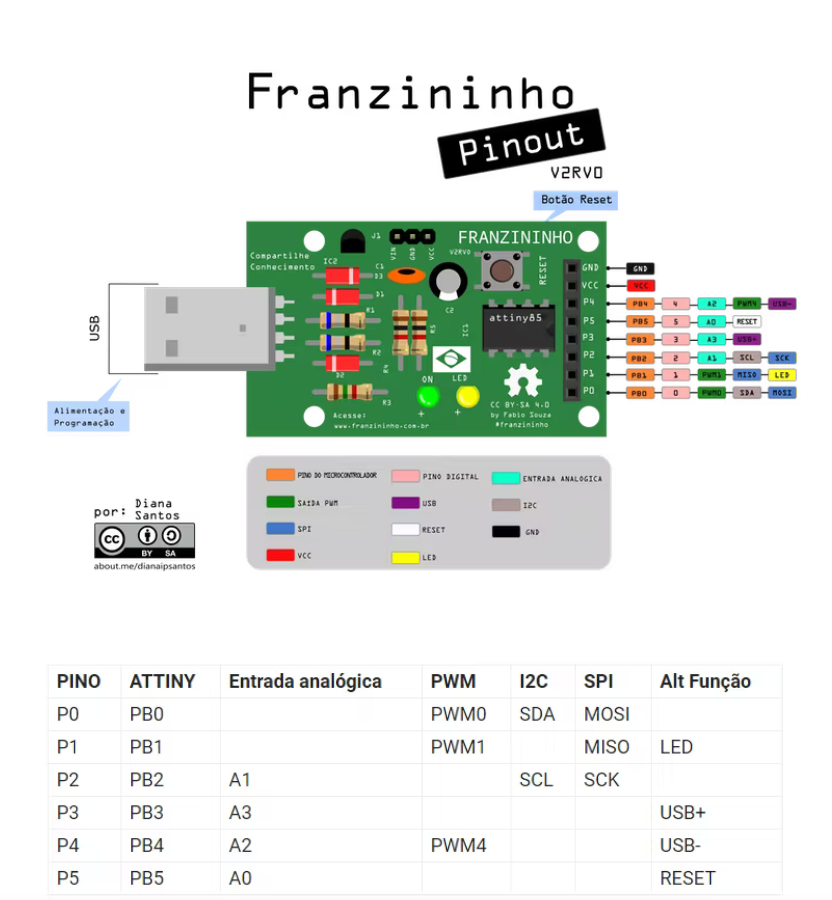

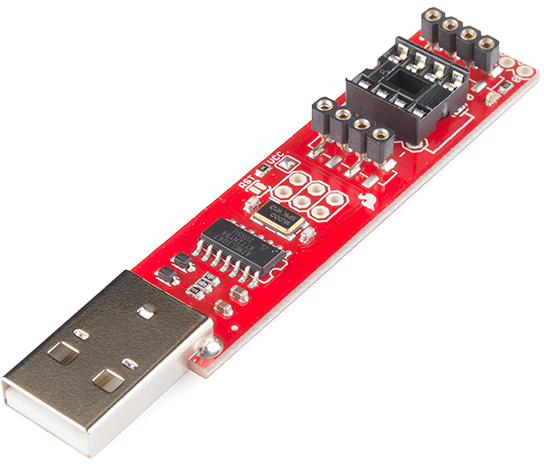

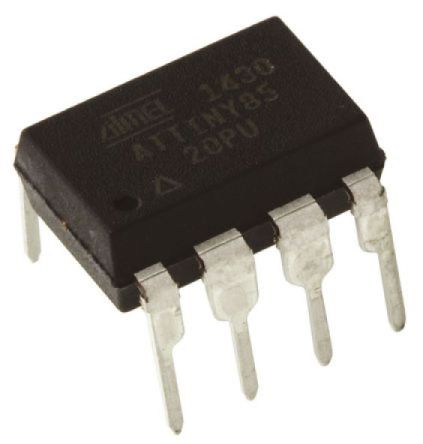

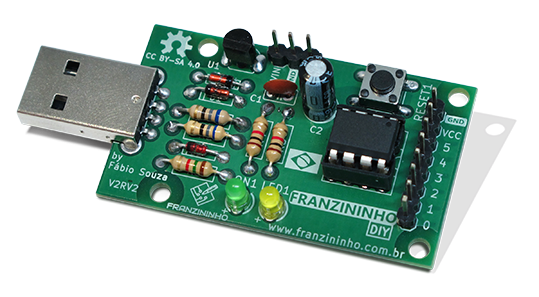

ComplémentMicrocontrôleur ATTiny85

ComplémentSymboles Fritzing

ComplémentDiode laser

Diode Laser

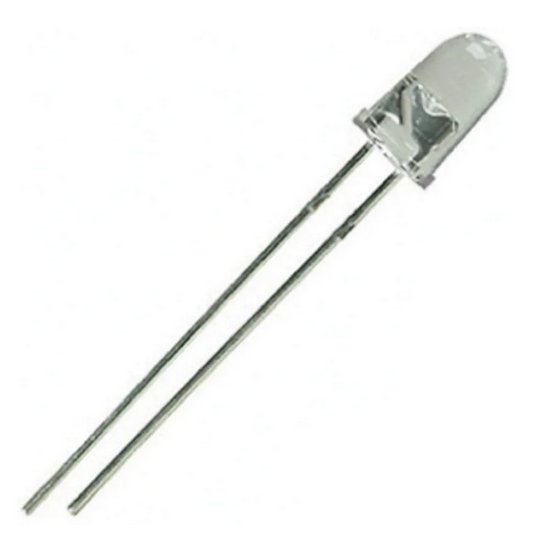

LED IR

Critères :

  • Puissance

  • Angle de diffusion étroit

  • Disponibilité

  • Prix

VSLY5850

Photo-transistor

Critères :

  • Angle de réception

  • Plage de sensibilité spectrale

  • Disponibilité

  • prix

SFH 3015 FA

ComplémentModule Ultrason

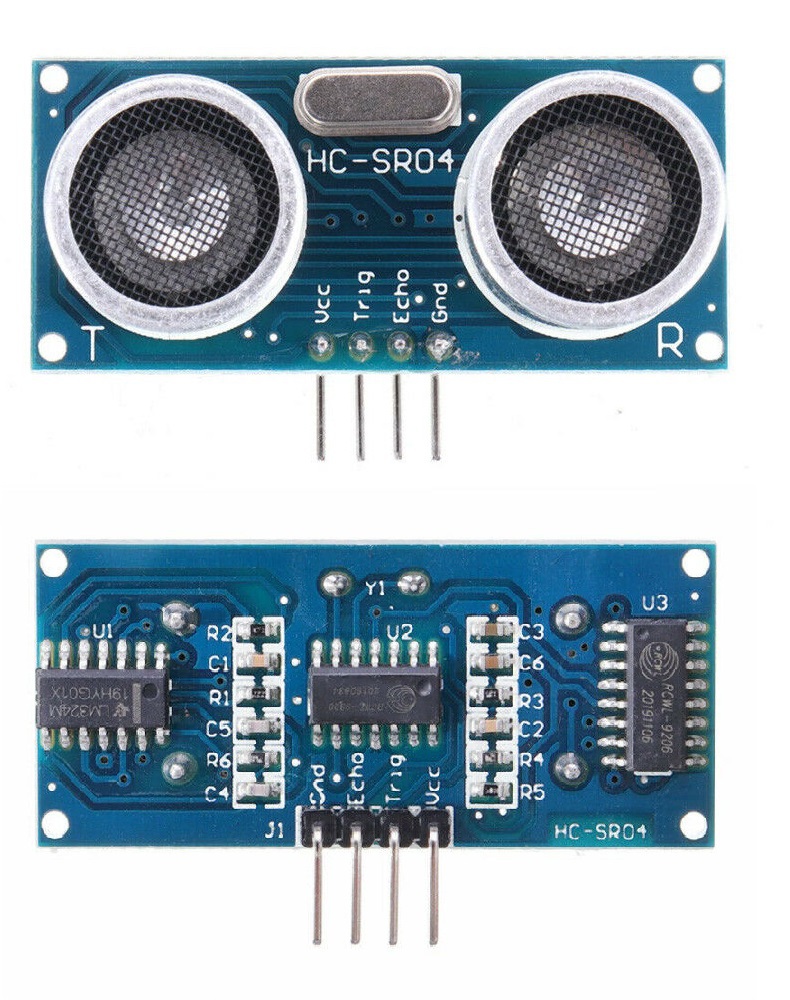

Module ultrason HC-SR04

ComplémentDossiers des projets

  • Projet CrossDock SPR : Téléchargement du dossier (et autres documents) pour la 3ème revue
