Projets E62 du lycée Alphonse Benoit Session 2024

Projet 1 : PMV Prise de mesure de vitesse

Texte légalDossier de présentation du projet

Texte légalInteractions IR ↔ EC

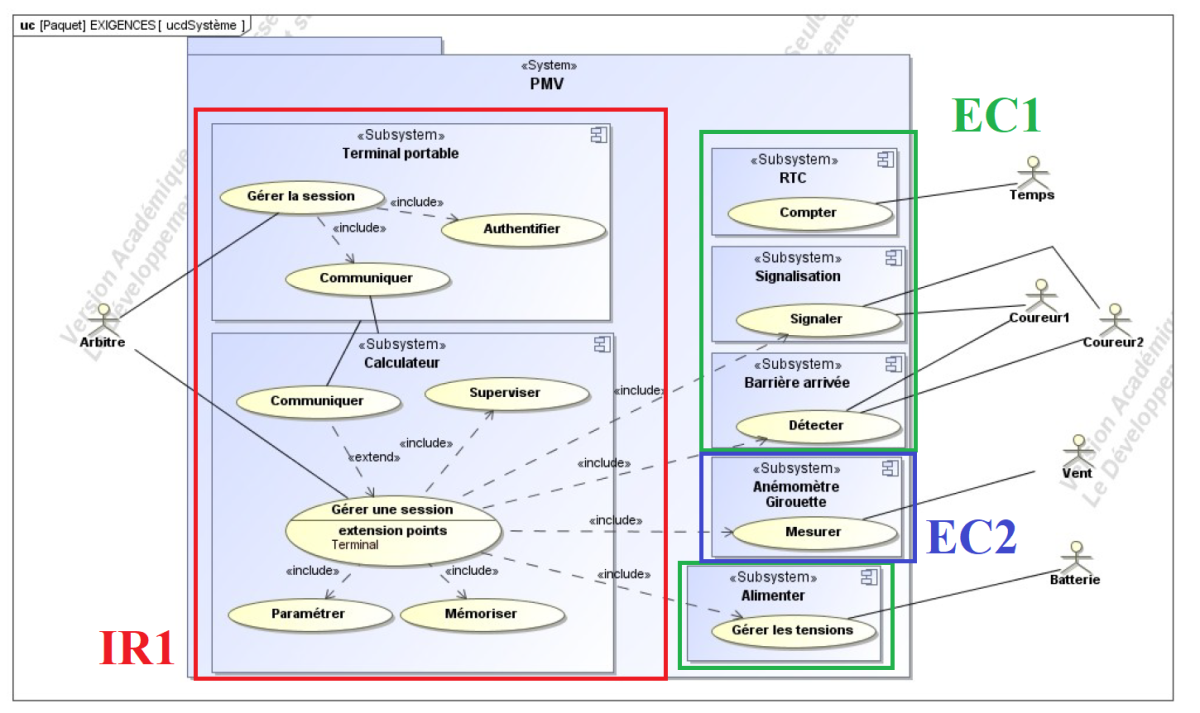

  • Diagrammes SysML

ComplémentDossier de la revue finale 2023 et Projet KiCAD

Texte légalLargeur piste athlétisme 1,22m

Largeur piste athlétisme 1,22m :

Chronométrage lors des compétitions nationales et internationales en athlétisme :

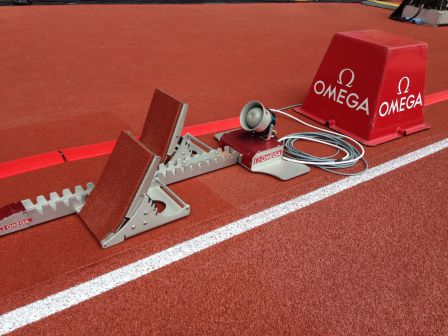

Haut-parleur derrière les starting block :

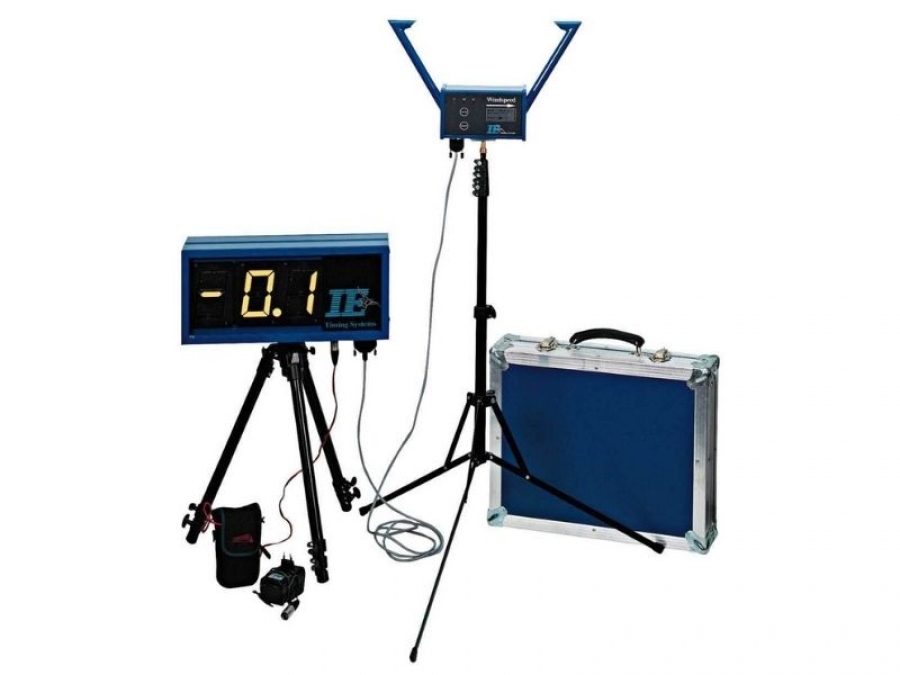

Anémomètre :

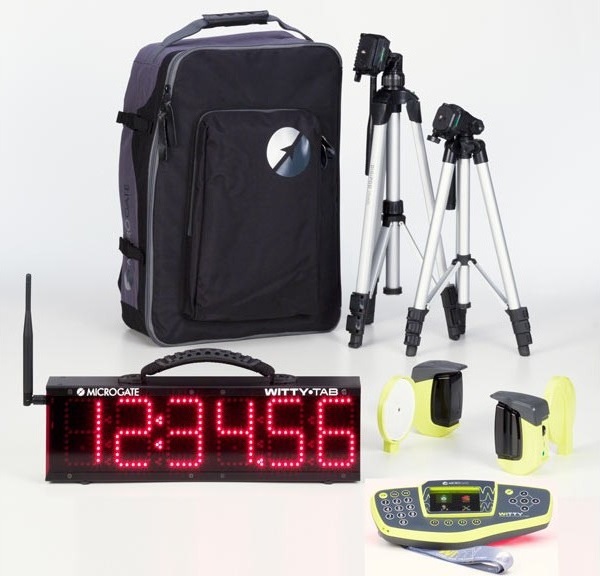

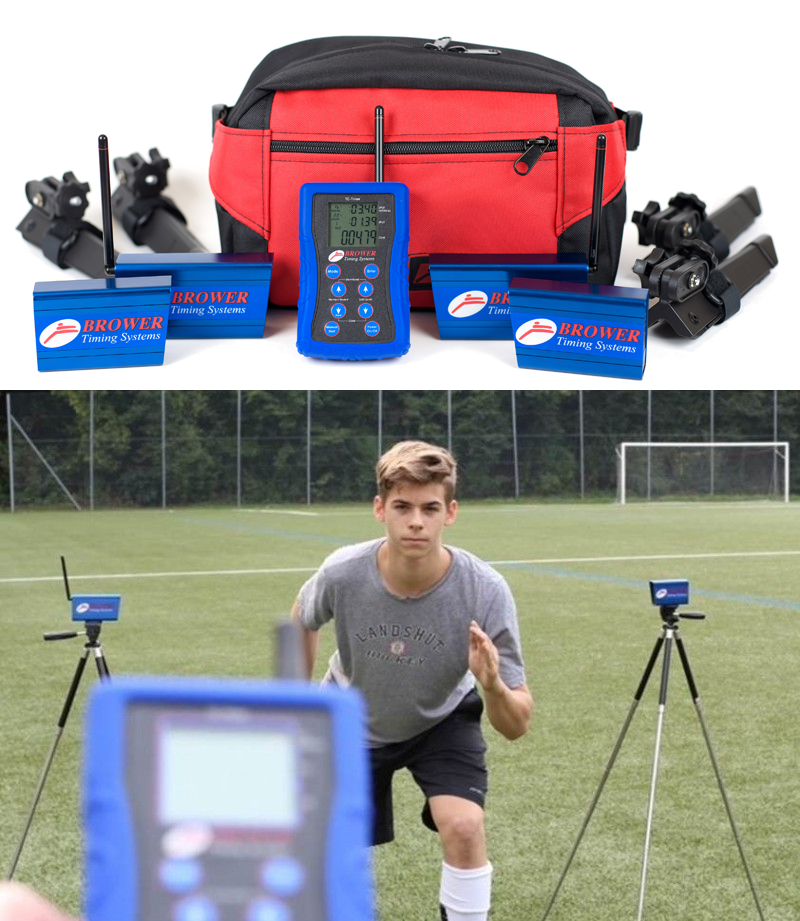

ExempleExemples de solutions commercialiées

Exemples de solutions commercialisées

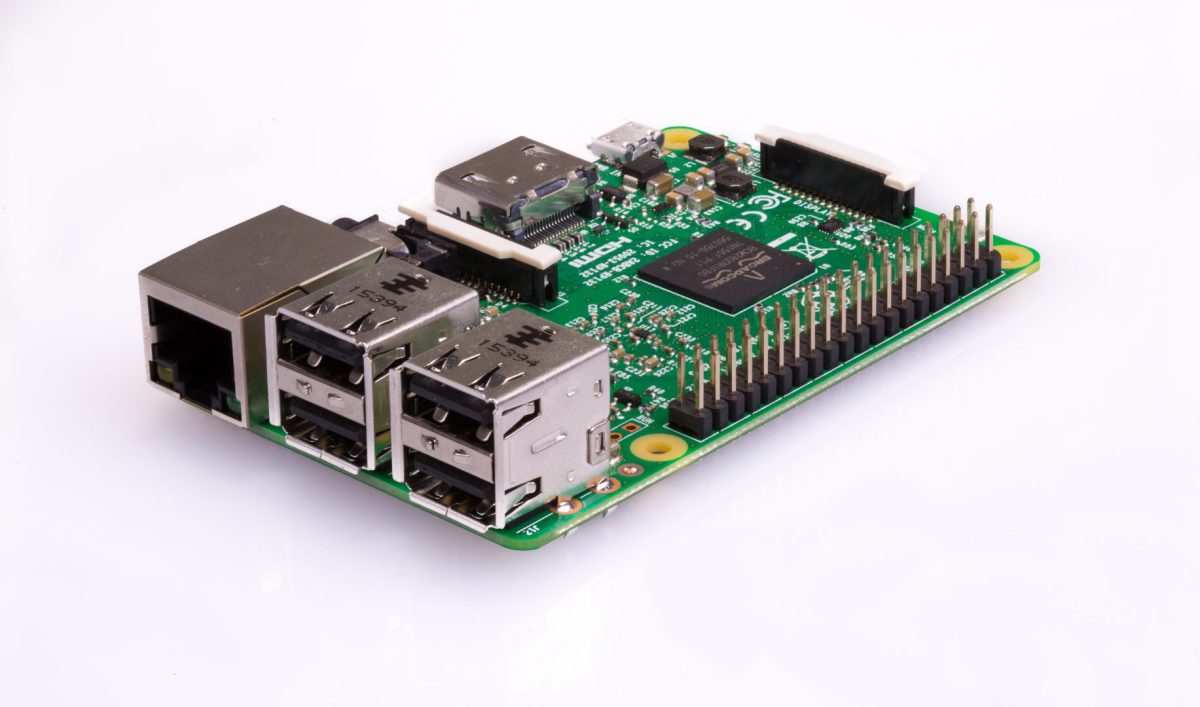

ComplémentRaspberry Pi 3

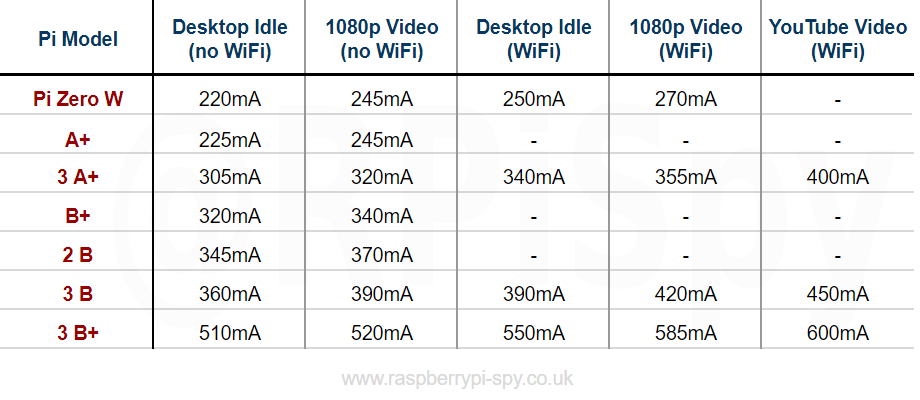

ComplémentConsommation Raspberry Pi

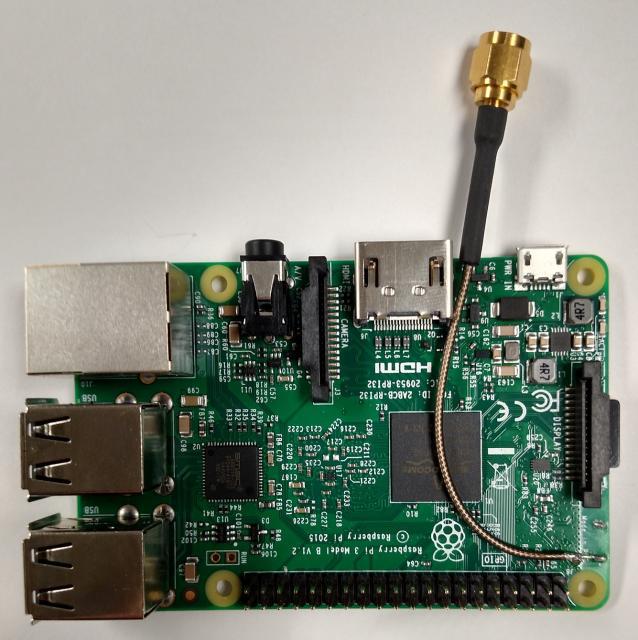

ComplémentAjout d'une antenne Wi-Fi sur RPI

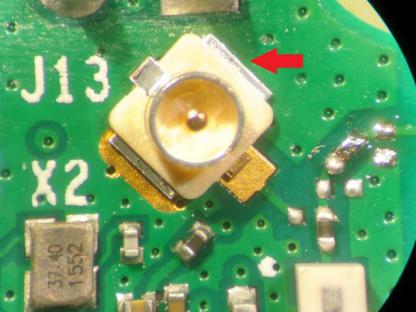

Ajout d'une antenne Wi-Fi sur RPI :

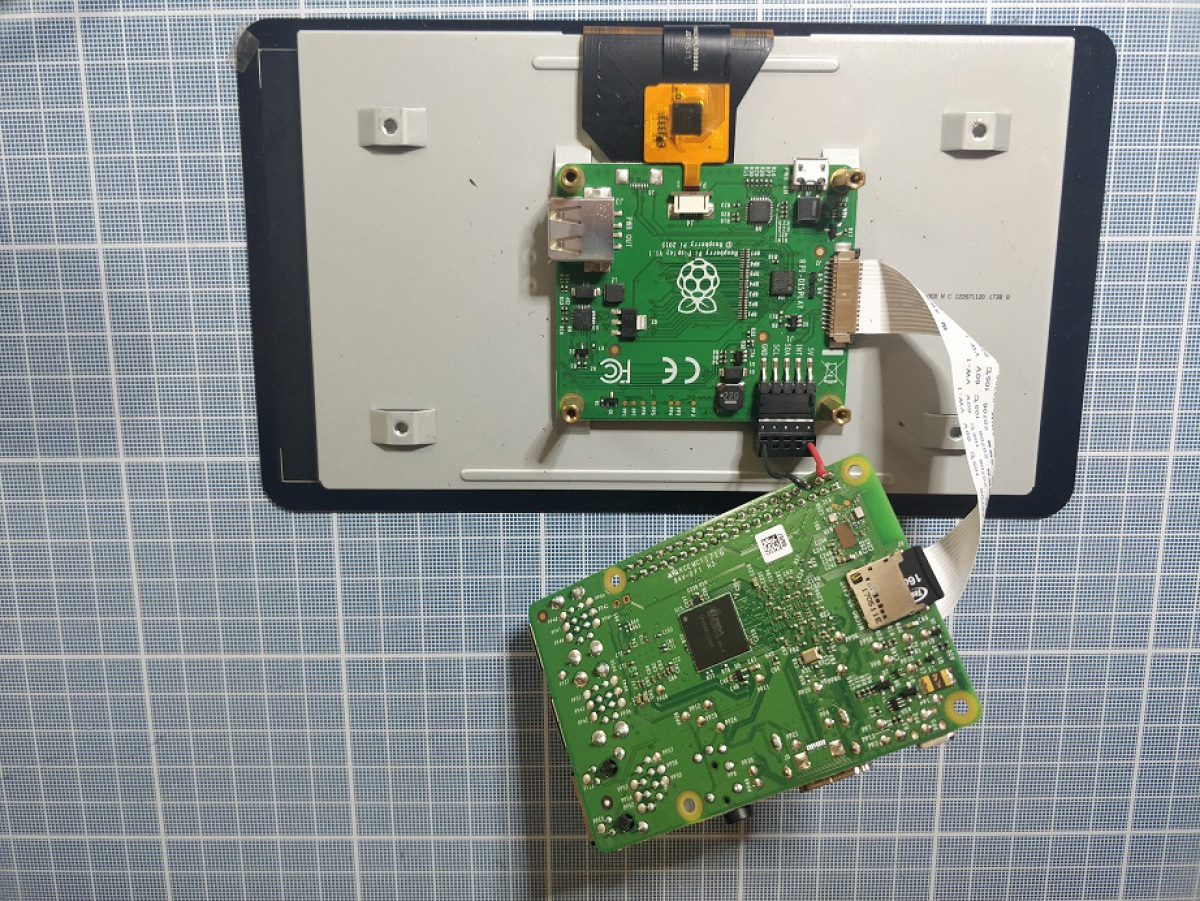

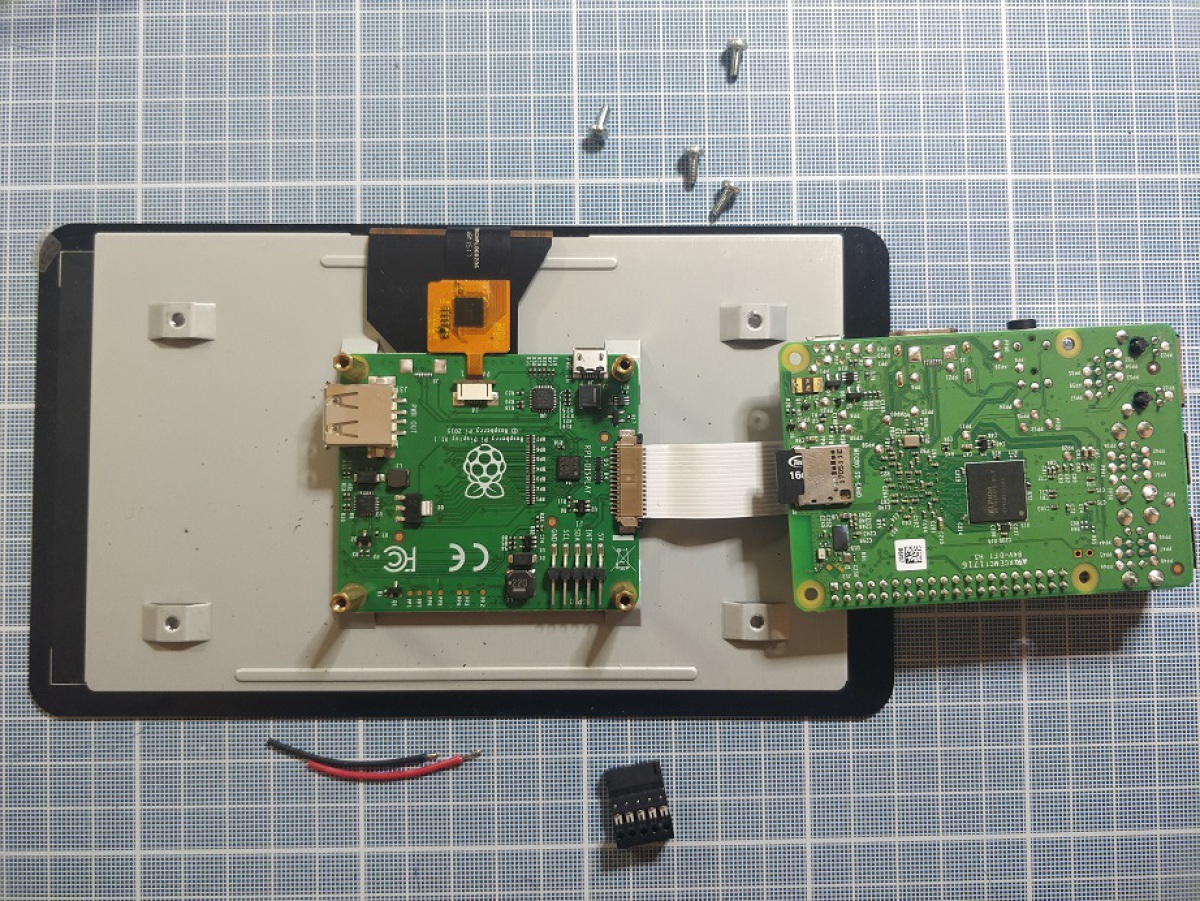

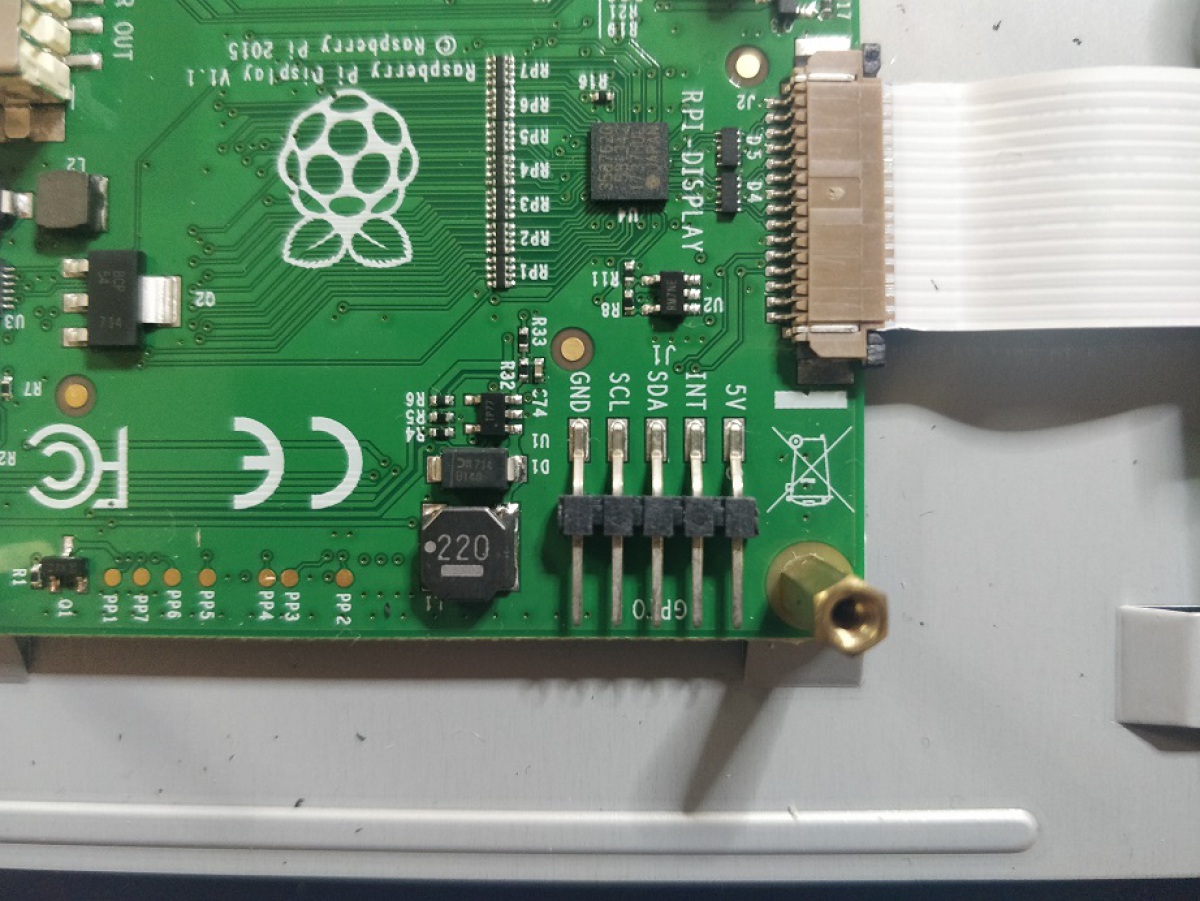

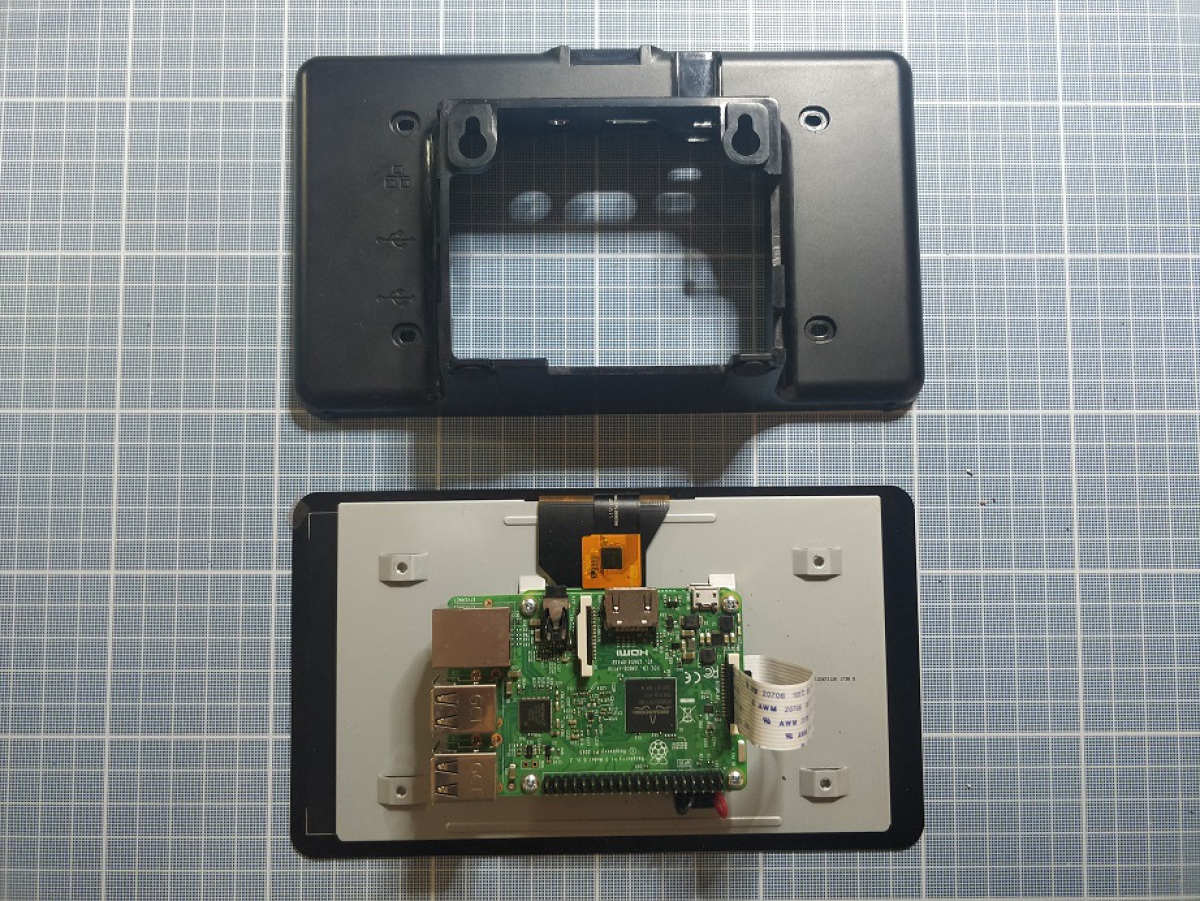

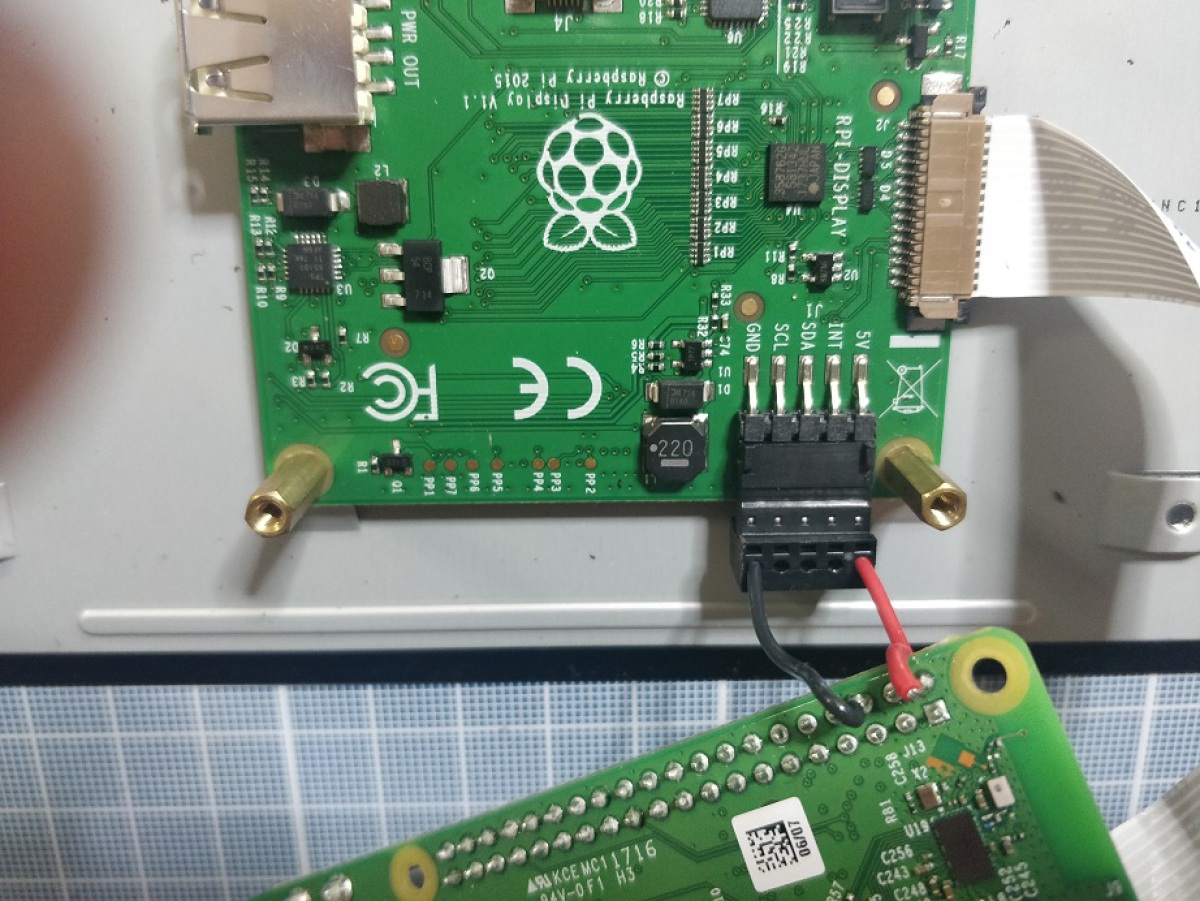

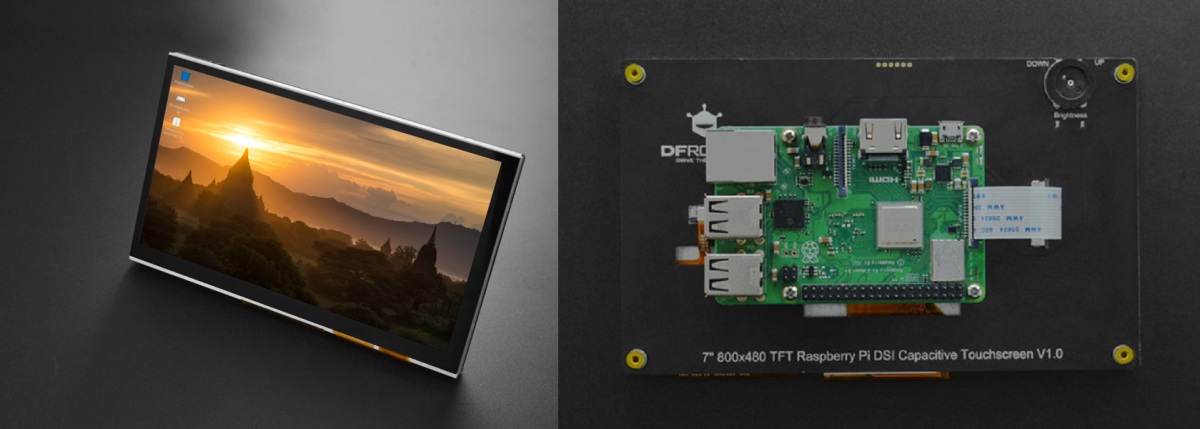

ComplémentEcran Raspberry Pi 7pouces

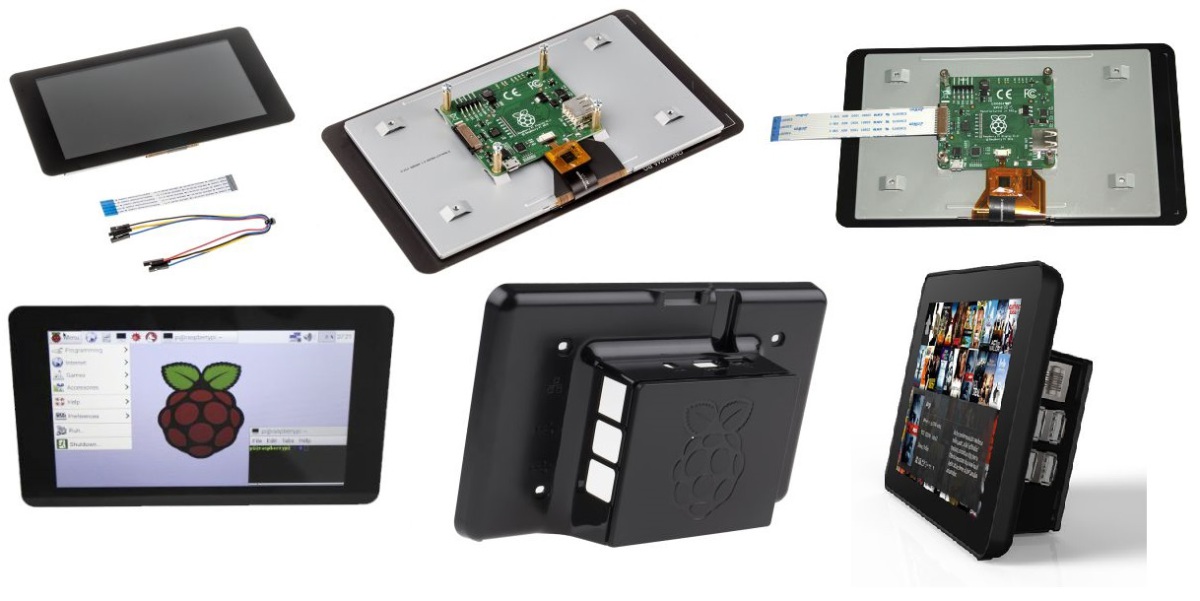

Ecran tactile 7 pouces pour Raspberry Pi

DFRobot :7” 800x480 TFT DSI Capacitive Touchscreen (Compatible with Raspberry Pi 4B/3B+/3B)

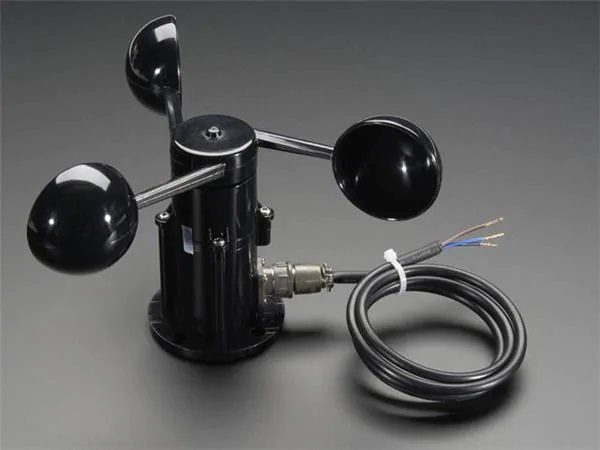

ComplémentAnémomètre à tester

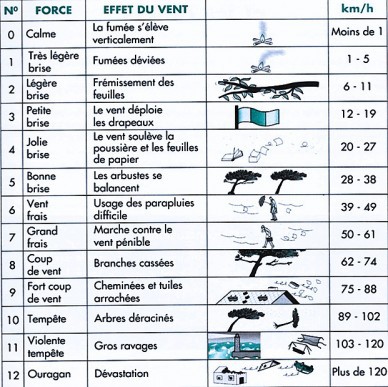

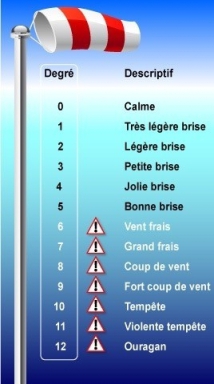

Vitesse du vent

Vitesse du vent et homologation des records en athlétisme : wikipédia

Anémomètre à tester

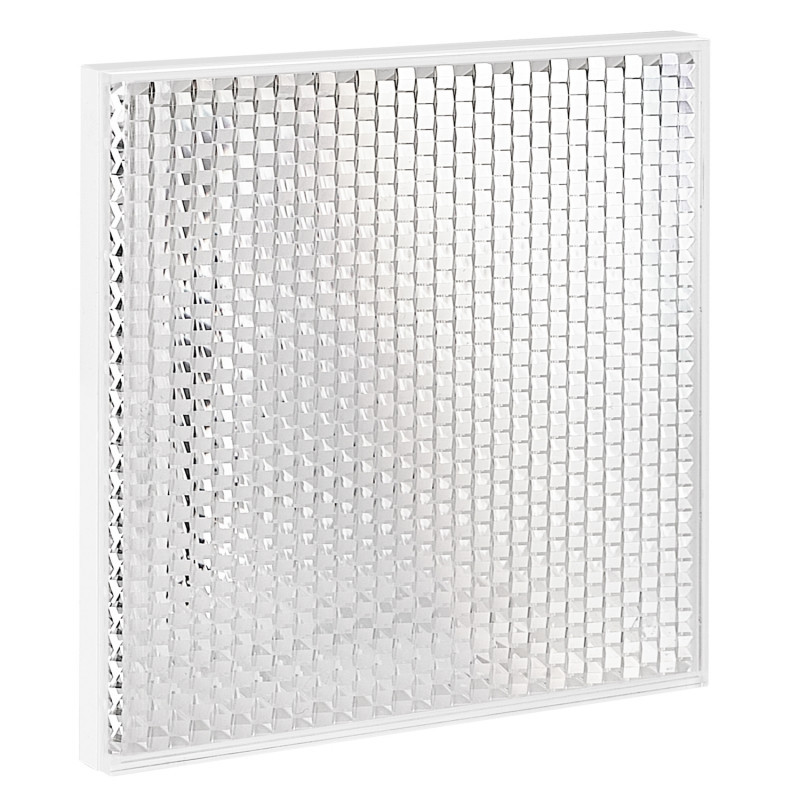

ComplémentCapteur photoélectrique Rétro-réfléchissant à tester

Capteur photoélectrique Rétroréfléchissant à tester

ComplémentTransistor NMOS

ComplémentIndice de protection : IP

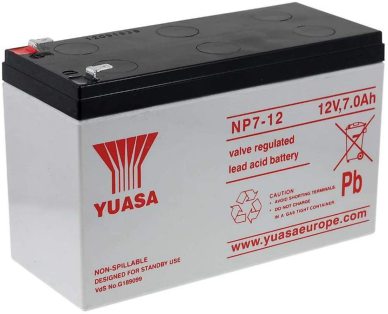

ComplémentBatterie 12V à tester

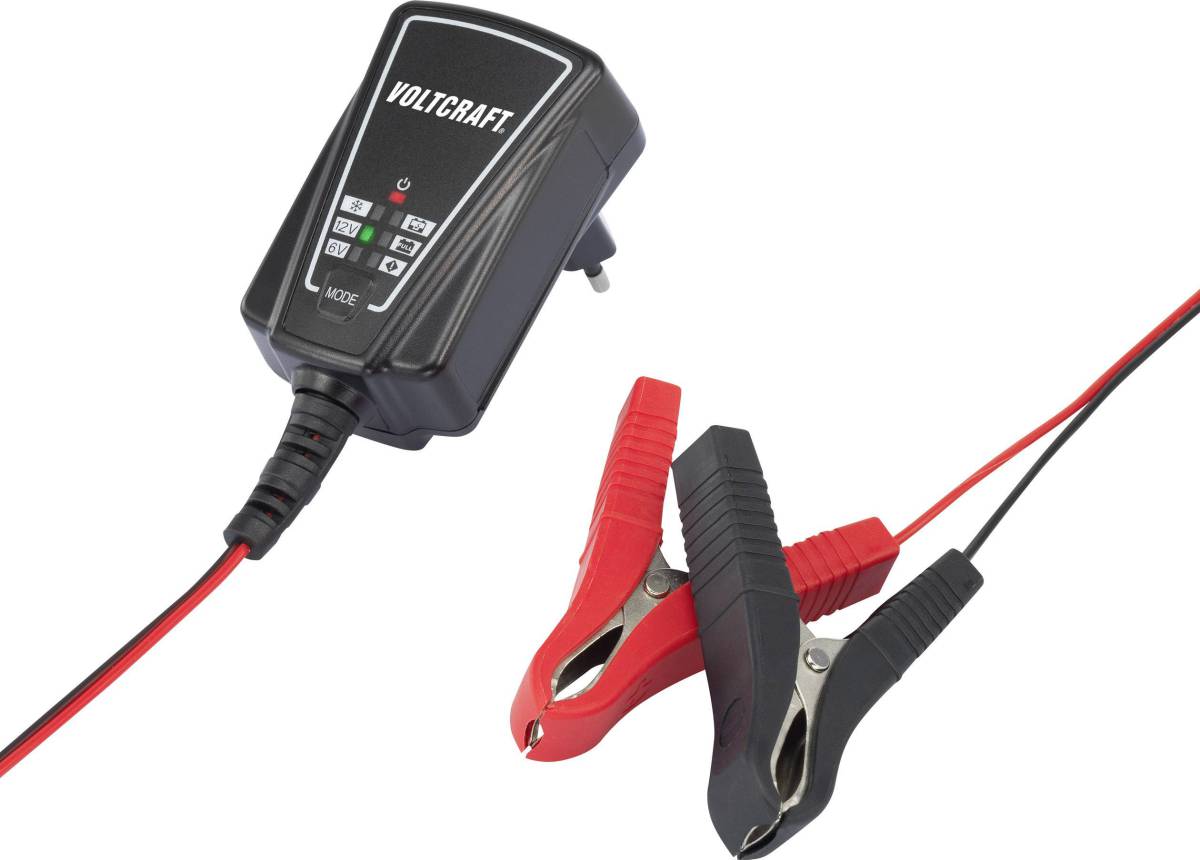

Chargeur de batterie Voltcraft BC1001

ComplémentVoyants pour starter à tester

Voyants pour starter à tester

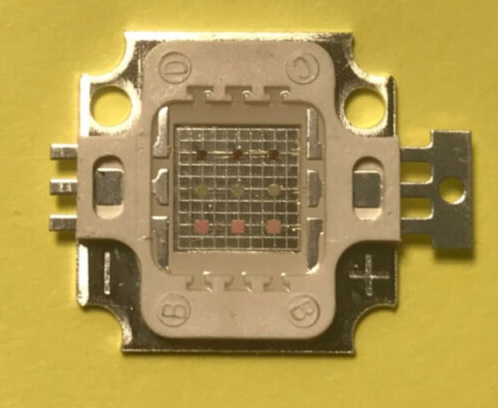

LED RGB 10W :

  • bleu 460NM, rouge 620NM, vert 530NM

  • Intensité lumineuse : rouge : 100lm, vert : 270lm, bleu : 100lm

  • Tension rouge : 6-6,4V, vert : 9-12V, bleu 9-12V

  • Courant : 300mA

  • 10Watt de puissance totale avec contrôle de toutes les couleurs

Liens vers des vendeurs :

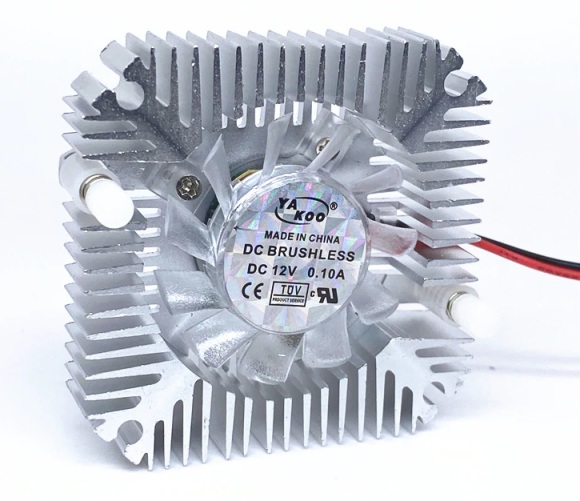

Dissipateur avec ventilateur :

  • Liens vers des distributeurs : A , B

HTC10S - Pâte de transfert thermique, Sans Silicone :

Transistor MOSFET MGSF2N02ELT1G :

ComplémentBuzzer

Buzzer

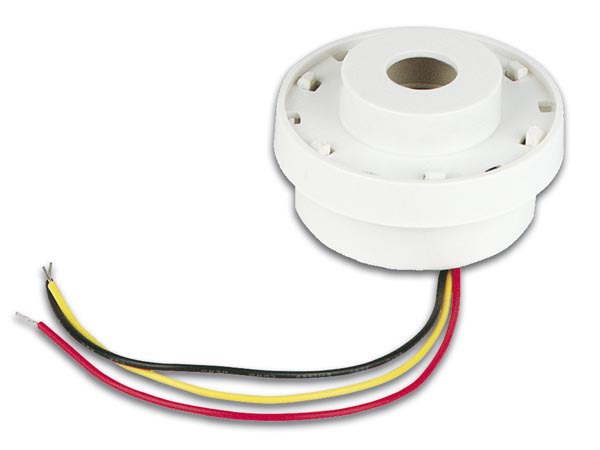

Buzzer SV1

  • Tension: 12 (1-13) Vcc​ Fréquence: 2,9 kHz​ Intensité: 30 mA Niveau sonore: 105 dB Diamètre: 45 mm Hauteur: 26 mm

ComplémentHorloge temps réel

Horloge temps réel

DS3231S#T&R (boîtier 8 broches indisponibles) :

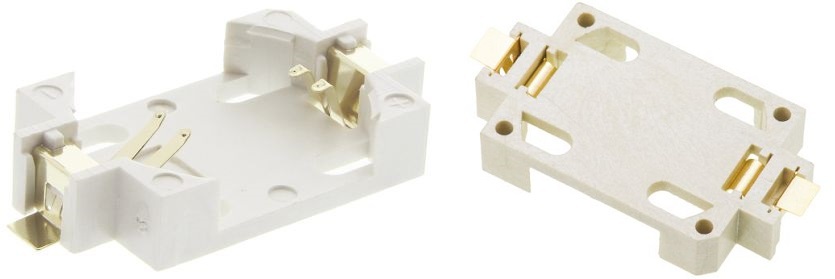

Porte pile bouton 3V :

ComplémentGirouette

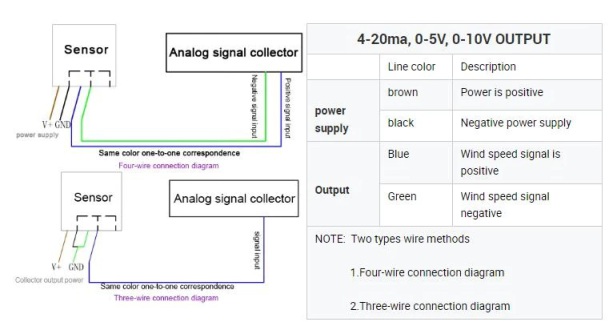

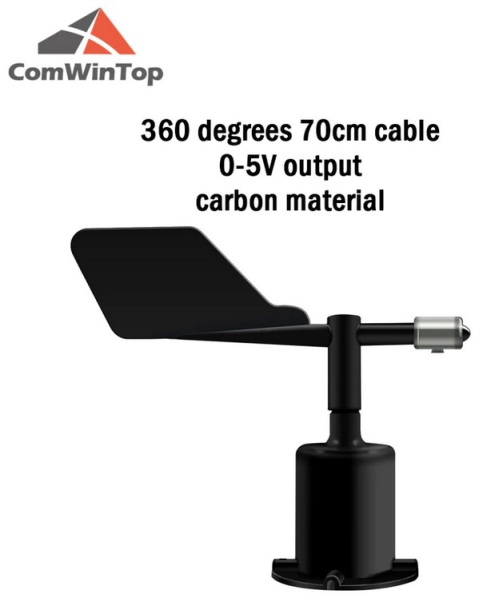

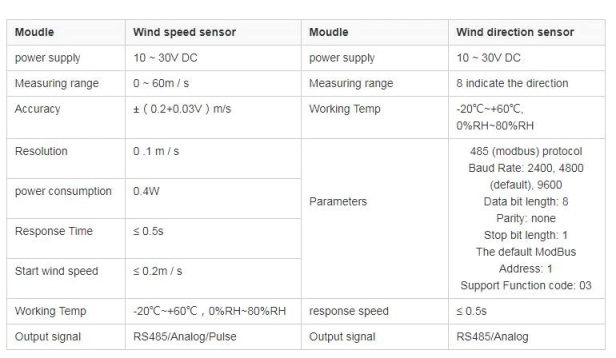

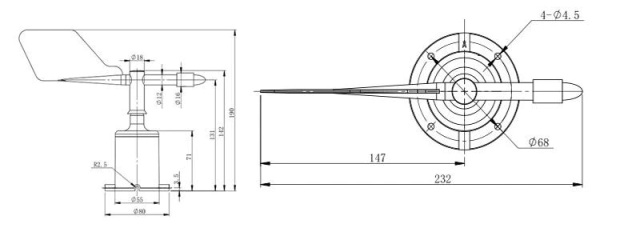

Girouette ComWinTop 360° 0-5V :

ComplémentADC MAX11607

ComplémentAmplificateur opérationnel LM842

Critères de choix de l'amplificateur :

  • Type de sortie : Rail to rail

  • Plage d'alimentation de 2,7V à 12V

  • Type d'alimentation : simple

  • Type d'amplificateur : CMOS

  • Slew rate typique ≥ 0,8V/µsec

  • Boîtier CMS : mais pas trop difficile à souder

  • Nombre de canaux par boîtier : 2

  • Bande passante unitaire 100KHz

ComplémentRéférence de tension pour l'ADC : LM4040 3.0V

Référence de tension pour l'ADC : LM4040 3.0V 0,2%

ComplémentRégulateur à découpage ajustable

Régulateur à découpage ajustable

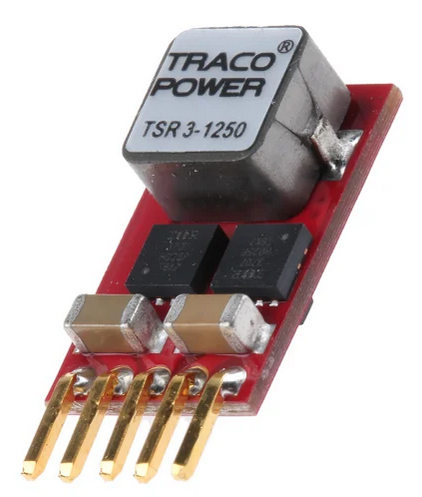

TSR 3-1250 ou TSR 3-1250A

Critères de sélection :

  • Ajustement jusqu'à 6V

  • Iout > 1A

  • Régulateur à découpage.

  • Régulateur intégré sur PCB

ComplémentSoC et DoD d'une batterie

SoC et DoD d'une batterie :

SoC (State of charge) Wikipédia

DoD (Deph of Discharge) Wikipédia

Liens sur le sujet :

ComplémentConnecteurs MOLEX KK254

Connecteurs MOLEX KK254

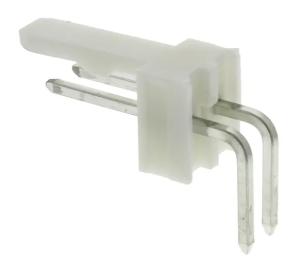

Embase Molex KK254 2 contacts

Boîtier de connecteur Femelle :

Cosses à sertir :

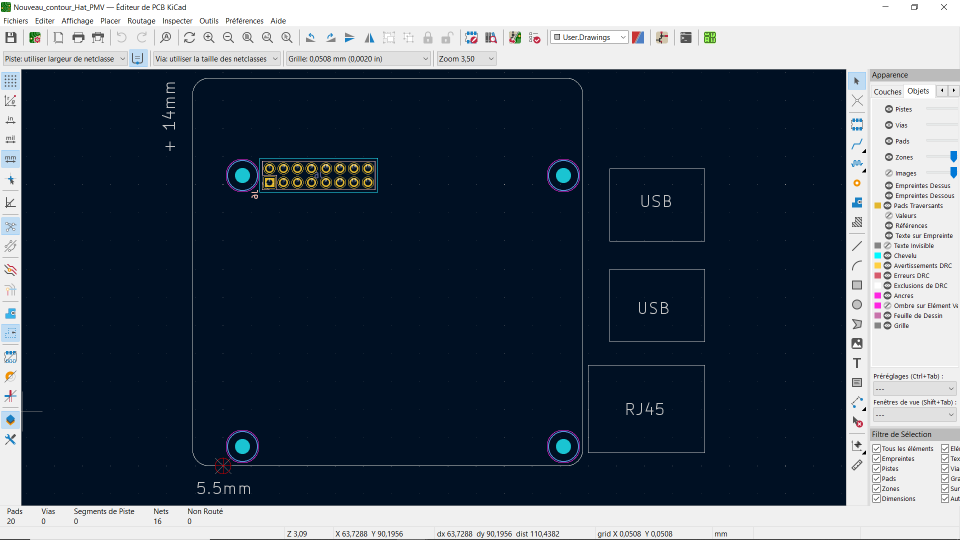

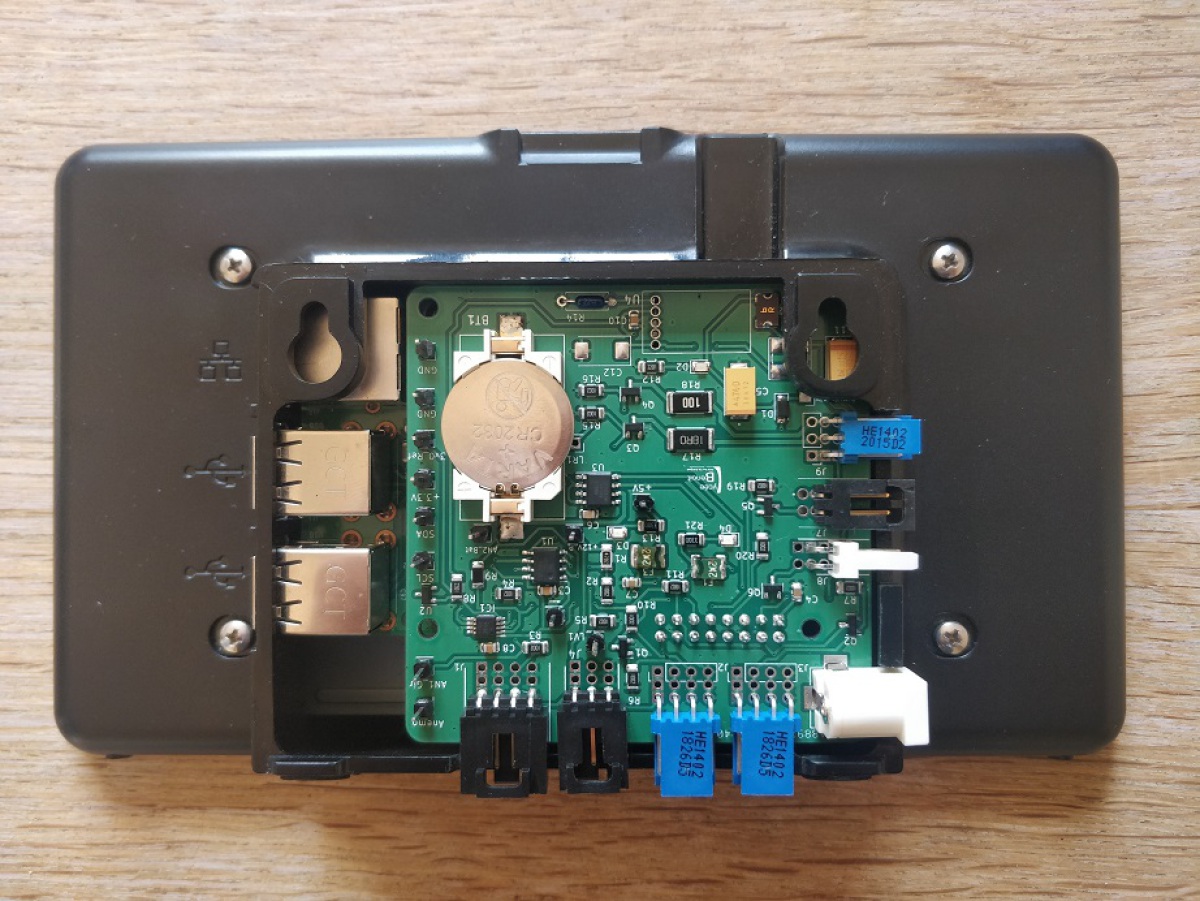

ComplémentEssai nouveau contour Hat Rpi PMV
