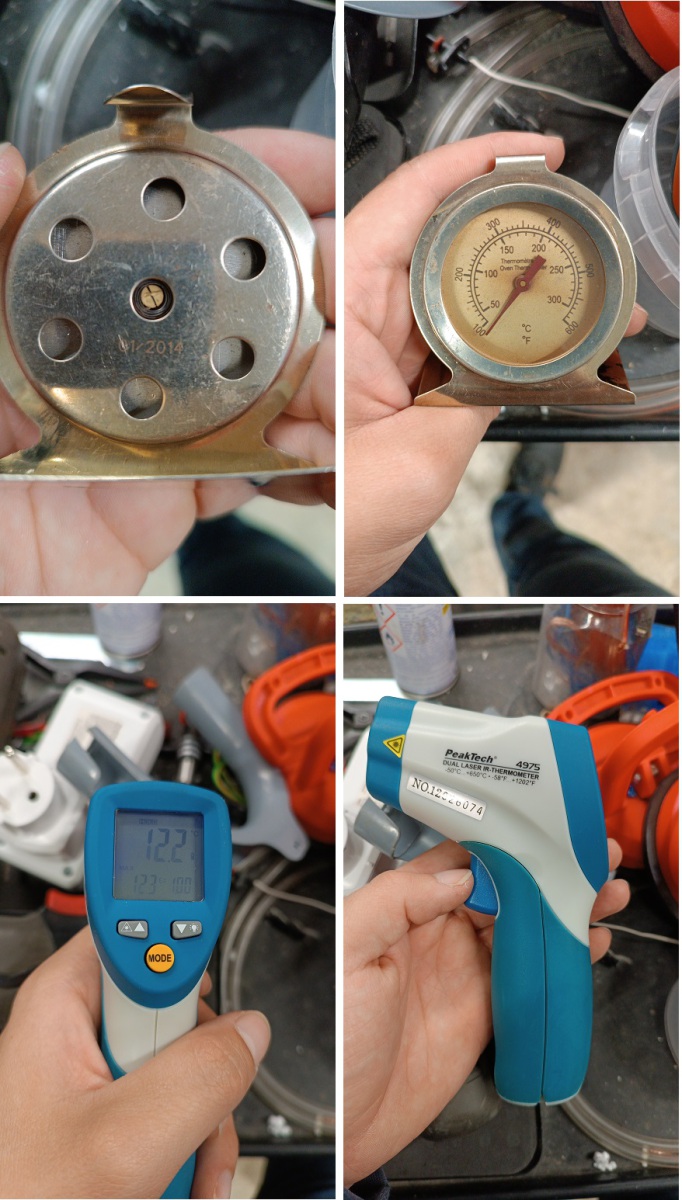

Projets E62 du lycée Alphonse Benoit Session 2024

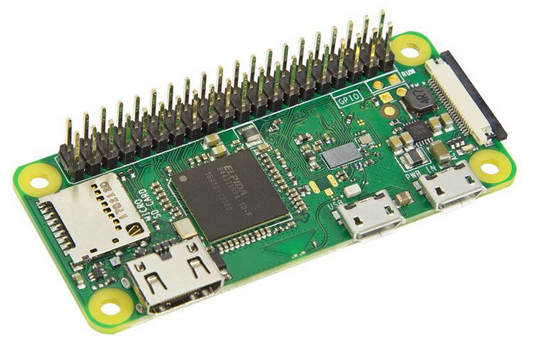

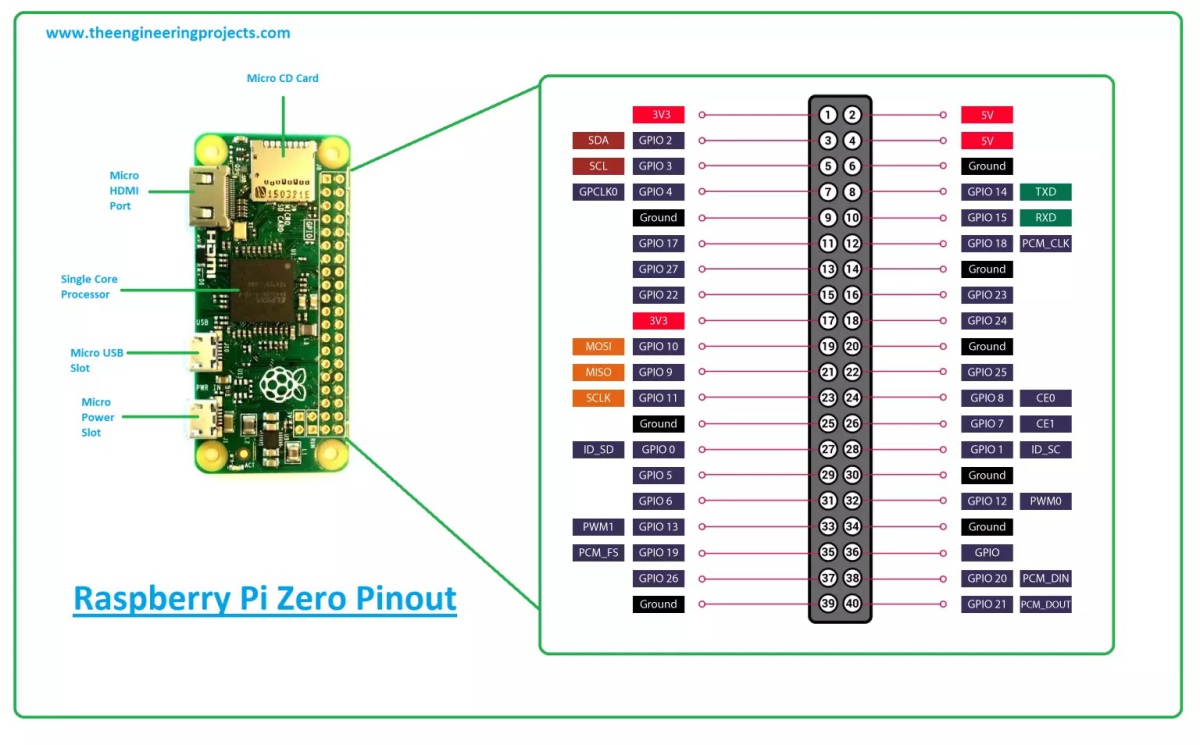

Pi Zero

• Lien vers un distributeur

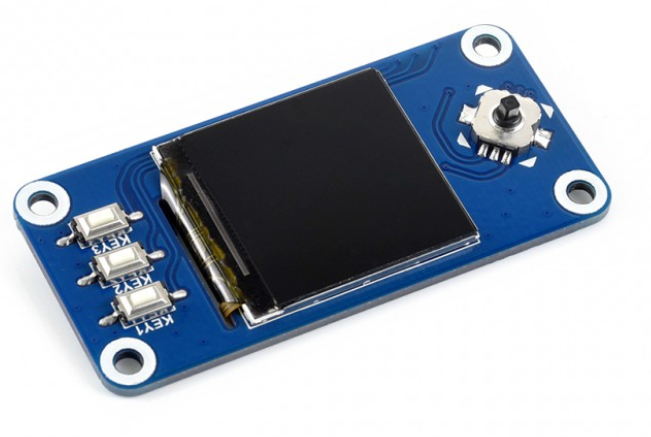

IPS LCD display HAT pour Raspberry Pi

• Lien vers le site du fabricant

• Lien vers un distributeur en France

• Ressources pour mise en œuvre

• Infos sur écran IPS

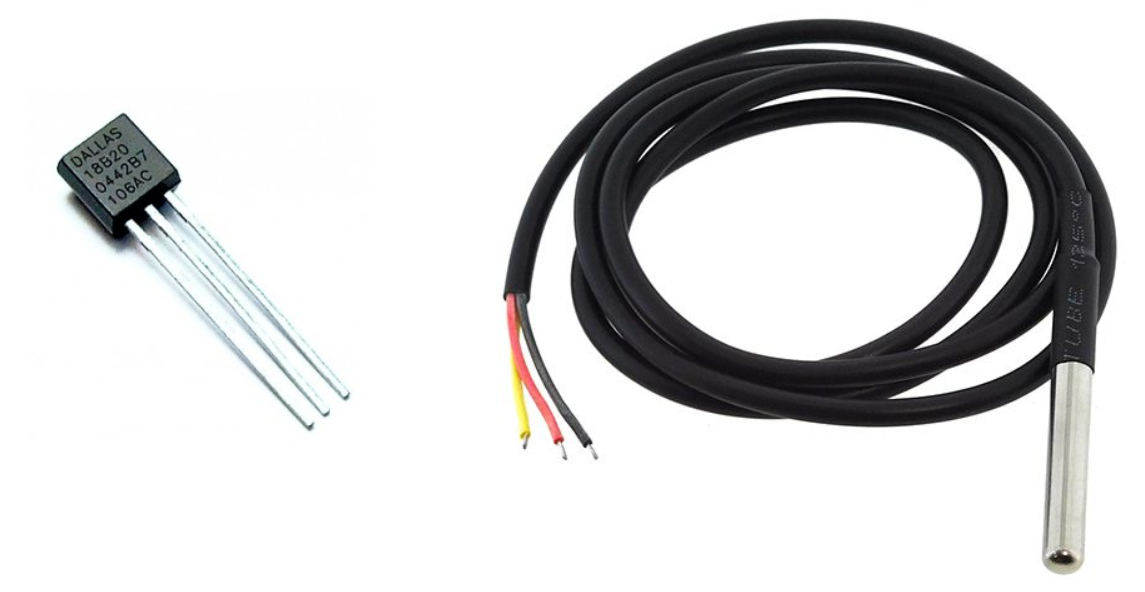

Sonde de température DS18B20 :

• Documentation

• Ressources wiki.DFRobot.com

• Lien vers un distributeur

• Symbole Fritzing du capteur DS18B20

Mise en œuvre du DS18B20 sur Rpi :

1. Câbler le capteur sur le GPIO4

2. Valider le bus 1-wire dans : Préférences → Configuration du Raspberry Pi → Interfaces

3. Installer les librairies : build-essential et cmake

   sudo apt-get install build-essential

   sudo apt-get install cmake

4. Installer la librairie bcm2835 (lien vers le site)

5. Installer cette librairie dédiée au DS18B20 en suivant la procédure indiquée sur la page.

6. Tester le capteur.

__

Si on souhaite utiliser le capteur sur un autre GPIO :

1. Modifier le fichier config.txt en suivant cette procédure pour désigner une autre broche

2. Modifier en correspondance le numéro du GPIO dans le fichier ds18b20_test.cpp

3. Recompiler et tester.

__

Si on souhaite faire évoluer le programme :

• Il est possible de modifier le fichier ds18b20_test. cpp ou en créer un autre pour effectuer des mesures en continu.

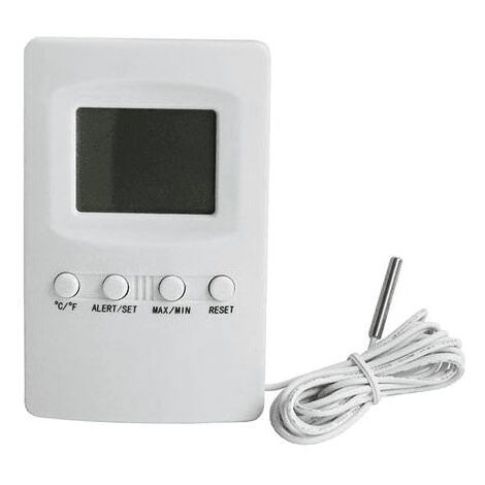

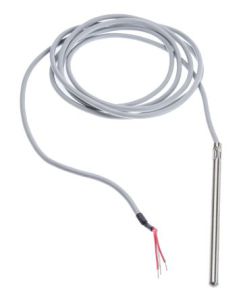

Sonde de température PT100 3 fils :

Liens vers les sites de commande des sondes mises à disposition :

198466 chez Conrad.fr

Chez RS

Sonde PT100 :

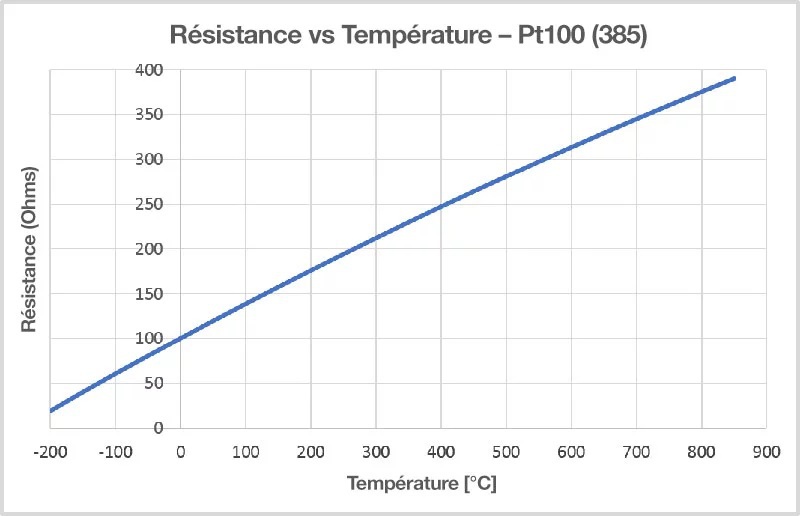

• Tableau des valeurs : résistance ↔ température

• Lien ressource : la mesure de température avec une sonde PT100 (nombre de fil, incidence diamètre des fils ...)

• Beamex.com

• Calcul de la température à partir de la résistance (calcul linéaire et par interpolation du 1er ordre)

• Symbole Fritzing d'une sonde PT100

MAX31865

• Documentation

• Lien vers un distributeur

• Lien vers un autre distributeur en version SSOP

• Lien librairie Arduino mais passer de préférence par l'IDE Arduino v2 avec la recherche Adafruit MAX31865

• AN709_0 RTD Interfacing and Linearization Using an ADuC8xx MicroConverter Lien d'origine

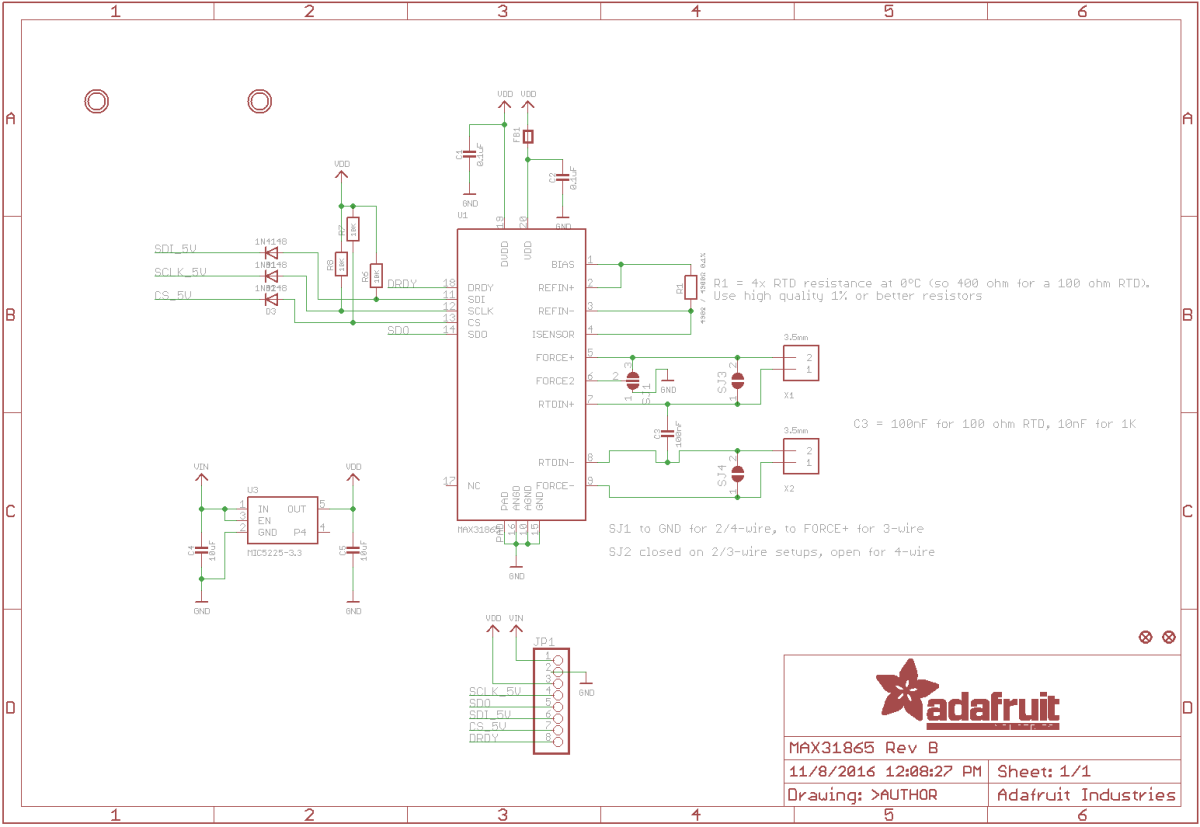

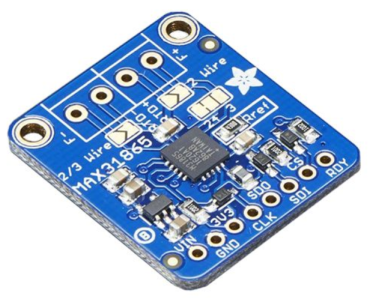

Module de test du MAX31865

• Lien vers un distributeur

• Lien site Adafruit concepteur du breakout

• Câblage du breakout en fonction du capteur (2, 3 ou 4 fils)

• Symbole Fritzing du breakout MAX31865

Fichiers exemples de mise en œuvre du MAX31865

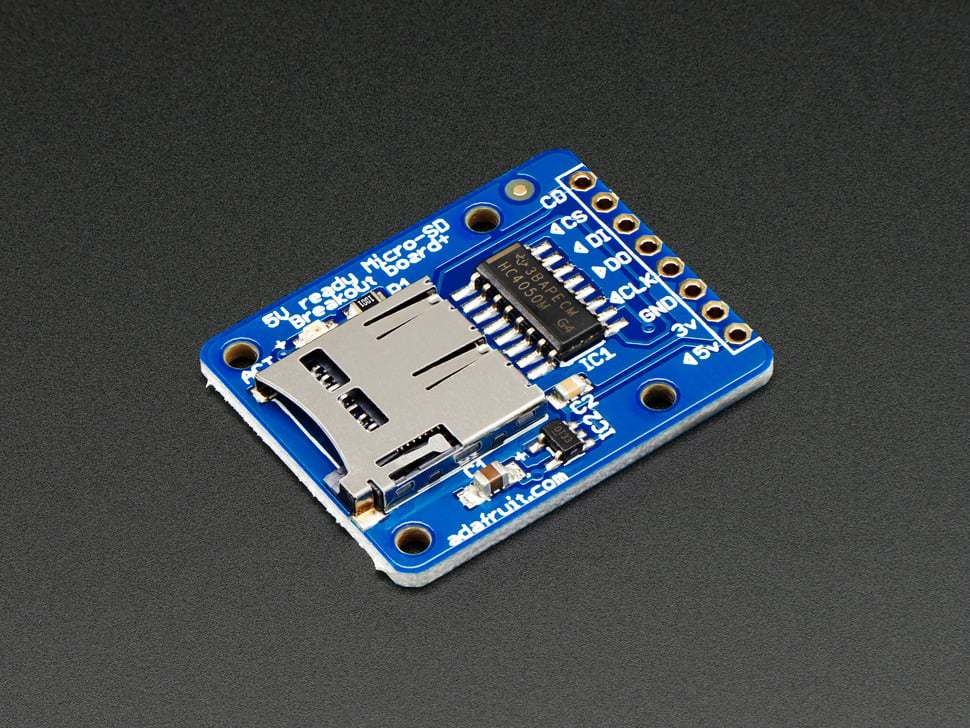

Breakout Micro-SD Card :

• Site du fabicant avec ressources pour la mise en œuvre

• Lien vers un distributeur

• Symbole Fritzing du breakout Micro-SD Adafruit

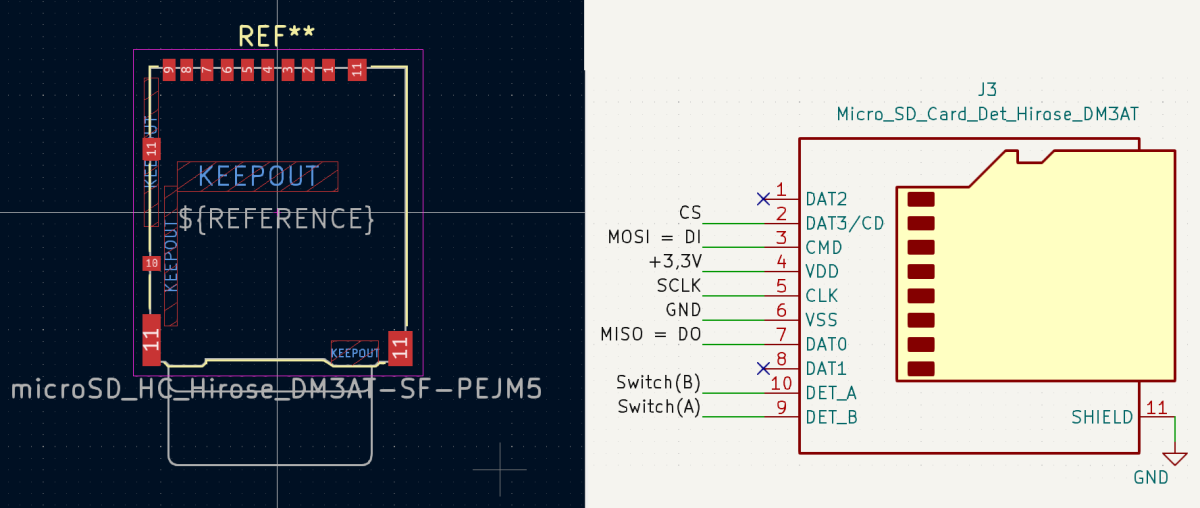

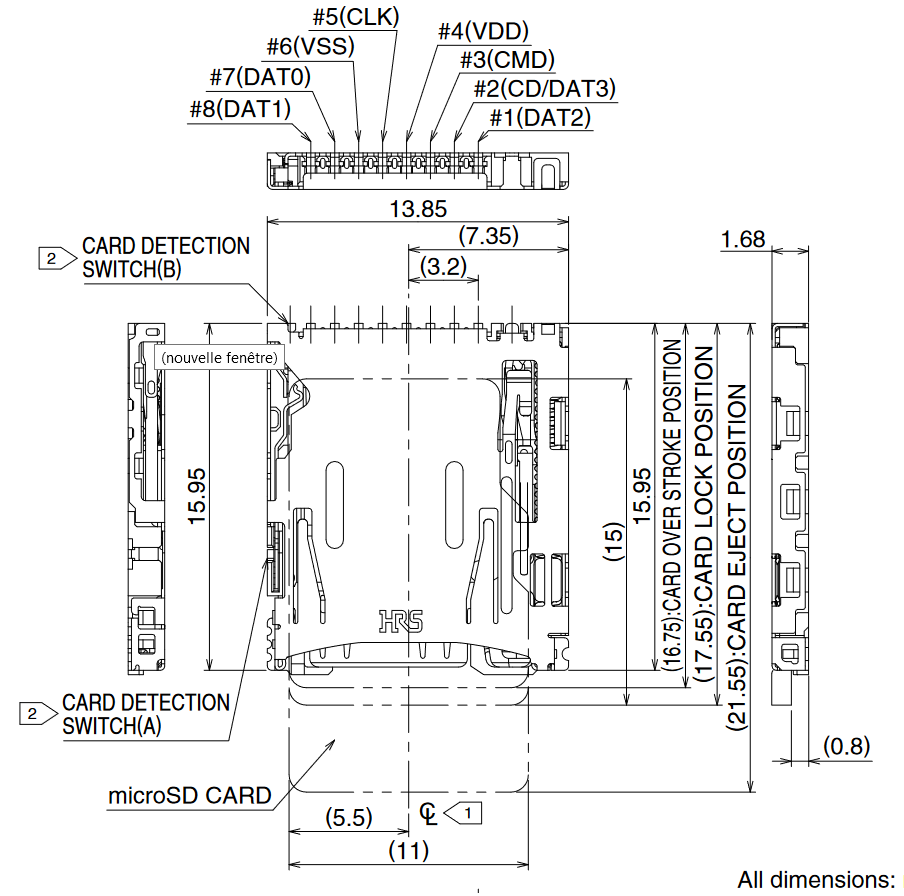

Connecteur Micro SD Card DM3AT-SF-PEJM5

• Documentation

• Lien vers un distributeur, et vers un autre

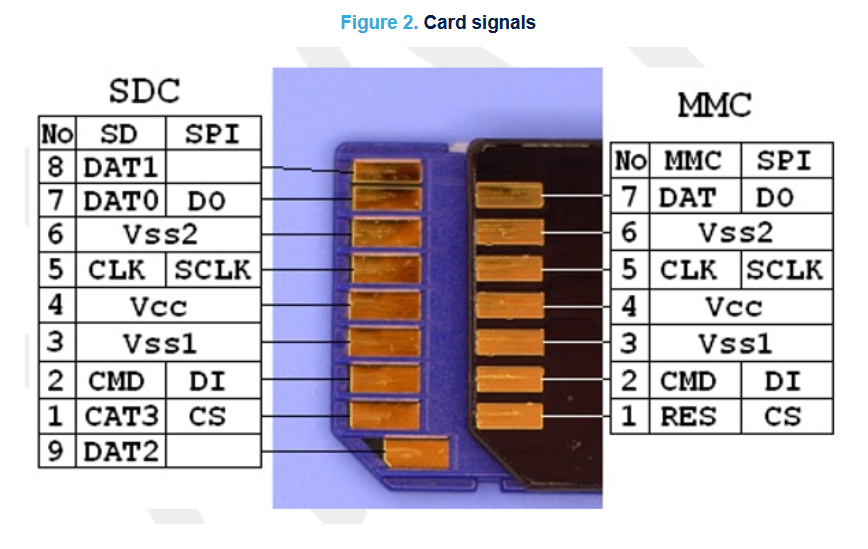

Brochage SD Card :

• Lien source

Régulateur 3.3V low dropout : LP2981AIM5-3.3

• Documentation

• Lien vers un distributeur

• Documentation

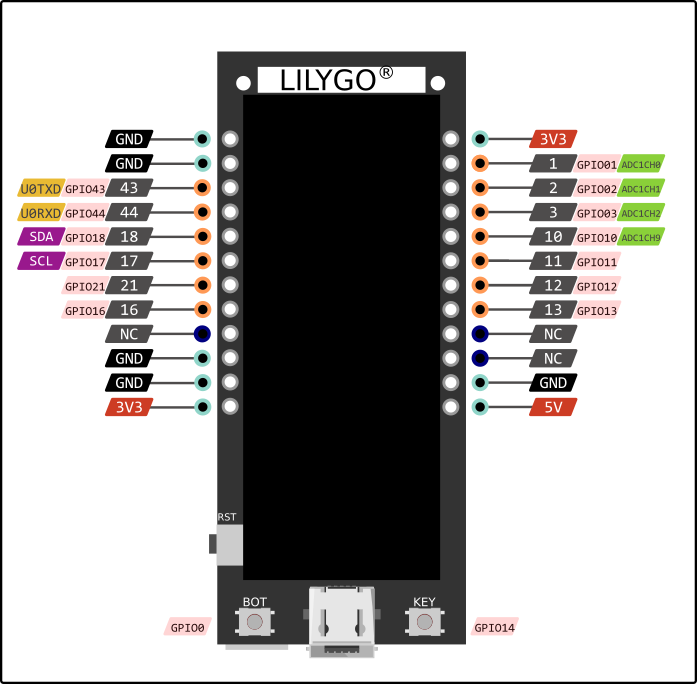

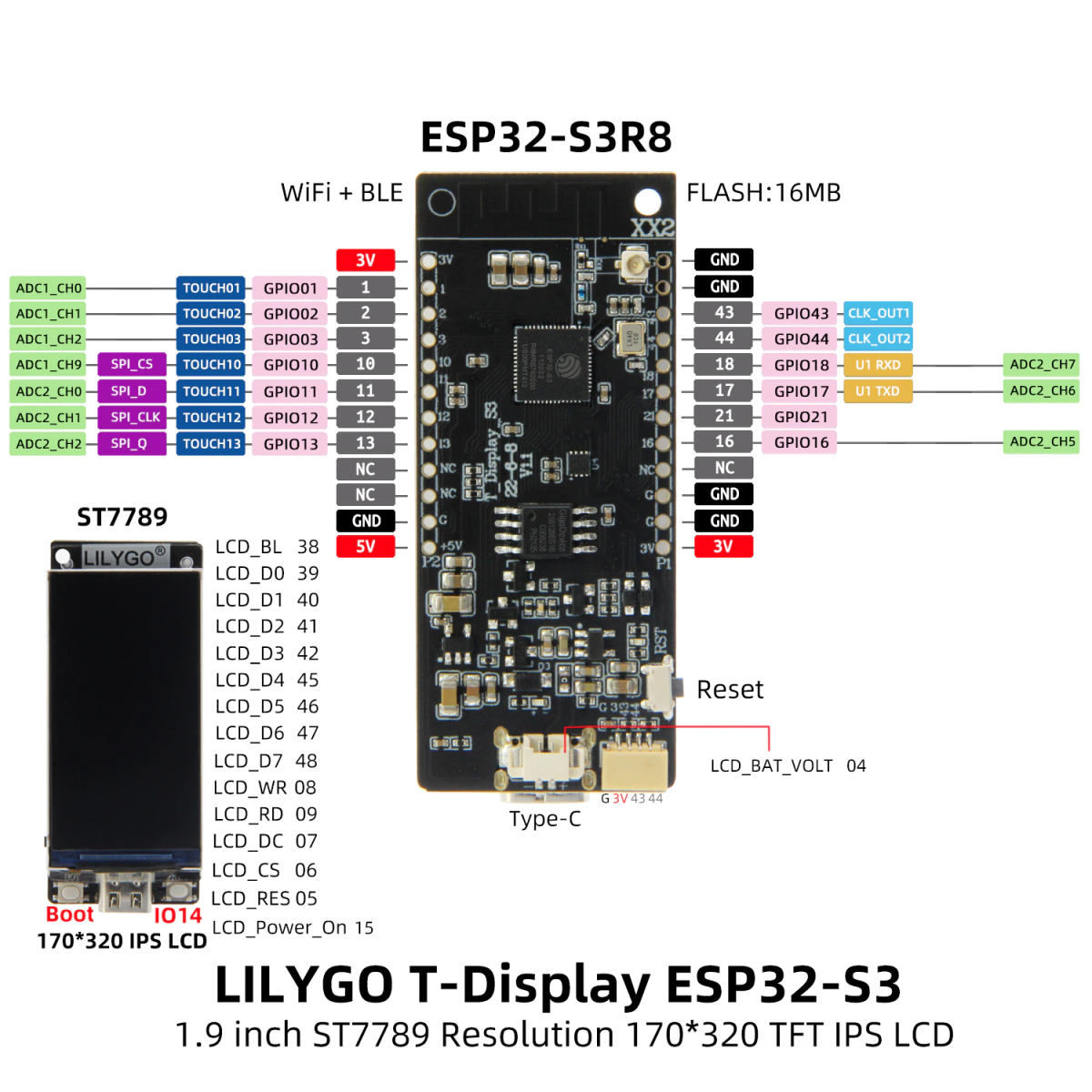

• Voir tutoriel de mise en œuvre sur ESP32-S3 dans le menu VideoTech

• Lien sources GithHub

• Lien article Rich Noordam

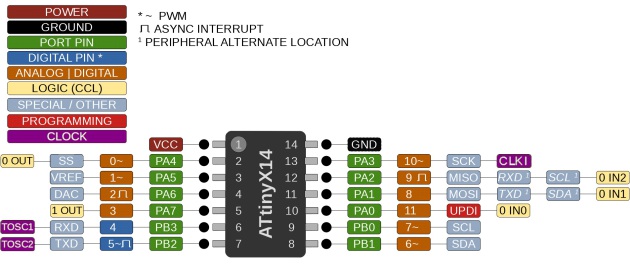

ATTINY1614

• Documentation

• Lien vers un distributeur

• Lien vers le site du développeur logiciel pour l'IDE Arduino et page spécifique sur ATtiny_x14

• Ajouter cette ligne dans le menu Préférences de l'IDE Arduino pour pouvoir télécharger les cartes MegaTinyCore de Spence Konde  : http://drazzy.com/package_drazzy.com_index.json

• ! ! méthode pour installer les cartes dans l'IDE 2 Arduino d'une version antérieure à la 2.3.0

• Programme sur Raspberry Pi pour récupérer les mesures PT100 effectuées par l'ATtiny1614

• Sketch pour ATtiny1614 mesure PT100 et esclave I2C adresse 0x08 (avec .hex)

Programmateur MPLAB PicKit4

Lien vers un distributeur

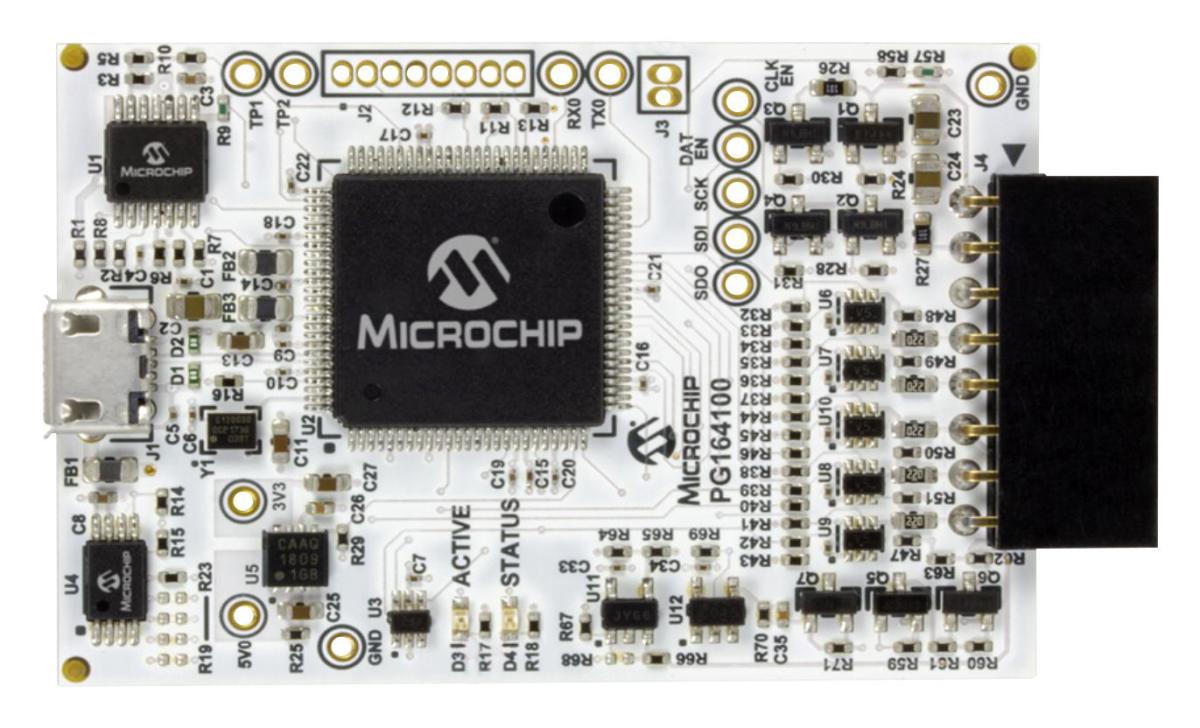

Programmateur MPLAB SNAP

• Lien vers un distributeur

DS3231S#T&R (boîtier 8 broches indisponibles) :

• Documentation

• Lien vers un distributeur et vers un autre

Keystone 1060 :

• Documentation

• Lien vers un distributeur et vers un autre
