Biathlon : carabine et cible laser
Texte légal : Dossier de présentation du projet
Documents ressources du projet Biathlon 2025 :
Fiches individuelles de lancement du projet :

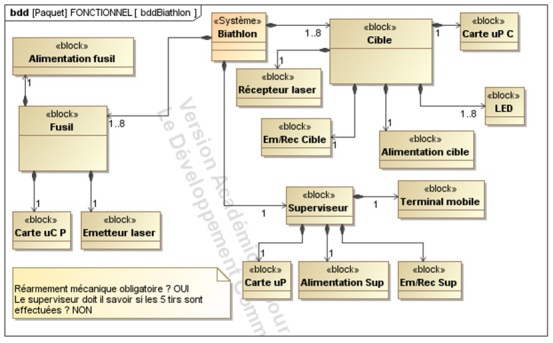

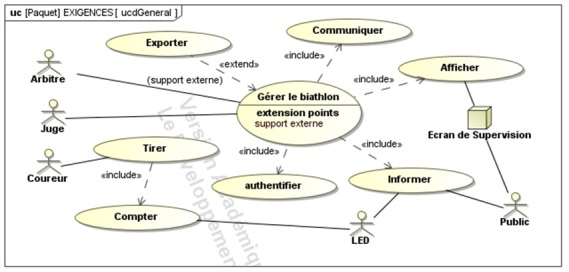

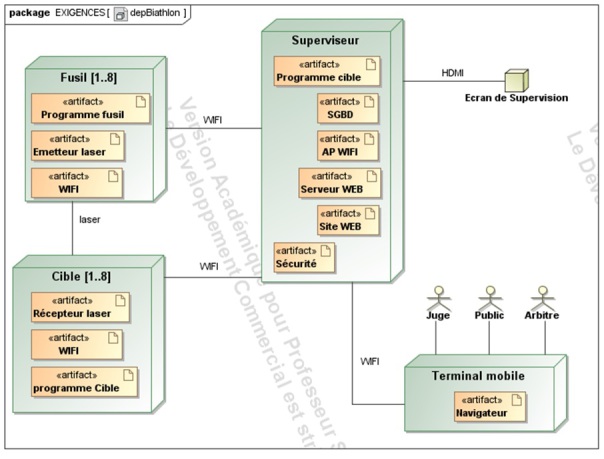

Attention : Modifications du cahier des charges
Modifications du cahier des charges le 16 janvier 2025 suite à une rencontre avec M. O. Le Duc
Sur le pistolet :
indicateur de niveau batterie par led (allumage momentané)
possibilité de passer le wi-fi en mode On/off
Sur la cible :
indication des impacts réussis avec LED ou Palette
possibilité de passer le wi-fi en mode On/off

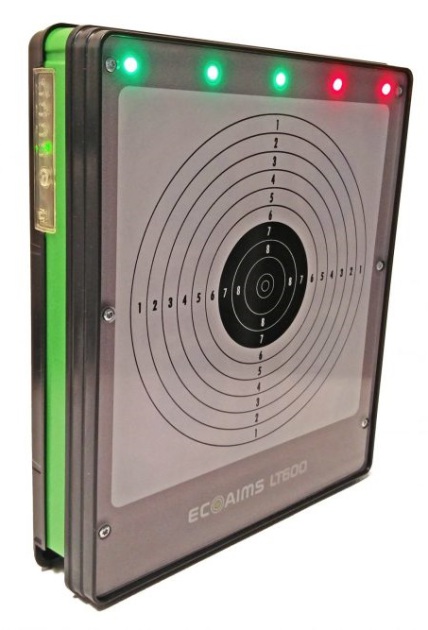

Complément : ECOAIMS : fabricant Finlandais

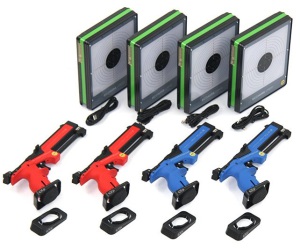

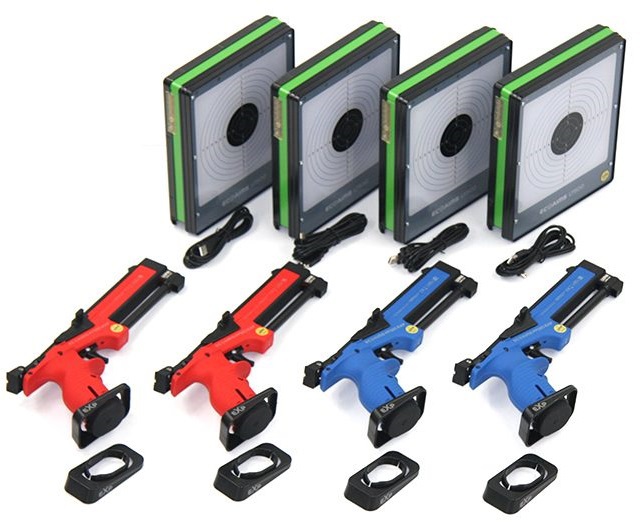

ECOAIMS : fabricant Finlandais de pistolets et cibles laser run

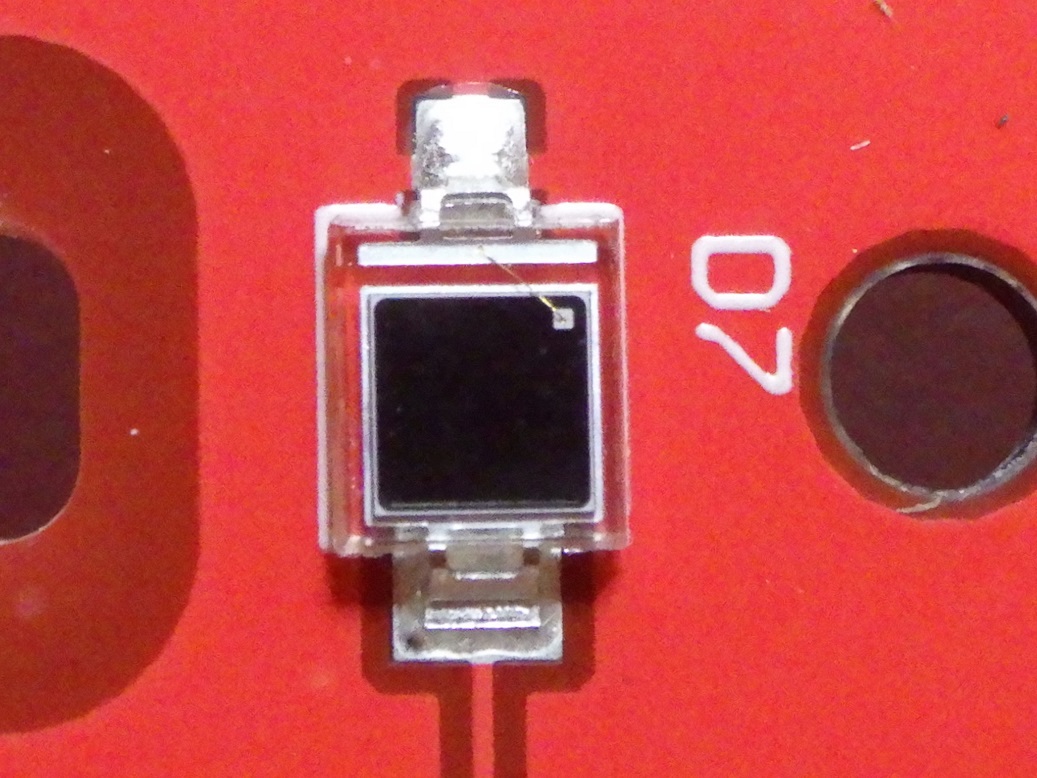

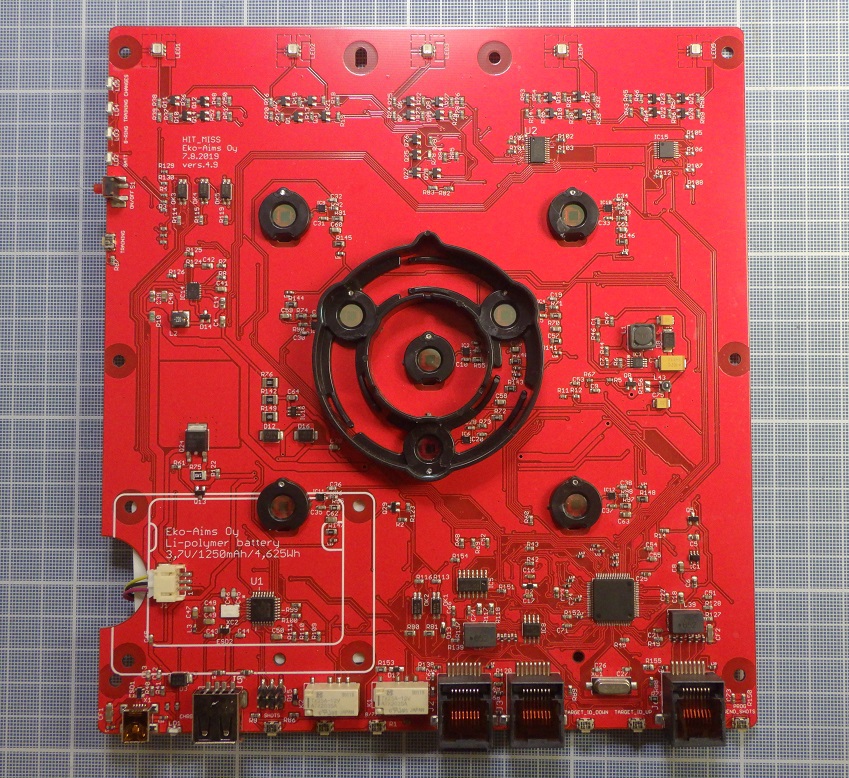

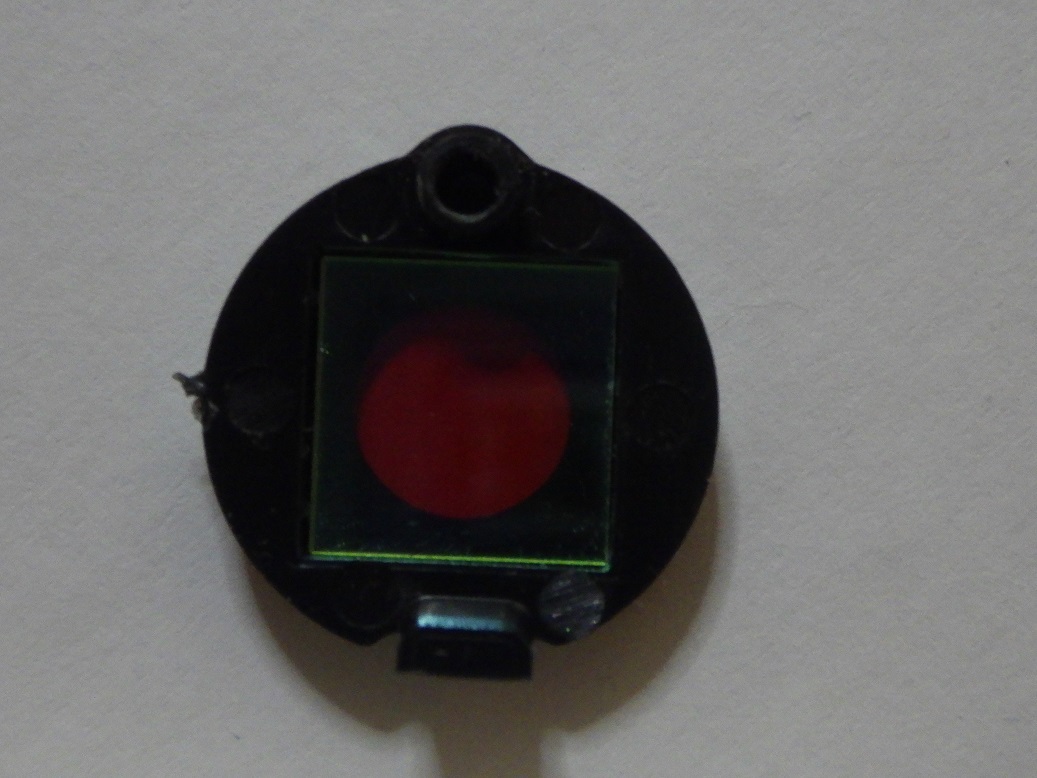

Photos de la carte électronique de la cible
Ci-dessous : vidéo d'un essai du pistolet et de la cible ECOAIMS
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.

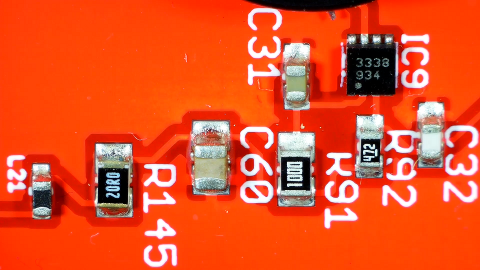

Structure autour du démodulateur VSOP

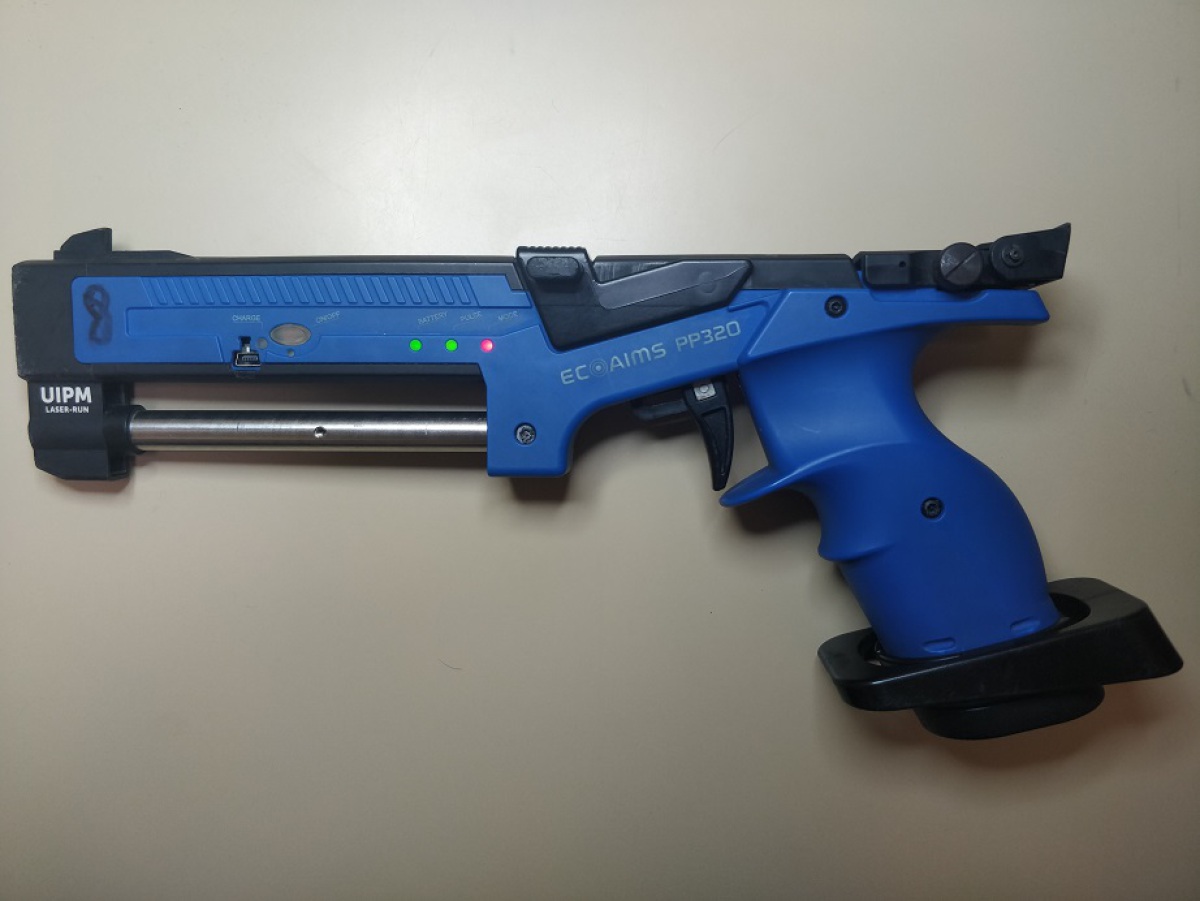

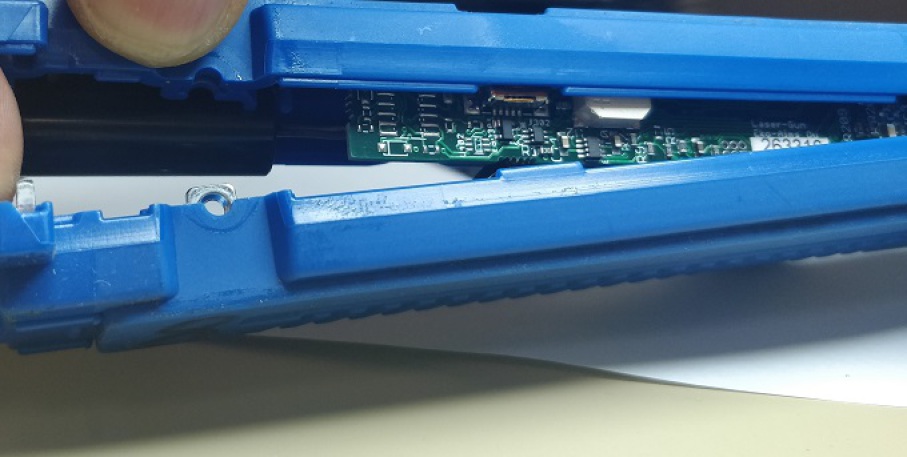

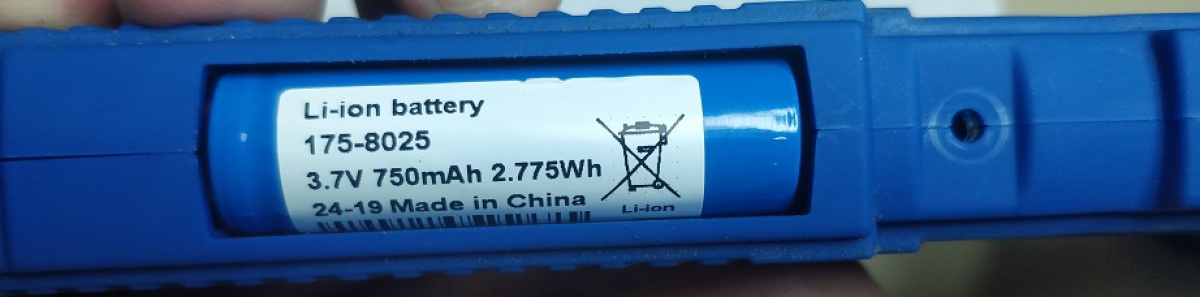

Complément : Photos du pistolet

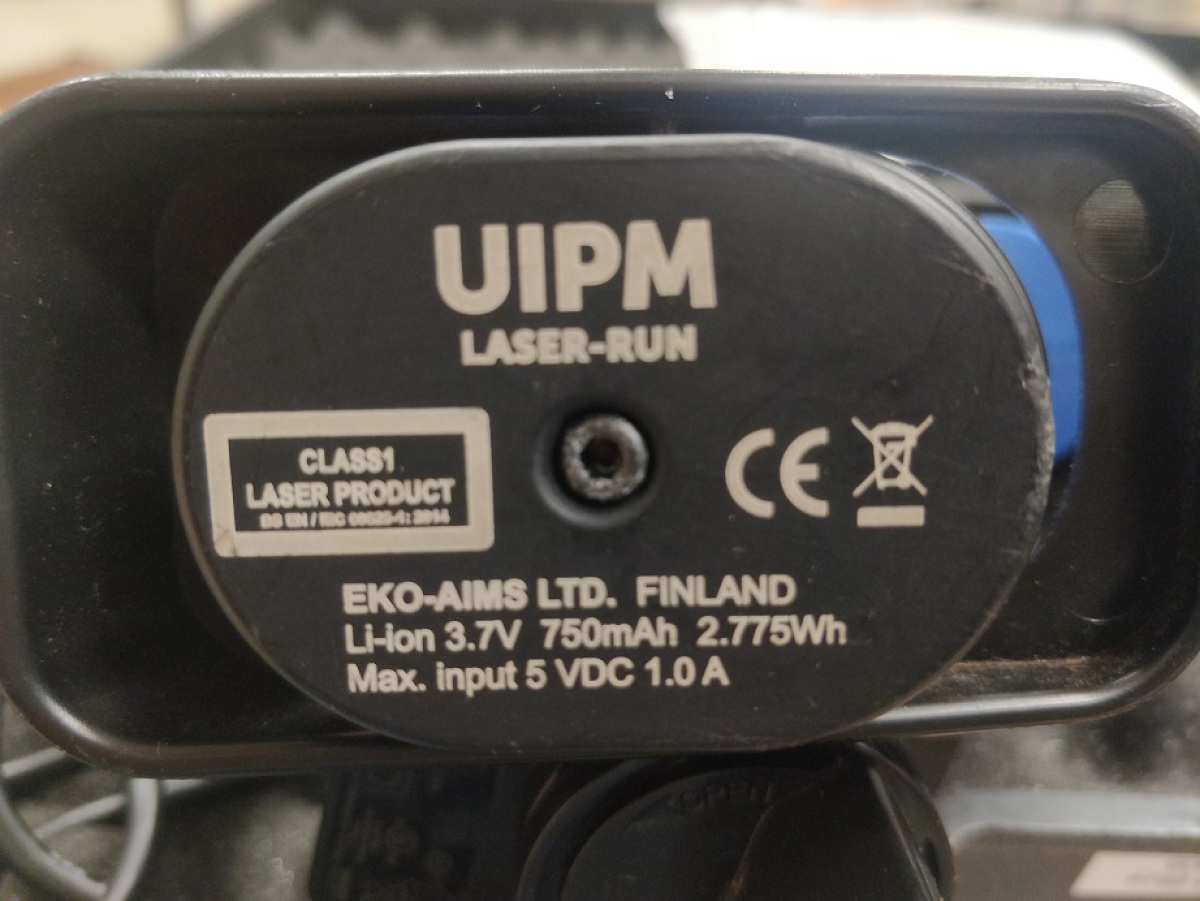

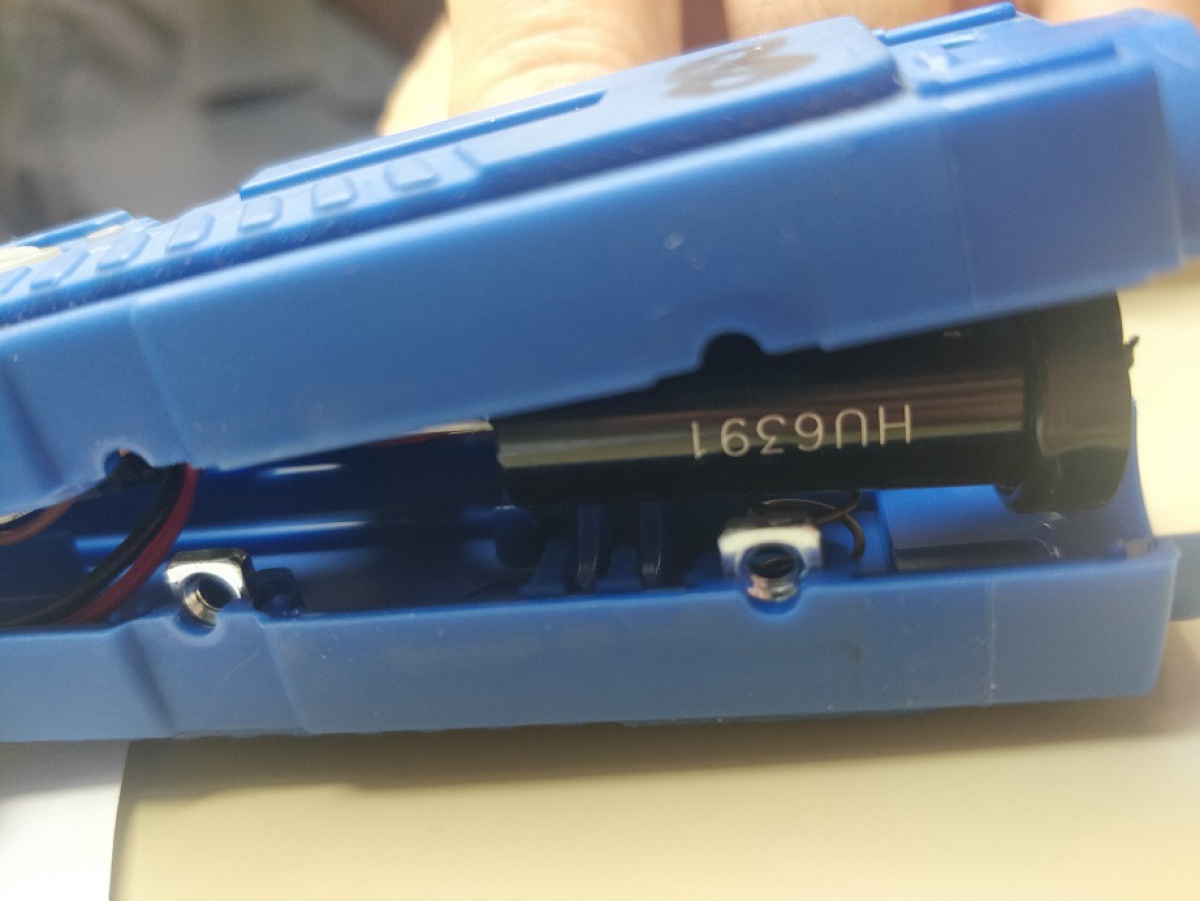

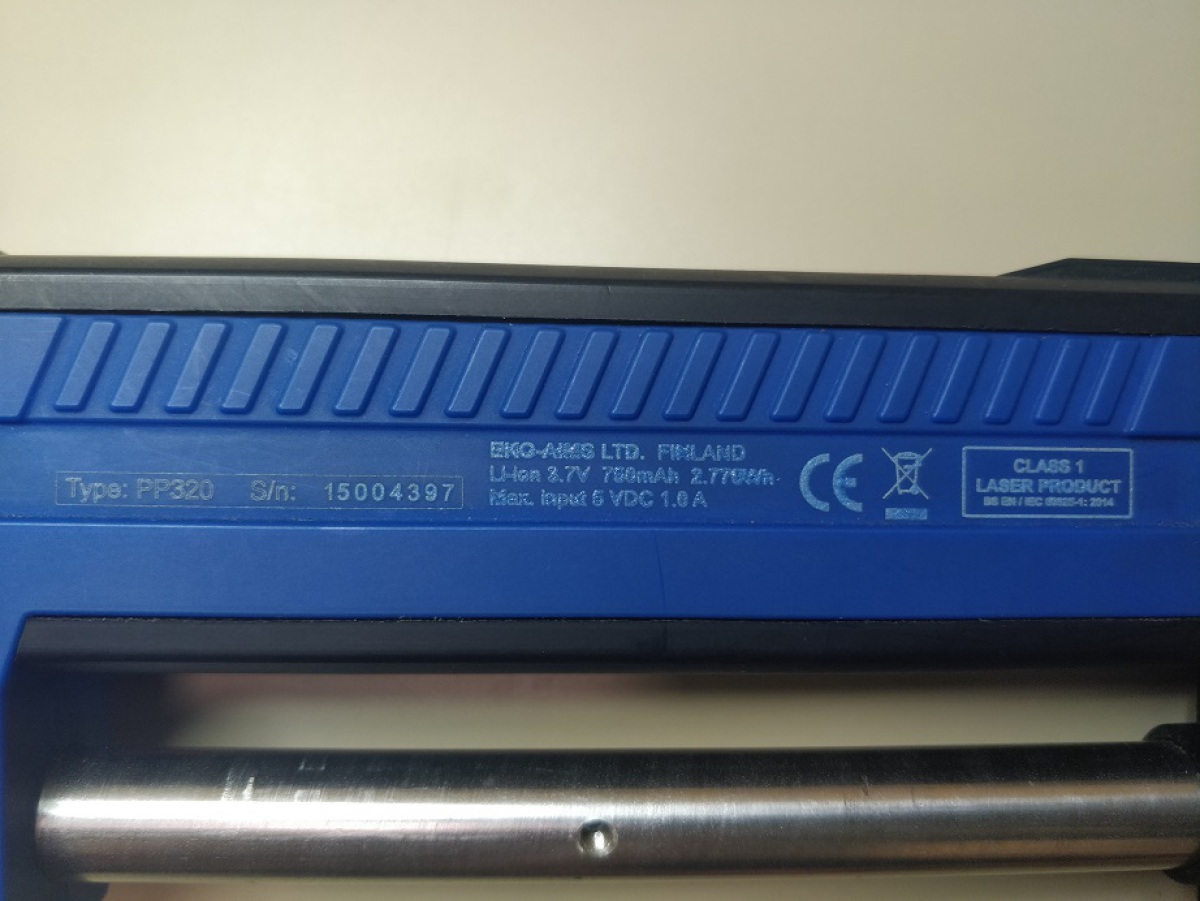

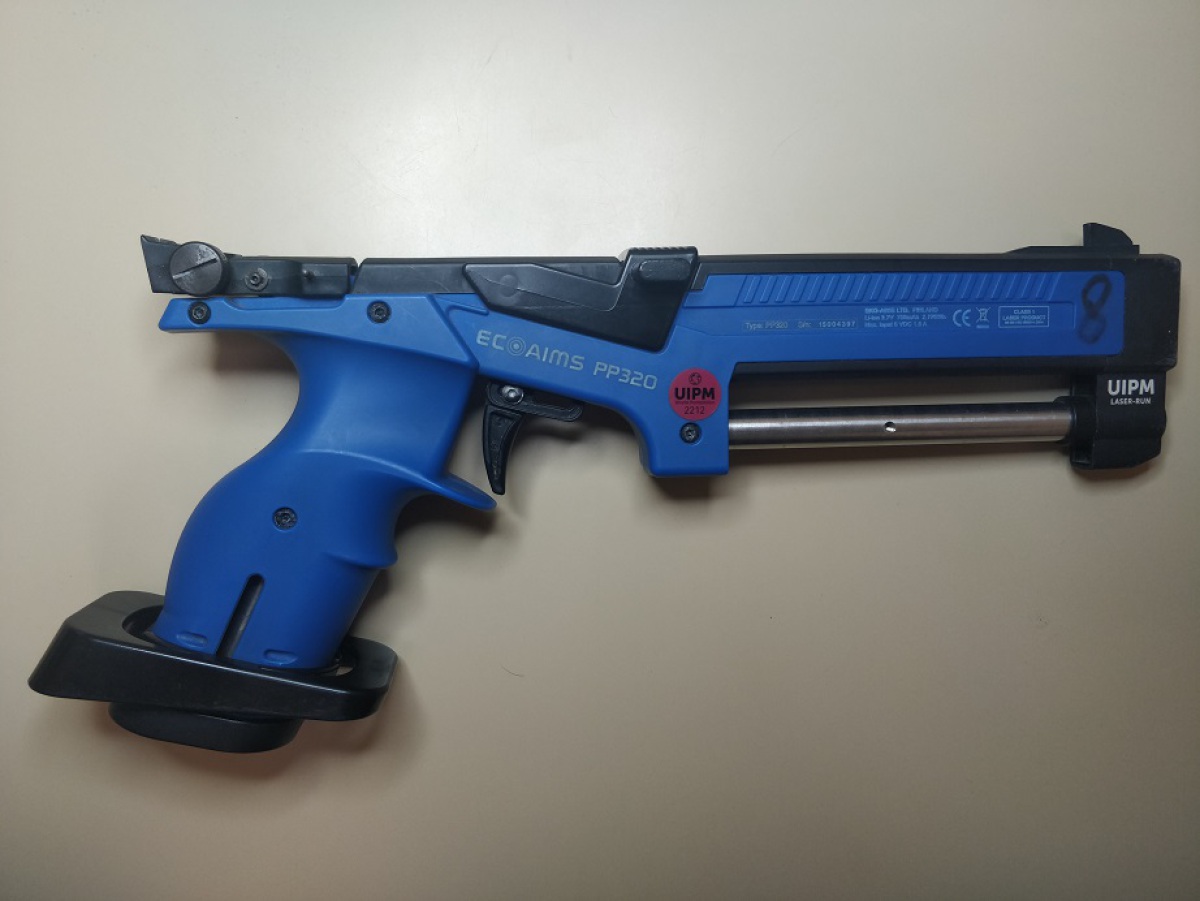

Photos du pistolet

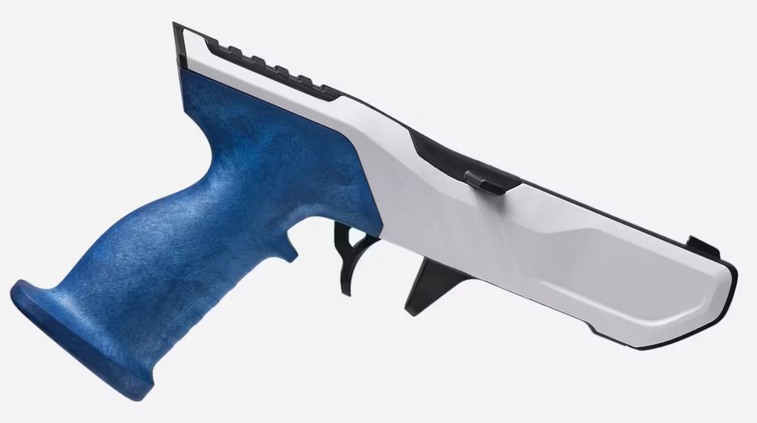

Complément : Tir laser Décathlon

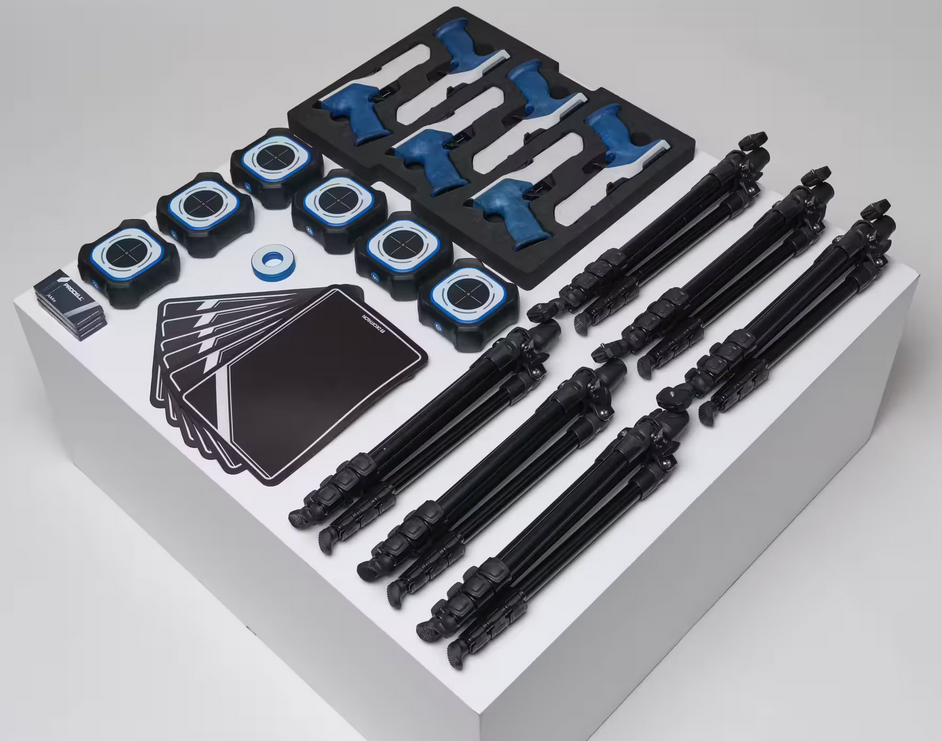

Tir laser Décathlon

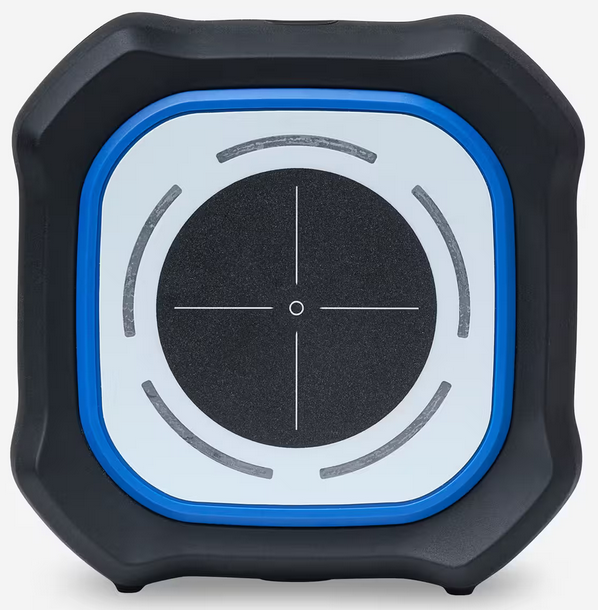

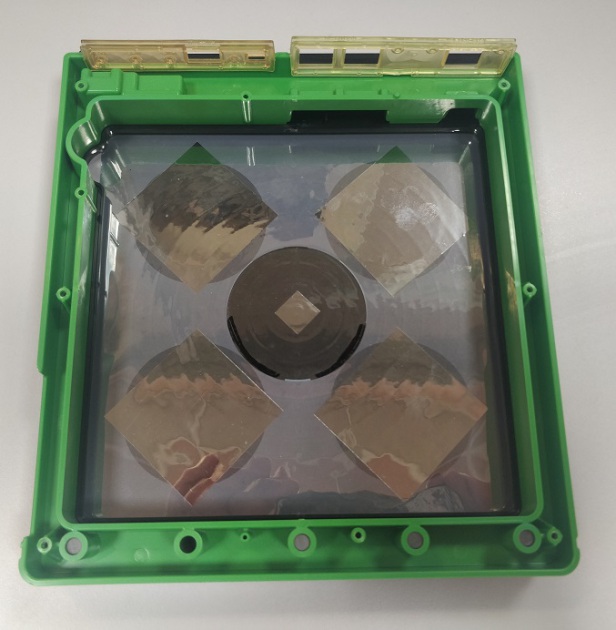

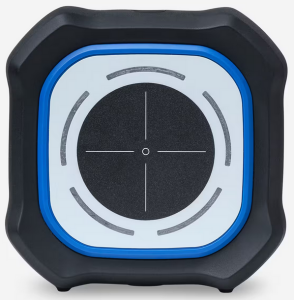

Cible électronique laser

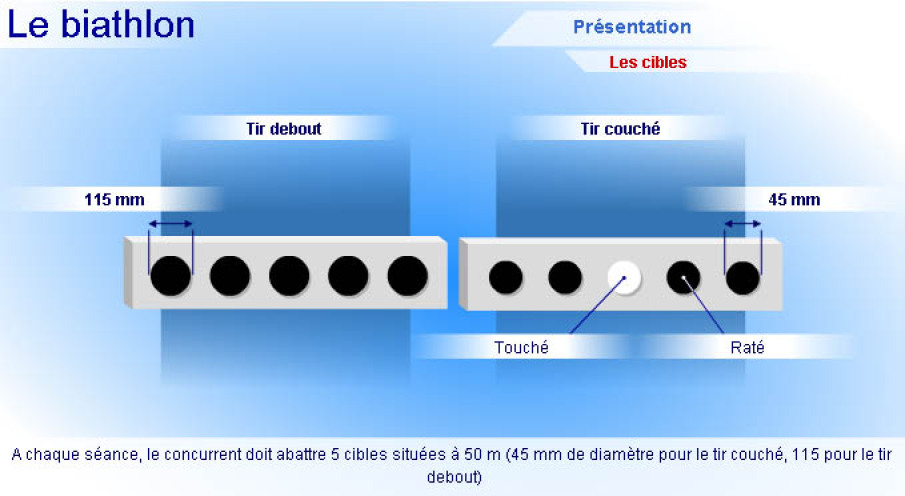

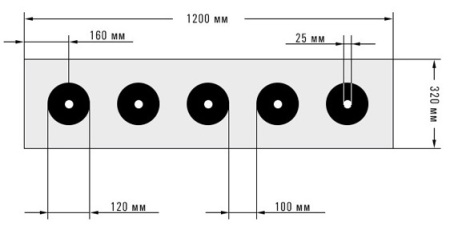

Complément : Biathlon : distance et dimension des cibles

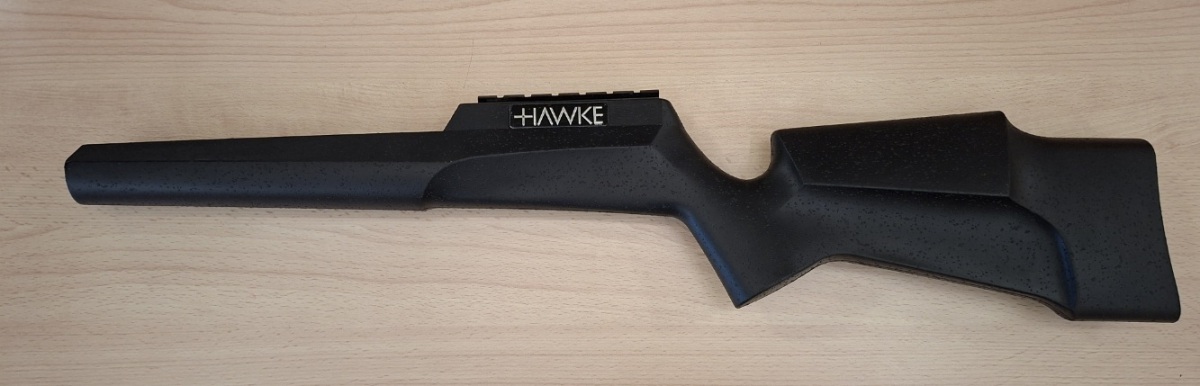

Complément : Carabine utilisée pour la version 2026
Complément : Capture du signal IR reçu par la cible et essais en câblage rapide

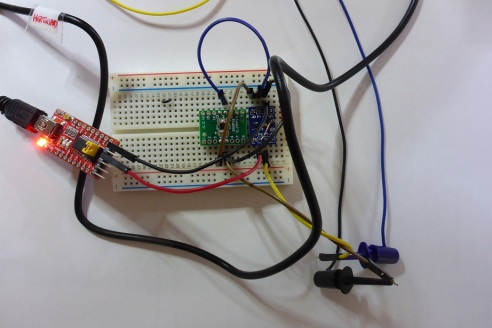

Capture du signal IR reçu par la cible et essais en câblage rapide
Complément : TP télécommande IR

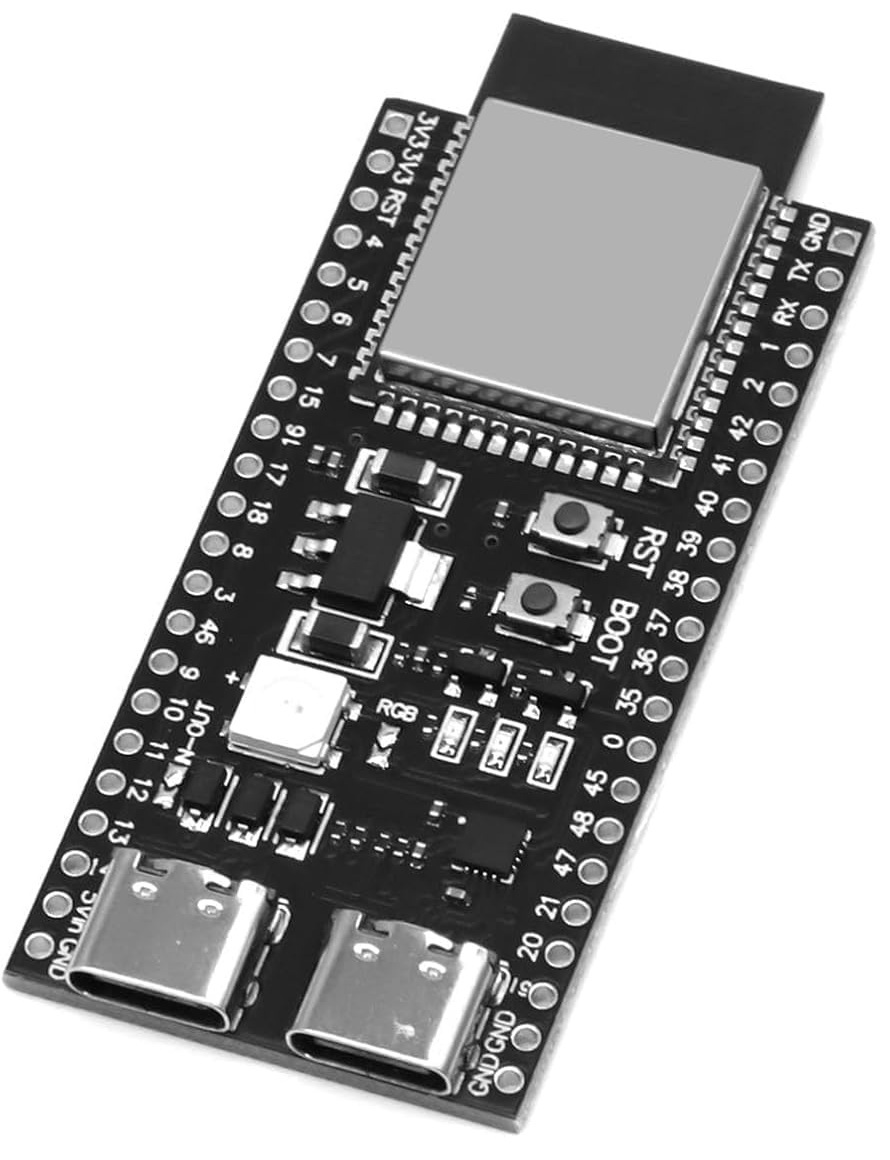

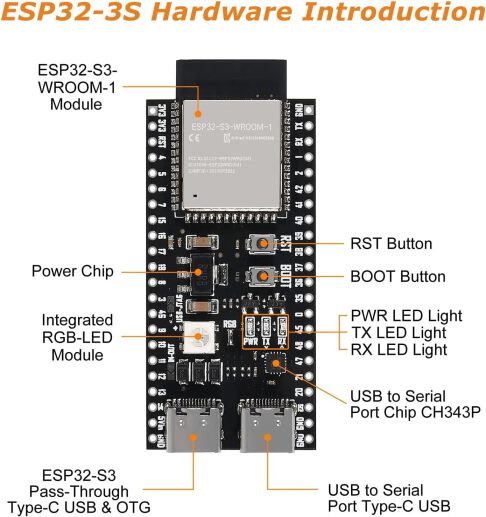

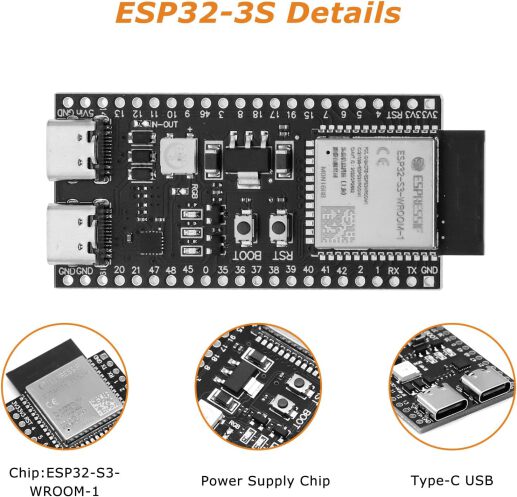

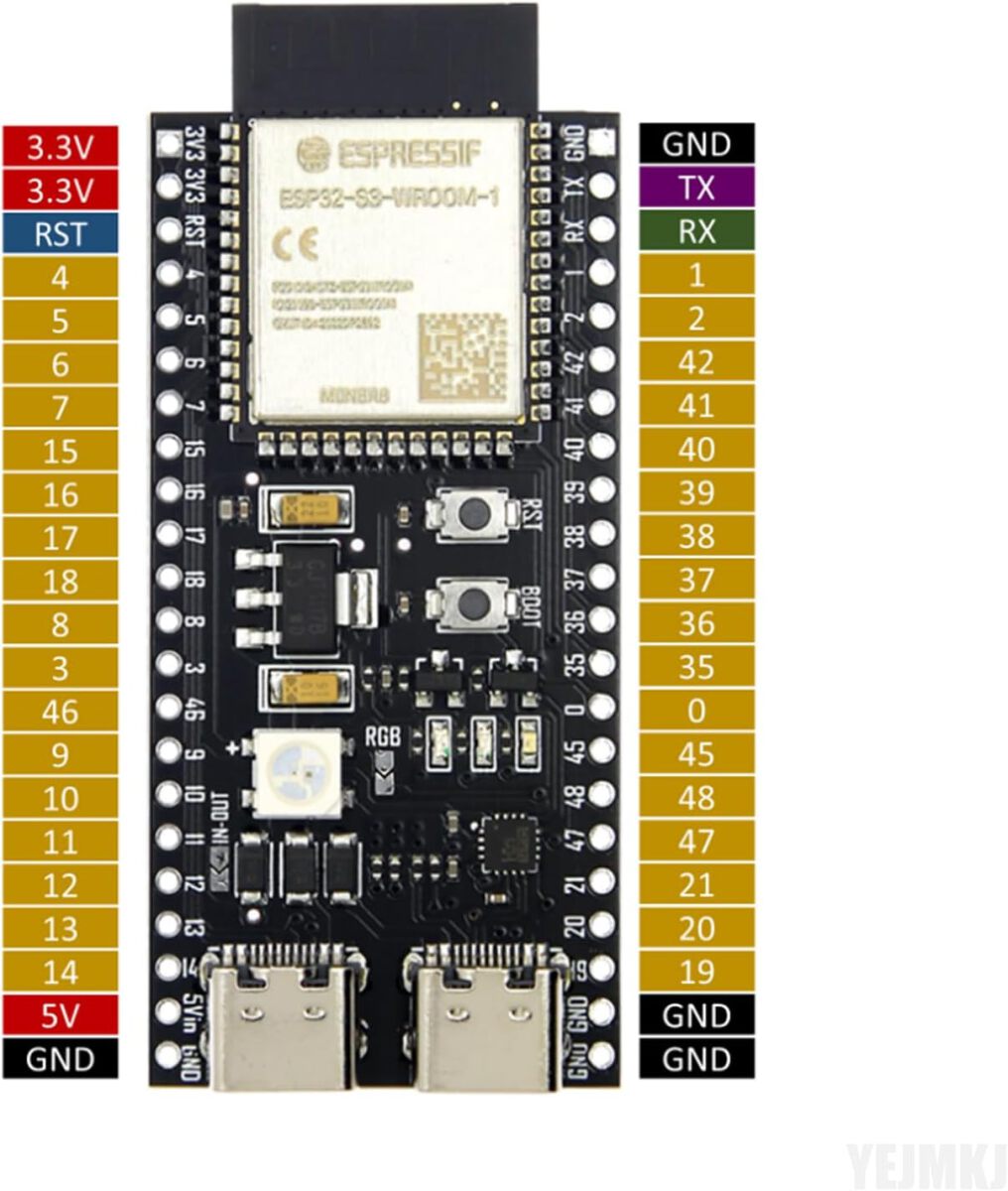

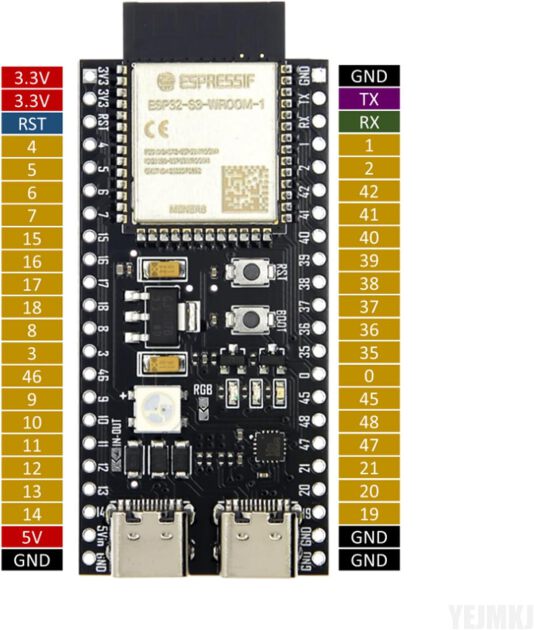

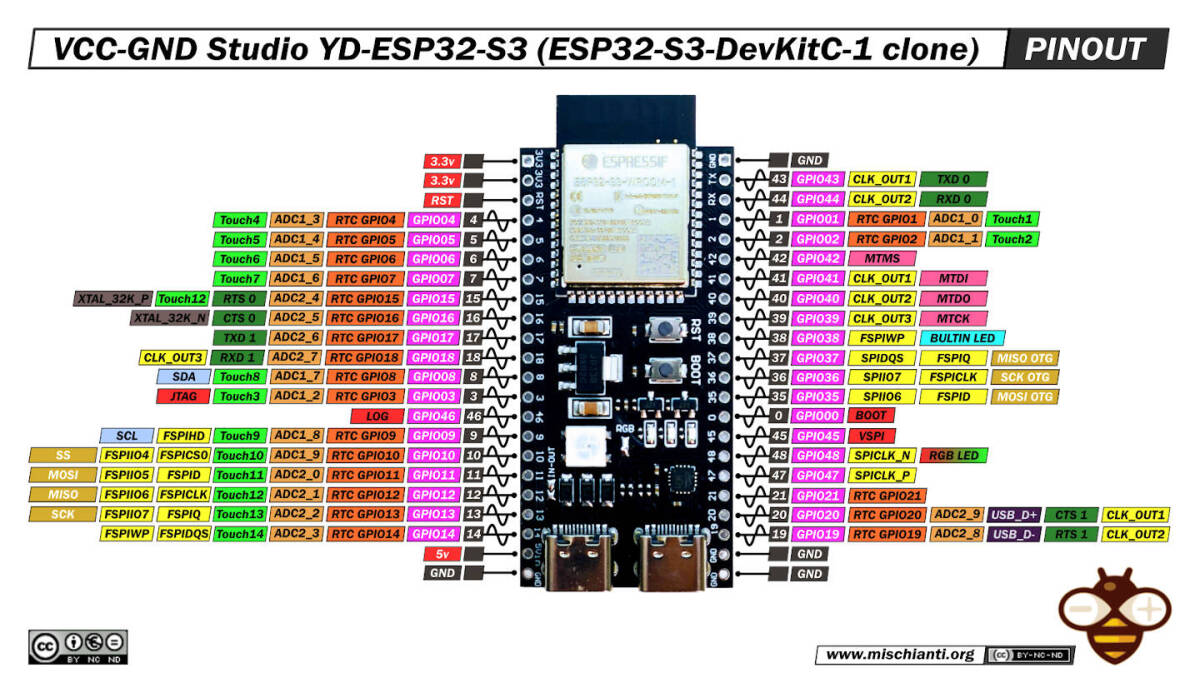

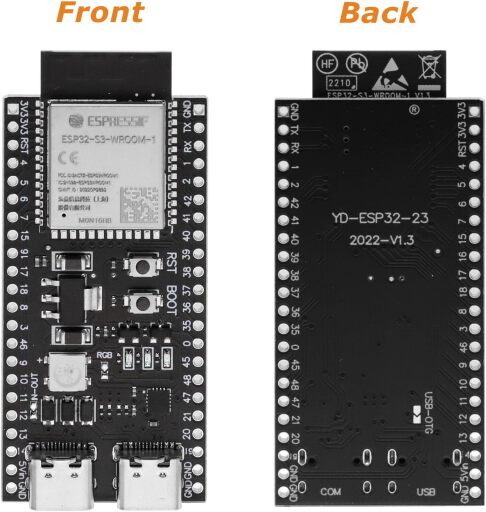

Complément : YD-ESP32-S3 N16R8 (ESP32-S3 Dev-Kit C1 clone)
ATTENTION ! !
ADC Limitations : le Wi-Fi étant utilisé dans l’application, seul l’ADC1 (GPIO01 à GPIO10) peut être utilisé pour mesurer une image de la tension batterie (lien Espressif)

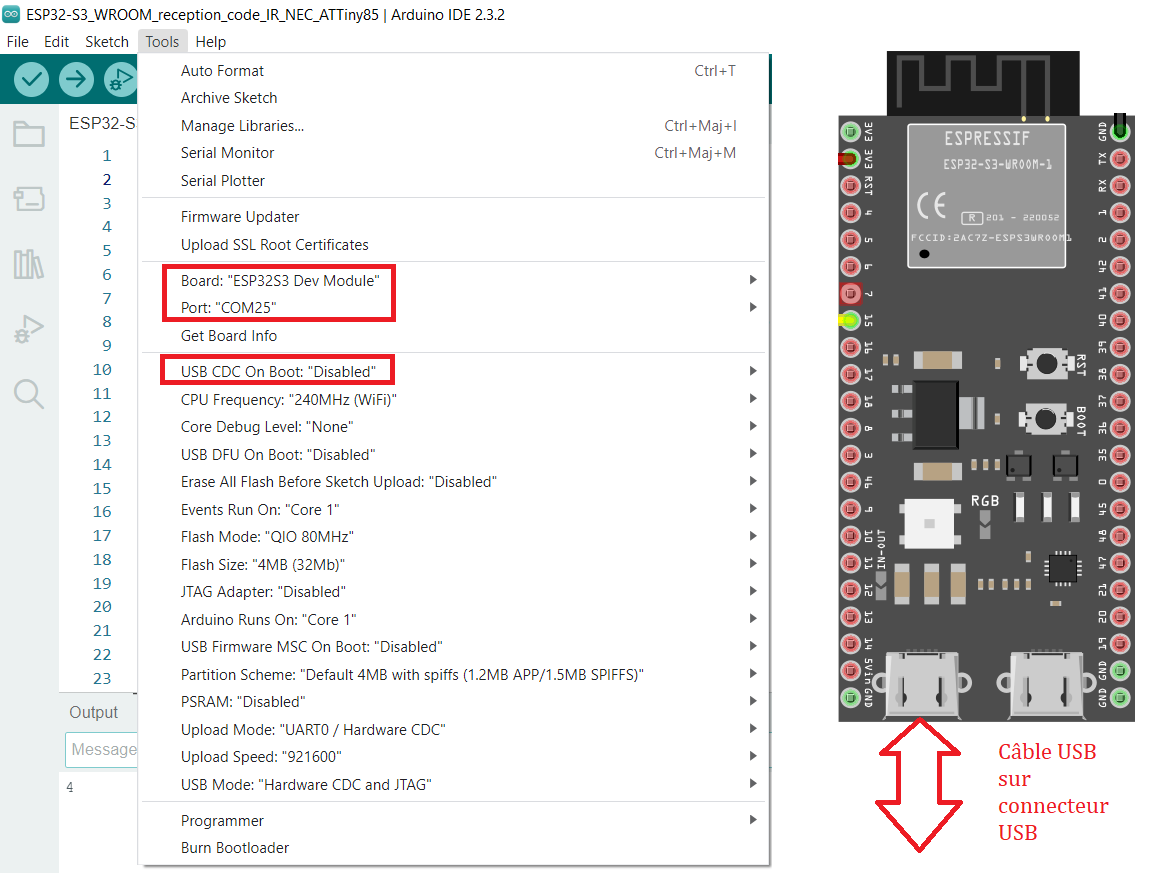

Configuration de l'IDE pour programmer l'ESP32 afin qu'il permette après programmation d'utiliser l'entrée Rx

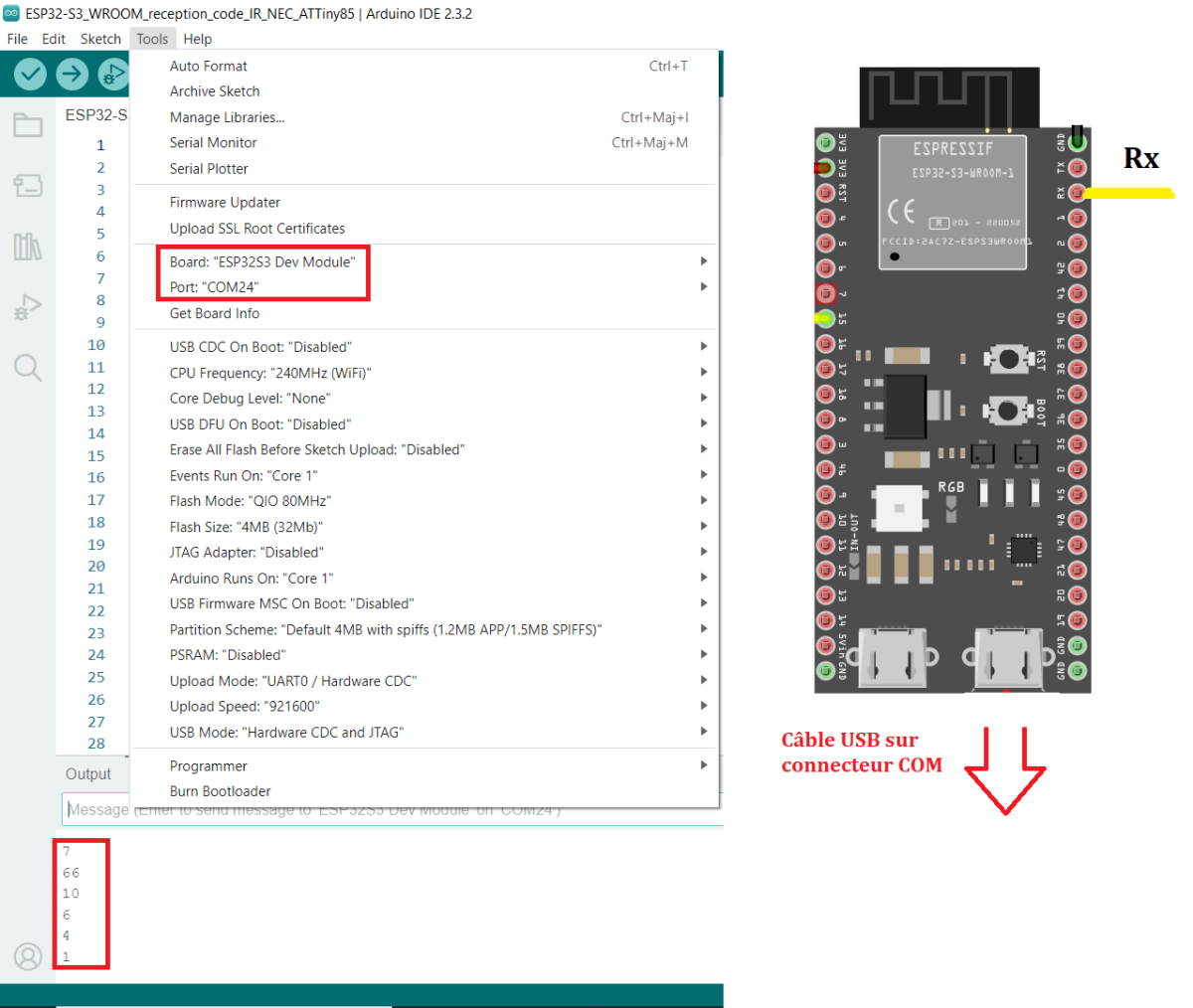

Configuration de l'IDE après programmation : se connecter sur l'USB de droite (COM) pour récupérer Rx et le visualiser dans le moniteur série
Attention : ESP32-S3 Dev Kit : programme permettant de mettre la cible en service à minima, (Wi-Fi non mis en service)

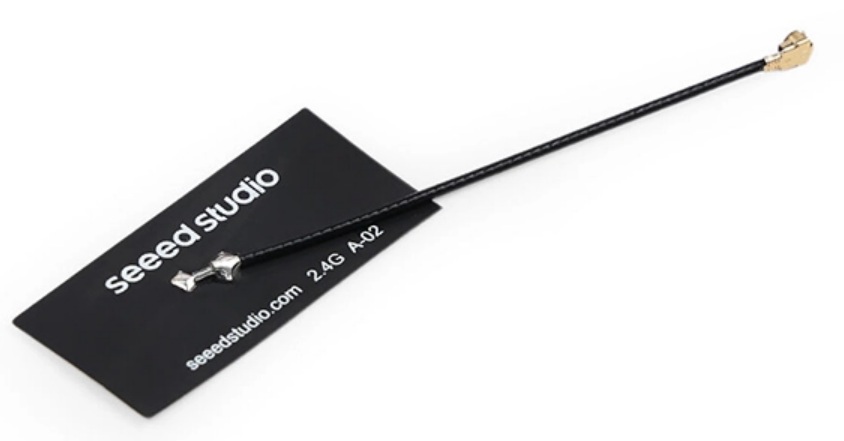

Complément : Câbler une antenne Wi-Fi externe

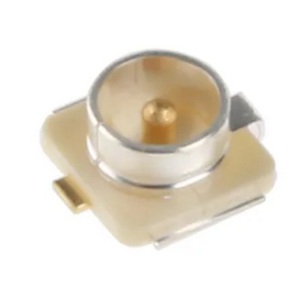

Connecteur UFL CMS
Antenne Wi-Fi RF Solutions Mâle SMA Fouet
Illustration de ce qu’est un antenne PCB
Complément sur les antennes PCB :
Complément : Cartes éventuellement utilisables pour le pistolet
Carte éventuellement possible pour le pistolet
Complément : ATtiny85
ATtiny 85 :
Mise en œuvre réalisée avec l’IDE Arduino 2.3.6
Installation dans l'IDE Arduino :
URL à ajouter dans les Préférences : http://drazzy.com/package_drazzy.com_index.json
Puis ajouter la carte ATTinyCore version 1.3.0
Ajouter cette librairie [zip], tel qu’illustré ci-contre
Programmateur SparkFun d'ATtiny85 :
Si l'ATTiny85 est neuf il faut impérativement que le menu Outils/Tools soit configuré comme ci-dessous, et "Graver la séquence d'initialisation"/"burn bootloader" au moins 1 fois sur le circuit. A noter : cette première gravure ne peut se faire qu'en "Programmer USBtinyISp SLOW.
Puis passer en mode FAST pour programmer le circuit :
Autre procédure possible pour programmer le circuit après « Burn Bootloader » et passage en mode Fast :
Procédure de contournement pour ulploader le programme
Attention dans la programmation, de l'UART par exemple, à ne pas confondre numéro de broche du câblage et le numéro attribué dans la librairie
Mise en service de la communication UART Soft sur ATtiny85 :
Attention : ATTiny85 : Programme utilisé sur les projets 2025
Complément : Librairie Arduino pour télécommande IR
Librairie IRMP Arduino pour télécommande IR

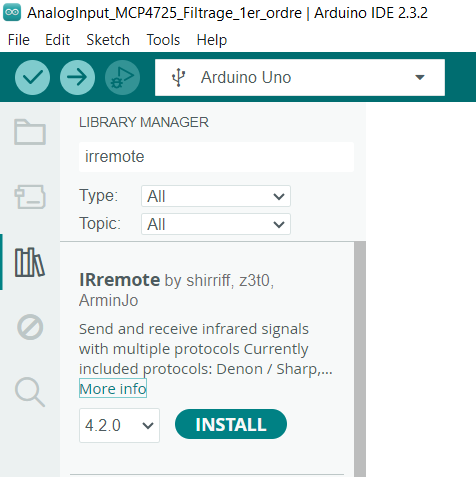

Librairie IRremote Arduino pour télécommande IR

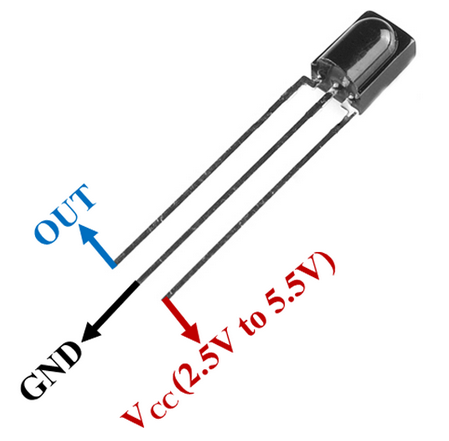

TSOP38238
! ! Brochage différent du TSOP32236 utilisé sur le TP Télécommande RC5
Complément : NEC IR Protocol
NEC IR Protocol
Compléments sur le protocole NEC :
Attention : ESP32-S3 XIAO : Programmes utilisés sur le projet 2025 pour générer le protocole NEC
La librairie IRMP doit être installée
Le signal intègre la position des DIP Switch
Attention : ESP32-S3 XIAO : Programme utilisé sur le projet 2026 pour générer le protocole NEC
La librairie IRMP doit être installée
Le signal intègre la position des DIP en temps réel et minimise la consommation en allumant la LED du GPIO21 uniquement lors de la génération de la trame

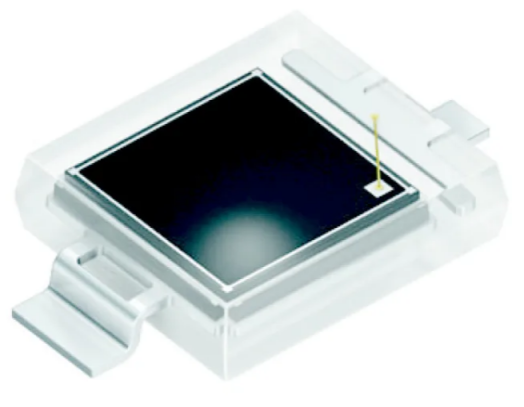

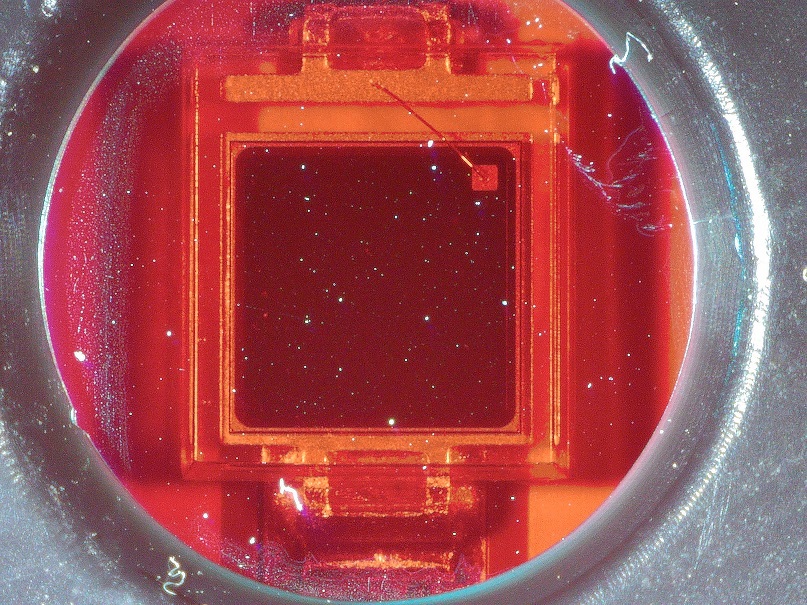

Complément : Photodiode SFH2401
Complément : VSOP38338 : Démodulateur IR 38KHz
VSOP38338 : Démodulateur IR 38KHz
Complément : Dangerosité / Classification des pointeurs laser
Dangerosité / Classification des pointeurs laser

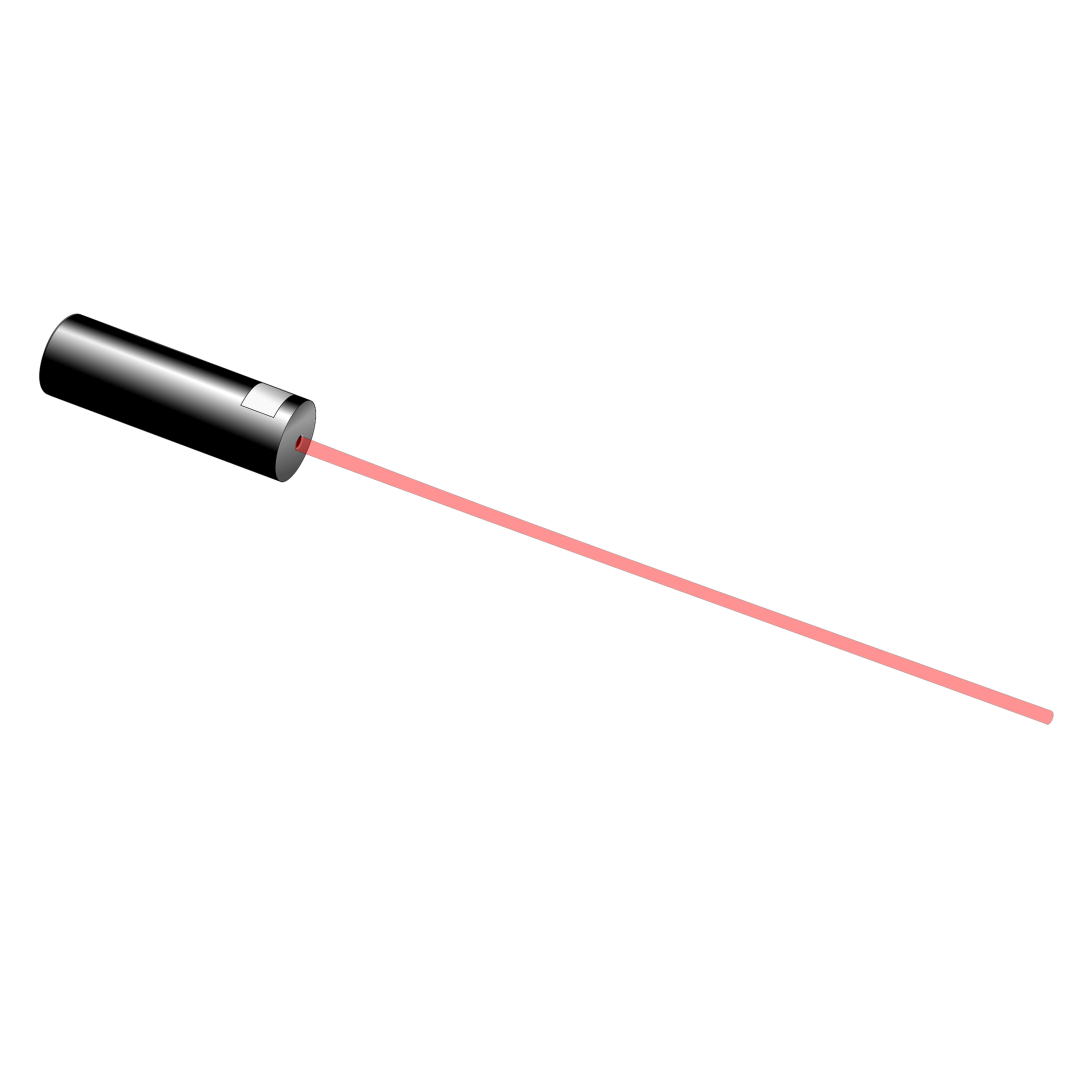

Complément : Module laser

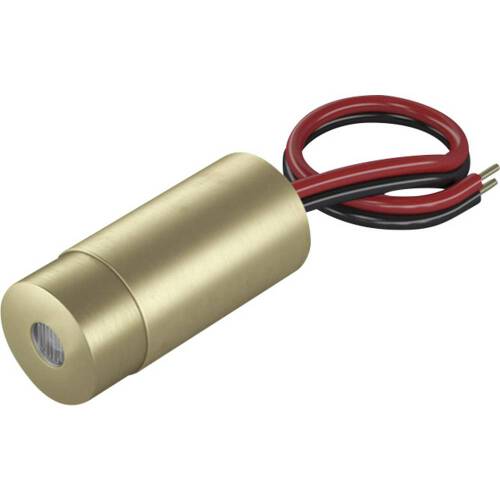

Module laser classe 1
Connectique de liaison avec le laser :

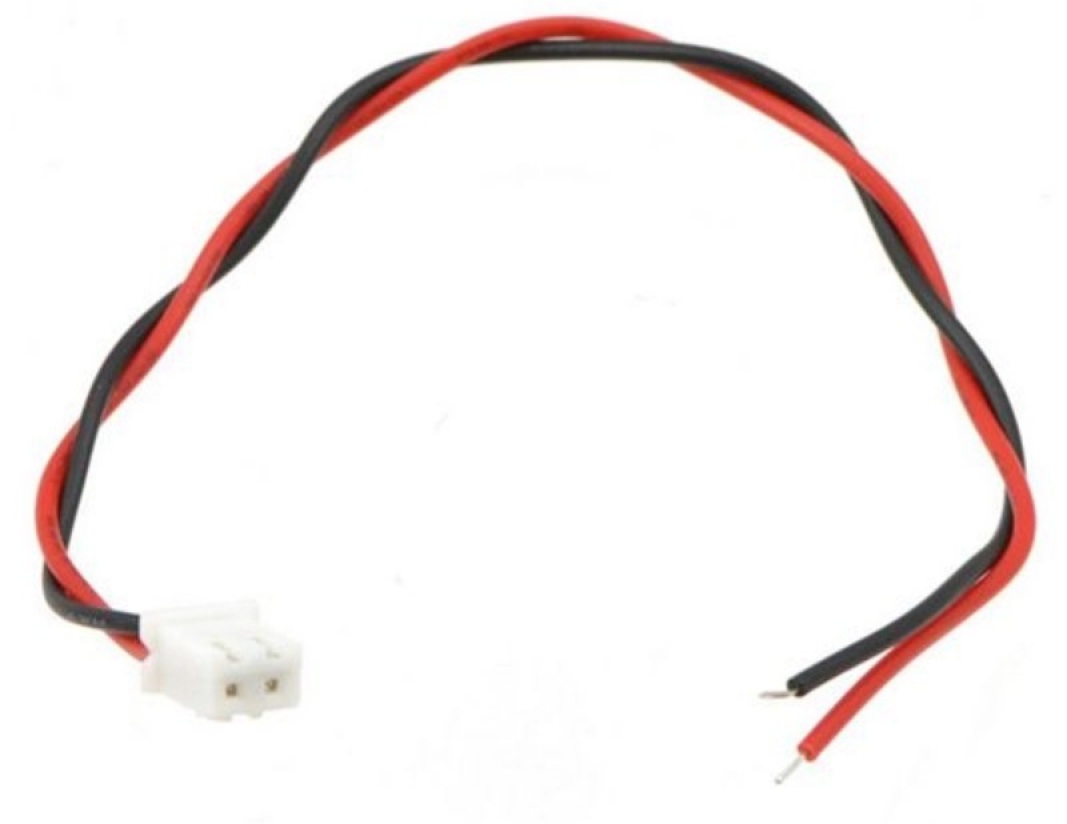

Cordon JST XH :

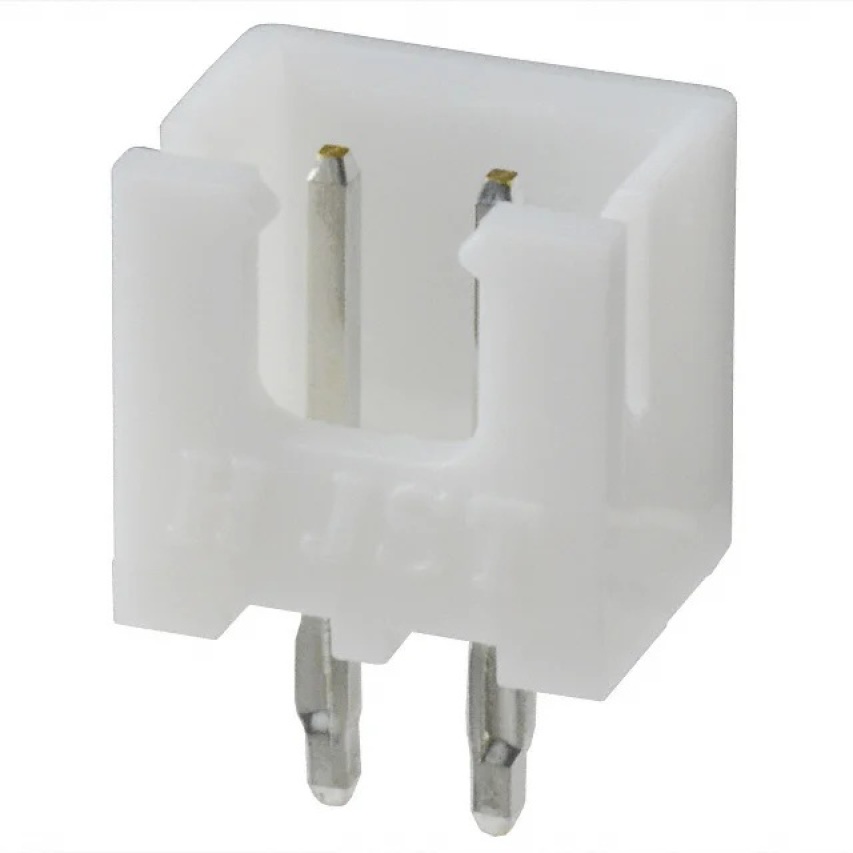

Embase JST B2B-XH-A 2,5mm :

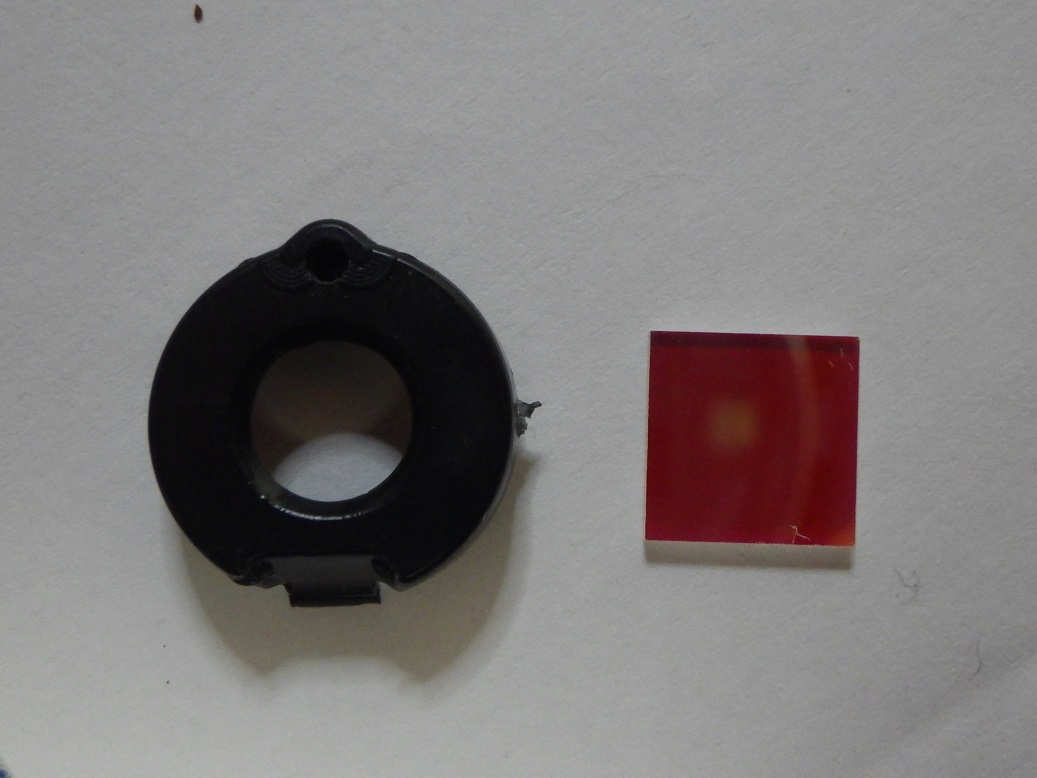

Complément : Lentille convergeant bi-convexe

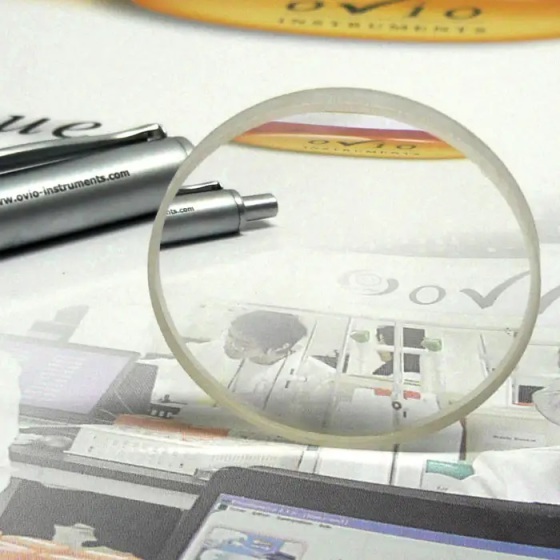

Lentille convergeant bi-convexe
Diamètre 40mm
Distance focale : 50mm
Complément : LED CMS Vert-Rouge

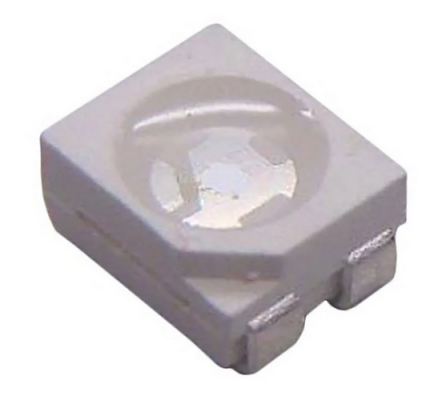

LED Vert Rouge LTST-E682KRKGWT PLCC4 :
Complément : LED traversante Vert Rouge 5mm

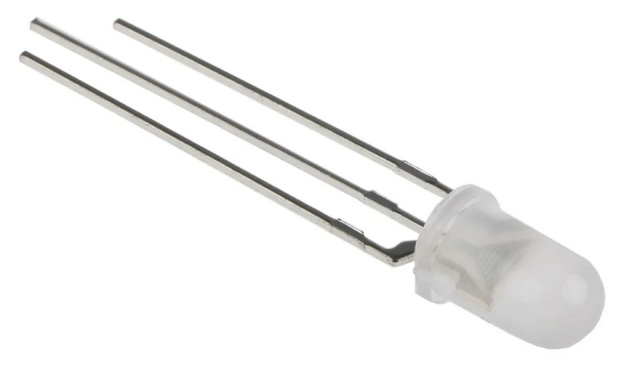

LED Vert Rouge L-59EGW :
Complément : Gâchette : Interrupteur de fin de course

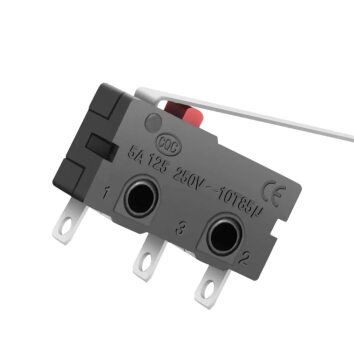

Interrupteurs de fin de course
Connectique de liaison avec l’interrupteur de fin de course :

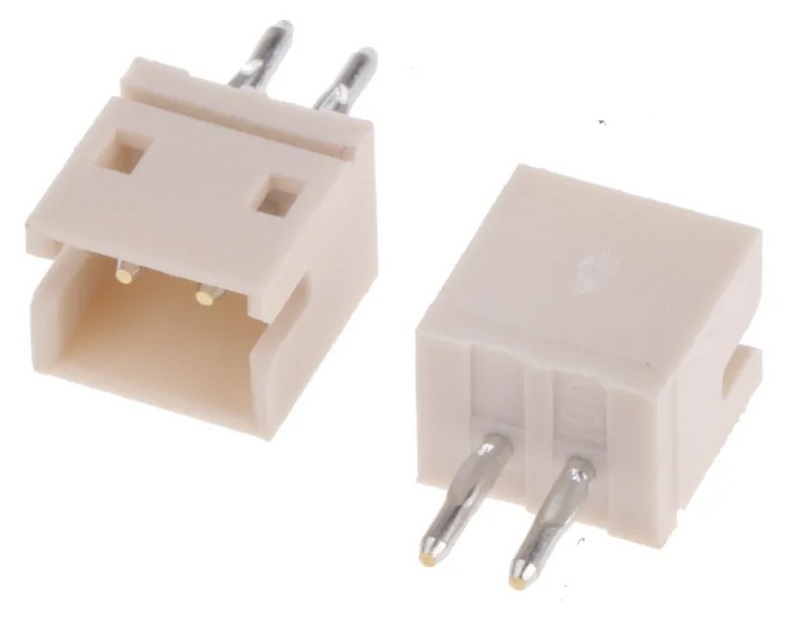

Embase JST ZR 1.5mB2B-ZR(LF)(SN):
Cordon JST PH femelle 2 cts :
Complément : Entrée d'interruption sur Microcontrôleur AVR, avec suppression des rebonds
Entrée d'interruption sur Microcontrôleur AVR, avec suppression des rebonds :
Complément : Transistor MOS Canal N Usage courant CMS
Transistor MOS Canal N Usage courant CMS
Complément : Régulateur 5V à découpage
Régulateur 5V à découpage
TSR 1-2450 Traco Power
TSR 0.5-2450 Traco Power
Complément : Accu / Batterie LiPo

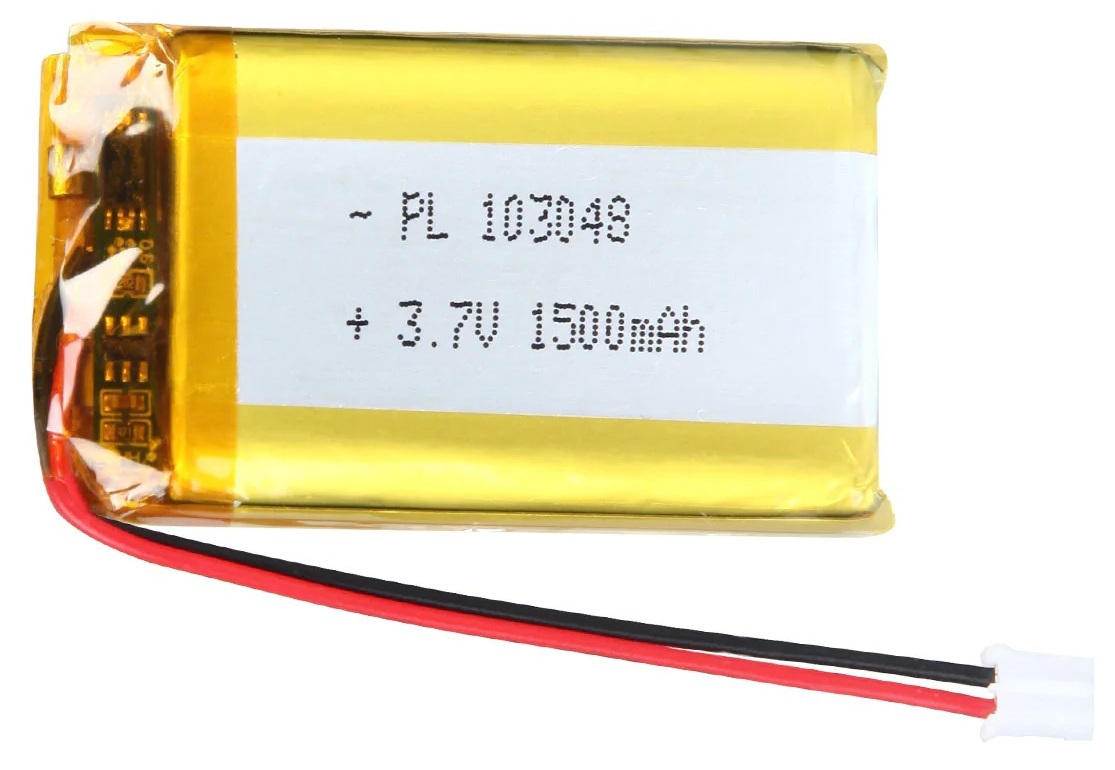

Accu / Batterie LiPo 3,7 Vcc 1500 mAh
Connectique de liaisons avec les batteries
Embase JST PH 2.0mm :
Cordon JST XH :
Batterie 12V 1,2Ah au plomb
Chargeur de batterie Voltcraft BC1001
Complément : Chargeur accu LiPo 3,7 Vcc DFR0446
Chargeur accu LiPo 3,7 Vcc DFR0446 :
Complément : Interrupteur marche arrêt de la carabine

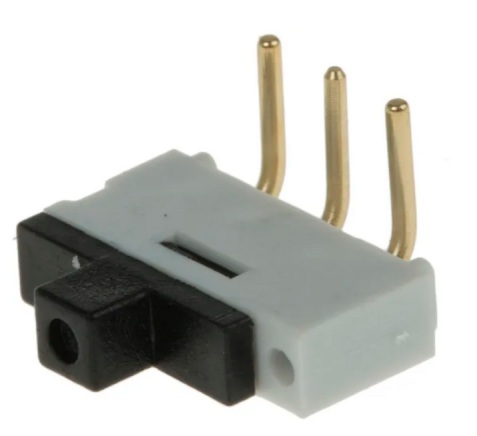

Commutateur SIP Glissière EOZ :
Complément : Bouton poussoir de réarmement

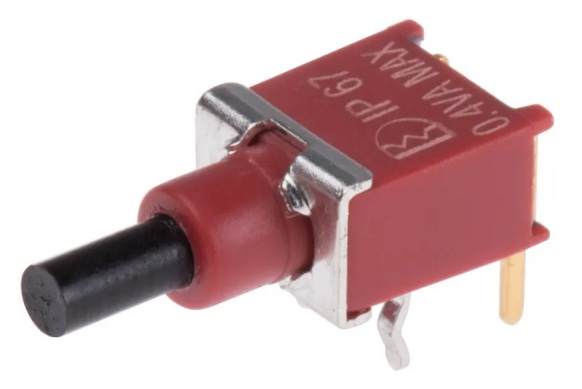

Commutateur à bouton-poussoir SPST On-Off :
Complément : Bouton-poussoir de réarmement compatible droitier / gaucher

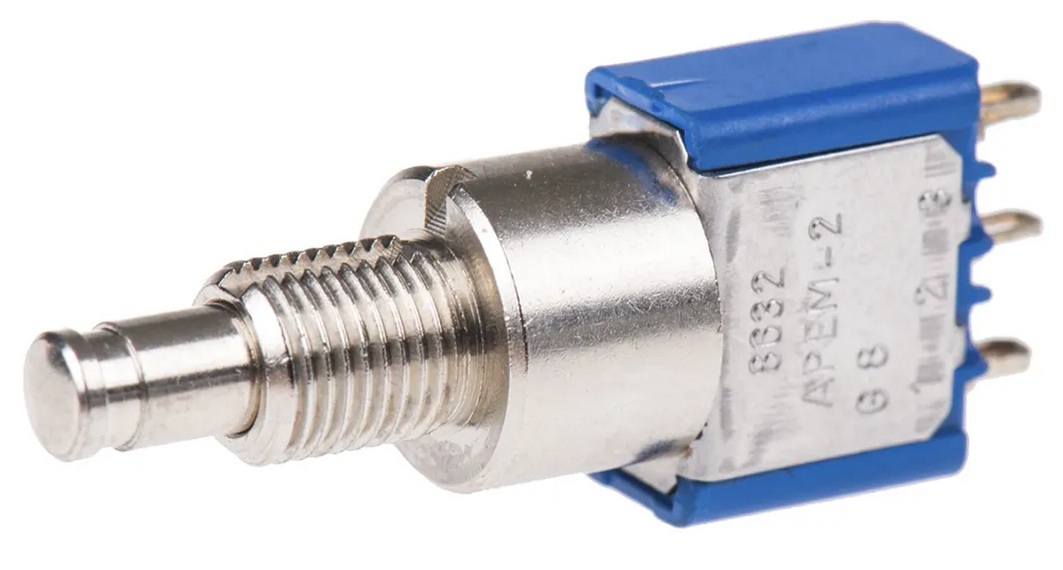

Bouton poussoir miniature 8632A 1RT APEM :
Complément : DIP-Switch

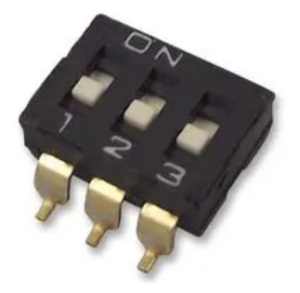

A6S-3102-H :
DS-03 :
Complément : CI d'authentification I2C : ATECC608

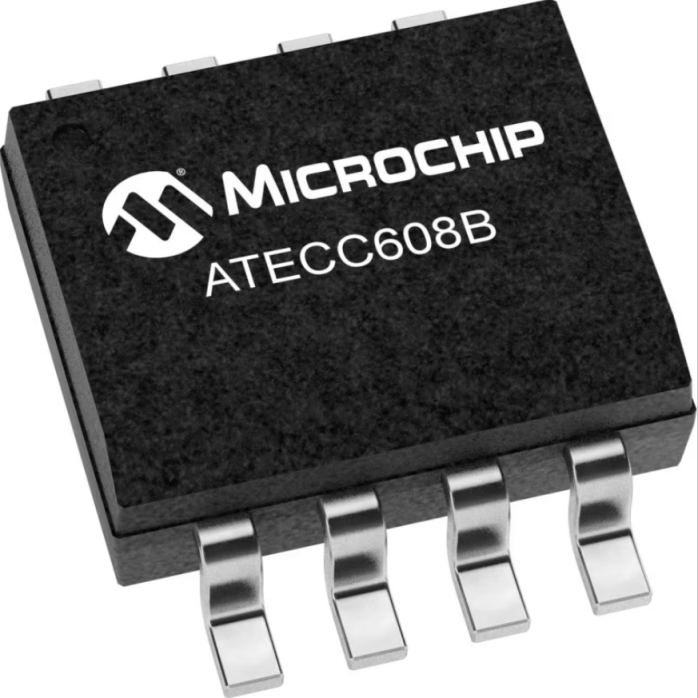

CI d'authentification I2C : ATECC608
Complément : Circuits logiques programmables envisageables
SPLD - Simple Programmable Logic Devices GPAK Mixed Signal Matrix
TEXAS INSTRUMENT
