ECG : holter et simulateur cardiaque

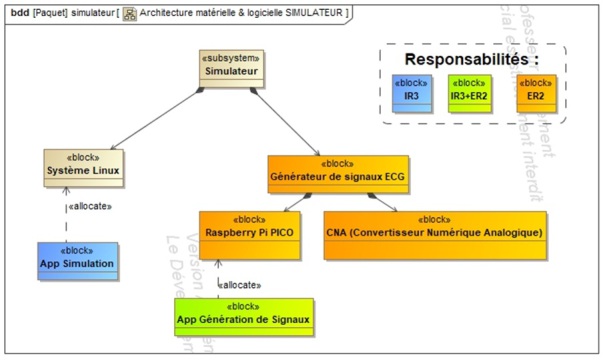

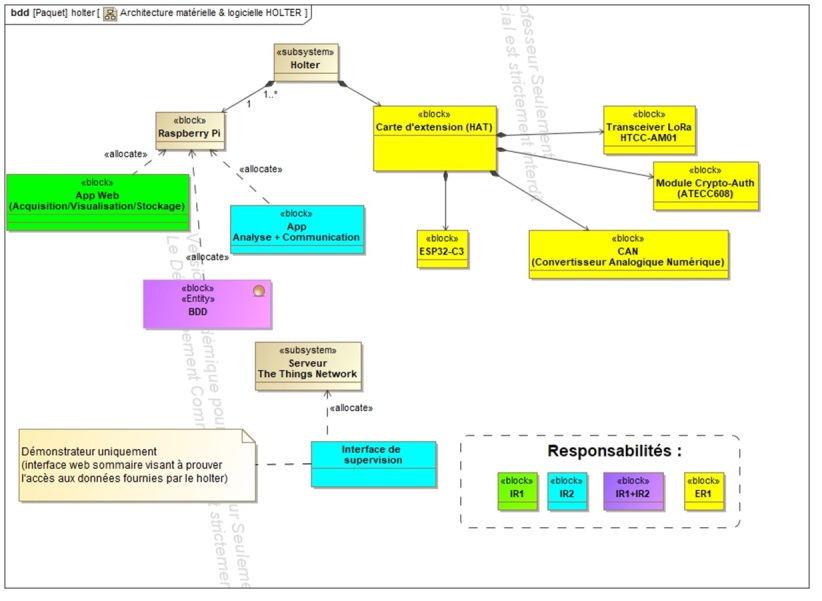

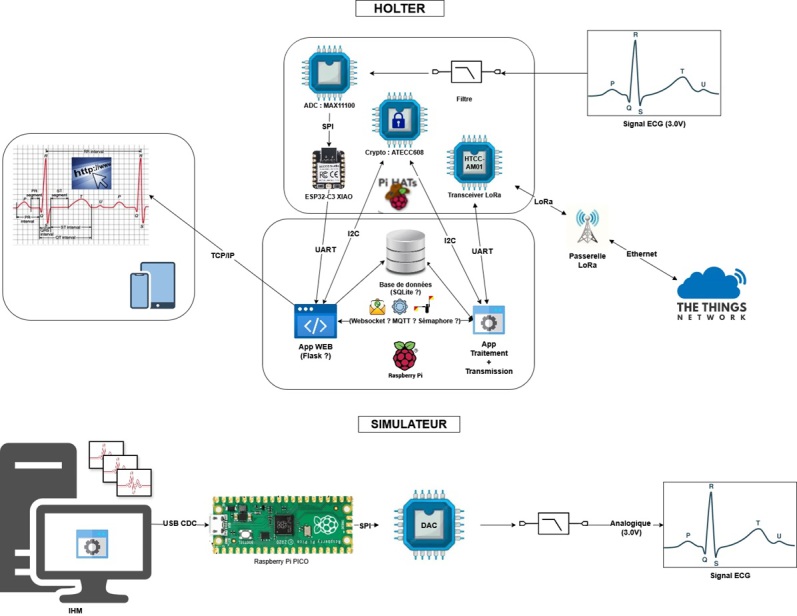

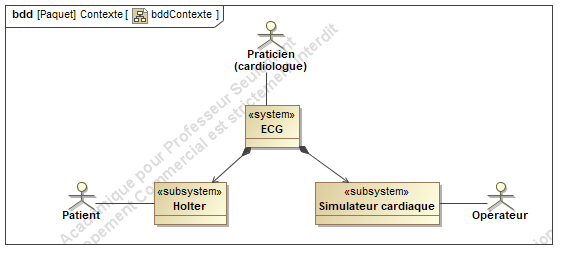

Texte légalDossier de présentation du projet

CERI d'Avignon : Centre d'Enseignement et de Recherche en Informatique

Documents ressources du projet ECG 2025 :

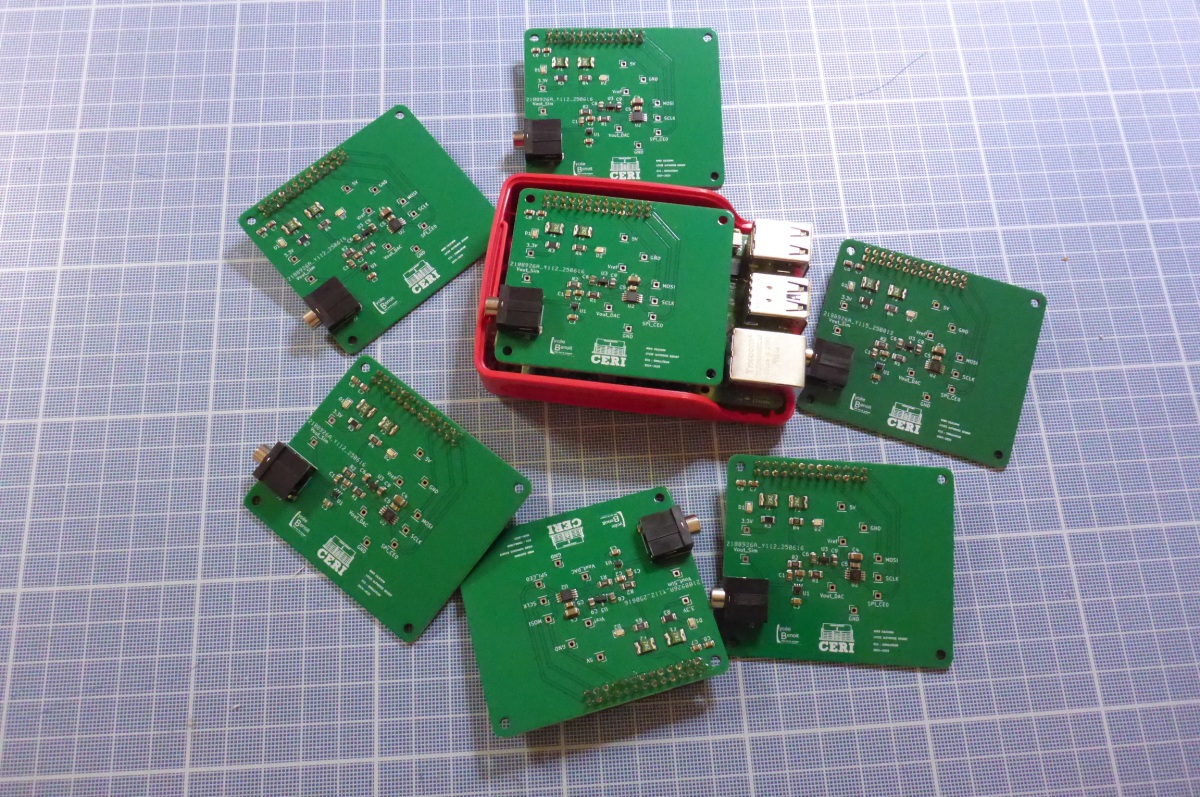

Hats Sim ECG 2025 :

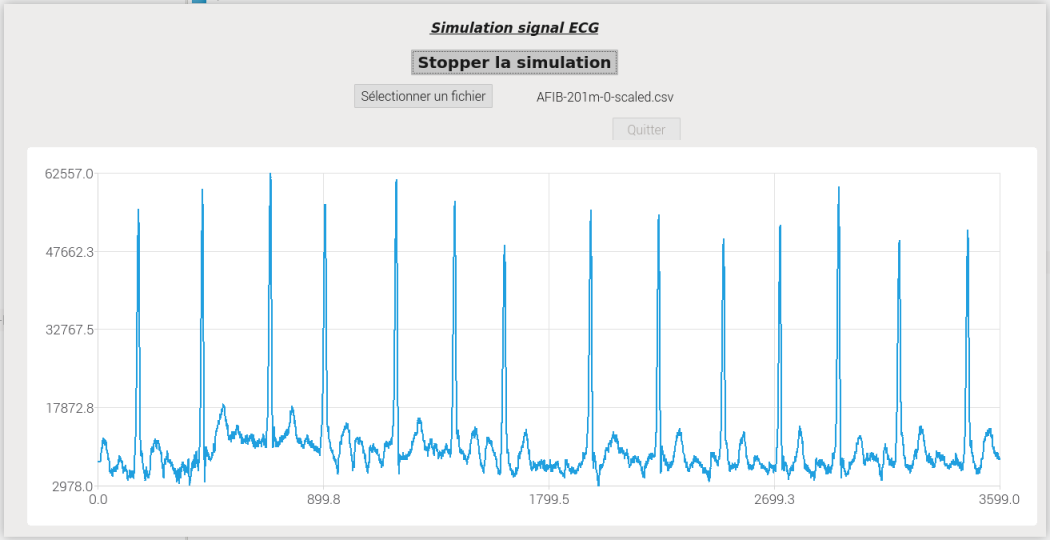

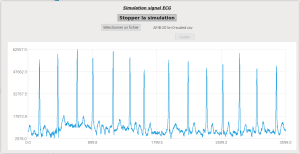

Application Simulation ECG pour RPI version 2025 de M. C. Defrance :

  • Application Sim ECG 2025 [zip]

  • A installer sur Rpi avec OS 32 bits

  • Installation avec commande :

    sudo dpkg -i app-simulateur-ecg.deb

  • Installation 2 paquets manquants (si nécessaire) :

    sudo apt install libdrm-nouveau2:armhf libqt5charts5

  • Lancement depuis le menu : → Education → Simulateur ECG

  • Profils dans : /usr/share/app-simulateur-ecg/data/→ sélectionner le dossier du type de pb cardiaque puis sélectionner un fichier .csv

    Fonctionne sur Rpi3 / Rpi4 et Rpi5

Fiches individuelles de lancement du projet :

ComplémentSimulateur ECG du CERI

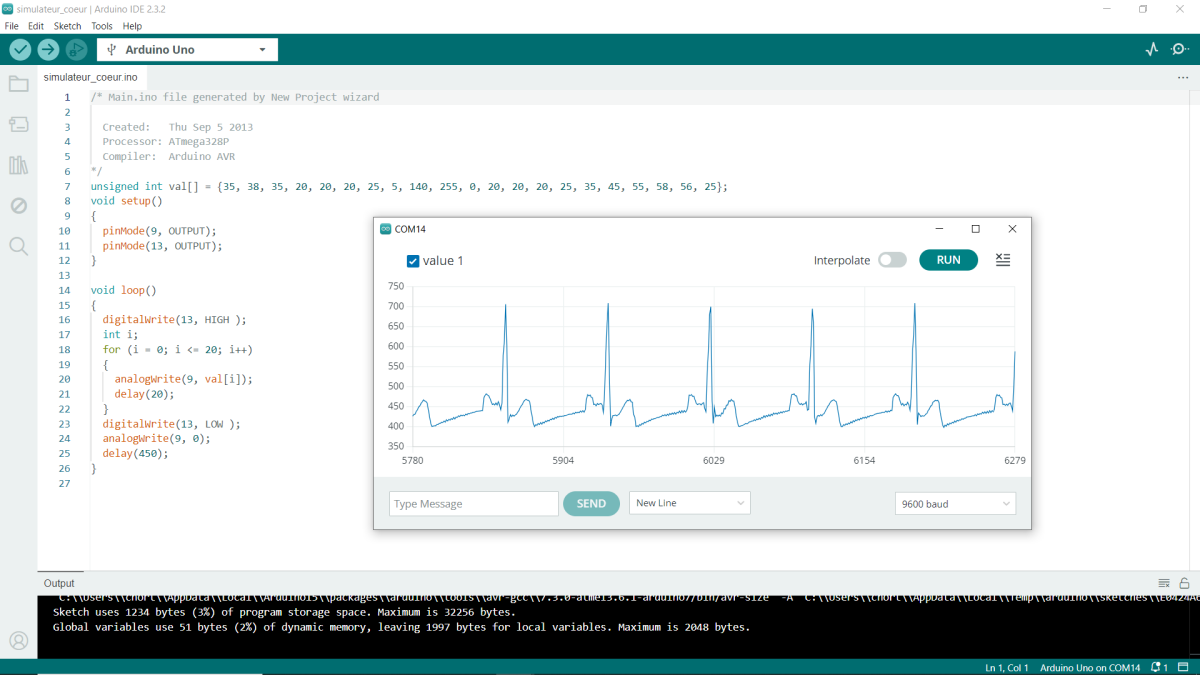

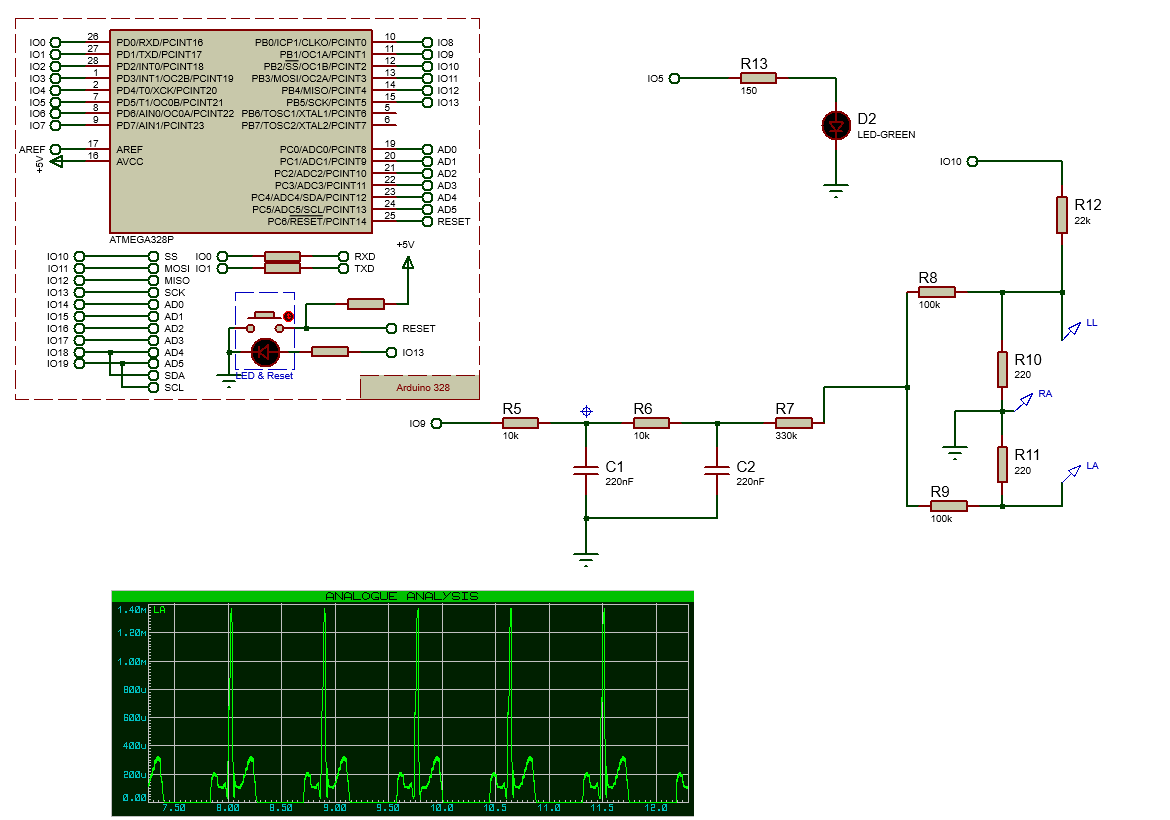

Simulateur ECG du CERI :

  • Sketch Arduino [zip]

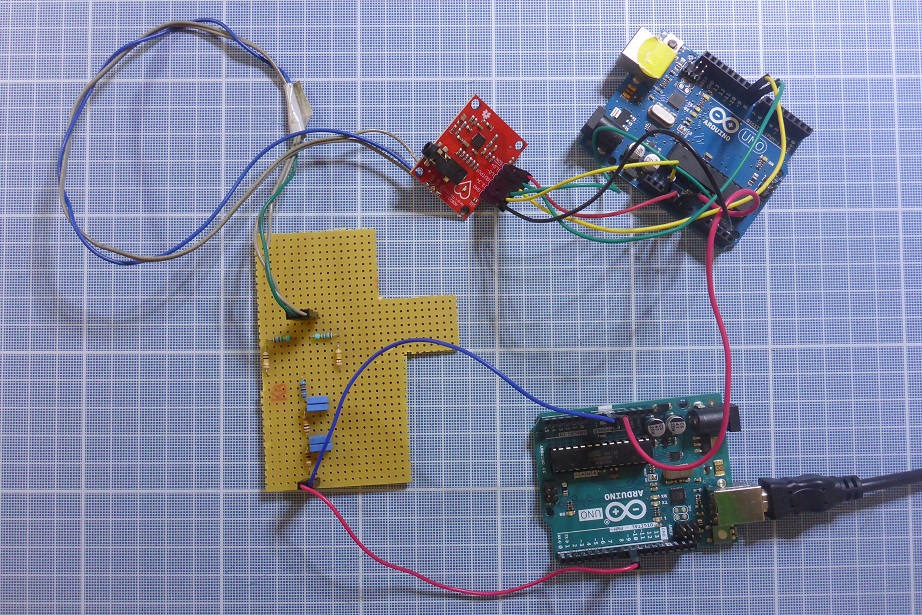

  • ! le câblage réel est légèrement différent du schéma ci-contre. Voir la maquette

  • Modification possible de la taille de l'historique de Serial Plotter, voir cette vidéo Selon le PC le chemin peut être différent : C:\Program Files\Arduino IDE\resources\app\lib\backend\resources\arduino-serial-plotter-webapp\static\js

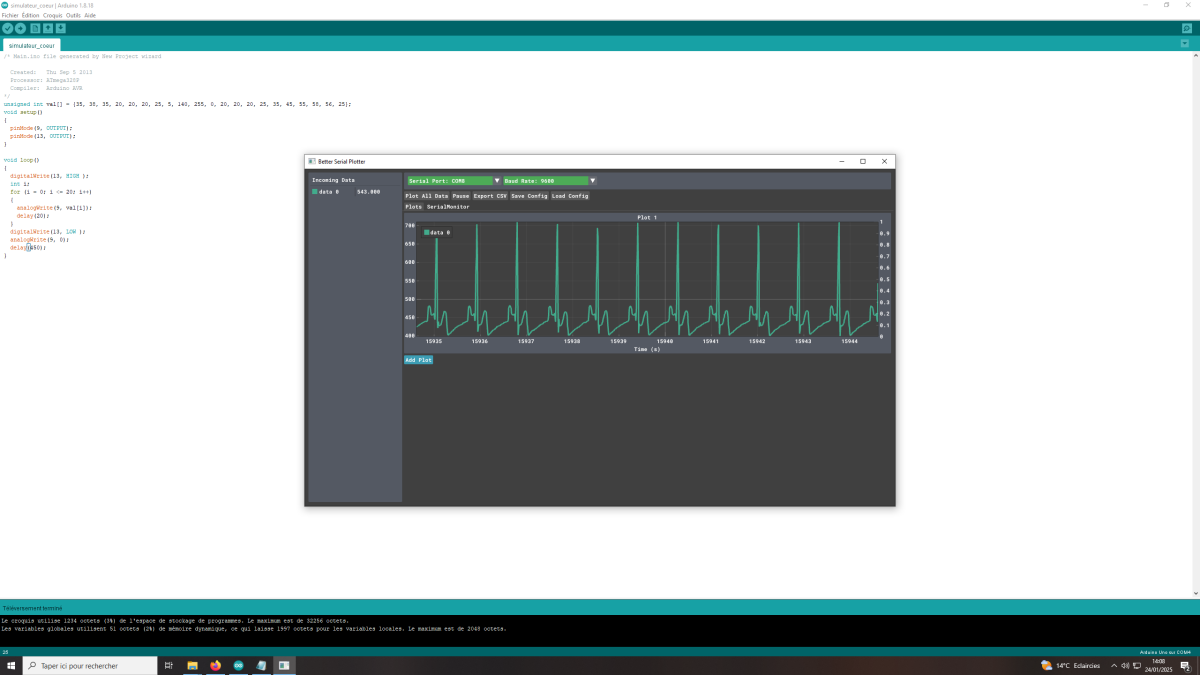

Better Serial Plotter

ComplémentSite de M. Defrance sur le projet.

ComplémentECG

EGC :

ComplémentPatient leakage isolation

Patient leakage isolation :

  • Classifications Body (B), Body Floating (BF), Cardiac Floating (CF)

  • Norme 60601-1

Liens sur le sujet :

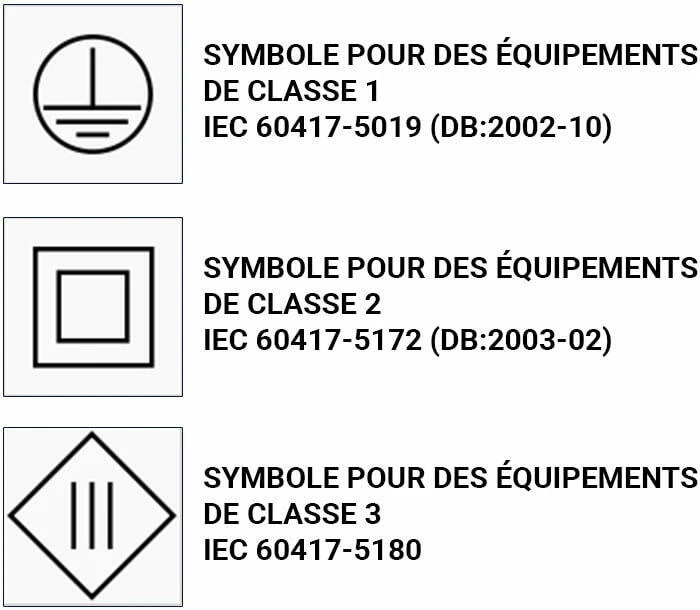

ComplémentLes classes de protection électrique

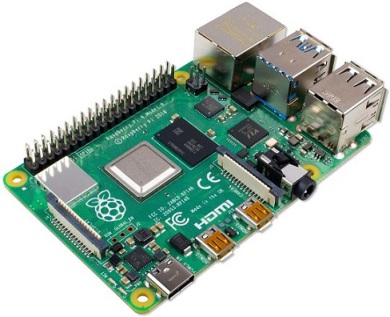

ComplémentRaspberry Pi 4

Schéma structurel réduit de la carte Raspberry Pi 4 [pdf]

  • Utilisation d’un RPI 4 car le schéma structurel nécessite l’emploi de 2 UART

How to Enable Multiple UARTs on RASPBERRY PI 4 & 5

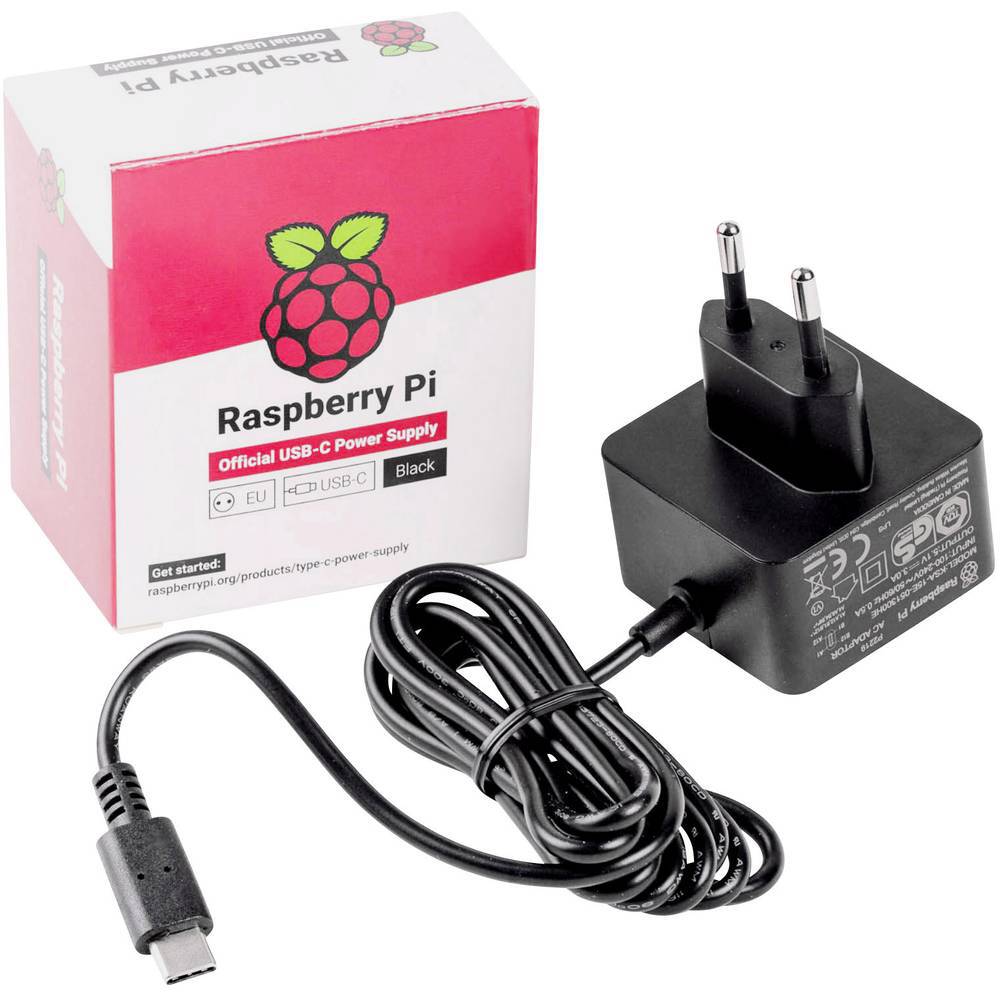

ComplémentBloc secteur pour Raspberry Pi 4 (SC0754)

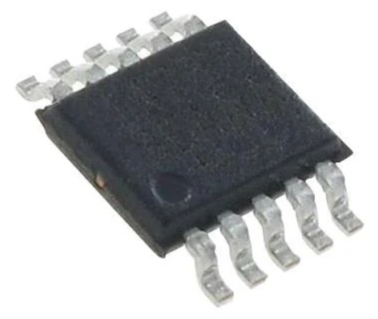

ComplémentADC MAX11100

ADC MAX11100

Référence de tension pour l'ADC : REF3133 3,3V

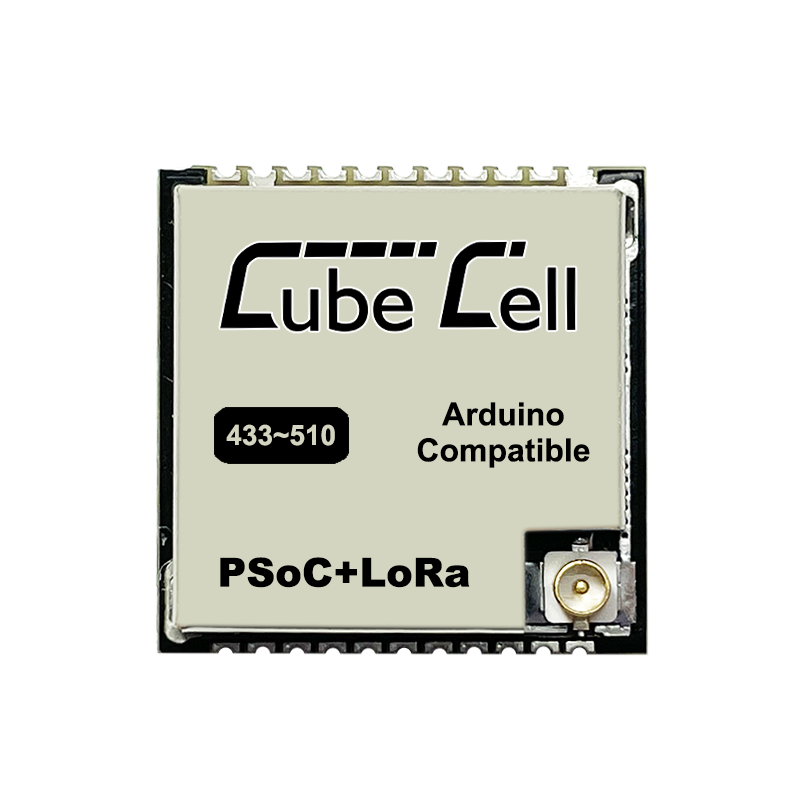

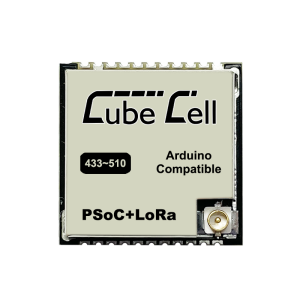

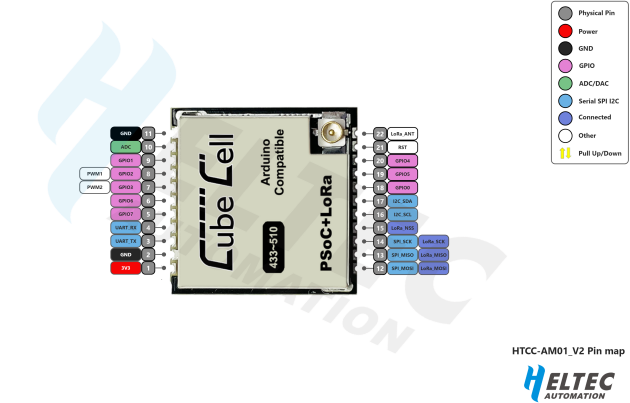

ComplémentCubeCell – AM01 Module (V2) 868MHz

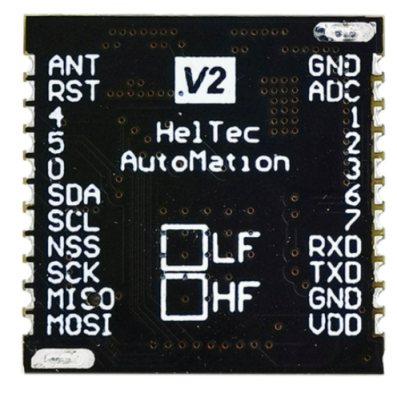

CubeCell – AM01 Module (V2) 868MHz :

Installation de l'environnement de développement sur IDE Arduino

  • Page CubeCel Série Quick Start : lien

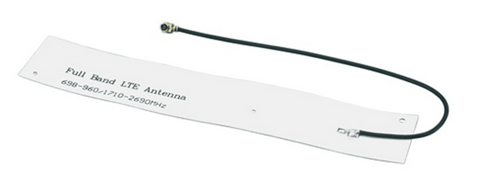

Antenne U.FL LoRa (868MHz)

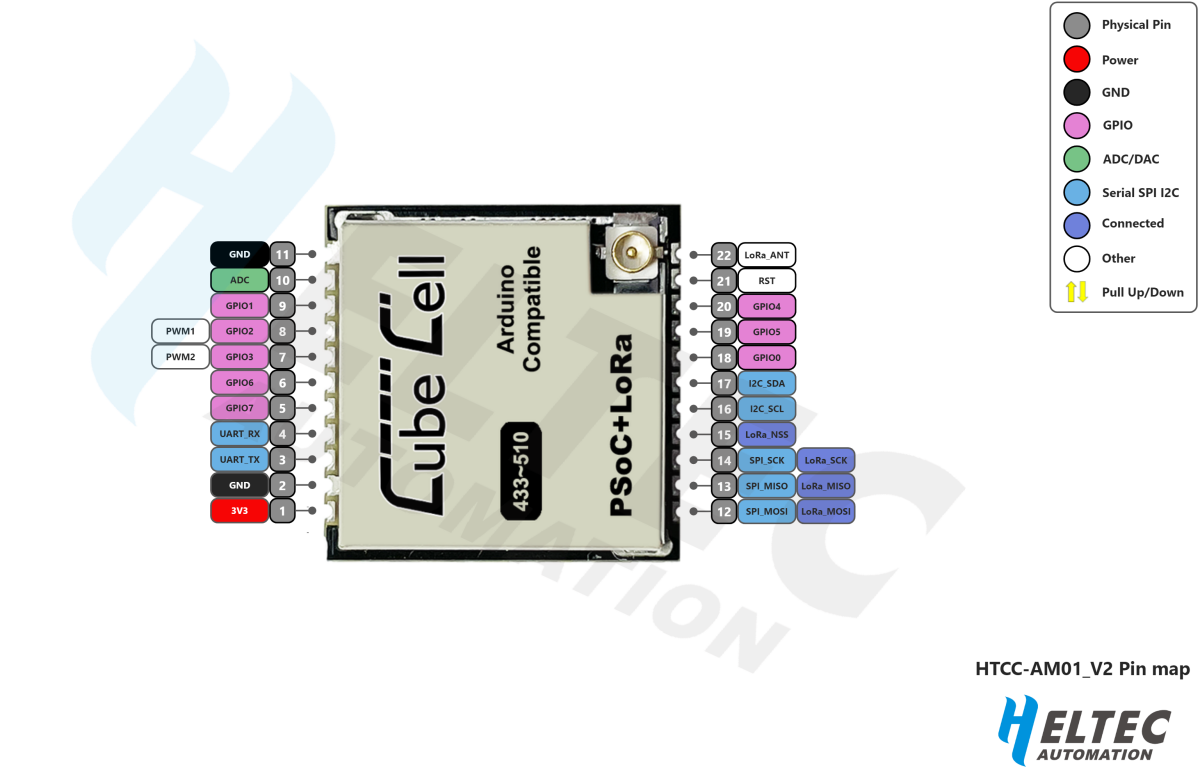

ComplémentRessources schématiques LoRa Heltec HTCC AM01

Ressources schématiques LoRa Heltec HTCC AB01 et HTCC AM01

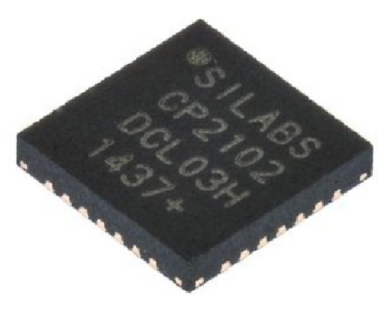

Pont UART ↔ USB

Suppresseurs ESD / diodes TVS

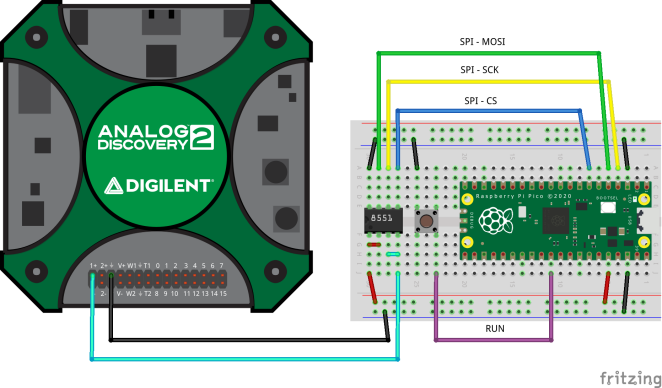

ComplémentDAC : Convertisseur Numérique Analogique

DAC : Convertisseur Numérique Analogique

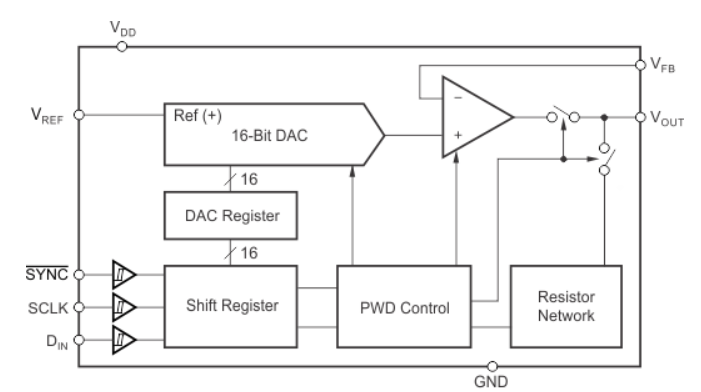

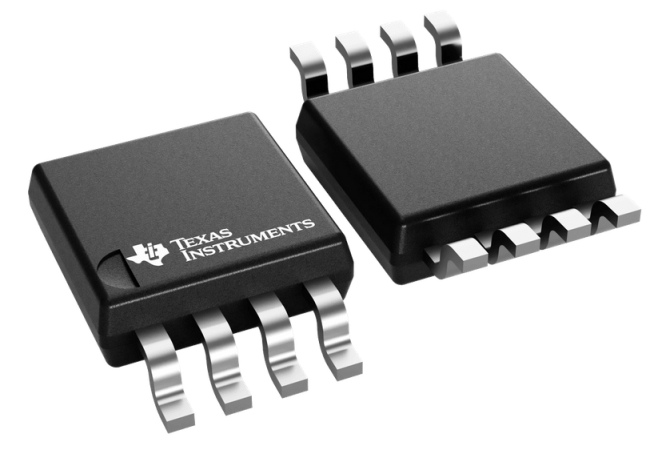

DAC8551 :

ComplémentSimulation avec LTSpice à partir d'un fichier .csv issu d'une capture effectuée avec WaveForms

  • Simulation LTSpice à partir d'un fichier .csv

CSV Sources in LTSpice

ComplémentAmplificateur opérationnel LM841 / LMV842

LMV841 / LMV842 :

Critères de choix de l'amplificateur :

  • Type de sortie : Rail to rail

  • Plage d'alimentation de 2,7V à 12V

  • Type d'alimentation : simple

  • Type d'amplificateur : CMOS

  • Slew rate typique ≥ 0,8V/µsec

  • Bande passante unitaire 100KHz

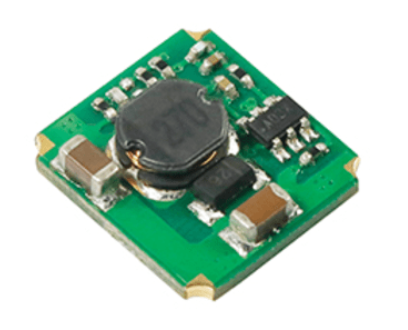

ComplémentRégulateur 3,3V de commutation RS

Régulateur 3,3V de commutation RS

ComplémentConnecteur jack 3.5mm

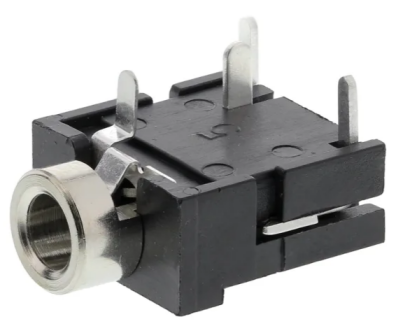

Connecteur Jack 3,5 mm Femelle Lumberg :

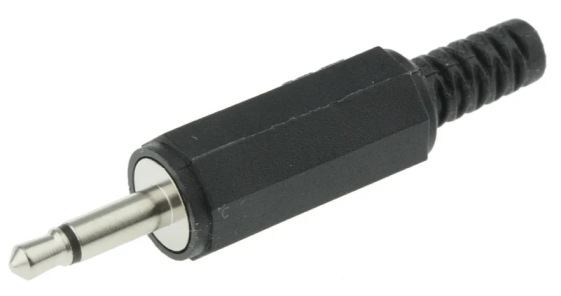

Connecteur Jack 3,5mm mâle mono Lumberg :

ComplémentSujet connexe

Sujet connexe : OpenCardiographySignalMeasuringDevice

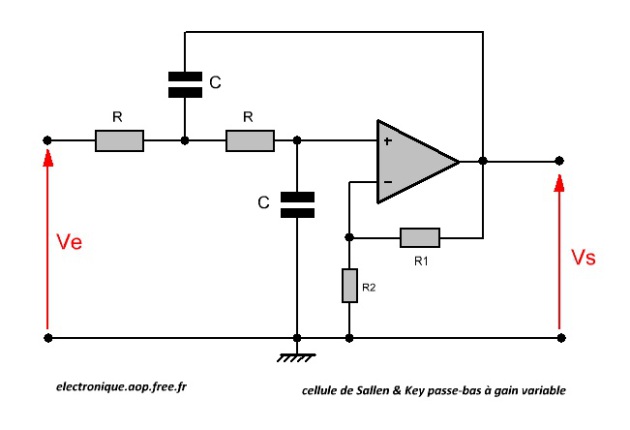

ComplémentFiltre antirepliement

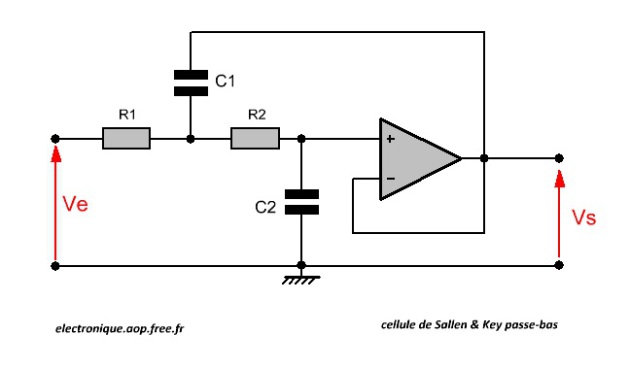

Filtre antirepliement

L'intérêt du filtre Sallen-Key pour une application alimentée en mono-tension, réside dans le fait qu'il fournit par défaut, 1ère structure, une amplification de 1. Et donc ne génère pas une tension négative.

Il faudra veiller à ce que l'ALI utilisé soit capable de fonctionner en alimentation mono-tension, et soit de type Rail-to-rail pour avoir la plage de tension la plus grande possible.

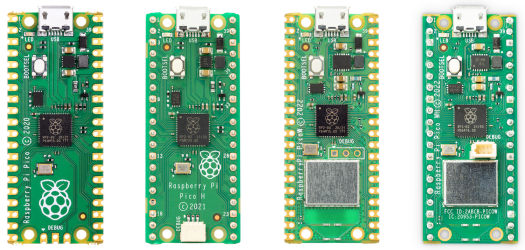

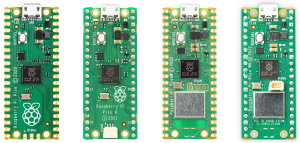

ComplémentRaspberry Pi Pico

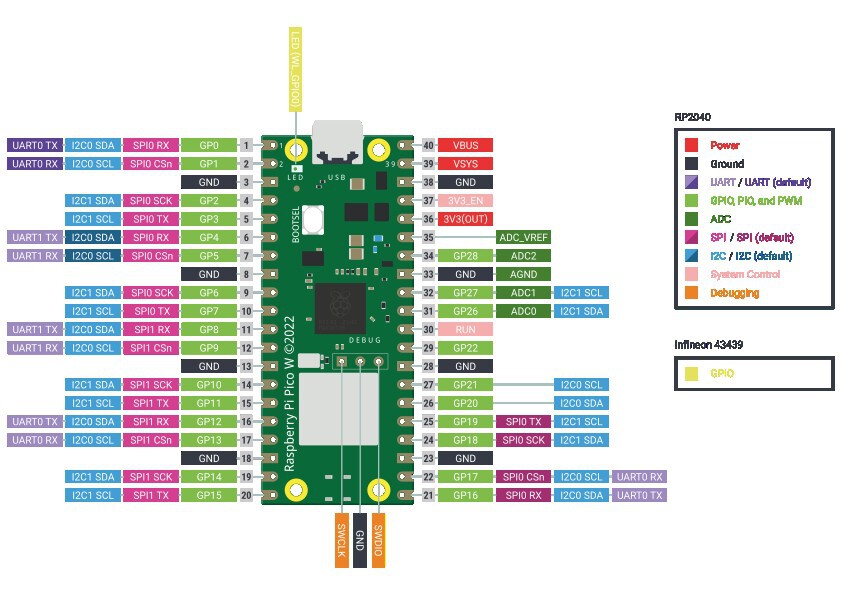

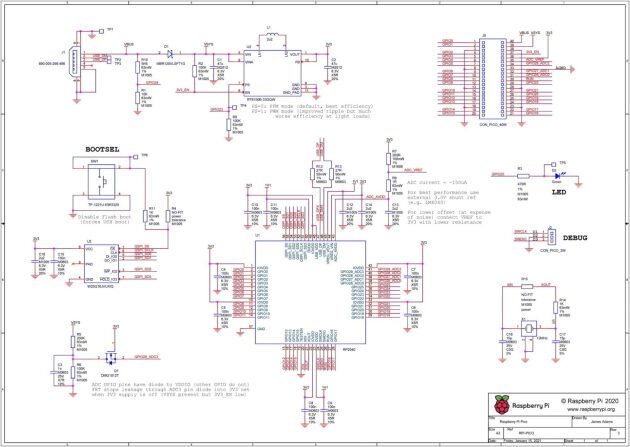

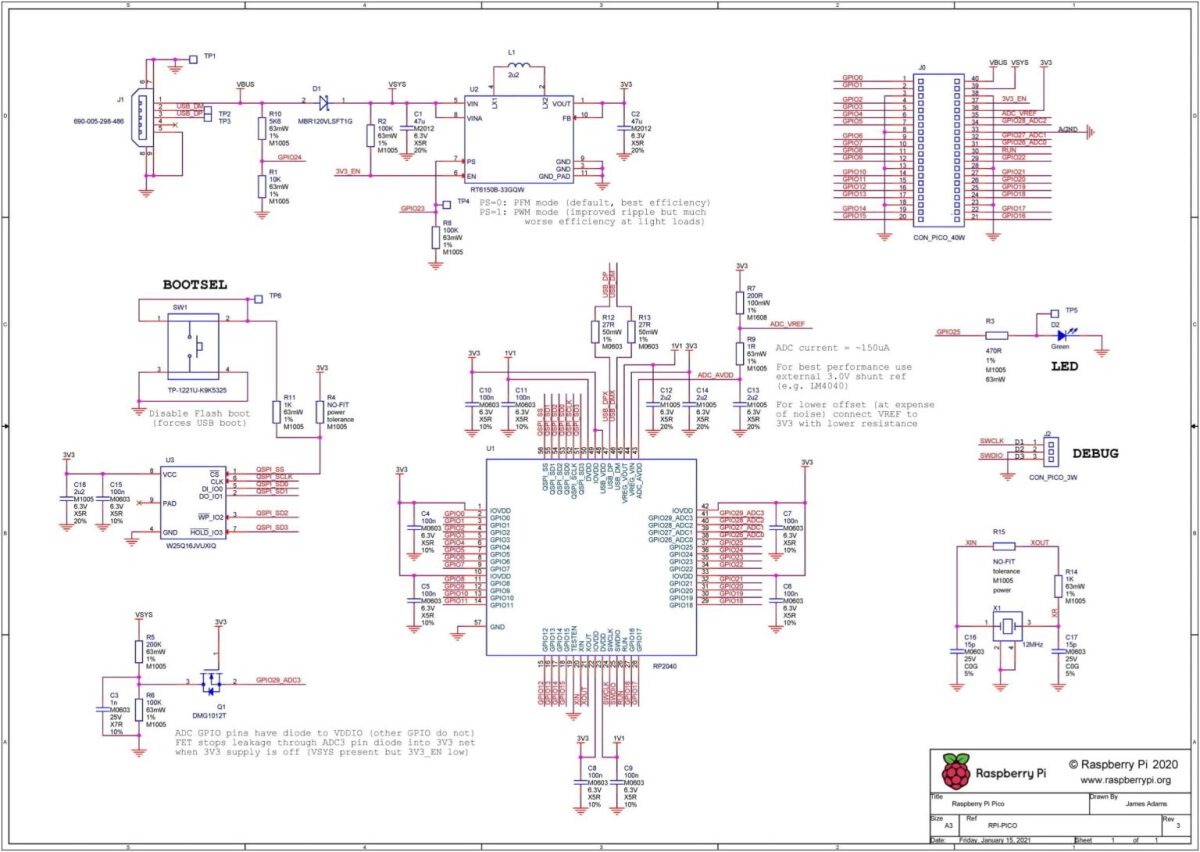

Raspberry Pi Pico :

  • Schéma de câblage rapide entre Pico et ADC effectué par M. Defrance

Ressources pour prise en main :

Raspberry Pi Pico Course introduction

PlayLists :

ComplémentCartes XIAO ESP32-S3

Carte éventuellement possible pour le pistolet

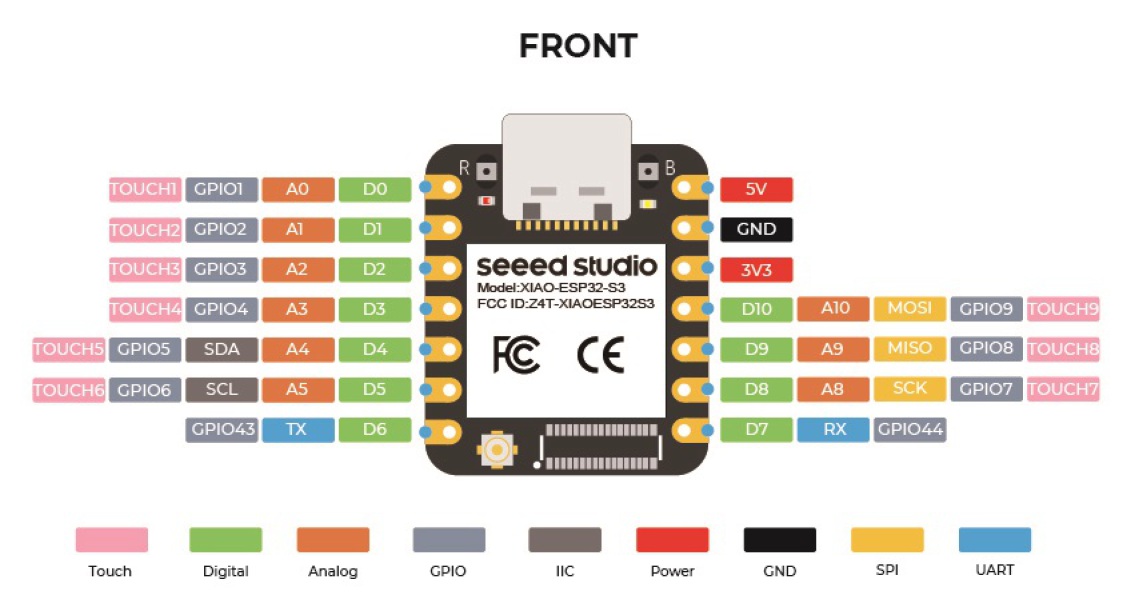

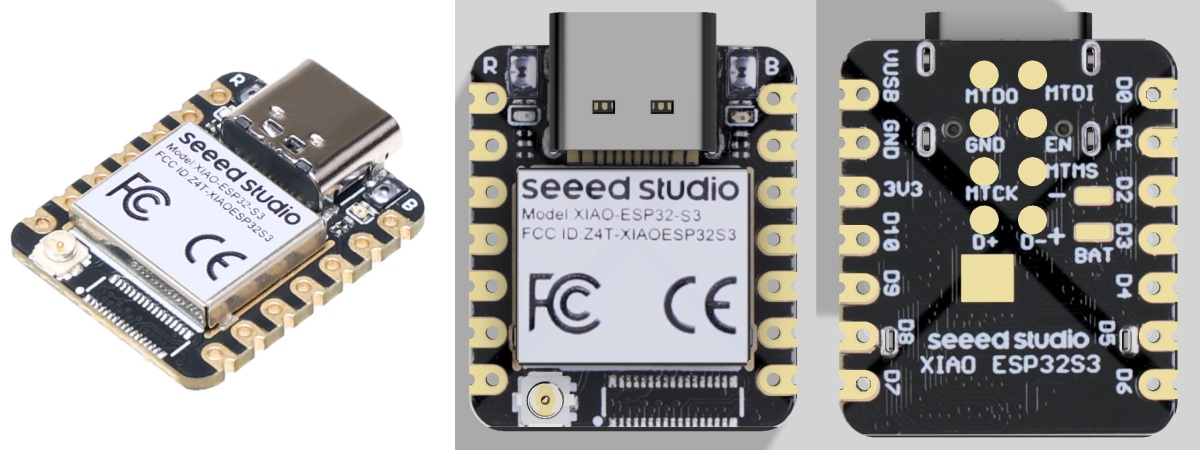

XIAO ESP32S3

ComplémentCI d'authentification I2C : ATECC608

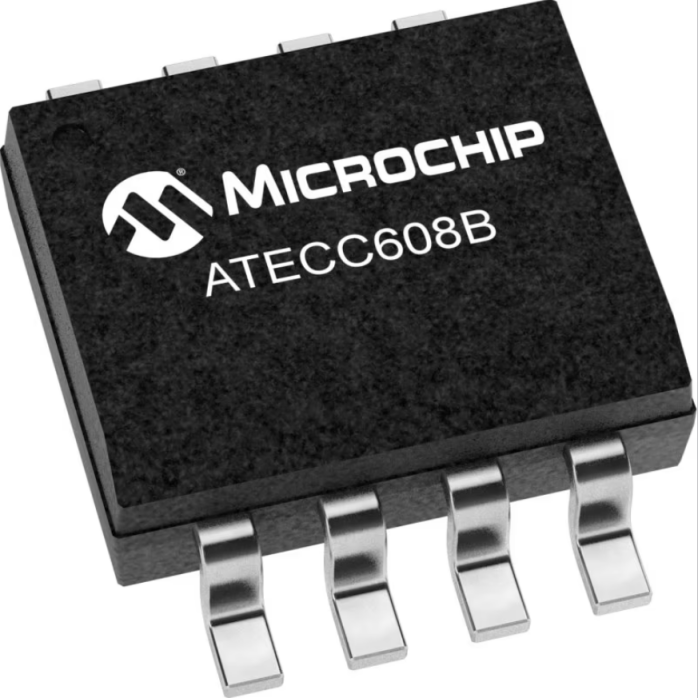

CI d'authentification I2C : ATECC608

ComplémentSchémas à tester, modifier, valider :

ComplémentDocuments de fabrication v2026

ComplémentDossier revue finale 2026
